Дистанционный выключатель массы на 12 В предназначен для оперативного отключения аккумулятора без физического доступа к клеммам. Это особенно актуально в условиях ограниченного доступа к аккумуляторному отсеку или при использовании дополнительной противоугонной защиты. Устройство востребовано в легковых автомобилях, кемперах, спецтехнике и лодках с бортовой сетью 12 В.
При выборе модели важно учитывать номинальный ток, тип управления (проводной или беспроводной), способ монтажа и совместимость с типом аккумулятора. Надёжный вариант – электромагнитный реле-выключатель на ток 100–200 А, управляемый через кнопку или пульт. Некоторые модели имеют встроенную защиту от пониженного напряжения и автозапуск при подаче питания.
Схема подключения зависит от конструкции устройства. В базовом варианте клеммы выключателя включаются в разрыв плюсового провода от аккумулятора к нагрузке, а управляющий провод соединяется с кнопкой, установленной в салоне. При подключении важно использовать кабель соответствующего сечения, герметизировать соединения и исключить перегибы проводов.
Для простоты монтажа производители часто комплектуют устройства монтажными колодками, дистанционными пультами, жгутами и инструкцией. Однако перед установкой рекомендуется проверить сопротивление обмотки реле, надёжность креплений и соответствие заявленным техническим параметрам.
Как выбрать дистанционный выключатель массы по параметрам тока и напряжения
При выборе дистанционного выключателя массы 12В основное внимание следует уделить номинальному току. Устройство должно выдерживать рабочий ток электросистемы с запасом не менее 20–30%. Например, если максимальный ток нагрузки составляет 100 А, оптимальным будет выбор модели на 120–150 А. Это снизит риск перегрева и увеличит срок службы устройства.
Также необходимо учитывать пиковые пусковые токи, особенно при подключении стартеров или лебедок. Для таких нагрузок рекомендуются выключатели с кратковременной допустимой нагрузкой до 500–1000 А, при этом корпус устройства должен быть изготовлен из жаропрочного материала и иметь защиту от вибрации.
Номинальное напряжение устройства должно соответствовать системе питания – в данном случае 12В. Некоторые выключатели рассчитаны на универсальный диапазон 12–24В, но важно убедиться, что при 12В реле стабильно срабатывает. В противном случае возможны ошибки в работе или неполное размыкание цепи.
Дополнительно стоит обратить внимание на контактное сопротивление – чем оно ниже, тем меньше потери энергии. Для надежного подключения выбирают модели с медными клеммами и покрытием из луженого сплава. Наличие герметичного корпуса и степень защиты не ниже IP65 критичны при установке вне салона или под капотом.

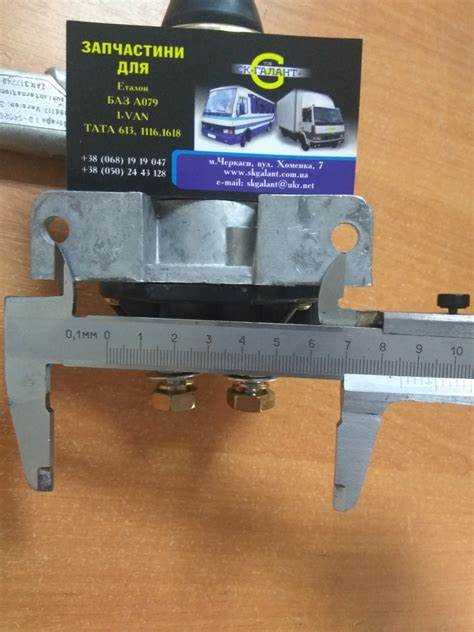

При подборе дистанционного выключателя массы важно учитывать также совместимость с используемыми брелоками или системами управления. Некоторые модели поддерживают интеграцию с охранными системами или сигнализацией, что позволяет реализовать автоматическое отключение массы при постановке на охрану.
Разновидности дистанционных выключателей массы и их конструктивные отличия
Дистанционные выключатели массы 12В делятся на несколько типов в зависимости от способа управления, конструкции контактной группы и принципа коммутации. Каждый тип имеет свои преимущества и ограничения при установке в легковых, грузовых автомобилях или спецтехнике.
- Электромагнитные выключатели – наиболее распространённый тип. Оснащаются встроенным электромагнитом, который замыкает или размыкает силовые контакты при подаче управляющего сигнала. Отличаются высокой скоростью срабатывания и удобством подключения. Подходят для большинства автомобилей с током потребления до 100–200 А.
- Сервоприводные выключатели – конструктивно включают в себя мотор-редуктор, который механически перемещает контактную группу. Используются в системах, где требуется стабильная фиксация состояния и повышенная надёжность при длительной работе. Могут выдерживать токи до 300 А и выше, но требуют больше места для монтажа.
- Полупроводниковые выключатели (твердотельные) – используют MOSFET или IGBT-транзисторы для коммутации цепи. Не имеют механических контактов, что исключает искрение и износ. Отличаются компактностью и устойчивостью к вибрациям. Наиболее чувствительны к перегрузкам и требуют точного соблюдения параметров по току и напряжению.
- Релейные выключатели с внешним управляющим реле – представляют собой обычный механический размыкатель, который активируется внешним реле. Преимущество – простота замены компонентов и низкая стоимость. Недостаток – увеличенное количество соединений и элементов в цепи.
При выборе типа необходимо учитывать доступное пространство, максимальный рабочий ток, условия эксплуатации (влага, пыль, вибрации), а также возможность быстрой замены. Для уличной установки предпочтительны устройства в герметичном корпусе с классом защиты не ниже IP65. В системах с пусковыми токами свыше 300 А предпочтение следует отдавать сервоприводным или мощным электромагнитным моделям с термозащитой.
Что учитывать при установке выключателя массы в легковой автомобиль
Место установки должно обеспечивать легкий доступ к устройству в случае аварийной ситуации или технического обслуживания. Оптимально размещать выключатель в моторном отсеке рядом с аккумулятором либо внутри салона, если используется дистанционный тип с управлением через реле или брелок.
Сечение кабелей должно соответствовать максимальному току, на который рассчитана бортовая сеть автомобиля. Для цепей стартера рекомендуется использовать провода сечением не менее 35 мм², при длине линии более одного метра – не менее 50 мм². Недостаточное сечение приводит к перегреву, падению напряжения и ускоренному износу выключателя.
Надежность крепления напрямую влияет на безопасность. Устройство должно быть жестко зафиксировано на металлической поверхности с антикоррозийной обработкой. Контактные болты следует затягивать с контролем усилия во избежание искрения.
Электрическая схема подключения должна учитывать полярность устройства, особенно при установке в автомобиле с отрицательной массой. При ошибочном подключении возможен выход из строя как самого выключателя, так и электронных блоков управления автомобиля.
Защита от влаги и грязи особенно критична при установке устройства в подкапотном пространстве. Использование герметичных моделей с IP-защитой не ниже IP65 минимизирует риск короткого замыкания.
Проверка падения напряжения после установки позволяет оценить корректность подключения. Разница между клеммами аккумулятора и питающими точками при включенной нагрузке не должна превышать 0,2 В.
Совместимость с охранной системой – важный момент при установке дистанционного выключателя. Некоторые сигнализации могут некорректно работать при полном отключении питания. В таких случаях устанавливают байпасную цепь питания только на блок управления сигнализацией с отдельным предохранителем на 0,5–1 А.
Схема подключения дистанционного выключателя массы с реле и предохранителем
Для безопасного и корректного подключения дистанционного выключателя массы на 12В рекомендуется использовать реле с нормально разомкнутыми контактами и предохранитель, рассчитанный на номинальный ток потребления. Это позволяет исключить перегрев проводки и случайные срабатывания устройства.
Основные элементы схемы: аккумулятор, дистанционный выключатель массы (с пультом или кнопкой управления), реле (например, 70А, 12В), плавкий предохранитель (в корпусе ATC или ANL), а также коммутационные провода сечением от 6 мм² (в зависимости от мощности цепи).
Алгоритм подключения:
1. От плюсовой клеммы аккумулятора прокладывается силовой провод к входу предохранителя. Располагать предохранитель следует как можно ближе к клемме, не далее 20 см.
3. Выход выключателя соединяется с питающим контактом силового реле (контакт 30 по стандартной маркировке).
4. Контакт 87 реле соединяется с проводом, идущим к потребителям (например, на монтажный блок или стартер).
5. Для управления реле используется отдельная управляющая цепь. Провод от сигнального контакта дистанционного выключателя соединяется с обмоткой реле (контакт 85), а второй контакт катушки (86) – с массой кузова.
Если дистанционный выключатель активируется с пульта, выход управляющего сигнала с блока передатчика должен быть стабилизирован через диод (например, 1N5408) для исключения обратных токов.
Рекомендации: все соединения выполнять через качественные клеммы с термоусадкой. Не допускать перегиба кабелей, особенно в зоне между аккумулятором, предохранителем и выключателем массы. При установке в подкапотное пространство использовать компоненты с термостойкой изоляцией и влагозащитой (IP54 и выше).
При тестировании схемы убедитесь в отсутствии искрения при замыкании цепи, а также проверьте работоспособность дистанционного управления при выключенном и включённом зажигании.
Как подключить пульт дистанционного управления к выключателю массы
Для подключения пульта дистанционного управления к выключателю массы необходимо учитывать совместимость реле с системой управления и точную схему коммутации. Обычно используются электромагнитные реле с встроенным радиомодулем, рассчитанные на 12 В.
Подключение осуществляется по следующему алгоритму:
- Определить полярность силовых клемм выключателя массы. Обычно одна сторона подключается к клемме аккумулятора, вторая – к силовой шине автомобиля.
- Установить управляющее реле с радиомодулем рядом с выключателем массы. Важно, чтобы корпус устройства был защищён от влаги и вибраций.
- Подключить питание радиомодуля к плюсовой шине через предохранитель номиналом 5–10 А.
- Соединить выход радиореле с управляющим контактом исполнительного реле выключателя массы. В большинстве моделей он обозначен как IN или SIGNAL.
- Подключить «минус» модуля к кузову автомобиля (надежная масса).
- Проверить правильность подключения по схеме, прилагаемой производителем дистанционного модуля. При подаче сигнала с пульта на радиомодуль, управляющий контакт должен активировать исполнительное реле и замкнуть/разомкнуть цепь массы.
Рекомендуется использовать двухканальный пульт, чтобы задействовать не только функцию отключения массы, но и, например, активацию сирены или блокировки стартера. Это расширяет охранные возможности системы.
При подключении избегайте пайки вблизи аккумулятора – используйте обжатые клеммы с термоусадкой. После монтажа проверьте стабильность работы на расстоянии 5–10 метров и убедитесь в отсутствии самопроизвольных срабатываний.
Частые ошибки при подключении и их последствия для электросистемы
Неправильное подключение проводов к дистанционному выключателю массы 12В часто приводит к короткому замыканию и срабатыванию предохранителей, что вызывает отключение электропитания автомобиля.
Подключение выключателя массы без использования подходящего по номиналу предохранителя увеличивает риск повреждения проводки и компонентов из-за перегрузок и токов короткого замыкания.
Игнорирование полярности при подключении может вызвать выход из строя реле выключателя или контроллера пульта дистанционного управления из-за обратного напряжения.
Использование тонкого или неподходящего по сечению провода вызывает перегрев и повышенное сопротивление в цепи, что снижает эффективность выключателя и может привести к возгоранию.
Отсутствие надежного заземления или плохой контакт с корпусом автомобиля ухудшает работу выключателя массы, вызывает ложные срабатывания и нестабильность электросистемы.
Неправильное размещение выключателя массы в труднодоступных местах затрудняет техническое обслуживание и может привести к механическим повреждениям при вибрациях и температурных перепадах.
Несоблюдение схемы подключения, рекомендованной производителем, ведет к некорректной работе устройства, что в итоге сказывается на стабильности питания электрооборудования и безопасности автомобиля.
Вопрос-ответ:
Как правильно выбрать дистанционный выключатель массы 12В для легкового автомобиля?
При выборе устройства необходимо учитывать максимальный ток нагрузки, который он сможет разрывать, а также напряжение в бортовой сети автомобиля. Для легковых машин обычно достаточно выключателя с номиналом 100–200 А. Также обращайте внимание на наличие встроенного предохранителя и удобство управления пультом. Важна совместимость с электрической схемой автомобиля и качество контактов, чтобы избежать нагрева и сбоев в работе.
Какие риски возникают при неправильном подключении дистанционного выключателя массы 12В?
Ошибки в подключении могут привести к постоянному короткому замыканию, выходу из строя выключателя и даже повреждению электропроводки. Если неправильно соединить питание или массу, выключатель может не отключать ток или наоборот, выключать систему при запуске. Также возможны перегрев контактов и предохранителей, что чревато пожаром. Поэтому следует внимательно соблюдать схему и использовать только надежные клеммы и изоляцию.
Можно ли установить дистанционный выключатель массы самостоятельно или лучше обратиться к специалисту?
Установка требует базовых знаний автомобильной электрики и аккуратности при работе с проводами и клеммами. Если есть опыт подключения реле и понимание схемы, монтаж можно выполнить своими руками, соблюдая инструкцию и меры безопасности. Однако при отсутствии уверенности в навыках правильнее доверить работу профессионалам, чтобы исключить ошибки и повреждения электросистемы.
Какая схема подключения дистанционного выключателя массы 12В считается стандартной для автомобилей с 12-вольтовой системой?
Стандартная схема включает подключение выключателя последовательно с минусовой клеммой аккумулятора и массой автомобиля. Между выключателем и аккумулятором обязательно устанавливается предохранитель, а для управления используется пульт, соединённый с реле, которое активирует или разрывает цепь массы. Такая схема обеспечивает надежное отключение питания без воздействия на плюсовую часть сети и позволяет управлять выключателем дистанционно.
Как обеспечить безопасность и долговечность работы дистанционного выключателя массы в автомобиле?
Необходимо использовать кабели с сечением, соответствующим максимальному току, применять качественные клеммы и изоляцию, а также устанавливать предохранители ближе к аккумулятору. Регулярно проверяйте контакты на коррозию и плотность соединения. Важно избегать попадания влаги на элементы выключателя и контролировать работу пульта управления. При соблюдении этих правил устройство прослужит долго и не вызовет проблем с электросистемой.
Как правильно выбрать дистанционный выключатель массы 12В для автомобиля?
При выборе дистанционного выключателя массы 12В важно учитывать несколько технических параметров. Прежде всего, нужно обратить внимание на максимальный ток нагрузки, который должен соответствовать или превышать ток, потребляемый электросистемой вашего автомобиля. Следующий параметр — напряжение, обычно это 12 В для легковых машин. Конструкция должна обеспечивать надежное отключение и включение массы без искрения и повреждений контактов. Также стоит проверить наличие встроенной защиты, например, предохранителя или реле с защитой от перегрузок. Немаловажен тип управления — пульт должен быть удобным и иметь достаточный радиус действия. Если планируется установка в условиях высокой влажности или загрязнений, выбирайте модели с защитой корпуса по стандарту IP. Важно, чтобы выключатель был совместим с конкретной моделью автомобиля и не создавал помех в электрооборудовании.
