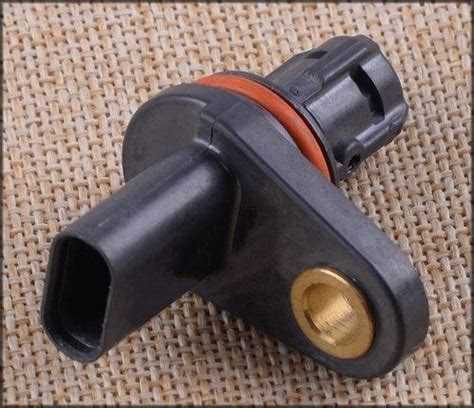

Датчик распредвала контролирует положение распределительного вала и передаёт информацию в электронный блок управления двигателем. Этот сигнал необходим для синхронизации подачи топлива и момента зажигания, особенно в системах с фазированным впрыском. Без этого датчика точная координация работы цилиндров невозможна.
Датчик фиксирует прохождение зубцов или прорезей на шкиве или другом элементе, соединённом с распределительным валом. Он может быть индуктивным, основанным на эффекте Холла или оптическим, в зависимости от конструкции двигателя. Наиболее распространён индуктивный тип, работающий за счёт изменения магнитного поля при прохождении металлических меток мимо чувствительного элемента.
Если датчик неисправен или выдаёт искажённый сигнал, двигатель может работать нестабильно, возрастает расход топлива, появляются пропуски зажигания. В ряде случаев двигатель не запускается вовсе. Поэтому исправность датчика напрямую влияет на надёжность запуска и стабильность работы мотора.
При диагностике рекомендуется считывать ошибки через OBD-II, а также проверять сигналы осциллографом. Важно учитывать состояние проводки, наличие экранирования и отсутствие повреждений корпуса. Замена датчика должна проводиться с точным позиционированием, чтобы исключить отклонения по фазе синхронизации.

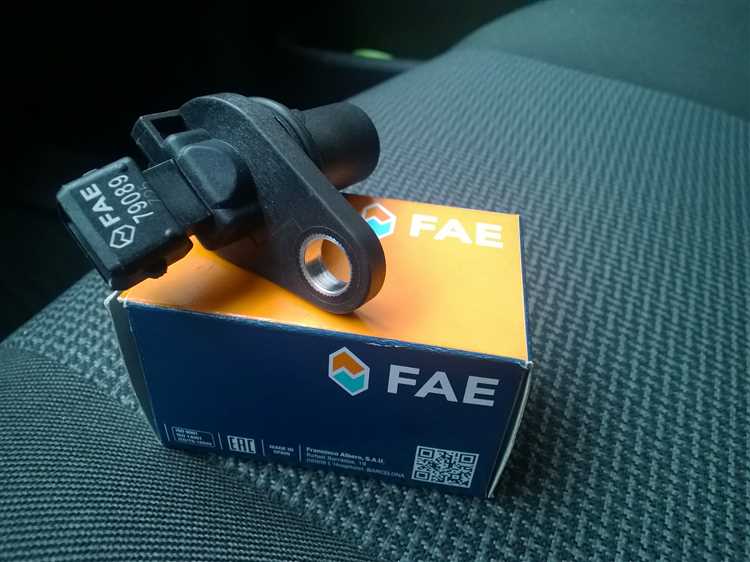

Для чего датчик распредвала нужен в системе управления двигателем
Датчик положения распределительного вала обеспечивает точную информацию о фазах газораспределения. Его сигналы позволяют электронному блоку управления (ЭБУ) определить момент открытия и закрытия клапанов относительно положения поршней. Это критически важно для двигателей с системой фазированного впрыска топлива и электронного управления зажиганием.
Без сигнала с датчика распредвала ЭБУ не может синхронизировать подачу топлива с тактом впуска в каждом цилиндре. Это особенно важно в многоточечных инжекторных системах, где каждый форсунка должна срабатывать строго в нужную фазу. При отсутствии или искажении сигнала возможен переход в аварийный режим с обеднённой смесью и задержкой зажигания, что ведёт к снижению мощности и повышенному расходу топлива.
Также датчик необходим для реализации функций фазовращателей в системах изменения фаз газораспределения (VVT, VANOS и др.). Его данные позволяют корректировать углы опережения или запаздывания фаз в зависимости от оборотов, нагрузки и температуры двигателя.
При пуске двигателя датчик распредвала обеспечивает определение начальной фазы работы цилиндров, что сокращает время запуска и снижает нагрузку на стартер. В его отсутствие система может сделать несколько попыток запуска с ошибочной фазировкой, особенно на холодном двигателе.
Как датчик распредвала влияет на впрыск топлива и зажигание
Датчик распредвала передаёт блоку управления двигателем информацию о текущем положении распределительного вала. Эта информация необходима для точного определения момента впрыска топлива в цилиндры и синхронизации с фазами работы клапанов.
Во впрысковых системах датчик позволяет точно определить, в каком такте находится каждый цилиндр. Это особенно важно при последовательном впрыске, где подача топлива осуществляется индивидуально в каждый цилиндр. При выходе датчика из строя система переходит на резервный алгоритм работы с попарно-параллельным впрыском, что снижает топливную экономичность и увеличивает выбросы.
В системах зажигания датчик распредвала используется для управления моментом искрообразования. Он позволяет отличать такт сжатия от такта выпуска, благодаря чему блок управления подаёт искру в нужный цилиндр точно в нужный момент. Без сигнала с датчика ЭБУ не сможет правильно синхронизировать зажигание, особенно при запуске двигателя.
Нарушения в работе датчика могут приводить к затруднённому запуску, неустойчивому холостому ходу, пропускам зажигания и увеличению расхода топлива. При диагностике необходимо проверить как сам датчик, так и состояние зубчатого диска на распределительном валу и электропроводки.
Чем отличаются датчики распредвала с эффектом Холла и индукционные
Датчики распредвала делятся на два типа по принципу действия: индукционные и основанные на эффекте Холла. Каждый тип имеет отличия в конструкции, электрических характеристиках и требованиях к внешней электронике.
- Индукционный датчик представляет собой катушку с сердечником. При прохождении зубца задающего диска через магнитное поле внутри катушки возникает переменное напряжение. Сигнал имеет синусоидальную форму и зависит от скорости вращения распредвала.
- Датчик Холла содержит полупроводниковый элемент, реагирующий на изменение магнитного поля. При наличии металлического зубца в зоне действия магнита меняется выходное напряжение. Сигнал прямоугольной формы и не зависит от частоты вращения.
Ключевые технические различия:
- Индукционные датчики не требуют питания, но выдают аналоговый сигнал с низким уровнем на малых оборотах. Для его обработки нужен усилитель.
- Датчики Холла требуют внешнего питания (обычно 5 или 12 В), но дают стабильный цифровой сигнал, пригодный для прямого считывания блоком управления.
- Индукционные чувствительны к зазору между диском и сердечником. Допустимое отклонение зазора меньше, чем у датчиков Холла.
- Датчики Холла устойчивее к помехам и работают стабильно при запуске двигателя, когда частота вращения минимальна.
При выборе замены важно учитывать тип используемого датчика. Установка несовместимого типа приведёт к некорректной работе системы зажигания и впрыска. Если в системе предусмотрен индукционный датчик, установка датчика Холла невозможна без изменения схемы обработки сигнала.
Где обычно устанавливается датчик распредвала и почему
Датчик распредвала устанавливается вблизи распределительного вала, чаще всего в верхней части головки блока цилиндров. Такое расположение обеспечивает прямую фиксацию положения кулачков, что необходимо для точного определения фаз газораспределения.
Конкретное место установки зависит от конструкции двигателя. В двигателях с одним распределительным валом (SOHC) датчик чаще располагается на торце распредвала. В моторах с двумя валами (DOHC) он, как правило, монтируется на впускном валу, реже – на выпускном, в зависимости от требований системы управления.
Установка рядом с валом минимизирует влияние электромагнитных помех и механических искажений сигнала. Также это снижает количество промежуточных деталей между валом и датчиком, что увеличивает точность работы. Для стабилизации сигнала часто используется металлический или пластиковый экран.
Доступ к датчику упрощён для обслуживания – его расположение позволяет заменить устройство без разборки ГРМ. При этом важно учитывать теплоотдачу и вибрации, поэтому в большинстве случаев корпус датчика крепится к литой части головки блока, обеспечивая жёсткость и теплоотвод.
Признаки неисправности датчика распредвала в работе автомобиля
Сбой в работе датчика распредвала отражается на синхронизации систем впрыска и зажигания. Один из первых признаков – затруднённый запуск двигателя, особенно при холодном пуске. Это связано с тем, что блок управления не получает достоверные данные о положении распределительного вала.
Во время движения могут наблюдаться провалы тяги, нестабильные обороты, рывки или кратковременные остановки двигателя. Автомобиль теряет предсказуемость в поведении при ускорении, что особенно заметно при разгоне с низких оборотов.
Если датчик выдает некорректный сигнал, возможно увеличение расхода топлива. Это связано с нарушением фаз впрыска и смещением момента зажигания. Также возможна активация аварийного режима с ограничением оборотов и мощности.
На панели приборов может загореться индикатор неисправности двигателя (Check Engine). Диагностический сканер часто фиксирует ошибки по синхронизации распредвала и коленвала, а также отсутствие сигнала с датчика (например, коды P0340 или P0341).
При подозрении на неисправность датчика рекомендуется проверить не только сам элемент, но и его проводку, разъёмы и состояние зубчатого колеса на распределительном валу. Нарушение формы зубьев или наличие загрязнений также могут вызывать сбои в сигнале.
Как проверить исправность датчика распредвала с помощью мультиметра
Для проверки датчика распредвала используйте цифровой мультиметр с функцией измерения сопротивления и напряжения. Сначала отключите разъем датчика от жгута проводов.
Если напряжение отсутствует или нестабильно, причиной может быть повреждение датчика, проводки или разъема.
После проверки сопротивления и напряжения, если данные не соответствуют нормам, датчик следует заменить.
Вопрос-ответ:
Как датчик распредвала влияет на работу двигателя?
Датчик распредвала передаёт сигнал о положении и скорости вращения распределительного вала в систему управления двигателем. Эта информация позволяет точно синхронизировать подачу топлива и зажигание, обеспечивая стабильную работу мотора и снижение выбросов. Без правильных данных от датчика система не может точно определить фазы впуска и выпуска, что ведёт к перебоям и ухудшению динамики.
В чем разница между датчиком распредвала с эффектом Холла и индукционным датчиком?
Датчик с эффектом Холла генерирует цифровой сигнал при прохождении зубьев на шкиве или меток на валу и требует подачи питания. Он более устойчив к помехам и хорошо работает на разных оборотах. Индукционный датчик формирует переменное напряжение за счёт электромагнитной индукции и не требует питания, но его сигнал зависит от скорости вращения — при низких оборотах он слабый и менее точный.
Какие признаки указывают на неисправность датчика распредвала?
Если датчик распредвала выходит из строя, двигатель может испытывать трудности при запуске, работать с перебоями, снижаться мощность, повышаться расход топлива и включаться индикатор «Check Engine». Также возможны резкие провалы в оборотах и неустойчивая работа на холостом ходу. Диагностика с помощью сканера и мультиметра помогает подтвердить проблемы с датчиком.
Как проверить датчик распредвала мультиметром без демонтажа?
Проверку проводят, измеряя сопротивление между выводами датчика и проверяя наличие выходного сигнала при вращении вала. Для датчиков Холла измеряют напряжение питания и выходной сигнал на соответствующих контактах. Для индукционных — проверяют сопротивление обмотки и наличие переменного напряжения при прокручивании вала. Важно соблюдать полярность и параметры, указанные в технической документации конкретного автомобиля.
