Карданная передача используется для передачи крутящего момента между валами, расположенными под углом друг к другу или с подвижным взаимным расположением. Чаще всего её применяют в автомобилях с задним или полным приводом для соединения коробки передач с ведущим мостом. Это позволяет эффективно передавать вращение даже при изменении углов и длины соединения из-за работы подвески.
Основной элемент карданной передачи – карданный вал, который состоит из трубчатой заготовки с приваренными фланцами или вилками на концах. Через карданные шарниры (крестовины) вал соединяется с ведущими и ведомыми деталями трансмиссии. Такая конструкция компенсирует углы между агрегатами, исключая ударные нагрузки и вибрации.
Важной частью устройства являются крестовины с подшипниками, которые обеспечивают плавную работу шарниров даже при высоких оборотах. Для увеличения срока службы узла рекомендуется регулярно контролировать состояние крестовин, смазки и уплотнений. Несвоевременная замена изношенных элементов может привести к биению кардана и поломке других компонентов трансмиссии.
При проектировании карданных передач учитываются параметры мощности двигателя, частоты вращения и возможные углы отклонения. Подбор диаметра трубы и прочности материалов осуществляется с запасом, чтобы исключить опасные изгибы и деформации при динамических нагрузках. Это особенно актуально для внедорожников и грузовых автомобилей.
Для чего нужна карданная передача в транспортных средствах
Карданная передача используется для передачи крутящего момента от коробки передач к ведущим мостам, когда их валы расположены под углом или находятся на разном уровне. Это особенно важно в автомобилях с задним или полным приводом, где двигатель и трансмиссия смонтированы отдельно от ведущих колес.
Главная задача карданной передачи – обеспечить стабильную работу трансмиссии при изменениях углов и расстояния между агрегатами, вызванных работой подвески. Например, при ходе подвески задний мост смещается относительно коробки передач, и карданный вал компенсирует эти смещения без рывков и перегрузок.
На легковых автомобилях кардан обычно состоит из трубы с шарнирами равных угловых скоростей (ШРУС) или крестовинами. Это позволяет поддерживать равномерную передачу момента при изменении угла между валами до 15–20°. В грузовых автомобилях используют более массивные крестовины и скользящие шлицевые соединения для компенсации продольных перемещений.
Для уменьшения вибраций и шумов применяют балансировку карданных валов и промежуточные опоры. При установке и обслуживании важно контролировать угол наклона вала и состояние крестовин, чтобы избежать ускоренного износа. Нарушение этих параметров может привести к биениям и повреждению трансмиссионных элементов.

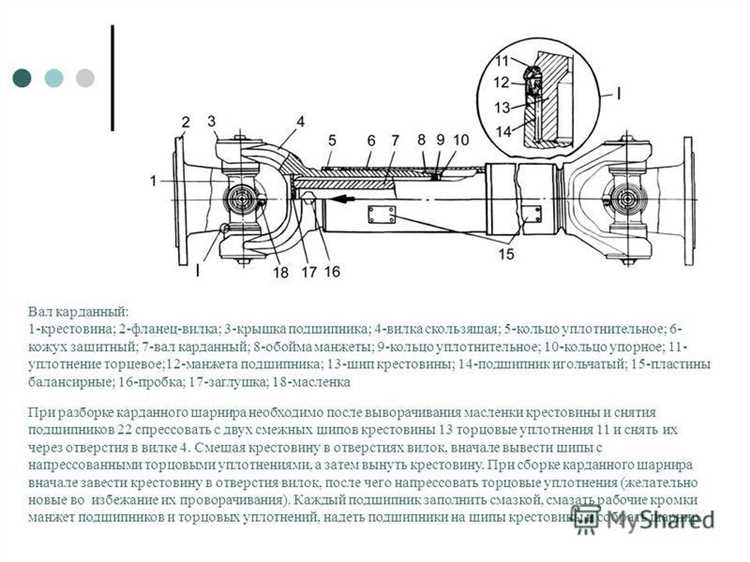

Какие элементы входят в конструкцию карданной передачи
Карданная передача состоит из нескольких ключевых компонентов, каждый из которых выполняет строго определённую функцию. Основной элемент – карданный вал, который передаёт вращательный момент от коробки передач к ведущему мосту. Он изготавливается из стали с высокой упругостью и сбалансирован для снижения вибраций при вращении на больших оборотах.
Не менее важную роль играет шарнир равных угловых скоростей (ШРУС) либо карданный шарнир с крестовиной, который компенсирует изменение углов между соединяемыми валами. Для увеличения срока службы крестовины оснащаются игольчатыми подшипниками, а корпуса защищены пыльниками для удержания смазки и предотвращения попадания грязи.
Для компенсации продольных перемещений агрегатов используется шлицевое соединение. Оно позволяет карданному валу изменять свою длину в пределах нескольких миллиметров при работе подвески, сохраняя при этом надёжную передачу момента.
Также конструкция включает опорный подшипник, если длина карданного вала превышает допустимые значения для одноопорного исполнения. Опора устанавливается на кузове и снижает нагрузки на элементы трансмиссии, а её резинометаллические втулки гасят вибрации.
В состав узла входит и балансировочный груз, приваренный на валу для устранения биений. При замене компонентов кардана рекомендуется проводить динамическую балансировку, чтобы исключить появление вибраций на высоких скоростях.
Рекомендуется регулярно осматривать пыльники, проверять состояние шлицевых соединений и своевременно менять смазку в крестовинах для предотвращения их выхода из строя.

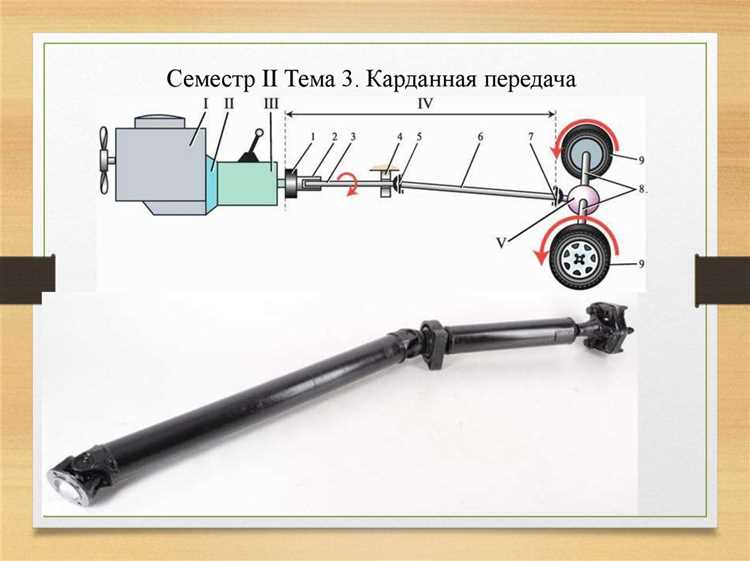

Как работает карданная передача при передаче крутящего момента
Карданная передача обеспечивает передачу крутящего момента от коробки передач к ведущему мосту при различных углах взаимного расположения агрегатов. Основной принцип работы заключается в компенсации угловых и осевых смещений, возникающих в трансмиссии при движении автомобиля по неровной дороге.
Главная роль в передаче крутящего момента принадлежит карданным шарнирам. Они позволяют вращательному движению передаваться под углом, сохраняя заданную скорость вращения. Наиболее распространённый тип – шарнир равных угловых скоростей (ШРУС), который обеспечивает синхронное вращение входного и выходного вала даже при значительных углах отклонения.
При вращении карданного вала, шарниры компенсируют изменения угла между валами, предотвращая рывки и вибрации. Для поддержания устойчивости и снижения нагрузок на элементы трансмиссии важно следить за правильным положением крестовин и балансировкой вала. Неправильная установка может привести к биениям и ускоренному износу подшипников.
Карданные передачи также оснащаются скользящими шлицевыми соединениями, которые компенсируют изменения длины вала при работе подвески. Это предотвращает избыточное осевое напряжение в трансмиссии и обеспечивает стабильную передачу момента без заеданий.
Рекомендуется регулярно проверять состояние карданных крестовин, смазывать их через пресс-масленки и контролировать отсутствие люфтов. Это позволит избежать повышенного износа и поддерживать бесперебойную передачу крутящего момента даже при длительной эксплуатации.
Какие типы карданных шарниров применяются и чем они отличаются
Карданные шарниры обеспечивают передачу крутящего момента между валами, оси которых пересекаются или расположены под углом. В зависимости от конструкции и условий эксплуатации применяют несколько типов шарниров, каждый из которых имеет свои особенности.
Наиболее распространён универсальный карданный шарнир (шарнир Гука). Его конструкция проста: две вилки и крестовина с подшипниками. Такой шарнир подходит для передачи вращения при небольших углах отклонения (до 15–20°) и неравномерно вращает ведомый вал, что важно учитывать при расчёте привода.
Шарнир с равными угловыми скоростями (шРУС) обеспечивает одинаковую угловую скорость ведущего и ведомого валов. Конструктивно это могут быть шаровые трипоиды или конструкции типа Рцеппа. ШРУСы широко применяются в приводах передних колёс автомобилей с независимой подвеской, где необходимы большие углы отклонения (до 45°) и высокая плавность вращения.
Кулачковые и шариковые шарниры применяются реже. Кулачковые шарниры передают крутящий момент через контактные поверхности кулачков и требуют точной настройки. Шариковые используют несколько шариков в направляющих канавках для передачи вращения с минимальными потерями и хорошей компенсацией угловых перемещений.
При выборе типа карданного шарнира важно учитывать угол работы, требуемую равномерность вращения и ресурс. Для обычных заднеприводных автомобилей достаточно классических шарниров Гука, а для сложных приводов с большими углами и требованиями к плавности – предпочтительнее устанавливать ШРУСы.
Как влияет угол установки карданной передачи на работу узла
Угол установки карданной передачи определяет характер работы карданных шарниров и напрямую влияет на долговечность всей трансмиссии. При угле между продольной осью вала и осью кардана свыше 5–7° возрастают колебания угловой скорости, что приводит к неравномерной передаче крутящего момента и дополнительной нагрузке на подшипники и шлицевые соединения.
Если углы входного и выходного шарниров не согласованы (не равны и не лежат в одной плоскости), возникает биение, приводящее к вибрациям и ускоренному износу подвижных элементов. Это особенно критично на скоростных автомобилях, где даже небольшие несоосности могут вызвать разрушение крестовин или дифференциала.
Для снижения влияния угла установки рекомендуется выдерживать угол в пределах 3–5°, обеспечивая одинаковые углы на входном и выходном шарнирах. При проектировании карданных передач для грузовых автомобилей часто используют подвесные опоры, которые позволяют разбивать общую длину вала на несколько участков и тем самым уменьшать углы изгиба.
Регулярная проверка углов установки при техническом обслуживании помогает вовремя выявлять смещения, вызванные деформацией рамы или ослаблением креплений агрегатов. Это предотвращает преждевременные поломки и снижает риск разрушения карданной передачи при высоких нагрузках.
Какие поломки характерны для карданной передачи и как их определить
Карданная передача подвержена ряду типичных неисправностей, связанных с износом и повреждениями её ключевых элементов. Основные поломки включают:
- Износ крестовины (шарнира): Проявляется биением и вибрацией при вращении. При сильном износе крестовина издаёт стуки при движении, особенно при разгоне и торможении.
- Разрушение сальников и недостаток смазки: Ведёт к проникновению грязи и влаги внутрь шарнира, что ускоряет износ деталей. Симптом – посторонний скрип и сухой шум во время работы кардана.
- Деформация или повреждение вала: Изгиб или трещины вызывают сильные вибрации и удары при движении. Такая поломка заметна по неравномерному вращению и шуму.
- Ослабление или износ шлицевых соединений: Ведёт к люфтам и характерным металлическим стукам при изменении нагрузки и угла кардана.
- Неправильный угол установки кардана: Приводит к периодическим вибрациям, усиливающимся на определённых оборотах двигателя.
Для точного определения неисправностей следует использовать комплексный подход:
- Визуальный осмотр на наличие трещин, подтёков смазки и коррозии.
- Проверка люфтов крестовины и шлицевых соединений вручную.
- Диагностика вибраций при разных скоростях движения и нагрузках.
- Использование технических средств – виброметров, стетоскопов для выявления локализации стуков и шумов.
- Своевременная замена изношенных деталей и регулярное обслуживание для предупреждения критических повреждений.
Игнорирование симптомов приводит к быстрому разрушению карданной передачи и может вызвать серьёзные повреждения других узлов трансмиссии.
Вопрос-ответ:
Для чего нужна карданная передача в механизмах и транспорте?
Карданная передача служит для передачи вращательного движения между валами, расположенными под углом друг к другу или с возможным изменением взаимного положения. Она компенсирует смещения и углы наклона, позволяя сохранить передачу крутящего момента без существенных потерь и вибраций. Это важно в автомобилях, сельхозтехнике и промышленном оборудовании, где жесткое соединение валов невозможно или нежелательно.
Из каких основных элементов состоит карданная передача?
Карданная передача включает крестовину с игольчатыми подшипниками, вилки, карданные валы и иногда упругие соединения или компенсаторы. Крестовина обеспечивает вращение под разными углами, а вилки соединяют её с валами. Карданные валы передают крутящий момент, сохраняя возможность изменения углового положения между валами.
Каким образом угол установки карданной передачи влияет на её работу?
Угол установки определяет степень изменения скорости вращения между ведущим и ведомым валом. При увеличении угла возникают пульсации скорости, что приводит к вибрациям и ускоренному износу деталей. Оптимальный угол обычно не превышает 25-30 градусов, а при необходимости больших углов применяют специальные шарниры или дополнительные узлы для сглаживания колебаний.
Как можно определить неисправности в карданной передаче на ранних стадиях?
Основными признаками служат вибрации и посторонние шумы при вращении, повышенный люфт в соединениях, подклинивание крестовины, а также следы смазки на корпусе или вокруг подшипников. Регулярная диагностика включает проверку люфта, визуальный осмотр на наличие трещин и износ игольчатых подшипников, а также контроль состояния смазки.
В чем отличие карданных шарниров различных типов и как это влияет на их применение?
Существует несколько видов карданных шарниров, включая крестовинные, триподные и шарнирные муфты с равными углами. Крестовинные обеспечивают простое и надежное соединение, но при больших углах вызывают пульсации скорости. Триподные уменьшают вибрации и применяются там, где требуется более плавная работа. Выбор типа зависит от конструкции узла, требуемой нагрузки и угла установки.
Для чего предназначена карданная передача в механизмах транспортных средств?
Карданная передача служит для передачи крутящего момента от двигателя к ведущим колесам при изменении угла между валами. Она компенсирует осевые смещения и угловые колебания, возникающие в процессе работы подвески или из-за конструкции автомобиля. Благодаря этому карданная передача обеспечивает стабильную и плавную передачу вращения, предотвращая излишние нагрузки и вибрации в трансмиссии.
Из каких основных элементов состоит карданная передача и какова функция каждого из них?
Карданная передача включает несколько ключевых компонентов: карданный вал, крестовину, вилки и подшипники. Карданный вал передаёт вращение между узлами, крестовина обеспечивает возможность углового перемещения валов, вилки соединяют вал с другими элементами трансмиссии, а подшипники уменьшают трение и износ в точках сочленения. Все элементы вместе обеспечивают надёжную и бесшумную работу передачи при изменении угла между ведущим и ведомым валом.
