Как очистить ардуино от скетча

Память микроконтроллера Arduino, включая флеш-память для хранения скетчей, ограничена по объему. Часто возникает необходимость освободить место для загрузки нового кода или устранить ошибочный скетч, блокирующий работу устройства. Прямой функции очистки памяти в Arduino IDE не предусмотрено, поскольку новая прошивка всегда перезаписывает старую, однако существуют альтернативные методы для полного стирания памяти.

Наиболее эффективный способ очистки – использование программного загрузчика (bootloader) или специализированных инструментов, таких как AVRDUDE, которые позволяют выполнить команду стирания флеш-памяти. Это особенно важно при работе с кастомными прошивками или когда возникает сбой загрузчика. Кроме того, можно применять аппаратные программаторы (например, USBasp) для полной перепрошивки и сброса памяти.

Неправильное управление памятью ведет к ошибкам загрузки и нестабильной работе устройства. Рекомендуется регулярно контролировать использование памяти скетчем, чтобы своевременно освобождать место. В статье рассмотрены конкретные методы очистки и советы по их применению в реальных условиях работы с Arduino.

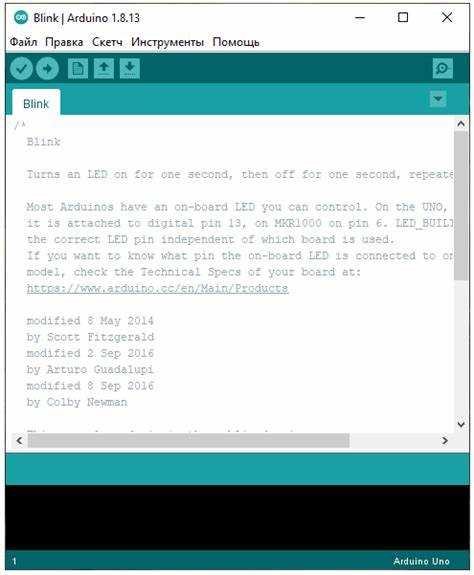

Удаление скетча через Arduino IDE

Arduino IDE не предоставляет прямой команды «удалить скетч» из памяти платы, но очистка памяти достигается перезаписью её пустым или минимальным кодом. Это самый простой и распространённый способ.

Для удаления загруженного скетча через Arduino IDE выполните следующие шаги:

1. Откройте Arduino IDE и создайте новый скетч, который содержит минимальный код. Например:

void setup() {}

void loop() {}

2. Подключите Arduino к компьютеру через USB и выберите правильный порт и модель платы в меню Инструменты.
3. Нажмите кнопку Загрузить (Upload). IDE скомпилирует и зальёт этот пустой скетч, перезаписывая текущий.
4. После успешной загрузки исходный скетч в памяти Arduino будет фактически удалён, освободив память для новых проектов.

Если необходимо полностью стереть память без загрузки нового кода, используйте утилиты для прошивки загрузчика, например avrdude, с опцией стирания памяти. Однако этот процесс сложнее и требует дополнительных знаний.

Рекомендации:

• Перед загрузкой пустого скетча убедитесь в правильном выборе платы и COM-порта для предотвращения ошибок.
• Для экономии памяти используйте минимальный скетч без лишних библиотек.
• При использовании сторонних загрузчиков или нестандартных плат уточняйте методы стирания в документации производителя.

Использование загрузчика для перезаписи памяти

Загрузчик Arduino (bootloader) отвечает за приём и запись скетча в память микроконтроллера. Для очистки памяти необходимо загрузить новый скетч, который полностью заменит содержимое флеш-памяти.

Процесс перезаписи памяти осуществляется через последовательный интерфейс UART или USB. Загрузчик взаимодействует с ПК по стандартному протоколу STK500, позволяющему заливать бинарные данные в память.

Чтобы очистить память, достаточно загрузить пустой или минимальный скетч, занимающий минимальный объём памяти. Это приведёт к перезаписи существующего кода и освобождению памяти от предыдущей программы.

Для загрузки скетча используется Arduino IDE или сторонние инструменты (avrdude). Важным параметром является выбор правильной платы и порта в IDE, чтобы загрузчик корректно принял новый код.

При сбое загрузки или повреждении загрузчика возможна потеря возможности записи через USB. В таком случае загрузчик необходимо перепрошить с помощью программатора ISP (например, USBasp).

Перезапись памяти через загрузчик – стандартный и надёжный способ очистки памяти Arduino без необходимости аппаратного вмешательства, при условии исправного загрузчика и правильной настройки ПО.

Сброс памяти с помощью программатора ISP

Программатор ISP (In-System Programmer) позволяет напрямую работать с микроконтроллером Arduino, минуя загрузчик. Для очистки памяти необходимо выполнить полную запись нового скетча или прошивки, что фактически перезапишет флеш-память и удалит предыдущий код.

Подключение программатора происходит к 6-контактному разъему ICSP на плате Arduino: MISO, MOSI, SCK, RESET, VCC и GND. Важно соблюдать правильную распиновку и полярность питания для предотвращения повреждений.

Использование программ, таких как avrdude или встроенные средства Arduino IDE, позволяет выполнить команду «Burn Bootloader» или загрузить новый скетч через ISP. Команда «Burn Bootloader» помимо установки загрузчика перезаписывает и стирает память микроконтроллера.

Этот метод удаляет не только сам скетч, но и загрузчик, что полезно при необходимости полной очистки и программирования микроконтроллера под специализированные задачи.

Для восстановления работы Arduino с IDE потребуется повторно записать загрузчик через ISP. При работе с программатором следует учитывать, что скорость передачи данных должна соответствовать частоте микроконтроллера, иначе возможны ошибки записи.

Преимущество сброса через ISP – отсутствие необходимости в последовательном порте и обход загрузчика, что обеспечивает надежное и полное стирание памяти.

Очистка памяти при помощи команды avrdude

Для полной очистки памяти Arduino можно использовать утилиту avrdude, которая взаимодействует напрямую с микроконтроллером через программатор или USB-интерфейс. Команда позволяет стереть флеш-память, включая загруженный скетч и конфигурационные данные.

Базовая команда для стирания памяти выглядит так:

avrdude -c [программатор] -p [микроконтроллер] -P [порт] -e

где:

-c – тип программатора (например, arduino, usbasp, avrisp),

-p – модель микроконтроллера (например, m328p для ATmega328P),

-P – порт подключения (например, COM3 в Windows или /dev/ttyUSB0 в Linux),

-e – команда очистки всей флеш-памяти микроконтроллера.

Пример для Arduino Uno с программатором Arduino на Windows:

avrdude -c arduino -p m328p -P COM3 -b 115200 -e

Флаг -b 115200 указывает скорость передачи, необходимую для стандартного загрузчика Arduino. Если используется другой программатор, скорость может отличаться или не указываться вовсе.

После выполнения этой команды происходит аппаратное стирание памяти, что полностью удаляет загруженный скетч. Важно помнить, что после очистки загрузчик может остаться, если не была изменена прошивка бутлоадера.

Для подтверждения результата очистки можно выполнить чтение памяти с помощью команды:

avrdude -c [программатор] -p [микроконтроллер] -P [порт] -U flash:r:backup.hex:i

Если файл backup.hex будет содержать только значения 0xFF, значит память действительно очищена.

Использование avrdude требует точного указания параметров, иначе возможны ошибки соединения или повреждение данных. Перед очисткой рекомендуется проверить корректность параметров программатора и порта, а также убедиться, что микроконтроллер подключен правильно.

Влияние функции загрузчика на удаление скетча

Загрузчик Arduino отвечает за запись и перезапись программы в флеш-память микроконтроллера. При загрузке нового скетча загрузчик не просто записывает новые данные, но и, в большинстве случаев, стирает старый код в соответствующих секторах памяти.

Для стандартных загрузчиков, таких как Optiboot, процесс стирания происходит автоматически перед записью, что фактически удаляет старый скетч. Однако загрузчики с ограниченными возможностями могут не обеспечивать полноценное стирание, что приводит к частичному сохранению данных в памяти.

Некоторые загрузчики используют механизм «инкрементальной» записи, где новые данные накладываются на старые без полного стирания, что может вызвать конфликты и нестабильную работу устройства.

Рекомендуется использовать современные загрузчики с поддержкой полной очистки сектора перед записью. Это гарантирует, что старый скетч будет полностью удалён и не вызовет сбоев.

Для проверки состояния памяти после загрузки можно использовать утилиты чтения флеш-памяти через программатор. В случае обнаружения остатков старого кода целесообразно выполнить аппаратное полное стирание памяти с помощью ISP-программатора.

Таким образом, эффективность удаления скетча напрямую зависит от функций загрузчика. Оптимальный выбор загрузчика и его корректная настройка повышают надёжность перезаписи памяти и предотвращают накопление ошибок.

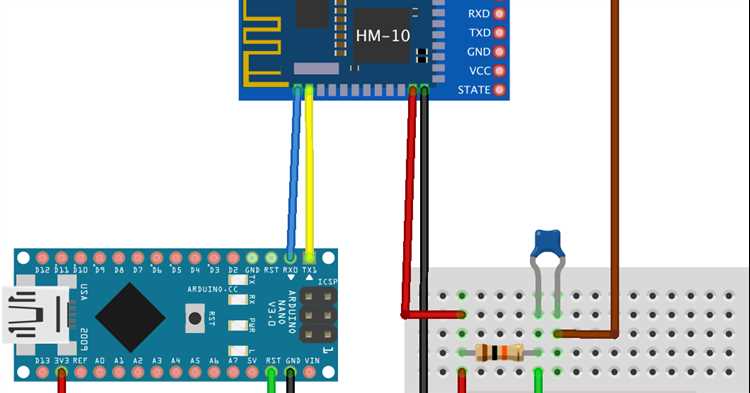

Удаление скетча без использования компьютера

Удалить загруженный скетч с Arduino можно непосредственно на устройстве, используя встроенные аппаратные средства и программные методы без подключения к компьютеру. Один из эффективных способов – запись в память микроконтроллера пустого или минимального скетча через последовательный интерфейс.

Для этого в исходный код загружается скетч, который просто выполняет пустой цикл или не содержит активных функций. Загрузка такого кода перезаписывает область памяти, занимаемую предыдущим скетчем, фактически очищая её от исходного содержимого. Важно, чтобы загрузчик (bootloader) был сохранён, иначе загрузка будет невозможна.

Другой метод – использование внешнего программируемого устройства, например, отдельного микроконтроллера или модуля с UART-интерфейсом, который может отправлять команды загрузки пустого скетча. Это полезно при отсутствии компьютера, но требует предварительной настройки такого устройства.

На некоторых моделях Arduino существует возможность аппаратного сброса микроконтроллера с последующей загрузкой пустого кода через последовательный порт, используя кнопку Reset для активации загрузчика. При этом пользователь вручную управляет процессом загрузки без ПК.

Также возможна перезапись скетча с помощью специальных самопрограммируемых функций в коде, которые стирают Flash-память частями и записывают пустой участок. Этот метод сложнее в реализации и требует глубокого понимания архитектуры микроконтроллера.

Резюмируя, удаление скетча без компьютера сводится к загрузке пустого или минимального кода через последовательный интерфейс или аппаратному сбросу с помощью кнопки Reset, что позволяет освободить память устройства для последующей записи нового проекта.

Проверка освобождения памяти после очистки

Для точного определения освобождения памяти Arduino после удаления скетча необходимо выполнить несколько последовательных действий. Память микроконтроллера состоит из флеш-памяти, где хранится скетч, и оперативной памяти (SRAM) для выполнения кода. Очистка касается только флеш-памяти, поэтому именно её контроль важен.

Основные способы проверки:

• Использование утилиты avrdude с командой чтения флеш-памяти. После очистки содержимое флеш станет заполнено значениями по умолчанию (обычно 0xFF). Сравнение дампа памяти до и после очистки подтвердит успешность операции.
• Запуск тестового скетча с функцией определения свободной памяти. Для этого в код можно добавить функцию, которая проверит свободное количество SRAM, что косвенно свидетельствует о загрузке в флеш.

Рекомендации для контроля:

1. После очистки загрузить пустой скетч (например, пустую функцию void setup() {} и void loop() {}), чтобы максимально очистить флеш и проверить итог через Arduino IDE.
2. Использовать команду avrdude с параметром -U flash:r:dump.bin:r для чтения содержимого флеш и анализа его в hex-редакторе.
3. Обращать внимание на размер используемой памяти, который отображается в консоли Arduino IDE: если память значительно меньше предыдущей, значит очистка прошла успешно.
4. Для более точной оценки можно применить специализированные библиотеки, например MemoryFree, чтобы измерить доступную SRAM.

Точное подтверждение освобождения памяти важно при подготовке Arduino к новым проектам с ограниченным объемом памяти и для предотвращения сбоев при загрузке новых скетчей.

Ошибки и проблемы при очистке памяти Arduino

Некорректное использование программаторов ISP может привести к повреждению загрузчика, из-за чего плата перестанет отвечать на стандартные загрузки через USB. В этом случае потребуется перепрошивка загрузчика, что требует дополнительного оборудования и времени.

При использовании avrdude важно правильно указывать тип платы и порт. Ошибки в параметрах вызывают сбои подключения и невозможность очистки памяти. Особенно критично соблюдать версию прошивки загрузчика и соответствие команд для конкретной модели Arduino.

Некоторые платы, например Arduino Nano с разными версиями чипа, имеют отличия в загрузчике и протоколах очистки. Попытка использовать универсальные команды часто приводит к ошибкам «avrdude: stk500_recv(): programmer is not responding».

Отсутствие правильного сброса платы перед очисткой может привести к неполному стиранию памяти. Рекомендуется вручную сбрасывать Arduino в момент начала загрузки команды очистки для обеспечения стабильного процесса.

Использование устаревших или несовместимых версий Arduino IDE и драйверов USB нередко вызывает проблемы с распознаванием устройства, что делает невозможным стирание памяти через стандартные средства.

При попытках удаления памяти без использования компьютера (например, с помощью кнопок или программных скетчей) часто возникают ограничения, так как встроенные функции не предусматривают прямое стирание флеш-памяти.

Важно помнить, что память EEPROM не стирается при загрузке нового скетча. Очистка EEPROM требует отдельной команды, игнорирование этого приводит к накоплению устаревших данных, которые могут влиять на работу программы.

Ошибка в последовательности действий при очистке, например, пропуск этапа перепрошивки загрузчика после использования ISP, вызывает повторяющиеся сбои и нестабильную работу платы.

Рекомендуется перед очисткой сохранять резервные копии скетчей и конфигураций, чтобы избежать потери важных данных в случае непредвиденных ошибок во время процедуры.

Вопрос-ответ:

Как можно полностью очистить память Arduino от загруженного скетча без использования компьютера?

Для полной очистки памяти Arduino без ПК применяют программатор ISP. С его помощью выполняется стирание памяти микроконтроллера через интерфейс программирования. Это гарантирует удаление скетча и загрузчика, после чего можно заново прошить устройство. Такой метод полезен, если нет доступа к Arduino IDE или компьютеру, но требует наличия подходящего программатора и базовых знаний по его подключению и работе с программным обеспечением.

Почему простой сброс Arduino кнопкой Reset не очищает загруженный скетч?

Кнопка Reset перезапускает микроконтроллер, возвращая его в начальное состояние выполнения программы, но не стирает содержимое флэш-памяти, где хранится скетч. Поэтому скетч продолжает оставаться в памяти и выполняется снова после сброса. Чтобы удалить скетч, требуется выполнить перезапись или стирание флэш-памяти с помощью специальных команд или программирования.

Можно ли использовать Arduino IDE для удаления ранее загруженного скетча? Если да, то как?

Да, Arduino IDE позволяет очистить память микроконтроллера. Для этого достаточно загрузить в устройство минимальный скетч, например пустой или содержащий только функцию setup() без кода. Прошивка нового скетча перезапишет старый, effectively «очищая» его. Однако полностью стереть память через IDE нельзя — можно только заменить существующую программу.

Какие ошибки могут возникнуть при попытке очистить память Arduino командой avrdude?

Частые проблемы включают неправильное подключение программатора, несовместимость используемой команды с моделью микроконтроллера, отсутствие необходимых прав доступа или конфликт с другим программным обеспечением, удерживающим порт. Иногда команда не срабатывает из-за включенной защиты памяти или неправильных настроек fuse-битов, что препятствует стиранию флэш-памяти. Важно проверить все параметры и подключение перед выполнением процедуры.

Как проверить, что память Arduino действительно очищена после процедуры стирания скетча?

Проверка проводится с помощью чтения содержимого флэш-памяти или попытки загрузить и выполнить новый скетч. Можно использовать утилиты, например avrdude, для считывания памяти и сравнения содержимого с пустым образцом. Если после прошивки пустого скетча устройство ведет себя без старой логики, значит память перезаписана. В некоторых случаях на Arduino выводят диагностическую информацию, показывающую отсутствие прежних данных.

Как можно полностью очистить память Arduino от ранее загруженного кода?

Для удаления записанного кода с платы Arduino существует несколько способов. Один из простых вариантов — загрузить на плату пустой скетч (без кода), что фактически перезапишет память. Если требуется более глубокая очистка, можно использовать программатор ISP, который позволяет напрямую стереть содержимое флеш-памяти микроконтроллера. Также через утилиту avrdude возможно выполнение команды стирания памяти, что удалит все данные, включая загрузчик. Однако стоит учитывать, что после полного стирания загрузчика придется перепрошивать его для возможности дальнейшей работы с платой через стандартный USB-порт.
