Для корректного подключения тахометра на Volkswagen Passat B3 требуется соблюдение нескольких технических шагов. Этот процесс может быть полезен не только для владельцев автомобилей, но и для тех, кто хочет улучшить управление оборотами двигателя в своем автомобиле. Важно учитывать, что подключение тахометра на Passat B3 требует базовых знаний электрической схемы автомобиля и некоторых навыков работы с электричеством.
Перед началом работы необходимо подготовить следующие инструменты: мультиметр для измерения напряжения, набор отверток, изолента, клеммные соединители и проводка для подключения устройства. Все работы должны проводиться с отключением аккумулятора для предотвращения коротких замыканий и повреждений компонентов.
Основная трудность при подключении тахометра заключается в правильном определении сигнального провода, который подает информацию о оборотах двигателя. В модели Passat B3 это может быть провод, подключаемый к системе зажигания или к разъему ECU. Для точного определения источника сигнала рекомендуется использовать схему электрооборудования автомобиля, которая предоставит точные данные о местоположении сигнальных проводов.
Процесс подключения тахометра требует внимательности, так как неправильное подключение может привести к неверным показаниям устройства или повреждениям системы. Поэтому важно тщательно проверить все соединения и изоляцию проводов перед запуском двигателя. Также стоит учитывать, что тахометр должен быть выбран в соответствии с техническими характеристиками Passat B3, чтобы устройство точно передавало информацию о скорости вращения коленчатого вала.
Выбор тахометра для Passat B3
При выборе тахометра для Volkswagen Passat B3 необходимо учитывать несколько ключевых факторов, чтобы устройство было совместимо с электроникой и системой автомобиля.
- Тип тахометра: Для Passat B3 подходят как аналоговые, так и цифровые тахометры. Аналоговые тахометры имеют более простую конструкцию и могут быть дешевле, но цифровые предлагают больше функций, таких как возможность точной настройки и дополнительных параметров.

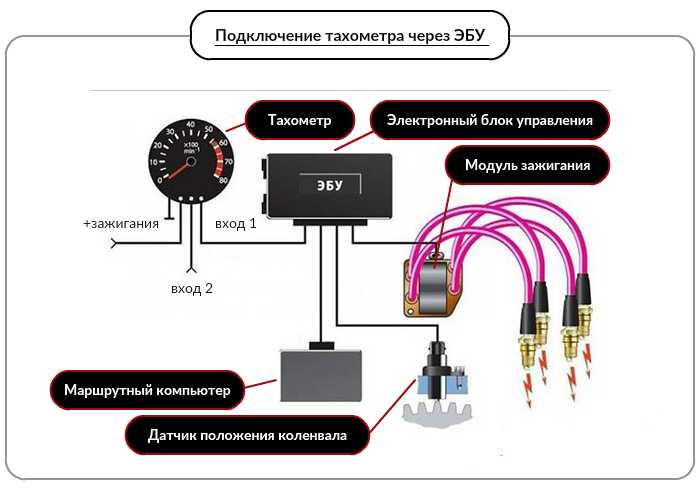

- Совместимость с ЭБУ: Некоторые тахометры могут подключаться напрямую к электронному блоку управления (ЭБУ), что позволяет избежать дополнительной проводки и сенсоров. Важно удостовериться, что выбранный тахометр поддерживает необходимый интерфейс для Passat B3.
- Диапазон оборотов: Обороты двигателя Passat B3 могут варьироваться от 600 до 6000 об/мин в зависимости от модификации двигателя. Выберите тахометр, который поддерживает этот диапазон с достаточным запасом для корректной работы на всех режимах.
- Размер и стиль: Выбор размера тахометра зависит от предпочтений владельца и места установки. Обычные диаметры тахометров для Passat B3 – 52 мм и 80 мм. Также стоит учитывать стиль устройства: некоторые тахометры выполнены в классическом стиле, а другие имеют более современный или спортивный вид.
- Питание и подключение: Большинство тахометров для Passat B3 работают от бортовой сети 12 В, однако стоит проверить, какой тип подключения предусмотрен в вашем автомобиле. Некоторые модели требуют подключения к дополнительным датчикам, такие как датчик импульсов или сигнал от генератора.
Для корректной работы тахометра важно, чтобы выбранное устройство соответствовало стандартам качества. Рекомендуется отдавать предпочтение известным брендам, которые предоставляют гарантии на свои изделия и предлагают точные инструкции по установке.
Подготовка проводки для подключения тахометра
Перед подключением тахометра на Volkswagen Passat B3 необходимо правильно подготовить проводку, чтобы избежать проблем в процессе установки и эксплуатации устройства. Этот этап важен для обеспечения точных показаний тахометра и безопасной работы системы.
1. Определение нужных проводов: Для подключения тахометра необходимо найти несколько ключевых проводов: питание (+12 В), земля (масса) и сигнал от датчика оборотов. В большинстве случаев сигнал берется с провода, ведущего от распределителя зажигания или блока управления двигателем (ЭБУ).
2. Подготовка кабелей: Выбирайте проводку с достаточной защитой от перегрева и механических повреждений. Для питания можно использовать стандартный провод с сечением 0.5-1.5 мм². Для сигнального провода подходит более тонкий кабель с сечением 0.35-0.5 мм².
3. Прокладка проводки: Проводка должна быть проложена вдоль штатных каналов и крепиться с помощью пластиковых стяжек, чтобы избежать соприкосновения с горячими или подвижными частями двигателя. Особенно важно избегать контактирования с системой зажигания.
4. Проверка изоляции проводов: Перед подключением убедитесь, что все провода имеют целостную изоляцию. Повреждения могут привести к короткому замыканию и неправильной работе тахометра.
5. Использование предохранителя: Важно предусмотреть предохранитель для питания тахометра. Он защитит систему от возможных перенапряжений и коротких замыканий.
6. Проверка напряжения: При подключении питания тахометра используйте мультиметр для проверки наличия стабильного напряжения 12 В. Это предотвратит подключение к неправильному источнику питания.
7. Подключение сигнала: Если подключение происходит к датчику оборотов двигателя, обязательно используйте соответствующий разъем. Неправильное подключение может привести к неверному отображению показаний тахометра.
После подготовки проводки и всех соединений убедитесь, что все элементы надежно закреплены и не могут быть повреждены во время работы двигателя.
Как подключить тахометр к датчику оборотов
Подключение тахометра на Volkswagen Passat B3 требует правильной настройки проводки и подключения к датчику оборотов. Тахометр считывает информацию о скорости вращения коленчатого вала двигателя через импульсы, поступающие от датчика. Для установки тахометра необходимо найти правильный выходной сигнал с датчика оборотов, который чаще всего находится на контакте системы зажигания.
Первым шагом является определение типа датчика оборотов, установленного на вашем автомобиле. На большинстве моделей Passat B3 используется индукционный датчик, который генерирует импульсный сигнал при вращении коленвала. Этот сигнал будет поступать на вход тахометра. Обычно к датчику оборотов подключены два провода: один для подачи питания, второй – для сигнала.
Для подключения тахометра нужно найти провод, который передает импульсы от датчика. Это можно сделать с помощью тестера, измерив напряжение между проводами. После того как сигнал найден, его следует подсоединить к входу тахометра, предназначенному для считывания оборотов. Важно не перепутать провод питания с сигналом, так как неправильное подключение может повредить прибор.
После того как провод от датчика оборотов подсоединен к тахометру, необходимо подключить питание и заземление. Питание тахометра обычно подается от бортовой сети автомобиля (провод +12 В), а заземление – к металлической части кузова. Если тахометр имеет дополнительные функции, такие как подсветка, подключение может потребовать дополнительных проводов.
Для более точного измерения оборотов следует также обратить внимание на калибровку тахометра. В некоторых моделях Passat B3 могут быть нюансы, связанные с различными типами датчиков, из-за чего тахометр может показывать некорректные данные. Регулировка проводится с использованием специального потенциометра на задней панели тахометра, что позволит настроить точность показаний.
После подключения тахометра стоит проверить его работу. Завести двигатель и внимательно следить за показаниями на приборе. Если показания соответствуют реальным оборотам двигателя, установка завершена успешно. В случае отклонений нужно повторно проверить проводку и настройки тахометра.

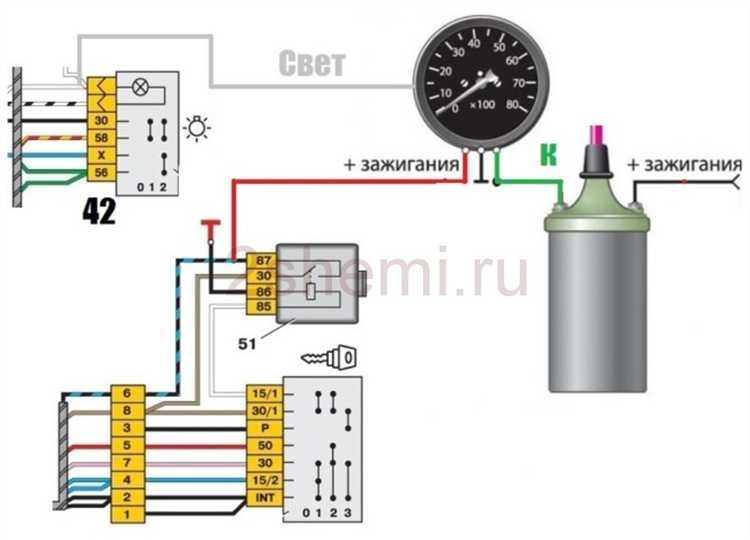

Схема подключения тахометра на Volkswagen Passat B3
Для подключения тахометра на Volkswagen Passat B3 необходимо правильно соединить проводку с датчиком оборотов, цепями питания и заземления. Тахометр обычно подключается к сигнальному проводу системы зажигания, который передает информацию об оборотах двигателя.
Первым шагом является нахождение сигнального провода, который идет от блока управления зажиганием или распределителя зажигания. На Passat B3 это обычно фиолетовый провод. Он передает импульсы, которые тахометр использует для измерения оборотов двигателя.
Следующий этап – подключение питания тахометра. Питание берется от источника постоянного тока, например, от аккумулятора или панели предохранителей. Важно помнить, что тахометр должен быть подключен через предохранитель для защиты от короткого замыкания.
После подключения питания необходимо провести заземление тахометра. Для этого можно использовать любой подходящий болт на кузове автомобиля, который обеспечит надежное соединение с металлической частью автомобиля.
Заключительным этапом является подключение подсветки тахометра. Обычно подсветка подключается к источнику света в панели приборов, чтобы тахометр был виден даже в темное время суток.
Важно учитывать, что при неправильном подключении тахометр может не работать корректно. Поэтому перед окончательной установкой стоит проверить всю проводку на наличие коротких замыканий и правильность соединений.
Установка тахометра в приборную панель
Прежде всего, необходимо снять приборную панель. Для этого открутите винты, удерживающие панель, и аккуратно извлеките ее, не повреждая соединений проводки. Отключите аккумулятор, чтобы избежать коротких замыканий или других проблем во время работы с электрооборудованием.
После извлечения панели, выберите подходящее место для установки тахометра. Место должно быть легко доступным и не мешать остальным датчикам и индикаторам. Используйте специальные крепежи или монтажные скобы, чтобы надежно закрепить тахометр на выбранном месте.
Теперь следует подключить тахометр к проводке. В первую очередь нужно подключить питание устройства. Это можно сделать через схему зажигания, чтобы тахометр включался вместе с двигателем. Для этого подключитесь к источнику питания, который активируется при включении зажигания.
Далее следует подключение сигнала оборотов двигателя. Это обычно выполняется через подключение к выходу сигнала от распределителя зажигания или ECU (блок управления двигателем), в зависимости от модели тахометра. Для Passat B3 потребуется использовать сигнальные провода, идущие от тacho-сигнала, который отправляется на приборную панель.
Важно тщательно заизолировать все соединения проводки, чтобы избежать коррозии и повреждений из-за воздействия влаги. Проводка должна быть аккуратно проложена, чтобы не возникало коротких замыканий или повреждений при эксплуатации автомобиля.
После того как все соединения сделаны, установите прибор в приборную панель, закрепив его надежно. Проверьте, чтобы тахометр не мешал нормальной работе других приборов и не перекрывал важные элементы управления.
Проверьте работу тахометра, включив зажигание и запустив двигатель. Убедитесь, что прибор показывает правильные обороты двигателя и что соединения работают корректно. После проверки установите панель обратно на место, закрепив ее винтами и проводами.
Завершите процесс установкой и настройкой тахометра. Если ваш тахометр имеет регулировки или настройки, произведите их в соответствии с инструкцией. Готово, установка завершена!
Настройка тахометра после установки
После установки тахометра на Volkswagen Passat B3 важно правильно его настроить для точного отображения оборотов двигателя. Неверная настройка может привести к неточным показаниям, что повлияет на диагностику и управление автомобилем.
Основные шаги настройки тахометра включают калибровку и проверку правильности подключения проводки к датчику оборотов. Следует начать с корректного подключения тахометра к сигнальному проводу от системы зажигания или датчика оборотов. После этого нужно выполнить несколько важных шагов для точной настройки прибора.
- Проверка подключений: Убедитесь, что все соединения надежно закреплены и изолированы. Неправильное подключение может привести к некорректной работе тахометра.
- Калибровка тахометра: Для точной работы устройства необходимо провести калибровку. Для этого следует установить тахометр на нулевое положение при выключенном двигателе. После запуска двигателя он должен показывать значение оборотов в пределах, указанных в технической документации для конкретной модели.
- Настройка масштаба: Некоторые тахометры позволяют настраивать пределы измерения (например, максимальные обороты двигателя). Установите эти значения в соответствии с заводскими характеристиками вашего автомобиля, чтобы избежать неправильных показаний в процессе эксплуатации.
- Проверка работы на разных оборотах: После установки и настройки тахометра важно провести тест на разных оборотах двигателя. Для этого можно воспользоваться сцеплением или тормозом, чтобы изменить обороты на холостом ходу и в движении, и проверить, точно ли отображаются данные.
- Использование диагностического оборудования: Для более точной калибровки можно использовать диагностическое оборудование, которое позволяет сравнить данные тахометра с реальными показателями системы управления двигателем.
После выполнения этих шагов тахометр должен работать корректно, предоставляя точную информацию об оборотах двигателя. Регулярно проверяйте точность его работы, особенно если возникают сомнения по поводу показаний.
Как проверить правильность работы тахометра
Для проверки правильности работы тахометра на Volkswagen Passat B3 необходимо выполнить несколько шагов, чтобы убедиться, что прибор отображает точные данные об оборотах двигателя.
1. Проверка подключения проводки. Убедитесь, что все соединения, включая датчик оборотов, закреплены и не имеют повреждений. Важно, чтобы проводка была подключена к правильным контактам на тахометре и на датчике, так как неправильное соединение может привести к ошибкам в показаниях.
2. Проверка показаний на холостом ходу. Запустите двигатель и установите его на холостой ход. Обороты должны быть в пределах 750-900 об/мин. Если тахометр отображает значения в этом диапазоне, значит, тахометр работает корректно. Если показания существенно отклоняются от этих значений, возможно, требуется калибровка или проверка датчика оборотов.
3. Проверка показаний при увеличении оборотов. Постепенно увеличивайте обороты двигателя, чтобы проверить плавность изменения показаний тахометра. Показания должны изменяться равномерно и без задержек. Если тахометр «запаздывает» или не отображает изменения корректно, возможно, неисправен сам тахометр или его подключение.
4. Использование диагностического оборудования. Для более точной диагностики можно использовать специальное оборудование для считывания данных с электронных систем автомобиля. Оно позволит точно сопоставить показания тахометра с реальными оборотами двигателя.
5. Проверка с помощью второго тахометра. Для дополнительной проверки можно использовать переносной тахометр или сканер OBD-II. Сравните показания обоих устройств при разных оборотах двигателя. Если значения сильно отличаются, это сигнализирует о возможной неисправности тахометра.
Постоянные колебания показаний тахометра, а также сбои в отображении данных могут указывать на проблемы с датчиком оборотов или его проводкой. Если проверки не дают результата, стоит обратиться к специалисту для более глубокого осмотра и диагностики.
Что делать, если тахометр не работает корректно
Далее проверьте сам датчик оборотов, так как его неисправность может быть причиной неправильных показаний. Убедитесь, что датчик исправен, а его установка соответствует рекомендациям производителя. Если необходимо, протестируйте датчик с помощью мультиметра.
Если тахометр по-прежнему не работает, проверку следует продолжить с измерения напряжения на тахометре. Возможно, устройство не получает необходимое напряжение. В таком случае стоит проверить исправность предохранителей и проводки, подающие питание на прибор.
Не исключайте возможность неисправности самого тахометра. Для этого можно временно заменить его на исправный и проверить работу системы. Если новый тахометр работает корректно, необходимо заменить старый прибор.
Если проблема сохраняется, возможно, нужно проверить работу блока управления двигателем (ECU), так как он может не передавать правильные данные тахометру. В некоторых случаях потребуется диагностика с использованием специализированного оборудования для выявления ошибок в системе автомобиля.
Вопрос-ответ:
Как подключить тахометр к датчику оборотов на Volkswagen Passat B3?
Для подключения тахометра на Passat B3 необходимо найти провод, идущий от датчика оборотов двигателя. Обычно это сигнал с выходом на катушку зажигания. Подключив соответствующий провод тахометра к этому сигналу, можно настроить его показания в соответствии с оборотами двигателя. Также важно подключить питание и землю тахометра, соблюдая полярность.
Что делать, если тахометр показывает неправильные обороты?
Если тахометр на Passat B3 не показывает точные обороты, стоит проверить несколько факторов. Во-первых, убедитесь, что проводка надежно подключена и не имеет повреждений. Во-вторых, проверьте настройки тахометра — возможно, он требует калибровки. Иногда неисправности в самом тахометре, например, в сенсоре или в цепи, могут быть причиной ошибки показаний. В таких случаях потребуется диагностика устройства или замена.
Какие инструменты понадобятся для установки тахометра на Volkswagen Passat B3?
Для установки тахометра на Passat B3 вам понадобятся следующие инструменты: отвертка, плоскогубцы, мультиметр для проверки проводки и сигналов, а также паяльник (если требуется припой для соединений проводов). Также полезно иметь ключи для снятия панели приборов, если вы планируете устанавливать тахометр в приборную панель.
Можно ли подключить тахометр без использования специализированных адаптеров на Passat B3?
Да, подключить тахометр без адаптеров на Passat B3 можно. Важно лишь правильно найти сигнал с датчика оборотов (обычно это сигнал с катушки зажигания) и провести нужные соединения. Некоторые тахометры требуют установки дополнительных адаптеров для более точных показаний, но в большинстве случаев это не обязательно.
Как проверить исправность тахометра после его установки в Passat B3?
После установки тахометра на Passat B3 его исправность можно проверить, запустив двигатель и наблюдая за показаниями на приборе. Тахометр должен точно отображать обороты в зависимости от работы двигателя. Для более точной проверки используйте диагностический сканер или подключите тахометр к цифровому индикатору оборотов, чтобы сравнить показания.
Как правильно подключить тахометр на Volkswagen Passat B3?
Подключение тахометра на Volkswagen Passat B3 требует соблюдения нескольких ключевых шагов. Во-первых, важно убедиться, что у вас есть схема подключения, подходящая для этого автомобиля. Обычно тахометр подключается к датчику оборотов, который может быть расположен в моторном отсеке или вблизи блока управления двигателем. Для подключения потребуется найти соответствующие выводы для сигнала оборотов и питания. Основные этапы подключения включают: проверку состояния проводки, правильную прокладку кабелей, установку тахометра в приборную панель и тестирование работы устройства после завершения установки. Важно также убедиться, что тахометр соответствует техническим характеристикам Passat B3, чтобы обеспечить точность показаний.
