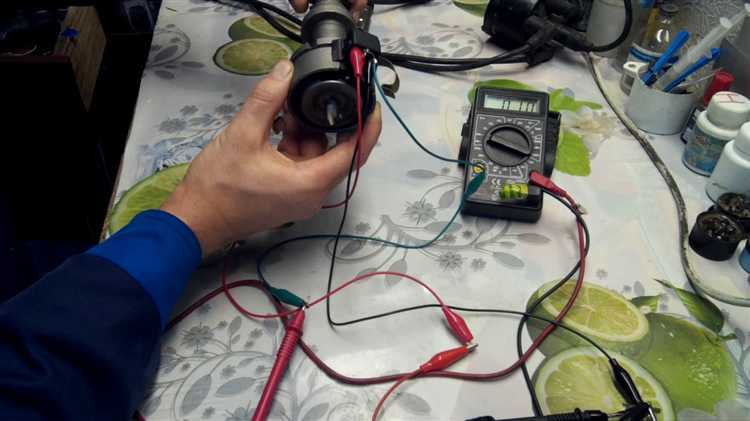

Тестер abc 80 260m – это универсальный измерительный прибор для проверки электрических цепей и компонентов. Перед началом работы важно убедиться, что устройство исправно, а выбранный режим соответствует проверяемому параметру.
Для точной проверки тестером следует соблюдать последовательность действий: подготовить прибор, правильно подключить щупы к измеряемым точкам, выбрать нужный диапазон измерений и внимательно читать показания на экране. Ошибки при подключении могут привести к неправильным результатам или повреждению тестера.
В данной инструкции подробно описаны этапы проверки сопротивления, напряжения и целостности цепи, а также даны рекомендации по безопасной работе с abc 80 260m. Следуя им, можно быстро получить достоверные данные без риска для оборудования и пользователя.
Подготовка тестера abc 80 260m к работе
Перед началом измерений убедитесь, что устройство полностью исправно и готово к работе. Последовательность действий включает следующие шаги:
- Проверка питания. Вставьте новую батарею типа 9 В в отсек питания. Контакты должны быть чистыми, без окислов.
- Включение тестера. Нажмите кнопку питания и убедитесь, что на дисплее появляется индикация с показаниями.
- Выбор режима измерения. Поверните переключатель в необходимое положение – сопротивление, напряжение, ток или прозвонка. Для каждой функции используйте рекомендуемые диапазоны.
- Проверка исправности щупов. Осмотрите изоляцию и контакты, затем замкните щупы между собой. На режиме прозвонки или сопротивления устройство должно показать близкое к нулю значение.
- Калибровка нуля. В режимах измерения сопротивления поднесите щупы друг к другу и при необходимости отрегулируйте ручку калибровки, чтобы показания равнялись нулю.
- Проверка автоматического отключения. Проверьте, что тестер отключается после 15 минут бездействия, что помогает экономить заряд батареи.
При соблюдении этих действий тестер abc 80 260m будет готов к точным и безопасным замерам.
Настройка режима измерения на тестере abc 80 260m
Для выбора режима измерения на тестере abc 80 260m необходимо повернуть центральный переключатель на нужный диапазон. При измерении постоянного напряжения установите переключатель в позицию DCV, нажав при этом кнопку RANGE для выбора требуемого предела измерений: 200 мВ, 2 В, 20 В, 200 В или 600 В.
Для переменного напряжения переведите переключатель в режим ACV. Выбор диапазона аналогичен постоянному напряжению. При замерах переменного тока переключатель ставится в позицию ACA, где доступны пределы 200 мкА, 2 мА, 20 мА, 200 мА и 10 А.
Для измерения сопротивления установите переключатель в раздел Ω. Диапазоны охватывают значения от 200 Ом до 20 МОм. Перед замером проверьте, что тестируемый объект отключен от питания.
Для проверки диодов и прозвонки цепей активируйте соответствующий режим нажатием кнопки DIODE/CONT. В этом режиме на дисплее появится символ диода, а звуковой сигнал подтвердит целостность цепи.
Перед началом измерений убедитесь, что щупы подключены к правильным гнездам: общий щуп в разъем COM, а измерительный щуп – в гнездо, соответствующее типу измерения (VΩmA для напряжения, сопротивления и малых токов или 10A для больших токов).
Если требуется фиксировать показания, нажмите кнопку HOLD. Для сброса показаний удерживайте кнопку несколько секунд.
Проверка целостности и состояния проводов и щупов
Перед началом измерений необходимо проверить провод и щупы на наличие внешних повреждений: трещин, изломов, оголённых участков. Обратите внимание на места крепления проводов к штекерам – они часто становятся причиной плохого контакта.
Используйте функцию прозвонки на тестере abc 80 260m для проверки проводимости проводов. Для этого подключите щупы к разным концам провода, установите тестер в режим прозвонки и убедитесь, что прибор подает звуковой сигнал при отсутствии повреждений.
Если сигнал отсутствует или слабый, проведите визуальный осмотр места повреждения, замените поврежденный провод или щуп. Особое внимание уделите состоянию наконечников щупов – они должны быть ровными, без окисления и деформаций.
Проверка сопротивления проводов должна показывать значение близкое к нулю. Значительное сопротивление указывает на повреждение внутреннего проводника или плохой контакт.
Регулярная проверка состояния щупов и проводов снижает риск получения неверных показаний и продлевает срок службы тестера.
Пошаговая проверка напряжения и сопротивления
- Включите тестер abc 80 260m, повернув переключатель в положение измерения напряжения (V). Для постоянного напряжения выберите режим DC (обозначается прямой линией с точками), для переменного – AC (волнистая линия).
- Подключите щупы: черный – к гнезду COM, красный – к гнезду VΩ.
- При измерении напряжения прикоснитесь красным щупом к плюсовому контакту источника, черным – к минусовому. На дисплее отобразится значение напряжения в вольтах.
- Если значение напряжения не отображается или слишком низкое, проверьте правильность подключения щупов и выбранный режим измерения.
- Для измерения сопротивления поверните переключатель в положение измерения сопротивления (обозначается символом омега Ω).
- Отключите питание исследуемой цепи и разомкните ее для точного измерения сопротивления.
- Подключите щупы к контактам резистора или проверяемого участка цепи.
- Считайте значение сопротивления на дисплее. Значение ниже 1 Ом может указывать на короткое замыкание, слишком высокое или бесконечное – на разрыв цепи.
- При подозрении на неисправность повторите измерение для подтверждения результата.
- После завершения измерений поверните переключатель тестера в положение выключения, чтобы сохранить заряд батареи.
Обращайте внимание на правильность выбора диапазона измерения, если тестер не автонастраивается. При измерении сопротивления соблюдайте отсутствие напряжения в цепи, чтобы избежать повреждения прибора.
Проверка исправности предохранителей с помощью тестера
Для проверки предохранителей мультиметром abc 80 260m установите режим измерения сопротивления (Ом). Перед началом отключите питание цепи, чтобы избежать повреждений прибора и получить точные показания.
Сначала выставьте тестер на минимальный диапазон измерения сопротивления, например 200 Ом. Подключите щупы к контактам предохранителя с двух сторон. Если предохранитель исправен, мультиметр покажет сопротивление, близкое к нулю – обычно менее 1 Ом.
Если прибор отображает значение «1» или «OL» (обрыв цепи), значит предохранитель перегорел и требует замены.
Для проверки нескольких предохранителей повторите процедуру, не меняя настройки тестера. Важно исключить влияние параллельных цепей, если предохранитель установлен в приборной панели, сняв его или отключив соответствующую часть схемы.
После проверки сопротивления можно дополнительно измерить напряжение на клеммах предохранителя в режиме вольтметра для подтверждения работоспособности цепи под нагрузкой.
Результаты измерений записывайте для анализа и контроля состояния электросистемы.
Анализ результатов измерений и выявление неисправностей
После снятия показаний с тестера abc 80 260m необходимо сравнить полученные значения с нормами, указанными в технической документации. Например, сопротивление резисторов в исправном состоянии обычно находится в пределах допуска ±5%. Если измеренное сопротивление значительно превышает или ниже номинала, это указывает на неисправность компонента.
При проверке напряжения на контактах питания устройство должно показывать стабильное значение, близкое к номинальному (например, 12 В для автомобильных систем). Колебания более 0,5 В или отсутствие напряжения свидетельствуют о проблемах в цепи питания или повреждении проводки.
Для проверки целостности предохранителей тестер в режиме прозвонки выдает звуковой сигнал при нормальном сопротивлении, близком к нулю. Отсутствие сигнала или высокий уровень сопротивления указывает на перегоревший предохранитель.
Если измерения сопротивления показывают значение «1» или OL (обрыв), это говорит о разрыве цепи. В таком случае проверяется состояние проводов, соединений и контактов. Часто причиной являются окисление или механические повреждения.
При обнаружении аномальных значений следует повторить измерение для исключения ошибок из-за плохого контакта щупов или некорректной настройки тестера. Также рекомендуется проверить исправность самого прибора на заведомо исправных элементах.
Выявление неисправностей основывается на отклонениях от стандартных показателей. При проверке диодов в режиме проверки полупроводниковых элементов тестер показывает падение напряжения в прямом включении в пределах 0,5–0,8 В. Если значение значительно выше или отсутствует, диод неисправен.
Собранные данные позволяют определить тип неисправности: короткое замыкание, обрыв, повреждение компонента или недостаточное питание. Анализ результатов требует внимательности и сопоставления с техническими характеристиками проверяемых узлов.
Вопрос-ответ:
Как правильно подключить щупы тестера abc 80 260m для проверки напряжения?
Для проверки напряжения подключите черный щуп к общему (COM) разъему тестера, а красный — к входу для измерения напряжения (обычно обозначен символом «V»). Затем выберите нужный диапазон измерения напряжения на шкале или переключателе устройства. После этого приложите щупы к точкам измерения, соблюдая полярность: красный — к положительному выводу, черный — к отрицательному или земле.
Какие параметры следует проверить тестером abc 80 260m для диагностики неисправности в цепи?
В первую очередь измеряют напряжение на ключевых узлах цепи, чтобы проверить наличие питания. Далее проверяют сопротивление проводников и компонентов, чтобы выявить разрывы или короткие замыкания. Также полезно измерить ток, если есть такая функция, чтобы оценить нагрузку. Сравнивая полученные данные с эталонными значениями, можно локализовать проблемный участок.
Как выбрать подходящий режим измерения на тестере abc 80 260m для проверки резисторов?
Для проверки резисторов установите тестер в режим измерения сопротивления, который обычно обозначается греческой буквой Ω. Перед началом измерения убедитесь, что резистор отключен от цепи, чтобы избежать влияния параллельных элементов. Затем подключите щупы к выводам резистора и считайте показания на дисплее. Если результат сильно отличается от номинала, компонент может быть поврежден.
Можно ли использовать тестер abc 80 260m для проверки предохранителей и как это сделать?
Да, тестер подходит для проверки предохранителей. Для этого переведите прибор в режим измерения сопротивления или звуковой прозвонки. Затем подключите щупы к выводам предохранителя. Если предохранитель исправен, сопротивление будет близко к нулю, или прибор издаст звуковой сигнал. При большом сопротивлении или отсутствии сигнала предохранитель скорее всего перегорел и требует замены.
Какие меры предосторожности нужно соблюдать при работе с тестером abc 80 260m?
Перед измерениями убедитесь, что тестер исправен и щупы не повреждены. Никогда не превышайте максимальное допустимое напряжение и ток для прибора. Не измеряйте сопротивление на включенной в сеть цепи — это может повредить тестер. Соблюдайте правильную полярность при измерениях постоянного напряжения и избегайте касания металлических частей щупов во время работы.
Как правильно подготовить тестер abc 80 260m перед началом измерений?
Для подготовки тестера abc 80 260m нужно убедиться, что батарея заряжена или установлена новая. Затем необходимо проверить целостность проводов и щупов, чтобы избежать неверных показаний. После этого включите прибор и выберите нужный режим измерения, ориентируясь на параметры, которые планируется проверить — напряжение, сопротивление или ток. Важно также выставить правильный диапазон измерений, чтобы данные были точными и безопасными для прибора.
Какие шаги включены в проверку напряжения с помощью тестера abc 80 260m?
Сначала подключите черный щуп к общему гнезду, а красный — к гнезду для измерения напряжения. Затем выберите на переключателе режим измерения постоянного или переменного напряжения в зависимости от тестируемой цепи. Перед касанием щупами к контактам убедитесь, что прибор настроен на подходящий диапазон. После подключения щупов к проверяемой точке, считывайте показания с дисплея. Если значения отличаются от нормы, это может указывать на неисправность в цепи или источнике питания.
