Как рассчитать мощность при 380 вольт

Электросети на 380 В используются в трехфазных системах, где передача энергии осуществляется по трем фазным проводникам и одному нулевому. Для точного подбора оборудования необходимо учитывать номинальное напряжение, токовую нагрузку и коэффициент мощности подключаемых устройств.

При определении требуемой мощности ключевым параметром является суммарная активная мощность всех потребителей. Если устройства имеют индуктивный или емкостной характер, дополнительно рассчитывается реактивная составляющая, влияющая на общий ток и сечение кабеля.

Формула P=√3×U×I×cosφ позволяет определить активную мощность в трехфазной сети, где U – линейное напряжение (380 В), I – сила тока, cosφ – коэффициент мощности. Для корректного расчета следует использовать реальные значения cosφ, указанные в паспортах оборудования, а не усредненные данные.

Точный расчет мощности позволяет подобрать автоматы, кабель и трансформаторы без избыточного запаса, избежать перегрева линий и снизить затраты на электроэнергию.

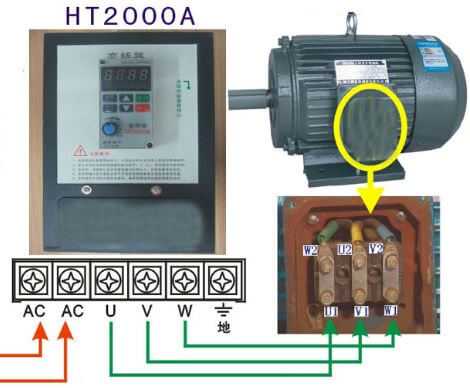

Определение вида нагрузки в трехфазной сети

Правильная оценка нагрузки позволяет корректно рассчитать суммарную мощность и выбрать оборудование с подходящими параметрами. В трехфазных сетях применяются как симметричные, так и несимметричные типы подключений, что влияет на расчет тока и коэффициента мощности.

Основные действия для определения вида нагрузки:

• Измерить фазные токи при номинальном напряжении и зафиксировать различия между ними. Если значения совпадают, нагрузка считается симметричной.
• Проверить напряжения между фазами и нейтралью. Значительные отклонения указывают на неравномерное распределение потребителей.
• Оценить характер потребляемой энергии. Активная нагрузка (нагреватели, лампы) практически не искажает форму тока, а реактивная (двигатели, трансформаторы) требует учета сдвига фаз.
• Зафиксировать наличие нелинейных элементов (импульсные источники питания, частотные преобразователи), которые создают гармоники и требуют фильтрации.

После идентификации вида нагрузки можно определить фактический коэффициент мощности, рассчитать требуемую мощность трансформатора, а также подобрать защитные устройства с учетом возможных пусковых токов.

Расчет активной мощности по известному току

Для определения активной мощности в трехфазной сети 380 В при известном значении тока используется формула: P = √3 × U × I × cosφ, где U – линейное напряжение, I – фазный ток, cosφ – коэффициент мощности.

Если нагрузка симметрична, расчет проводится по току одной фазы. Например, при I = 10 А, U = 380 В, cosφ = 0,85 получаем: P = 1,732 × 380 × 10 × 0,85 ≈ 5610 Вт.

При измерении тока необходимо учитывать рабочий режим оборудования. Для электродвигателей берут ток при номинальной нагрузке, для освещения – фактический потребляемый. Неверное определение cosφ приведет к значительной ошибке в расчетах.

При отсутствии данных о коэффициенте мощности допускается ориентироваться на типичные значения: для асинхронных двигателей 0,8–0,9, для ламп накаливания около 1, для люминесцентных светильников 0,5–0,7.

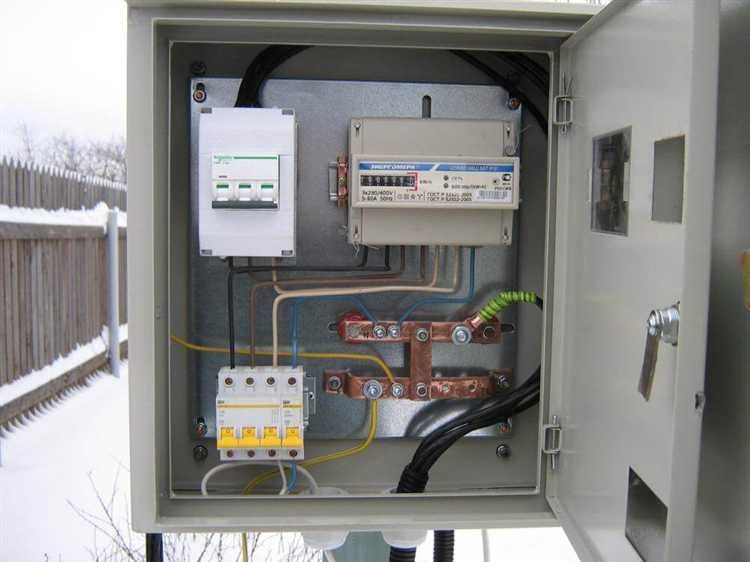

Учет коэффициента мощности при вычислениях

При расчете мощности в сети 380 В необходимо учитывать коэффициент мощности cosφ, который отражает долю активной мощности в полной. Его значение напрямую влияет на итоговую нагрузку и корректность выбора оборудования. Для точных вычислений используется формула: P = √3 × U × I × cosφ, где P – активная мощность в ваттах, U – линейное напряжение, I – ток фазы, cosφ – коэффициент мощности.

Если cosφ меньше 1, ток в цепи увеличивается, что приводит к дополнительным потерям и необходимости установки проводников большего сечения. Для промышленных сетей целесообразно поддерживать cosφ не ниже 0,9, чтобы снизить нагрузку на трансформаторы и кабели, а также уменьшить стоимость электроэнергии при наличии штрафов за низкий коэффициент мощности.

Перед выбором оборудования и расчётом питающих линий важно определить фактическое значение cosφ конкретной нагрузки. Для этого применяются измерительные приборы или паспортные данные потребителей. При необходимости используются компенсирующие устройства (конденсаторные батареи), позволяющие повысить cosφ до требуемого уровня и обеспечить стабильную работу сети.

Проверка допустимой мощности по сечению кабеля

Определение допустимой мощности начинается с расчета предельного тока, который способен пропустить кабель без перегрева. Для медного провода сечением 2,5 мм² при скрытой прокладке допустимый длительный ток составляет около 21–25 А, для 4 мм² – 27–32 А, для 6 мм² – 34–40 А. Значения зависят от материала жилы, температуры окружающей среды и способа укладки.

Мощность определяется по формуле P = √3 × U × I × cos φ, где U – линейное напряжение (380 В), I – допустимый ток, cos φ – коэффициент мощности. Например, кабель 4 мм² при cos φ = 0,9 может передать: P = 1,732 × 380 × 30 × 0,9 ≈ 17,8 кВт.

Если нагрузка превышает рассчитанное значение, требуется увеличить сечение или применить параллельную прокладку нескольких жил. Превышение допустимого тока ведет к перегреву изоляции и снижает срок службы кабеля.

Расчет мощности для несимметричной нагрузки

При работе с трехфазной сетью 380 В несимметричная нагрузка возникает, когда токи в фазах отличаются по величине или по углу сдвига. Для корректного расчета необходимо учитывать каждую фазу отдельно. Активная мощность определяется как сумма мощностей по фазам: P = P₁ + P₂ + P₃, где P₁ = Uф × I₁ × cosφ₁, P₂ = Uф × I₂ × cosφ₂, P₃ = Uф × I₃ × cosφ₃. Здесь Uф – фазное напряжение, I – ток конкретной фазы, cosφ – коэффициент мощности.

Полная мощность также рассчитывается по фазам: S = S₁ + S₂ + S₃, где S₁ = Uф × I₁, S₂ = Uф × I₂, S₃ = Uф × I₃. При этом реактивная мощность Q вычисляется аналогично: Q = Q₁ + Q₂ + Q₃, где Q₁ = Uф × I₁ × sinφ₁ и так далее.

Для точного определения необходимо измерять ток и угол сдвига в каждой фазе с помощью токовых клещей и анализаторов сети. В случае значительного дисбаланса рекомендуется перераспределить нагрузку между фазами, чтобы снизить ток в нейтрали и уменьшить нагрев кабелей. Допустимое отклонение фазных токов от среднего значения не должно превышать 10–15 %.

Если подключены однофазные потребители разной мощности, необходимо рассчитать нагрузку для каждой линии и проверить соответствие сечений кабеля фактическим токам по фазам, а также учесть возможный рост тока в нейтральном проводнике.

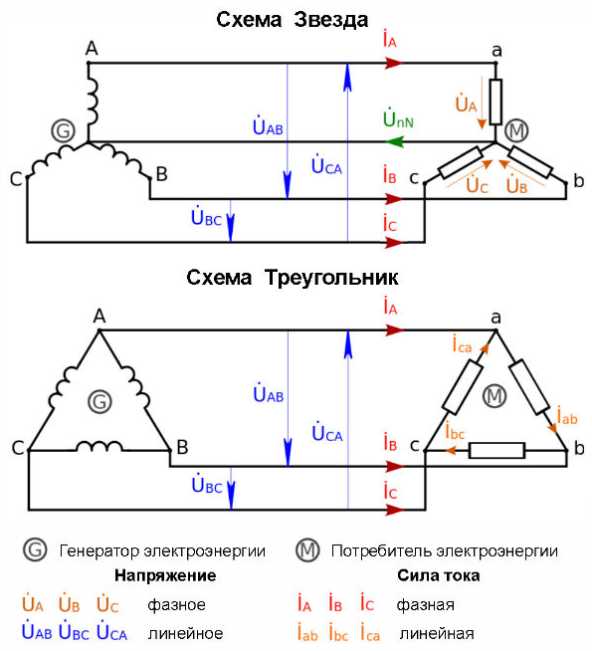

Определение мощности по показаниям счетчика

Для расчета мощности электрической сети 380 В по показаниям счетчика используется формула, связывающая потребленную энергию с временем работы нагрузки.

Активная мощность P рассчитывается по формуле:

где ΔE – изменение показаний счетчика за период времени Δt (в часах), выраженное в киловатт-часах (кВт·ч).

Например, если за 1 час счетчик показал рост на 5 кВт·ч, то мощность составляет 5 кВт.

Для более точного определения мощности учитывается фазное распределение нагрузки. При трехфазной сети 380 В измеряется суммарное потребление по всем фазам.

При наличии счетчиков с интегрированными измерениями мощности можно использовать их мгновенные показания, отображающие активную (P), реактивную (Q) и полную (S) мощности.

Если счетчик фиксирует только энергию, то расчет мощности требует замеров с известным интервалом времени для определения ΔE и Δt.

Для оценки максимальной нагрузки и подбора оборудования рекомендуется использовать усреднённые показатели мощности за интервал не менее 15 минут.

В условиях несинусоидальной нагрузки учитывают коэффициенты формы и мощности, которые влияют на точность расчетов по счетчику.

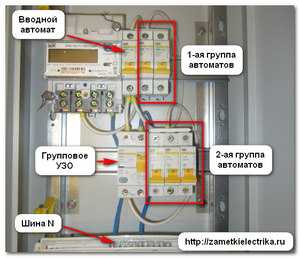

Проверка соответствия мощности автоматическим выключателям

Автоматический выключатель должен иметь номинальный ток, соответствующий максимально допустимой нагрузке линии. Расчет мощности сети 380 В требует определения суммарного тока нагрузки и выбора автомата с запасом не менее 10-20 % от расчетного значения.

Для трехфазной сети ток нагрузки рассчитывается по формуле:
I = P / (√3 × U × cos φ), где P – активная мощность, Вт; U – линейное напряжение (380 В); cos φ – коэффициент мощности.

После определения тока выбирают автоматический выключатель с ближайшим большим номиналом по току. Например, при токе нагрузки 25 А выбирается автомат на 32 А.

Важно учитывать пусковые токи оборудования, которые могут превышать рабочие. Для двигателей и трансформаторов рекомендуется выбирать автомат с характеристикой, допускающей кратковременные перегрузки (например, тип C или D).

При распределении нагрузки по нескольким линиям проверяют, чтобы сумма номиналов автоматов не превышала пропускную способность главного автомата и сечения проводов.

Использование автоматических выключателей с несоответствующим номиналом ведет к ложным срабатываниям или перегреву оборудования. Поэтому точный расчет и проверка необходимы для надежной и безопасной эксплуатации сети 380 В.

Расчет допустимой мощности при подключении новых потребителей

При подключении новых потребителей к электрической сети 380 В необходимо учитывать суммарную нагрузку на сеть и возможности существующего оборудования. Допустимая мощность определяется исходя из максимально допустимого тока, пропускаемого по проводам и автоматам защиты.

Алгоритм расчета:

1. Определить текущую суммарную нагрузку (P_существующая) в киловаттах (кВт).
2. Выяснить пропускную способность питающих линий и номинал автоматических выключателей (ток I_макс и мощность P_макс).
3. Вычислить максимально допустимую суммарную нагрузку по формуле:

   P_макс = √3 × U × I_макс × cosφ / 1000, где

   U – линейное напряжение (380 В),

   I_макс – максимальный ток в амперах,

   cosφ – коэффициент мощности (обычно от 0,85 до 1).

4. Вычислить доступную мощность для новых потребителей:
   P_допустимая = P_макс — P_существующая.

Для обеспечения надежности рекомендуется учитывать запас по мощности не менее 10–15%, чтобы предотвратить перегрузки и обеспечить возможность кратковременных пусковых токов.

Если допустимая мощность меньше требуемой для новых потребителей, следует рассмотреть варианты:

• Увеличение номинала автоматических выключателей и сечения проводников с обязательной проверкой соответствия нормам.
• Разделение нагрузки на отдельные линии или использование распределительных щитов.
• Использование устройств плавного пуска для снижения пусковых токов.

Все расчеты необходимо выполнять с учетом нормативных документов, таких как ПУЭ, и условий эксплуатации. При сомнениях лучше привлечь квалифицированного электрика для проведения точных измерений и расчетов.

Вопрос-ответ:

Как определить общую мощность нагрузки в трехфазной сети 380 В?

Для определения общей мощности нагрузки необходимо сложить активную мощность всех потребителей, подключенных к сети. При этом важно учитывать тип нагрузки — симметричная или несимметричная. В трехфазной сети мощность рассчитывается по формуле: P = √3 × U × I × cosφ, где U — напряжение (380 В), I — ток нагрузки, а cosφ — коэффициент мощности. Для более точного результата желательно измерять ток и коэффициент мощности каждого потребителя отдельно, а затем суммировать их активные мощности.

Как влияет коэффициент мощности на расчет потребляемой мощности в сети 380 В?

Коэффициент мощности отражает долю активной мощности в полной мощности нагрузки. При снижении этого коэффициента растет реактивная составляющая, которая не участвует в выполнении работы, но создает дополнительную нагрузку на сеть. В расчетах активной мощности его учитывают умножением полной мощности на cosφ. Если не принимать коэффициент мощности во внимание, итоговая мощность может быть значительно завышена, что приведет к неверному подбору оборудования и повышенным потерям в сети.

Какие методы применяют для расчета мощности при несимметричной нагрузке трехфазной сети?

При несимметричной нагрузке необходимо вычислять мощность для каждой фазы отдельно, поскольку токи и коэффициенты мощности могут отличаться. Для каждой фазы рассчитывают активную мощность по формуле P = U × I × cosφ (где U — фазное напряжение, обычно 220 В), после чего суммируют полученные значения. Такой подход позволяет учитывать различные параметры нагрузки по фазам и получить точную общую мощность, что важно для правильного выбора защиты и распределительных устройств.

Как определить допустимую мощность при подключении новых потребителей к сети 380 В?

Для определения допустимой мощности необходимо учитывать текущую загрузку сети и возможности оборудования, включая трансформаторы, кабели и автоматические выключатели. Расчет начинается с определения суммарной мощности уже подключенных потребителей и сравнения с максимальной мощностью элементов сети. Новые подключения возможны только при условии, что суммарная мощность не превысит технических лимитов. Также учитывается запас мощности для предотвращения перегрузок и обеспечения надежной работы.

Почему важно проверять соответствие мощности автоматических выключателей и как это сделать?

Автоматические выключатели должны выдерживать ток нагрузки без ложных срабатываний и одновременно защищать сеть от перегрузок и коротких замыканий. Несоответствие мощности автомата и нагрузки может привести к отключениям при нормальной работе или, наоборот, к отсутствию защиты при авариях. Проверка проводится путем сравнения номинального тока автомата с расчетным током нагрузки, который вычисляется по мощности и напряжению. Рекомендуется выбирать автомат с номиналом, немного превышающим расчетный ток, чтобы избежать частых срабатываний.
