Со временем на тормозных дисках образуется выработка – выступающий бортик по наружному краю, возникающий из-за естественного износа рабочей поверхности. Этот бортик может мешать съёму тормозного барабана или колодок, а также ограничивать ход новых колодок, вызывая скрежет и перегрев. Особенно это актуально при замене тормозных компонентов, когда требуется обеспечить полный контакт новых деталей с диском.
Перед началом работы необходимо убедиться в наличии минимального запаса толщины диска. Измерьте его микрометром в центральной части рабочей поверхности и сравните с минимально допустимым значением, указанным производителем. Если диск приближается к критической толщине, удаление бортика может привести к перегреву и деформации при дальнейшей эксплуатации.
Для аккуратного снятия бортика потребуется угловая шлифмашина (болгарка) с лепестковым кругом средней зернистости или токарный станок, если доступ к нему имеется. Важно работать плавно, не нарушая геометрию тормозной поверхности. Удаление бортика выполняется строго по касательной, с постоянным контролем глубины съёма, чтобы исключить повреждение основной части диска.
После обработки рекомендуется провести финишную зачистку мелкозернистым абразивом, чтобы убрать острые кромки и микрозаусенцы. Это минимизирует риск повреждения тормозных колодок и улучшит посадку. Обязательно очистите диск от металлической пыли и остатков абразива перед сборкой – наличие посторонних частиц может стать причиной неравномерного износа или шума при торможении.

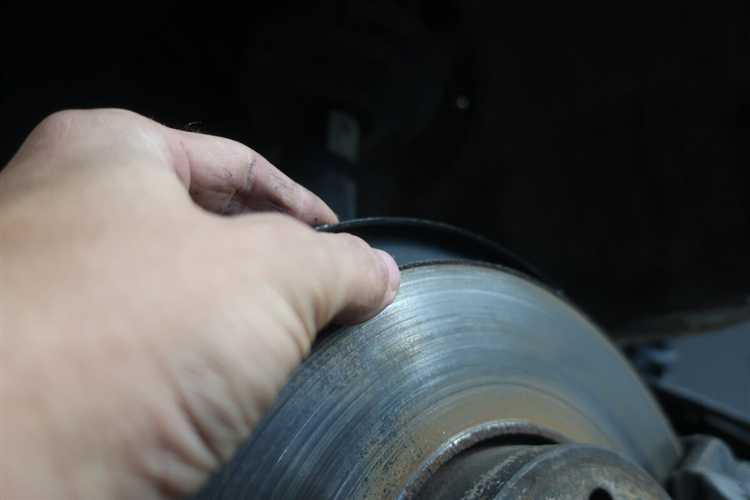

Как определить необходимость снятия бортика на тормозном диске
Бортик на тормозном диске образуется вследствие неравномерного износа – основная рабочая поверхность стачивается, а по краю сохраняется нетронутый металл. Этот выступ может мешать установке новых колодок, снижать эффективность торможения и вызывать вибрации при работе тормозной системы.
Определить необходимость снятия бортика можно визуально и с использованием измерительных инструментов. Для оценки состояния диска рекомендуется выполнить следующие действия:
- Снимите колесо и осмотрите внешний и внутренний край тормозного диска. Наличие выраженного буртика толщиной более 1 мм уже считается критичным.
- Проведите пальцем по краю рабочей поверхности. Чётко ощутимый выступ указывает на неравномерный износ.
- Измерьте толщину диска штангенциркулем в центральной зоне и в области буртика. Если разница превышает 0,8–1 мм, необходимо снять бурт или заменить диск.
- Сравните измеренную толщину диска с минимально допустимым значением, указанным производителем (обычно выбито на внутренней части диска или указано в сервисной документации). Если остаточная толщина после снятия буртика окажется ниже нормы – диск подлежит замене, а не обработке.
Также стоит обратить внимание на косвенные признаки:
- Новые колодки не входят в суппорт даже при полностью сжатом поршне.
- Во время торможения ощущаются пульсации в педали или посторонние звуки (стук, скрежет).
- Колодки изнашиваются неравномерно или слишком быстро.
При наличии одного или нескольких из указанных признаков рекомендуется произвести демонтаж колеса и провести диагностику тормозных дисков. Своевременное снятие бортика повышает безопасность и продлевает срок службы тормозных компонентов.
Подбор инструмента для снятия буртика без повреждения диска
Для аккуратного удаления буртика с тормозного диска рекомендуется использовать токарный резец с твердосплавной напайкой, установленный на стационарном токарном станке или портативной станине, предназначенной для обработки тормозных дисков без демонтажа. Обычные абразивные круги, как правило, не обеспечивают нужной точности и могут привести к перегреву поверхности диска.
Если применяется ручной инструмент, допустим только специализированный скребок с регулируемым упором, который исключает перекосы и неравномерное снятие слоя. Угол атаки резца должен быть не более 15 градусов, чтобы предотвратить образование задиров и микротрещин.
Для измерения остаточной толщины и контроля симметрии съёма требуется микрометр с глубиномером и часовой индикатор. Эти приборы позволяют поддерживать геометрию тормозного диска в пределах допусков производителя и исключают перекосы при повторной установке колодок.
Работа с диском должна вестись только при надежной фиксации детали. В полевых условиях можно использовать универсальный зажимной адаптер с центровкой по ступице. Это позволяет избежать биения после снятия буртика.
Применение угловой шлифовальной машины с лепестковым кругом допустимо только при отсутствии токарного оборудования, и лишь при минимальной глубине буртика. Используемый круг должен иметь зернистость не крупнее P80 и работать на низких оборотах – не выше 3000 об/мин.
Наличие средств пылеудаления обязательно. Мелкодисперсная металлическая пыль при снятии буртика может попасть в направляющие и тормозной механизм, поэтому вытяжка с фильтрацией или пылесос промышленного класса – обязательный элемент оснащения рабочего места.

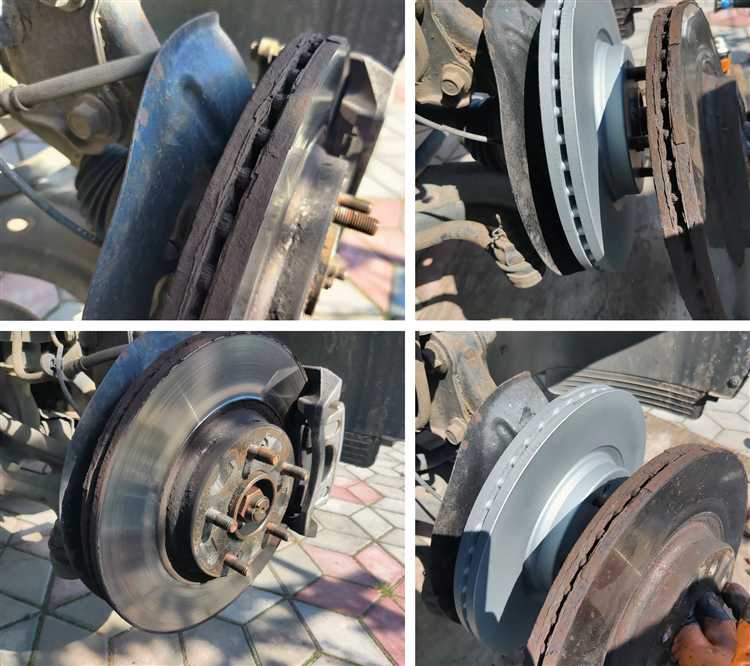

Подготовка рабочей зоны и тормозного узла перед обработкой
Перед началом снятия бортика с тормозного диска необходимо обеспечить чистоту и безопасность рабочей зоны. Работы проводятся на ровной поверхности с надежной фиксацией автомобиля на домкратах и подставках. Убедитесь, что стояночный тормоз отпущен, особенно если обработке подлежит задний тормозной диск.
Снимите колесо и оцените доступ к тормозному узлу. Для свободного доступа к рабочей поверхности диска демонтируйте суппорт и, при необходимости, тормозные колодки. Суппорт подвесьте на проволоку или крюк, не допуская натяжения тормозного шланга. Проверка шланга на наличие повреждений перед началом работ обязательна.
Очистите диск и прилегающие элементы от грязи, пыли и ржавчины с помощью металлической щетки и очистителя тормозов. Особое внимание уделите зоне перехода от рабочей поверхности к бортику, чтобы избежать попадания абразива на поверхность в процессе обработки.
Проверьте состояние направляющих и посадочных поверхностей ступицы. При наличии деформаций или ржавчины следует выполнить их механическую очистку до металлического блеска. Использование проникающей смазки допустимо только вне зоны тормозного диска.
Все действия проводите в перчатках и защитных очках. Воздух в помещении должен быть хорошо вентилируемым. Перед началом обработки убедитесь в полной неподвижности тормозного диска и отсутствии посторонних предметов в рабочей зоне.
Последовательность действий при снятии буртика с помощью токарного станка
Перед началом работ тормозной диск необходимо демонтировать с автомобиля и тщательно очистить от грязи, коррозии и остатков тормозной пыли. Для этого подходит щетка по металлу и обезжиривающий состав. Особое внимание следует уделить посадочной поверхности и вентиляционным каналам.
Диск закрепляется в токарном патроне строго по центру. При установке важно исключить биение, иначе возможен неравномерный съём металла. Для фиксации рекомендуется использовать мягкие проставки, предотвращающие повреждение рабочей поверхности. Контроль соосности выполняется с помощью индикатора часового типа.
Для обработки используется резец с твердосплавной напайкой, установленный на минимальный вылет. Резец настраивается так, чтобы рабочая кромка касалась края буртика. Начинать следует с малой глубины резания – 0,1–0,2 мм, чтобы избежать задиров и перегрева металла. Скорость подачи – низкая, обороты – в пределах 150–300 об/мин в зависимости от диаметра диска.
Удаление буртика выполняется в несколько проходов с постепенным увеличением глубины до полного устранения ступеньки. Важно контролировать равномерность съёма по всей окружности. По завершении обработки фаску на внешнем крае диска желательно снять вручную наждачным камнем для устранения острых кромок.
После токарной обработки диск необходимо снова очистить, промыть и просушить. Перед установкой на ступицу нужно убедиться в отсутствии остаточного биения и в том, что толщина диска после съема буртика остаётся в пределах допустимых значений, указанных производителем.
Удаление буртика вручную с использованием абразивного инструмента
Для снятия буртика вручную применяют шлифовальные камни, лепестковые круги или наждачные ленты, установленные на угловую шлифовальную машину (болгарку) с регулировкой оборотов. Оптимальный диаметр круга – от 115 до 125 мм, зернистость – P60–P100. Жесткий абразив предпочтительнее, так как позволяет быстрее сформировать ровную кромку без перегрева металла.
Перед началом работы тормозной диск необходимо зафиксировать, чтобы исключить смещение. Для этого подойдет монтаж на ступицу автомобиля или установка в тисках с прокладками из меди или алюминия, предотвращающими повреждение контактной поверхности.
Работа выполняется при средних оборотах (4000–6000 об/мин), плавными поступательными движениями вдоль окружности буртика. Важно удерживать инструмент под углом 10–15° к рабочей поверхности, не допуская зарывания абразива в металл. Неравномерное давление приводит к образованию канавок, поэтому нагрузка должна быть стабильной, без резких рывков.
Процесс контроля осуществляется визуально и с помощью штангенциркуля. Остаточная высота буртика после обработки не должна превышать 0,1–0,2 мм. При перегреве возможна локальная закалка поверхности, что приведёт к микротрещинам – во избежание этого нужно делать паузы и применять водяное или воздушное охлаждение.
После завершения обработки следует удалить металлическую пыль с поверхности с помощью обезжиривателя и мягкой ткани. Контрольное вращение диска в сборе позволит выявить возможные биения, возникающие из-за неравномерного съёма материала.

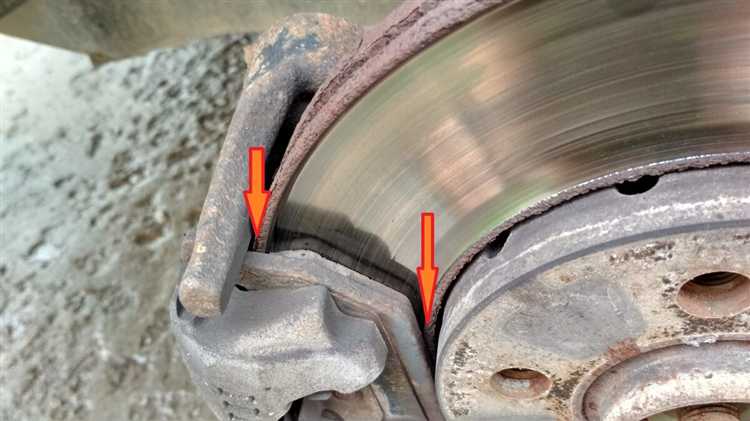

Контроль толщины и состояния тормозного диска после обработки
После снятия бортика обязательна проверка толщины тормозного диска на рабочей поверхности. Минимально допустимая толщина диска указывается производителем и обычно находится в диапазоне 20–24 мм для легковых автомобилей. Используйте микрометр или штангенциркуль с точностью не менее 0,01 мм для измерений. Измерения проводят в нескольких точках по окружности диска, чтобы выявить возможные отклонения и неравномерный износ.
Наряду с толщиной проверяйте состояние поверхности тормозного диска. Обращайте внимание на наличие трещин, рисок, задиров и задиров после обработки. Если на диске заметны глубокие борозды или дефекты, не подлежащие устранению шлифовкой, рекомендуется заменить диск.
Контроль геометрии диска проводится с помощью индикатора часового типа для выявления биения по толщине и плоскости. Допустимое биение обычно не превышает 0,03 мм. При превышении этого значения диск подлежит замене или дополнительной шлифовке.
Внимание уделяйте ровности снятого бортика – неправильная обработка может привести к нарушению баланса диска и ухудшению эффективности торможения. После проверки толщины и состояния, если параметры находятся в пределах нормы, диск можно устанавливать обратно, соблюдая рекомендации по затяжке креплений и моменту затяжки.
Вопрос-ответ:
Как определить, что бортик на тормозном диске нужно снимать?
Бортик образуется вследствие износа и неровного контакта колодок с диском. Если при установке новых колодок или после обработки диска вы замечаете заедание, шумы или вибрации при торможении, это может указывать на наличие бортика. Также визуальный осмотр показывает выступающую кромку, которая мешает равномерному прижатию колодок. В таком случае снятие бортика поможет восстановить правильную работу тормозной системы.
Какие инструменты подходят для аккуратного снятия бортика с тормозного диска без повреждений?
Для снятия бортика чаще всего используют ручные абразивные инструменты: наждачную бумагу с крупной зернистостью, напильники с мелкой насечкой или специальные шлифовальные круги на дрели с низкими оборотами. Также применяют токарный станок для точной обработки. Главная задача — удалить выступающий металл без образования царапин и повреждений рабочей поверхности. Инструменты должны быть заточены и использоваться с контролем усилия, чтобы избежать перегрева и деформации.
Можно ли снять бортик самостоятельно или лучше обратиться в сервис?
Возможность самостоятельного снятия зависит от опыта и наличия подходящего инструмента. Аккуратное удаление требует контроля толщины диска, ровности поверхности и избегания перегрева. Если есть уверенность в навыках и оборудовании, процедура может быть выполнена в гараже. В противном случае стоит доверить работу специалистам, так как неправильно снятый бортик приведёт к снижению безопасности и быстрому износу тормозов.
Как проверить толщину тормозного диска после удаления бортика, чтобы убедиться в его безопасности?
Толщину проверяют с помощью микрометра или штангенциркуля в нескольких точках по рабочей поверхности диска. Значение должно соответствовать техническим нормам производителя автомобиля — минимально допустимая толщина обычно указана в руководстве. После снятия бортика важно убедиться, что толщина осталась в пределах безопасного уровня и диск не имеет трещин или деформаций. При сомнениях проводят балансировку и дополнительный визуальный контроль.
