Подлокотник в Volkswagen Passat B6 представляет собой съемный модуль, закрепленный на центральной консоли болтами с шестигранными головками. Его демонтаж может потребоваться при ремонте механизма фиксации, замене обивки или установке дополнительных аксессуаров. Процедура не требует специального инструмента, но потребует аккуратности и точного следования последовательности действий.
Перед началом работ необходимо отодвинуть передние сиденья максимально назад для обеспечения свободного доступа. Рекомендуется использовать комплект торцевых головок с трещоткой – болты подлокотника обычно затянуты ключом на 13 мм. Также может понадобиться пластиковая лопатка для аккуратного снятия декоративных накладок без повреждения пластика.
Конструкция подлокотника включает два основных крепления: переднее скрыто под заглушкой в нише хранения, заднее – под декоративной накладкой, расположенной у основания стойки. При демонтаже стоит обратить внимание на разъёмы, если в подлокотнике предусмотрены розетка 12 В или USB-порт. Отключение следует производить при выключенном зажигании, чтобы избежать короткого замыкания.
Подготовка инструментов и обеспечение доступа к центральной консоли
Для снятия подлокотника на Passat B6 потребуется минимальный набор инструментов: крестовая отвёртка, торцовая головка на 10 мм с удлинителем и пластиковые лопатки для демонтажа обшивки. Металлический инструмент использовать для снятия пластиковых элементов не рекомендуется – он оставляет повреждения.
Перед началом работ необходимо отключить минусовую клемму аккумулятора – в зоне консоли могут находиться провода под напряжением. Сдвиньте передние сиденья максимально назад, чтобы обеспечить свободный доступ к задней части центральной консоли. Также рекомендуется заранее удалить из бардачка и подстаканников все предметы, чтобы они не мешали работе.
Далее нужно демонтировать декоративные вставки и пластиковые накладки по бокам консоли. Они фиксируются на защёлках, поддеваются аккуратно пластиковой лопаткой. После этого снимаются два винта, расположенных с внутренней стороны задней части консоли, под крышкой вещевого отделения.
Обеспечение полного доступа также требует временного извлечения декоративной рамки вокруг ручки стояночного тормоза. Она удерживается на защёлках и аккуратно вынимается движением вверх. После этого открывается доступ к основным креплениям подлокотника.
Как демонтировать пластиковую накладку подлокотника
Перед началом демонтажа необходимо полностью поднять подлокотник вверх до упора, чтобы обеспечить доступ к внутренним креплениям. Работа выполняется при помощи пластикового съемника или тонкой плоской отвертки, обмотанной изолентой для защиты пластика от повреждений.
- Осторожно вставьте съемник в щель между корпусом подлокотника и накладкой с одной из сторон (чаще всего с задней части, обращённой к заднему ряду сидений).
- Аккуратно подденьте накладку и пошагово освобождайте защёлки, двигаясь по периметру. На накладке обычно установлены 4–6 пластиковых фиксаторов, которые удерживают её в посадочном гнезде.
- После снятия накладки отложите её в сторону, предварительно осмотрев фиксаторы на предмет повреждений. При наличии трещин или изломов следует заменить элемент, так как повторная установка будет ненадёжной.
Доступ к внутренним винтам и механизму фиксации крышки подлокотника открывается только после снятия накладки. При последующей установке не требуется применения силы – накладка должна плотно встать на защёлки при лёгком нажатии по периметру.
Откручивание креплений подлокотника внутри консоли
После снятия накладки подлокотника и обеспечения доступа к внутренней части консоли, необходимо перейти к откручиванию креплений, фиксирующих корпус подлокотника. Обычно крепёж выполнен в виде двух винтов TORX T20 или T25, расположенных на металлическом основании подлокотника.
Перед началом работ рекомендуется подготовить магнитный держатель для бит, чтобы избежать падения винтов внутрь тоннеля. Доступ к винтам часто затруднён проводкой, и требуется аккуратность, чтобы не повредить жгуты и разъёмы рядом с креплениями.
Откручивать винты нужно поочерёдно, придерживая корпус подлокотника другой рукой. Если корпус немного «прилип», его следует слегка раскачать, не прилагая чрезмерного усилия. После снятия креплений подлокотник можно аккуратно извлечь вверх и назад, не задевая пластиковые направляющие внутри консоли.
В некоторых комплектациях возможен дополнительный фиксатор в виде пластикового язычка ближе к передней части основания. Его необходимо отжать тонкой отверткой перед окончательным извлечением подлокотника.
Снятие крышки подлокотника и отсоединение от корпуса
Крышка подлокотника на Passat B6 крепится к корпусу при помощи двух пластиковых шарниров, расположенных с внутренней стороны механизма. Чтобы снять её, необходимо открыть подлокотник до упора и зафиксировать в максимально открытом положении.
Далее потребуется тонкая плоская отвёртка или пластиковый съёмник. С внутренней стороны подлокотника аккуратно подденьте защёлки, удерживающие крышку на шарнирах. Будьте внимательны: чрезмерное усилие может привести к поломке пластика.
После освобождения крышки от шарнирных фиксаторов, потяните её вверх под небольшим углом – это позволит отсоединить крепление без повреждений. Если крышка держится туго, проверьте наличие защёлки в центральной части шарнира – на некоторых модификациях предусмотрена дополнительная блокировка.
При снятии крышки важно избегать перекоса, иначе пластиковые оси шарниров могут треснуть. После демонтажа крышку можно отложить в сторону и перейти к разборке остальных компонентов подлокотника.
Особенности конструкции подлокотника на Passat B6 с климат-контролем

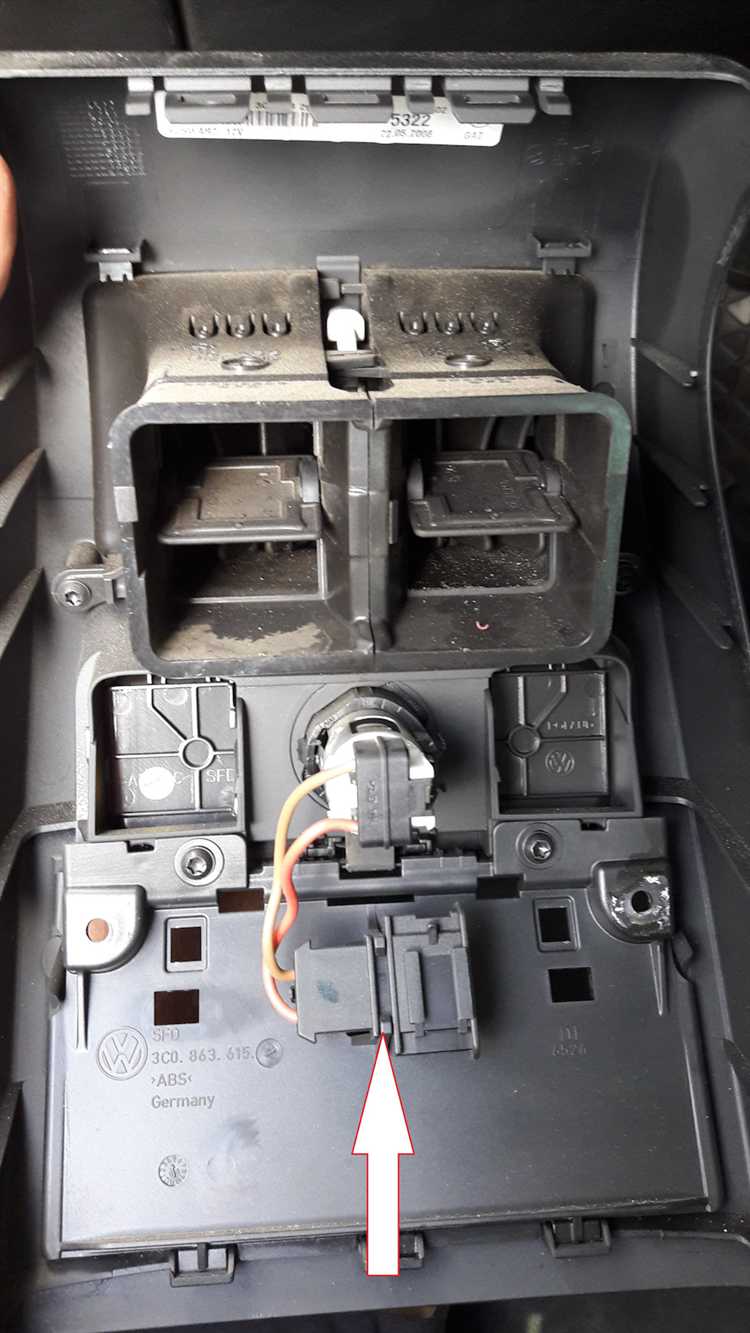

В комплектациях Passat B6 с задним климат-контролем подлокотник представляет собой модуль, интегрированный с воздуховодами и электрическими компонентами. Внутри центральной консоли проходят два воздуховода, идущих от основного блока климатической системы к задней части подлокотника. Их демонтаж требует повышенной аккуратности, чтобы не повредить пластиковые каналы и резиновые уплотнители.
Съемная крышка подлокотника в этой версии соединена не только механическими шарнирами, но и может иметь кабель питания для подсветки или USB-разъема – в зависимости от конфигурации. Перед отсоединением крышки рекомендуется отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания при работе с электрической частью.
В передней части основания подлокотника расположена плата управления распределением воздуха, которая крепится к внутренней части корпуса консоли. При демонтаже необходимо снять нижнюю часть консоли (в районе заднего тоннеля) и отсоединить фишки питания вентилятора и блока управления, если таковые имеются.
Крепление воздуховодов осуществляется защёлками и винтами под Torx T20. При демонтаже важно не тянуть элементы на себя без предварительного ослабления фиксации – возможны трещины в пластиковых соединениях. После демонтажа воздуховоды нужно отложить отдельно, чтобы исключить их деформацию.
Особое внимание стоит уделить сборке: воздуховоды должны быть герметично соединены с центральным магистральным каналом, а разъёмы питания – надёжно зафиксированы. Нарушение в герметизации приводит к снижению эффективности обдува заднего ряда сидений.
Проверка и замена повреждённых элементов механизма подлокотника
После снятия подлокотника осмотрите крепления и шарниры на предмет трещин, деформаций и износа. Особое внимание уделите пластиковым фиксаторам и металлическим крепежным элементам, которые чаще всего выходят из строя.
Для проверки подвижности шарниров аккуратно раскройте и закройте механизм, выявляя люфты и заклинивания. Если присутствуют посторонние звуки или затруднённое движение, рекомендуется заменить изношенные детали.
При замене пластиковых фиксаторов используйте оригинальные запчасти Volkswagen или качественные аналоги, так как неправильные размеры ухудшают фиксацию. Для снятия старых элементов потребуется плоская отвертка или специализированный съемник пластиковых клипс.
Металлические крепления осмотрите на наличие коррозии и деформаций. При необходимости очистите резьбу и замените болты на новые с подходящей маркировкой, чтобы обеспечить надежное крепление.
Перед сборкой нанесите на движущиеся части механизмов легкое смазывающее средство на основе силикона или литиевой смазки для снижения трения и предотвращения шума.
После установки подлокотника проверьте его устойчивость и плавность хода, убедитесь в отсутствии люфтов и защелкивании механизма. В случае повторных проблем выполните повторную диагностику элементов крепления.
Сборка подлокотника после ремонта или замены
Перед началом сборки убедитесь в исправности всех деталей механизма и отсутствии повреждений крепежных элементов. Собирайте подлокотник на ровной поверхности, чтобы избежать деформаций.
- Установите внутренний каркас подлокотника на его посадочное место в центральной консоли, ориентируясь по направляющим и защелкам.
- Подсоедините все электрические разъёмы, если подлокотник оборудован подсветкой или климат-контролем. Проверьте плотность соединений, чтобы избежать обрывов контактов.
- Зафиксируйте каркас винтами и болтами согласно заводской схеме. Используйте ключ с динамометрическим контролем, чтобы избежать перетяжки и повреждения резьбы. Рекомендуемый момент затяжки – 8–10 Н·м.
- Установите пластиковую накладку, аккуратно защёлкивая её по периметру. Проверяйте равномерность прилегания без зазоров.
- Наденьте и закрепите крышку подлокотника. При наличии фиксаторов убедитесь, что они плотно входят в гнёзда без лишнего усилия.
- Проверьте работу подлокотника: открытие, закрытие, фиксацию положения, отсутствие люфтов и посторонних звуков.
Если после сборки возникают сложности с фиксацией или ходом подлокотника, повторно проверьте правильность установки элементов и целостность крепежа. Не допускайте чрезмерных усилий при защёлкивании пластиковых деталей – возможны трещины.
Для улучшения скольжения механизмов рекомендуется использовать литиевую смазку, нанося её тонким слоем на подвижные части перед установкой.
Вопрос-ответ:
Какие инструменты понадобятся для снятия подлокотника на Passat B6?
Для снятия подлокотника на Passat B6 обычно требуется крестовая отвертка, торкс-ключи (чаще всего T20 или T25), а также пластиковые клипсы или лопатки для аккуратного отсоединения облицовочных панелей. Дополнительно полезно иметь магнитный держатель для винтов, чтобы не потерять мелкие детали во время работы.
Как правильно отсоединить крышку подлокотника, чтобы не повредить крепления?
Крышка подлокотника на Passat B6 фиксируется защёлками и иногда дополнительными винтами под торкс. Чтобы снять её без повреждений, следует аккуратно поддеть крышку пластиковой лопаткой по периметру, постепенно освобождая защёлки. Если есть винты, их нужно сначала открутить. Силу прикладывать равномерно, избегая резких рывков, чтобы не сломать крепления или не поцарапать обшивку.
Какие особенности имеет подлокотник с климат-контролем на Passat B6 при демонтаже?
Подлокотник с климат-контролем содержит дополнительные проводные соединения и вентиляционные каналы. Перед снятием необходимо отключить разъёмы питания и управления климатической системой. Также следует аккуратно отсоединить воздуховоды, чтобы не повредить их. После снятия подлокотника важно проверить целостность проводки и обеспечить правильное подключение при установке назад.
Как проверить исправность механизма подлокотника и заменить сломанные детали?
Для проверки механизма подлокотника нужно сначала снять его и осмотреть крепления, шарниры и фиксаторы на предмет износа или повреждений. Если обнаружены сломанные или сильно изношенные элементы, их лучше заменить на новые, подходящие по модели. При сборке важно обеспечить плавное и жёсткое движение механизма без люфта. В случае затруднений с открытием или закрытием подлокотника причина чаще всего в изношенных пружинах или деформации креплений.
