Поломка одной или нескольких клавиш синтезатора – не повод обращаться в сервис или менять инструмент целиком. Современные модели, такие как Yamaha PSR, Casio CTK и Roland GO:KEYS, позволяют производить ремонт без специализированного оборудования. Главное – понимать конструкцию клавиатуры и действовать поэтапно.
Механизм большинства синтезаторов устроен по типу “качелей” – клавиши крепятся к общей плате и взаимодействуют с контактной резинкой или сенсорной панелью. Для замены понадобится отвертка (крестовая или шлицевая, в зависимости от модели), пластиковый инструмент для поддевания элементов корпуса, запасная клавиша (желательно оригинальная) и изопропиловый спирт для очистки контактных групп.
Перед началом работ важно отключить питание, снять все внешние кабели и зафиксировать синтезатор на ровной поверхности. Рекомендуется сделать фото внутренней части перед разборкой, чтобы при сборке вернуть все элементы на свои места без ошибок. Особое внимание следует уделить шлейфам и платам – одно неловкое движение может повредить дорожки или разъемы, что усложнит ремонт.
Замена клавиши требует аккуратности. При демонтаже клавиатурного модуля следует соблюдать порядок извлечения элементов и не прилагать чрезмерное усилие – крепления могут быть хрупкими. После установки новой клавиши необходимо проверить свободный ход и отсутствие заеданий. Только после этого синтезатор можно собрать и протестировать в рабочем режиме.
Как определить неисправную клавишу на синтезаторе
Перед началом ремонта необходимо точно локализовать неисправную клавишу. Это позволит избежать разборки всего инструмента без необходимости.
- Включите синтезатор и выберите звук с быстрым откликом, например фортепиано или орган. Это упростит восприятие реакции клавиши.
- Проверьте каждую клавишу поочерёдно. Обратите внимание на следующие признаки:
- отсутствие звука при нажатии;
- задержка отклика после нажатия;
- прерывистое или хрипящее звучание;
- слишком слабая или слишком громкая атака без изменения силы нажатия.
- Подключите наушники для исключения влияния внешней акустики. Иногда неисправности проявляются только при более точном прослушивании.
- Если синтезатор поддерживает функцию MIDI Out, подключите его к компьютеру через MIDI-интерфейс и используйте любую MIDI-мониторинговую программу (например, MIDI-OX для Windows или MIDI Monitor для macOS). Нажимайте клавиши и следите, отправляет ли подозрительная клавиша сигнал. Отсутствие события Note On/Off указывает на неисправность контакта или платы.
- Если клавиша работает, но чувствительность отличается от других, используйте встроенные калибровочные функции (если предусмотрены) или сравните данные velocity в MIDI-мониторе. Нестабильное значение velocity при одинаковом усилии указывает на загрязнение или износ контактной группы.
После точного определения неисправной клавиши можно переходить к демонтажу и замене.
Необходимые инструменты и материалы для замены клавиш
Для аккуратной и безопасной замены клавиш на синтезаторе потребуется набор специализированных инструментов. В первую очередь необходима крестовая отвертка подходящего размера – большинство моделей используют винты с головкой PH1 или PH2. Перед разборкой убедитесь, что винты не спрятаны под наклейками или резиновыми ножками.
Пинцет с изогнутыми концами удобен для извлечения мелких элементов, особенно пружин или фиксаторов, не повреждая окружающие детали. Чтобы избежать статического разряда, используйте антистатический браслет, подключённый к заземлённому объекту.
Пластиковые лопатки или медиаторы пригодятся для вскрытия корпуса без риска повредить защёлки или оставить царапины. Не применяйте металлические предметы для этих целей – они могут повредить корпус синтезатора.
Для очистки внутренней части клавиатурного механизма используйте мягкую кисть и сжатый воздух. Это позволит удалить пыль, не нарушив целостность контактов.
Запасные клавиши должны полностью соответствовать модели синтезатора. При покупке обращайте внимание на форму крепления, цвет и длину штока. Некоторые производители, например Yamaha или Korg, используют уникальные крепёжные системы, несовместимые с универсальными клавишами.
Дополнительно рекомендуется иметь силиконовую смазку для пластиковых механизмов – она уменьшит трение и продлит срок службы новых клавиш. Не используйте минеральные масла: они разрушают пластик и вызывают прилипание пыли.
Для финальной сборки потребуется мягкая ткань без ворса, чтобы не оставить отпечатков на новых клавишах и защитить поверхность корпуса при обратной установке.

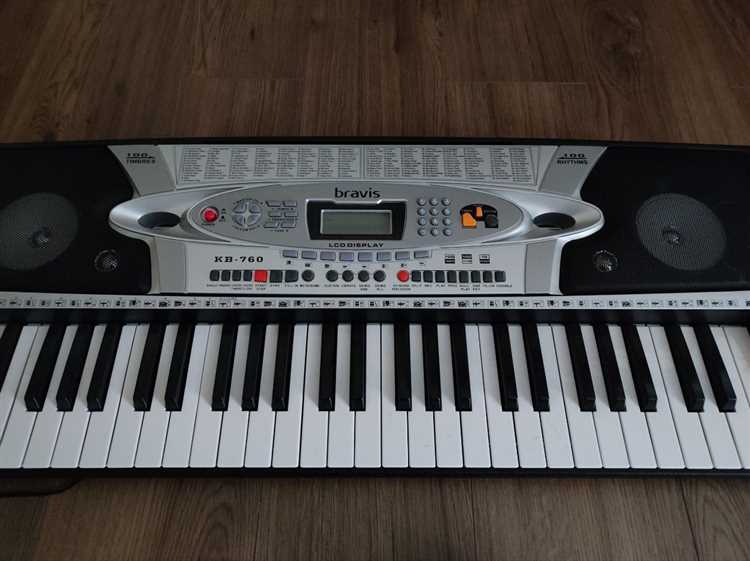

Подготовка синтезатора к разборке: отключение и разбор корпуса
Перед началом работы обесточьте синтезатор: отключите питание и извлеките батарейки, если они установлены. Убедитесь, что устройство полностью отключено от всех внешних источников – блок питания, MIDI-интерфейсы, аудиокабели.
Установите синтезатор на устойчивую ровную поверхность клавишами вниз, предварительно подложив мягкую ткань, чтобы избежать повреждений лицевой панели. Используйте крестовую отвертку подходящего размера для откручивания винтов с задней стороны корпуса. Некоторые модели имеют скрытые винты под наклейками или резиновыми ножками – аккуратно снимите их, чтобы получить доступ.
После удаления всех креплений осторожно разделите верхнюю и нижнюю половины корпуса. Не прилагайте усилий – если корпус не открывается, проверьте наличие дополнительных винтов по бокам или в нишах под динамиками. При разделении частей корпуса обратите внимание на внутренние шлейфы: если они соединяют панели, аккуратно отсоедините их, запоминая расположение разъёмов.
Разместите винты в отдельную ёмкость и пометьте, откуда они были извлечены, так как длина и шаг резьбы могут различаться. Это упростит обратную сборку и исключит повреждение резьбы.
Как аккуратно извлечь повреждённую клавишу
Перед началом работ отключите синтезатор от электропитания и, при наличии, извлеките батареи. Разместите инструмент на устойчивой поверхности клавишами вверх. Подготовьте крестовую отвёртку, пластиковую лопатку (или медиатор), тонкий пинцет и фонарик.
Снимите верхнюю крышку корпуса, открутив винты на нижней панели. Количество и расположение винтов зависит от модели – для Yamaha PSR обычно требуется удалить 10–14 винтов по периметру. Осторожно приподнимите крышку, следя за шлейфами, которые могут быть соединены с платой. Если шлейфы мешают доступу – зафиксируйте крышку в открытом положении, не отключая кабели.
Найдите сломанную клавишу. Чаще всего клавиши держатся на защёлках и направляющих. Слегка надавите на тыльную часть клавиши (со стороны механизма) и подденьте переднюю часть пластиковой лопаткой. Не используйте металлические инструменты – они легко повреждают механизм и корпус.
После освобождения клавиши из направляющих аккуратно извлеките её вверх, не прикладывая усилий. Если клавиша зажата соседними – сначала снимите их, чтобы не повредить фиксирующие выступы. Обратите внимание на возвратную пружину: в некоторых моделях она расположена под клавишей и может выпасть при снятии. Сразу отложите её отдельно.
Осмотрите клавишу и посадочное место. Если имеются остатки пластика или пыль, удалите их мягкой кисточкой. Перед установкой новой клавиши убедитесь в целостности защёлок и отсутствии трещин в опоре механизма.
Установка новой клавиши: пошаговая инструкция
Перед установкой отключите синтезатор от сети и извлеките все батареи. Переверните корпус и отвинтите заднюю крышку, фиксируя порядок и расположение винтов. Снимите крышку, аккуратно поддев пластиковые защелки, если они имеются.
Найдите блок клавиш. Отсоедините шлейфы, запомнив их положение. Освободите фиксирующие винты или зажимы, удерживающие клавишный модуль. Аккуратно извлеките модуль и положите на антистатическую поверхность.
Определите повреждённую клавишу. Снимите её, поддев тонкой отверткой снизу, одновременно нажимая на фиксирующие элементы, если предусмотрено. Не прилагайте чрезмерное усилие – пластиковые крепления легко ломаются.
Возьмите новую клавишу, убедитесь в полном совпадении формы, длины и типа (белая или чёрная, левая или правая сторона). Совместите направляющие выступы и аккуратно вставьте клавишу до щелчка, проверив, что она не болтается и не заедает.
Проверьте возврат клавиши в исходное положение при отпускании. Убедитесь, что пружинный механизм (если он используется) установлен правильно. Соберите клавишный блок, подключите шлейфы обратно.
Закрепите модуль в корпусе, затянув винты без перекоса. Установите заднюю крышку, соберите корпус, подключите синтезатор и протестируйте клавишу на всех уровнях чувствительности. При любых посторонних звуках или заеданиях повторите разбор и проверку установки.
Проверка работоспособности после замены клавиши
После установки новой клавиши необходимо убедиться в корректной работе механизма и электрических контактов. Проверка включает несколько этапов:
- Визуальный осмотр. Убедитесь, что клавиша ровно установлена, не заедает при нажатии, не перекошена относительно соседних.
- Проверка механики хода. Клавиша должна возвращаться в исходное положение без заеданий и с одинаковым усилием по всей длине хода.
- Тестирование контактов. Для этого подключите синтезатор к источнику питания и запустите тестовый режим или используйте MIDI-отслеживание на компьютере.
Если у синтезатора нет встроенного теста клавиш, можно использовать сторонние программы, отслеживающие сигнал с MIDI-интерфейса:
- Нажмите новую клавишу несколько раз с разной силой и скоростью.
- Проверьте, что каждый нажатие фиксируется без задержек и «залипаний».
- Проверьте отсутствие ложных срабатываний при отпускании клавиши.
При обнаружении проблем:
- Перепроверьте правильность установки пружин и упоров.
- Осмотрите контакты на загрязнения или повреждения.
- Проверьте пайку и соединения проводов на предмет трещин или ослабления.
Финальная проверка заключается в игре на синтезаторе, обращая внимание на чувствительность и плавность звучания замены клавиши в реальных условиях.
Устранение возможных ошибок после самостоятельного ремонта
Если после замены клавиш синтезатора появились сбои в работе, сначала проверьте правильность подключения контактных дорожек и шлейфов. Частая ошибка – неплотный контакт или неправильная ориентация разъёмов, что приводит к пропаданию звука на отдельных клавишах.
Проверьте состояние контактных площадок под клавишами. Если после установки новые клавиши не реагируют, возможно, контакт загрязнён или повреждён. Используйте изопропиловый спирт для очистки и осторожно протрите поверхность без сильного нажима.
Обратите внимание на механическую сборку клавиш. Неправильное положение фиксирующих элементов или защёлок вызывает залипание клавиш или их неполное возвращение в исходное положение. Пересоберите механизмы, следя за симметрией и свободным ходом.
Если после ремонта синтезатор не включается, проверьте целостность предохранителей и отсутствие повреждений на плате управления. Нередко короткое замыкание возникает из-за остатков пыли, металлических стружек или плохо изолированных проводов.
При ошибках в отклике клавиш используйте мультиметр для проверки сопротивления контактных дорожек. Сопротивление вне нормы указывает на разрыв или износ, требующий дополнительной пайки или замены частей шлейфа.
Вопрос-ответ:
Какие инструменты нужны для замены клавиш на синтезаторе своими руками?
Для замены клавиш понадобятся крестовая отвертка, пинцет или маленькие щипцы, смазка для механических деталей, а также новые клавиши, подходящие к вашей модели синтезатора. Полезно иметь и тряпочку для очистки внутренних деталей от пыли перед сборкой.
Можно ли заменить клавиши на синтезаторе самостоятельно, если у меня нет опыта в ремонте?
Да, замена клавиш вполне доступна даже новичкам, если внимательно следовать инструкции и не спешить. Главное — аккуратно разобрать корпус, не повредить шлейфы и крепежные элементы. Рекомендуется фотографировать процесс разборки, чтобы было проще собрать устройство обратно.
Почему некоторые клавиши на синтезаторе начинают заедать и как это исправить?
Причины заедания клавиш обычно связаны с попаданием пыли, грязи или высыханием смазки в механизме. Для устранения проблемы нужно очистить внутренние детали мягкой щеткой и нанести немного специальной смазки на оси и направляющие клавиш.
Как подобрать подходящие клавиши для замены на синтезаторе?
Оптимально использовать клавиши, которые выпускает производитель вашего синтезатора или совместимые аналоги от проверенных поставщиков. Размер, форма и крепления должны совпадать, иначе клавиши не будут правильно работать или заедать.
Сколько времени обычно занимает процесс замены нескольких клавиш на синтезаторе?
В среднем на замену 5-10 клавиш уходит около 1-2 часов, включая разборку, очистку, установку новых деталей и сборку. Если делать все аккуратно и без спешки, можно избежать ошибок и повторного разборки.
