Датчик давления масла контролирует уровень и давление масла в системе двигателя, передавая данные в электронный блок управления или на приборную панель. Провод от этого датчика должен быть подключен к соответствующему входу контроллера или сигнализатору, чтобы обеспечить корректное отображение информации и своевременное реагирование на возможные проблемы.
В современных автомобилях провод датчика давления масла чаще всего подключается к блоку управления двигателем (ЭБУ), где данные обрабатываются и используются для корректировки работы мотора. В некоторых моделях провод может идти напрямую на комбинацию приборов, особенно если система не поддерживает электронное управление.
Правильное подключение провода требует учета полярности и надежной фиксации контактов, чтобы исключить ложные сигналы или перебои в передаче данных. Рекомендуется использовать заводские разъемы и соблюдать схемы электропроводки конкретной модели автомобиля, что позволит избежать повреждений оборудования и обеспечит стабильную работу системы контроля давления масла.
Типы разъёмов для подключения провода датчика давления масла
Разъёмы с герметичной изоляцией используются в автомобилях с высоким уровнем вибрации и попаданием влаги, обеспечивая надежное соединение и защиту от коррозии. Часто встречаются разъёмы фирмы Delphi и Bosch, выполненные из прочного пластика с резиновыми уплотнителями.
Некоторые модели датчиков давления масла оснащены штекерами с 2 или 3 контактами: один для сигнала, другой для питания или заземления. При подключении важно соблюдать полярность и целостность проводников, чтобы избежать ложных сигналов или повреждения электронной системы.
В редких случаях применяются контактные колодки с винтовым креплением, обеспечивающие надежное механическое соединение, но требующие более аккуратного монтажа и инструментов.
При замене датчика или его проводки рекомендуется использовать оригинальные разъёмы производителя автомобиля или их аналоги с идентичными техническими характеристиками для обеспечения корректной работы системы контроля давления масла.
Важный аспект – правильная фиксация и герметизация разъёма, так как попадание масла, грязи или влаги способно вызвать коррозию контактов и сбои в передаче сигнала.
Проверка состояния разъёма включает визуальный осмотр на наличие трещин, загрязнений и надежность фиксации, а при необходимости – очистку контактной группы специализированными средствами для электроники.

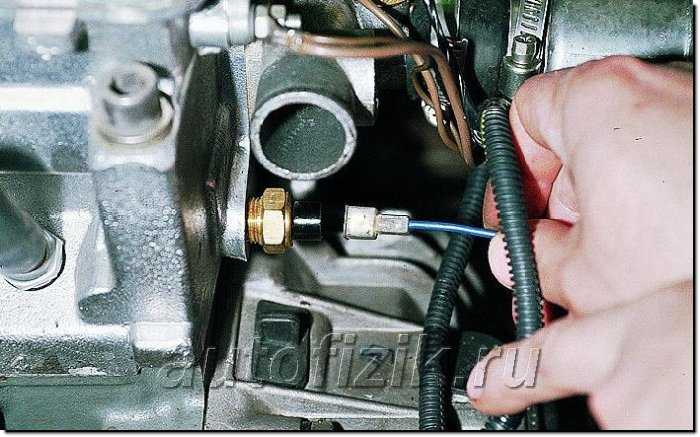

Как определить контакт для подключения провода на блоке двигателя
Для правильного подключения провода от датчика давления масла необходимо точно определить контакт на блоке двигателя. Обычно это контакт, расположенный рядом с резьбовым отверстием для самого датчика.
Первым шагом следует визуально осмотреть разъём или контактную площадку на блоке двигателя. Контакт может быть в форме металлической шпильки или гайки с резьбой, на которую фиксируется разъём проводки датчика.
В современных двигателях контакт часто представляет собой пластиковый разъём с одним или двумя штырьками. При отсутствии инструкции по эксплуатации необходимо руководствоваться маркировкой на разъёме или штатной электросхемой автомобиля.
Если разъём не промаркирован, можно использовать мультиметр для проверки целостности цепи: один щуп – на контакт датчика давления масла, другой – на кузов или массу. При правильном контакте сопротивление должно соответствовать норме, обычно в пределах нескольких Ом.
В некоторых случаях контакт для провода находится непосредственно на корпусе датчика и подключается через специальный штекер, который входит в разъём с фиксацией для предотвращения самопроизвольного отсоединения.
Рекомендуется избегать подключения провода к неподходящим металлическим частям двигателя, так как это может привести к неправильным показаниям или повреждению датчика.
Для гарантии правильного подключения следует обратиться к технической документации конкретной модели двигателя или к сервисной информации производителя автомобиля.
Подключение провода датчика давления масла к панели приборов автомобиля
Провод от датчика давления масла необходимо подключить к соответствующему контакту на панели приборов, обычно на входе датчика давления масла или аналоговом входе приборной панели.
Для правильного подключения выполните следующие шаги:
- Определите провод датчика по цвету и сечению – чаще всего используется одножильный провод с изоляцией красного или зеленого цвета.
- Найдите разъем или клемму на приборной панели, обозначенную как «Oil Pressure», «Давление масла» или схематически в виде масляной канистры.
- Используйте мультиметр для проверки целостности провода и контакта, чтобы исключить обрывы или короткие замыкания.
- Подключите провод датчика к указанному контакту панели с помощью клеммного соединения или пайки с последующей изоляцией.
- Заземлите датчик через корпус двигателя или отдельный провод согласно схеме автомобиля.
После подключения выполните проверку работы:
- Запустите двигатель и проверьте показания индикатора давления масла.
- При нормальном давлении стрелка должна занять среднее положение или индикатор не должен показывать аварийные значения.
- При отсутствии реакции проверьте целостность соединений и исправность датчика.
Внимание: у некоторых моделей автомобилей применяется цифровой датчик с передачей сигнала по отдельному протоколу, требующий специального интерфейса панели приборов.
Рекомендуется использовать оригинальные разъемы и следовать электрической схеме конкретной модели автомобиля для надежности и точности показаний.
Роль проводов датчика давления масла в системе управления двигателем
Провода датчика давления масла обеспечивают передачу точных сигналов от сенсора к электронному блоку управления (ЭБУ). По этим сигналам ЭБУ контролирует давление масла в системе смазки двигателя и принимает решения, влияющие на работу мотора и безопасность.
Основной провод передает аналоговый или цифровой сигнал, отражающий текущие значения давления масла. Этот сигнал необходим для своевременного обнаружения отклонений давления от нормы, что предотвращает повреждения двигателя из-за недостаточной смазки.
Дополнительные провода могут использоваться для подачи питания датчику и заземления, что обеспечивает стабильность и точность измерений. Нарушения в проводке (короткое замыкание, обрыв, коррозия контактов) ведут к ошибкам в показаниях и, как следствие, к некорректной работе системы управления.
Правильное подключение и надежная изоляция проводов минимизируют помехи и обеспечивают долговременную стабильность сигнала. При прокладке рекомендуется избегать близости к источникам электромагнитных помех, таких как высоковольтные кабели зажигания и генератор.
В современных автомобилях данные от датчика давления масла могут использоваться не только для индикации на приборной панели, но и для регулировки параметров работы двигателя, например, изменения режимов работы масляного насоса или ограничения оборотов при критическом давлении.
Проверка целостности и правильности подключения провода датчика давления масла
Для проверки целостности провода от датчика давления масла необходимо использовать мультиметр в режиме измерения сопротивления. Отсоедините провод от датчика и измерьте сопротивление между его концами – значение должно быть близким к нулю, без обрывов или замыканий на корпус.
Осмотрите провод на наличие механических повреждений: трещин, заломов, потертостей изоляции. Поврежденный участок необходимо заменить или изолировать, чтобы исключить короткое замыкание и некорректные сигналы.
Правильность подключения провода проверяется по схеме конкретного автомобиля. Обычно контакт от датчика подключается к входу ЭБУ или панели приборов. Убедитесь, что контакт надежно закреплен, отсутствует коррозия или загрязнения на клеммах.
Если провод имеет разъем, проверьте плотность его соединения, отсутствие люфтов и окислов. При необходимости разъем очистите с помощью специальных средств для электрических контактов.
При включенном зажигании с подключенным проводом можно проверить напряжение на проводе мультиметром в режиме постоянного тока. Значение напряжения должно соответствовать паспортным данным датчика и не иметь скачков.
Проверка правильности подключения также включает контроль работы индикатора давления масла на панели приборов. Если индикатор не реагирует на изменения давления, возможно, провод подключен неправильно или поврежден.
В случаях сомнений используйте диагностический сканер для считывания ошибок датчика давления масла, что позволит выявить проблемы с проводкой и соединениями.
Особенности подключения провода датчика давления масла на разных моделях автомобилей
В автомобилях отечественного производства (например, ВАЗ, ГАЗ) провод от датчика давления масла обычно подключается к однопиновому разъёму, расположенному на блоке двигателя рядом с датчиком. В таких системах чаще всего используется простой контакт на 12 В для подачи сигнала на контрольную лампу или ЭБУ.
Иностранные модели с более сложной системой управления двигателем (например, Toyota, Volkswagen) оснащены многоконтактными разъёмами, где провод датчика давления масла подключается к выделенному пину в жгуте, идущем к ЭБУ. В этих случаях важно точно соблюдать цветовую маркировку проводов и их расположение, чтобы избежать короткого замыкания и неправильной диагностики.
В современных автомобилях с цифровыми системами мониторинга давления масла (BMW, Audi) провод датчика подключается к специализированному разъёму с дополнительной защитой от влаги и вибраций. Используются экранированные провода для снижения помех. Подключение требует применения фирменных разъёмов и инструментов для обжима контактов.
На дизельных двигателях с турбонаддувом (например, Ford Transit, Mercedes Sprinter) провод датчика давления масла часто подключается через промежуточный блок управления, который обрабатывает сигнал и передает его на приборную панель. Важно использовать оригинальные детали и соблюдать порядок подключения для корректной работы системы.
В электромобилях и гибридных моделях (Tesla, Toyota Prius) датчик давления масла используется редко или отсутствует, но если он есть, то подключение провода осуществляется через специальный модуль управления, интегрированный в систему контроля электродвигателя. Подключение требует точного соблюдения схем электропроводки производителя.
Во всех случаях при подключении провода датчика давления масла рекомендуется проверять состояние контактов, надежность крепления и отсутствие повреждений изоляции, поскольку от правильного подключения зависит точность показаний и безопасность работы двигателя.
Вопрос-ответ:
Куда именно подключается провод от датчика давления масла в автомобиле?
Провод от датчика давления масла обычно подключается к блоку управления двигателем (ЭБУ) или напрямую к панели приборов, где отображается информация о давлении масла. В зависимости от модели автомобиля это может быть отдельный разъем на датчике, а сам провод идет к электронному модулю, который обрабатывает сигнал и передает данные на индикатор или в систему управления. В некоторых случаях провод подключается через промежуточный разъем или колодку для удобства обслуживания.
Можно ли самостоятельно подключить провод от датчика давления масла, если он отключен или поврежден?
Подключить провод от датчика давления масла самостоятельно возможно, если есть базовые навыки работы с электрическими соединениями и доступ к схеме электропроводки автомобиля. Важно правильно определить контакт и тип разъема, а также соблюдать полярность и качество соединения — плохой контакт может привести к неверным показаниям или сбоям в системе. При замене поврежденного провода рекомендуется использовать провод с подходящим сечением и изоляцией, а после подключения проверить работу датчика через приборную панель или диагностический сканер.
Как определить, какой провод идет от датчика давления масла в разъеме двигателя?
Чтобы определить провод, идущий от датчика давления масла, нужно иметь доступ к электросхеме автомобиля или технической документации. Обычно датчик имеет один или два контакта — один на питание или массу, другой на выход сигнала. При отсутствии схемы можно использовать мультиметр: отсоединить разъем датчика и прозвонить провода, проверяя наличие напряжения и сопротивления. Также помогает визуальный осмотр — провод часто отличается цветом изоляции или маркировкой. В некоторых автомобилях провод легко проследить от датчика до панели приборов или ЭБУ.
Какие ошибки возникают при неправильном подключении провода от датчика давления масла?
Неправильное подключение провода от датчика давления масла может привести к отсутствию показаний на приборной панели, ложным сигналам тревоги или к ошибкам в работе системы управления двигателем. В худших случаях это вызывает срабатывание аварийного режима двигателя, снижая его мощность для предотвращения повреждений. Также возможны ложные диагностические коды, которые усложняют поиск неисправностей. Часто причиной становится перепутанный контакт питания и сигнала, плохой контакт в разъеме или повреждение изоляции.
Можно ли использовать универсальный провод для подключения датчика давления масла или нужно обязательно оригинальный?
В большинстве случаев допускается использовать провод с аналогичными характеристиками по сечению, изоляции и сопротивлению, если оригинальный поврежден или отсутствует. Главное — обеспечить надежное и устойчивое соединение, выдерживающее вибрации и температурные нагрузки под капотом. Однако стоит учитывать тип разъема и совместимость по длине и материалу, чтобы не повредить датчик или систему. В редких случаях автопроизводитель может рекомендовать только оригинальные комплектующие для сохранения гарантии и точности показаний.
Куда именно подключается провод от датчика давления масла в автомобиле?
Провод от датчика давления масла обычно подключается к приборной панели автомобиля, точнее к системе, которая отвечает за отображение информации о давлении масла. В современных автомобилях это может быть электронный блок управления (ЭБУ) или непосредственно индикатор давления масла на приборной панели. В зависимости от конструкции датчика и автомобиля, провод может иметь один или несколько контактов, которые нужно правильно подсоединить к разъёму датчика и к соответствующим контактам на панели или ЭБУ. Для точного подключения следует руководствоваться схемой электрооборудования конкретной модели автомобиля.
