Датчик массового расхода воздуха (ДМРВ) и датчик абсолютного давления (ДАД) применяются в системах управления впрыском топлива, но работают по разным принципам. ДМРВ измеряет фактическое количество воздуха, проходящего через впускной тракт, что позволяет точно дозировать подачу топлива. Он чаще всего устанавливается перед дроссельной заслонкой и реагирует на изменение массы воздуха в реальном времени. Распространённые типы ДМРВ – пленочные и нитевые, с выходным сигналом в виде напряжения или частоты.
ДАД, в отличие от ДМРВ, оценивает давление во впускном коллекторе относительно абсолютного вакуума. Это позволяет косвенно определить количество поступающего воздуха, особенно в турбированных двигателях, где давление сильно колеблется. ДАД часто интегрируется с датчиком температуры воздуха (IAT) для расчёта плотности воздуха по формуле уравнения состояния идеального газа. Он менее чувствителен к загрязнению и обычно дешевле в обслуживании и замене.
Выбор между ДМРВ и ДАД зависит от конфигурации двигателя. На атмосферных моторах часто применяют ДМРВ для точного контроля топливовоздушной смеси. В турбированных и форсированных двигателях чаще устанавливают ДАД, поскольку он точнее отражает условия внутри коллектора при изменении наддува. При модернизации систем управления возможно заменить ДМРВ на ДАД, но это требует перепрошивки блока управления с пересчётом топливных карт.
Для диагностики неисправностей важно учитывать тип установленного датчика. У ДМРВ типичными симптомами поломки являются плавающие обороты и повышенный расход топлива. При сбоях в работе ДАД возможны рывки при разгоне и ошибки по смеси. Проверка должна проводиться с использованием мультиметра или сканера OBD2 с анализом графика напряжения на разных режимах работы двигателя.

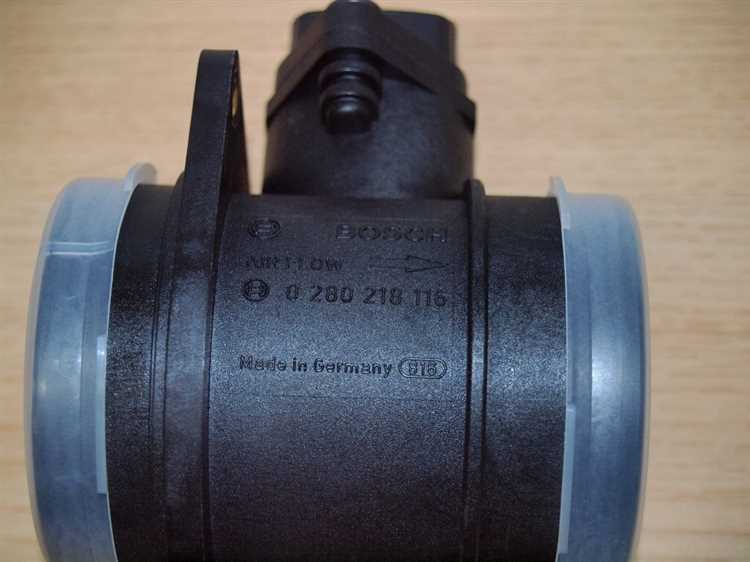

Принцип работы ДМРВ и ДАД: как измеряется воздух
Датчик массового расхода воздуха (ДМРВ) измеряет массу воздуха, поступающего во впускной коллектор, с высокой точностью. Наиболее распространённый тип – горяченитевой. В его конструкции используется платиновая нить или пленка, нагреваемая до постоянной температуры. По мере прохождения воздушного потока часть тепла уносится, и контроллер оценивает, сколько энергии требуется для поддержания заданной температуры. Это значение прямо пропорционально массе воздуха. Такой подход позволяет учитывать плотность и температуру воздуха без дополнительных коррекций.
Датчик абсолютного давления (ДАД) работает иначе. Он измеряет давление во впускном коллекторе относительно абсолютного вакуума. В конструкции применяется пьезоэлектрический или емкостной сенсор, чувствительный к изменениям давления. Контроллер на основе сигнала от ДАД, температуры воздуха и оборотов двигателя рассчитывает объём воздуха, а затем и его массу по формуле из закона Бойля-Мариотта. Такой метод менее точен при резких изменениях оборотов и требует температурной коррекции.
Для систем с ДАД требуется калибровка по температуре и атмосферному давлению, особенно в турбированных моторах, где перепады давления значительны. ДМРВ более стабилен в условиях переменной плотности воздуха, но чувствителен к загрязнению.
Расположение датчиков в системе впуска и их влияние на точность
Точность измерения воздуха напрямую зависит от места установки датчика. Неправильное расположение может привести к систематическим ошибкам в расчёте топливной смеси и вызвать отклонения в работе двигателя.
Датчик массового расхода воздуха (ДМРВ) устанавливается до дроссельной заслонки, как можно ближе к воздухоочистителю. Такое размещение позволяет регистрировать общий объём воздуха, поступающего в двигатель, до его сжатия или перемешивания с парами масла и топливными испарениями.
- Желательно избегать изгибов и сужений впускного тракта перед ДМРВ – турбулентность воздуха снижает точность измерений.
- ДМРВ не должен располагаться слишком близко к источникам вибрации или тепла, например, к ГБЦ – это влияет на стабильность сигнала.
- После установки необходимо выполнить адаптацию блока управления, чтобы учесть конкретное расположение датчика и особенности воздушного потока.
Датчик абсолютного давления (ДАД) обычно размещается непосредственно на впускном коллекторе или соединяется с ним через вакуумную трубку. Он фиксирует давление в ресивере после дроссельной заслонки, то есть в точке, где воздух уже прошёл через узкие места, дроссель и потенциальные турбулентные зоны.
- При установке ДАД важно исключить утечки и обеспечить герметичность соединений – даже небольшое подсасывание воздуха искажает данные.
- Оптимально, если датчик размещён как можно ближе к цилиндрам, но вне зоны прямого воздействия пульсаций от клапанов.
- Избыточная длина соединительной трубки между ДАД и коллектором снижает отклик системы – появляются запаздывания в передаче давления.
На практике при замене штатного впускного тракта, особенно при установке спортивных фильтров и резонаторов, часто нарушается оптимальное расположение ДМРВ. Это приводит к ошибкам в расчёте подачи топлива, нестабильному холостому ходу и увеличению расхода. Аналогично, нештатное расположение ДАД при тюнинге турбонаддува может вызвать неправильные расчёты наддува и сбои в алгоритмах управления.
При любых модификациях системы впуска необходимо учитывать штатную геометрию и обеспечивать условия, близкие к заводским. Только при корректном размещении датчиков можно рассчитывать на точную работу системы управления двигателем.

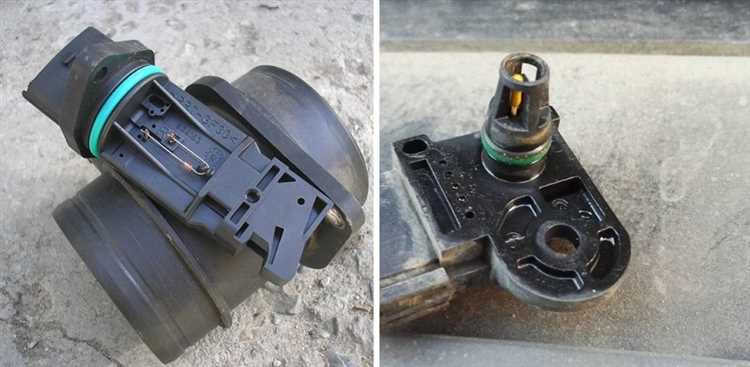

Различия в выходных сигналах и способах обработки данных ЭБУ
Датчик массового расхода воздуха (ДМРВ) формирует выходной сигнал, пропорциональный массе проходящего воздуха. Чаще всего используется аналоговый сигнал с напряжением в диапазоне 0,5–5 В. Значение напряжения напрямую зависит от количества воздуха, проходящего через измерительный элемент. Некоторые модели применяют цифровой выход с частотной модуляцией сигнала, особенно в системах с высокой помехоустойчивостью.
Датчик абсолютного давления (ДАД) передаёт ЭБУ информацию о давлении во впускном коллекторе, обычно также в виде аналогового сигнала. Диапазон напряжения чаще всего составляет от 0,2 до 4,9 В. В отличие от ДМРВ, этот сигнал отражает не массу воздуха, а разрежение (или давление) во впуске, что требует дополнительных вычислений с учётом температуры воздуха и оборотов двигателя.
Алгоритмы обработки ЭБУ существенно различаются. При использовании ДМРВ блок управления получает прямое значение массы воздуха, что упрощает расчёт топливной смеси. Это ускоряет отклик системы и снижает зависимость от других параметров.
При применении ДАД ЭБУ рассчитывает массу воздуха косвенно, используя формулу: m = (p × V) / (R × T), где p – давление, V – объём цилиндров, R – газовая постоянная, T – температура. Такой подход требует точной синхронизации с датчиком температуры воздуха и положением дроссельной заслонки. Ошибки одного из входных параметров могут привести к неправильному расчёту топливной смеси.
Рекомендовано учитывать, что при модернизации систем впуска или переходе с одного типа датчика на другой, требуется адаптация прошивки ЭБУ. Неправильная обработка сигналов может вызвать ошибки по смеси, повышенный расход топлива или потерю мощности.
Как влияет выбор датчика на расход топлива и динамику
Тип используемого датчика напрямую влияет на точность расчёта объёма подаваемого топлива. ДМРВ (датчик массового расхода воздуха) измеряет массу воздуха, поступающего в цилиндры, что позволяет ЭБУ дозировать топливо с минимальной погрешностью. Это особенно заметно в условиях переменной нагрузки, при резких ускорениях и работе на низких оборотах, где изменение воздушного потока может быть непредсказуемым.
При использовании ДАД (датчика абсолютного давления) расход воздуха рассчитывается косвенно – через показания давления и температуры, а также с учётом оборотов двигателя. Такой подход требует точной калибровки и надёжной модели заполнения цилиндров. При неудачно подобранных калибровках возможны ошибки в дозировке топлива, что приводит либо к переобогащению смеси (повышенный расход), либо к её обеднению (ухудшение тяги и отклик на педаль газа).
В турбированных моторах ДАД более предпочтителен, так как способен учитывать надув и отображать давление после компрессора. Однако при некорректной настройке ECU или неточном сенсоре возникает провал тяги на переходных режимах и ухудшение стабильности AFR. В атмосферных двигателях точность ДАД ниже по сравнению с ДМРВ, особенно на холостом ходу и при плавной езде.
Для городского цикла, где часты резкие разгоны и сбросы газа, ДМРВ обеспечивает более стабильное соотношение смеси и прогнозируемый отклик. Это снижает расход на 5–10% по сравнению с эквивалентной системой на ДАД при тех же условиях. Однако в системах, где требуется минимизация сопротивления впуску (например, при установке производительных впусков), ДАД обеспечивает более гибкую архитектуру без ограничений по конструкции воздуховода.
Выбор датчика должен учитывать характеристики двигателя, наличие наддува, режимы эксплуатации и цели настройки – экономия топлива, отклик, стабильность смеси. Замена одного типа на другой требует полной перенастройки прошивки ЭБУ, иначе возможны значительные отклонения от оптимальных параметров.
Совместимость с турбированными и атмосферными двигателями
Датчик абсолютного давления (ДАД) лучше подходит для турбированных двигателей, так как способен точно учитывать как разрежение, так и избыточное давление наддува. Это критично для расчёта топливоподачи при работе под высоким давлением, особенно в режимах резкого ускорения. ДАД позволяет ЭБУ корректно управлять смесью и опережением зажигания в зависимости от текущей нагрузки и наддува.
В атмосферных моторах ДАД тоже применяется, но точность дозирования воздуха ниже по сравнению с датчиком массового расхода воздуха (ДМРВ), особенно в условиях резких перепадов температуры и давления. ДМРВ предпочтителен для таких двигателей, так как измеряет реальное количество поступающего воздуха, не полагаясь на расчёт по косвенным параметрам. Это обеспечивает более точную топливную коррекцию в широком диапазоне оборотов и нагрузок.
Установка ДМРВ на турбированные двигатели встречается реже из-за сложности калибровки при высоких расходах воздуха и необходимости учёта перепадов давления до и после турбины. Также при сильном наддуве возможно искажение сигнала ДМРВ, что ограничивает его применение без дополнительных адаптаций системы впуска.
При выборе между ДАД и ДМРВ важно учитывать особенности конструкции двигателя: наличие наддува, объём, поведение на частичных нагрузках и требования к точности дозирования топлива. В турбированных системах предпочтение чаще отдаётся ДАД, в атмосферных – ДМРВ.
Ошибки и неисправности: признаки, причины и диагностика
Датчик массового расхода воздуха (ДМРВ) при выходе из строя часто вызывает нестабильные обороты двигателя, рывки при разгоне и повышенный расход топлива. На приборной панели может появиться ошибка P0101 или P0102, указывающая на неправильные показания расхода воздуха.
Основные причины сбоев – загрязнение чувствительного элемента пылью или масляными отложениями, механические повреждения проводки, окисление контактов и нарушение герметичности корпуса.
Диагностика включает проверку напряжения питания и сигнала мультиметром, осмотр датчика на наличие загрязнений и визуальный контроль соединений. Важен также анализ ошибок через диагностический сканер для точного определения сбоя.
Датчик абсолютного давления (ДАД) сигнализирует о неисправности через коды ошибок P0105–P0108. Признаки – снижение мощности двигателя, задержки в отклике на педаль газа, затруднённый запуск при холодном двигателе.
Причины включают загрязнение или засорение вакуумной магистрали, поломку встроенного сенсора и выход из строя электроники. Повреждение мембраны приводит к искажению данных о давлении во впускном коллекторе.
Диагностика проводится с помощью диагностического сканера, измерения напряжения сигнала и давления в коллекторе с помощью манометра. Проверка состояния вакуумных трубок и целостности разъемов обязательна для исключения внешних факторов.
Правильное и своевременное выявление неисправностей датчиков напрямую влияет на работу двигателя и экономичность автомобиля.
Вопрос-ответ:
В чем принципиальная разница между датчиком массового расхода воздуха (ДМРВ) и датчиком абсолютного давления (ДАД)?
ДМРВ измеряет количество воздуха, проходящего через впускной тракт двигателя, фиксируя массовый расход. Обычно он работает по принципу горячей проволоки или пленки, измеряя охлаждение элемента воздухом. ДАД фиксирует давление в системе впуска относительно абсолютного нуля давления (вакуума). На основе данных ДАД вместе с температурой воздуха можно вычислить массу воздуха, поступающего в двигатель. То есть ДМРВ измеряет напрямую массу воздуха, а ДАД — давление, от которого затем рассчитывается масса воздуха.
Какие особенности установки и эксплуатации влияют на точность работы датчиков массового расхода и абсолютного давления?
ДМРВ требует правильного расположения во впускном тракте, где поток воздуха стабилен и не имеет резких турбулентностей, иначе показания будут искажены. Он также чувствителен к загрязнениям и пыли, которые могут ухудшить его работу. ДАД устанавливается в месте, где можно измерить абсолютное давление во впуске, часто после дроссельной заслонки. Его точность зависит от герметичности вакуумной линии и отсутствия утечек. При повреждении проводки или сильных колебаниях температуры возможны сбои в показаниях обоих типов датчиков.
Как выбор между датчиком массового расхода и абсолютного давления влияет на управление двигателем в турбированных и атмосферных моторах?
В атмосферных двигателях, где давление воздуха примерно равно атмосферному, использование ДМРВ часто предпочтительнее, так как он напрямую измеряет поступающий воздух и обеспечивает быстрый отклик. В турбированных моторах давление во впуске меняется значительно, и ДАД вместе с дополнительными параметрами помогает точнее вычислить массу воздуха с учётом избыточного давления турбины. В таких случаях ДАД обычно надежнее для контроля подачи топлива и оптимизации работы мотора, особенно при повышенных нагрузках.
Какие типичные признаки указывают на неисправность датчиков массового расхода или абсолютного давления, и как проводится их диагностика?
При сбоях в работе ДМРВ наблюдаются резкое ухудшение динамики двигателя, нестабильный холостой ход, повышенный расход топлива, ошибки в ЭБУ с кодами, связанными с датчиком расхода воздуха. Для диагностики используют мультиметр и диагностический сканер, проверяют сопротивление и напряжение сигнала. ДАД при неисправности вызывает проблемы с запуском, провалы при ускорении, нестабильную работу двигателя, а также ошибки, связанные с датчиком давления впуска. Диагностика включает проверку герметичности вакуумной линии, измерение выходного сигнала и сравнение с эталонными значениями. Важно проверить целостность проводки и соединений обоих датчиков.
