Как на esp лед матрицу

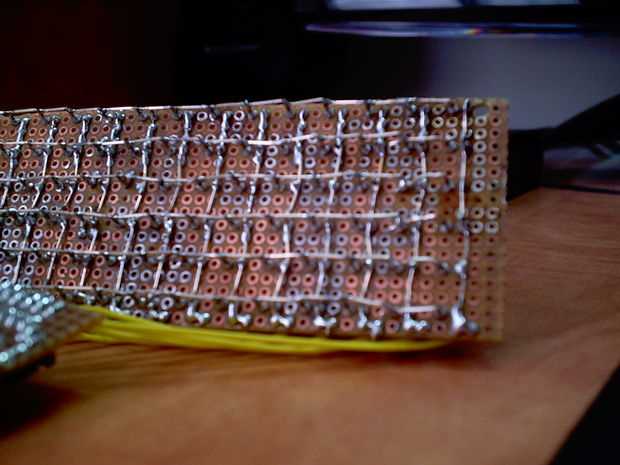

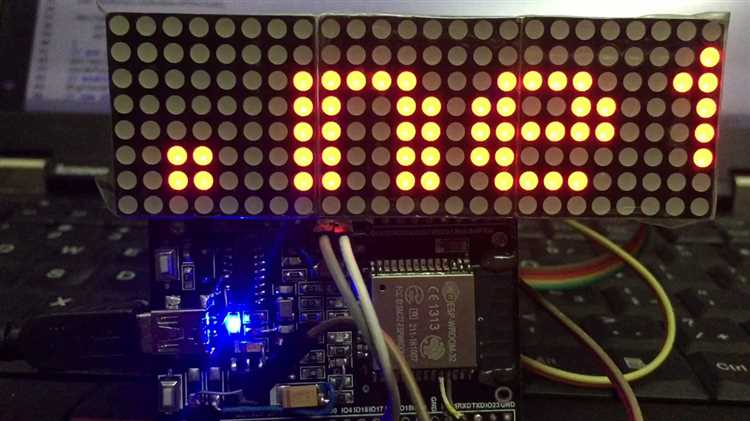

Подключение LED матрицы к контроллеру ESP позволяет создавать динамические дисплеи, бегущие строки и визуальные эффекты, не используя сложное оборудование. Наиболее часто применяются матрицы формата 8×8, 16×16 или 32×8 с драйверами MAX7219 или HT1632, которые управляются по интерфейсу SPI. Для ESP8266 и ESP32 удобнее всего задействовать аппаратный SPI, чтобы снизить нагрузку на процессор и избежать мерцания при высокой частоте обновления.

После аппаратного соединения необходимо установить библиотеку, подходящую под выбранный драйвер. Для матриц на MAX7219 хорошо подходит MD_MAX72XX или LedControl, а для RGB-матриц на чипах HUB75 – PxMatrix. Важно сразу указать корректное количество модулей, направление их соединения и частоту обновления. Например, для бегущей строки на цепочке из четырёх 8×8 модулей потребуется задать параметр «4» при инициализации, иначе часть матрицы останется неактивной.

Перед подбором ESP необходимо определить тип LED матрицы. Для динамичных проектов чаще применяют адресные матрицы на основе чипов WS2812B или SK6812. Они управляются по одному цифровому пину и не требуют внешних регистров сдвига, что упрощает подключение к ESP32 или ESP8266. Такие матрицы подходят для анимаций и эффектов с высокой частотой обновления.

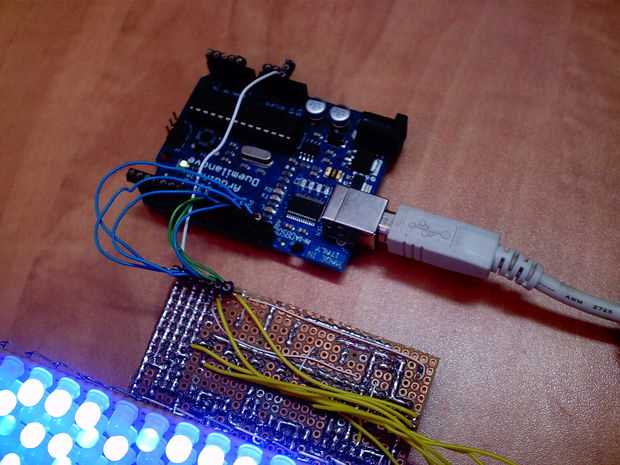

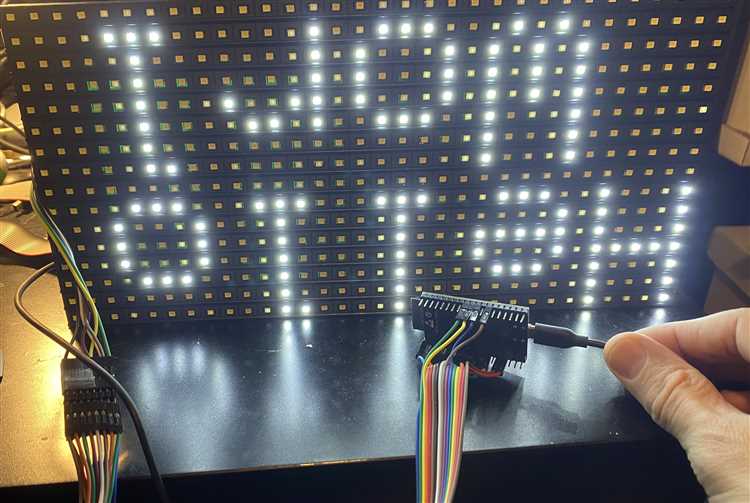

Для текстовых и информационных панелей популярны модульные матрицы с драйверами типа HUB75 (например, серии P10 и P5). Они требуют параллельного управления и высокой скорости передачи данных, поэтому оптимально использовать ESP32 с его большим количеством GPIO и поддержкой библиотек вроде PxMatrix или ESP32-HUB75-MatrixPanel-I2S-DMA. ESP8266 справляется только с небольшими панелями и сниженной частотой обновления.

При выборе модели ESP учитывайте доступную память и количество свободных пинов. Для матриц на WS2812B достаточно одного GPIO и минимального объёма памяти, но для HUB75 и крупных панелей критична скорость работы шины и наличие аппаратного SPI/I2S, где ESP32 имеет явное преимущество.

Схема подключения матрицы к ESP и питание

Ленты и панели с чипами WS2812B или SK6812 питаются строго от стабильных 5 В. При длинной цепочке светодиодов рекомендуется отдельный блок питания с током не менее 60 мА на каждый диод. Для матрицы 8×8 потребуется около 4 А при максимальной яркости.

Чтобы избежать сбоев, между VCC и GND матрицы ставят электролитический конденсатор 1000 мкФ на 6,3 В или выше. На линию данных добавляют резистор 330–470 Ом, включённый последовательно, чтобы защитить первый светодиод от импульсных помех.

Если используется внешний источник питания, его «землю» обязательно соединяют с GND ESP. Длинные провода питания лучше выполнять сечением не менее 0,75 мм², а подачу 5 В на большие матрицы дублировать с обеих сторон, чтобы избежать падения напряжения и неравномерной яркости.

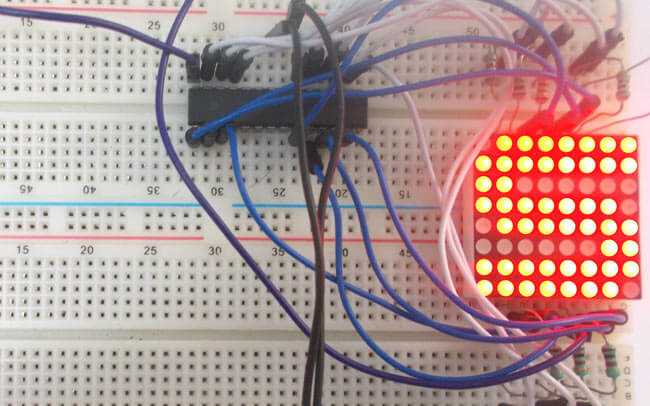

Установка необходимых библиотек и подготовка Arduino IDE

Для работы с LED-матрицей на базе ESP потребуется актуальная версия Arduino IDE (не ниже 1.8.19 или 2.x). После установки откройте «Файл → Настройки» и добавьте в поле «Дополнительные ссылки для менеджера плат» адрес https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json. Это позволит установить поддержку ESP32.

Перейдите в «Инструменты → Плата → Менеджер плат», найдите «esp32» и установите пакет от Espressif Systems. После установки выберите свою модель ESP (например, ESP32 Dev Module) через «Инструменты → Плата».

Для работы с LED-матрицами чаще всего используются библиотеки Adafruit GFX и Adafruit NeoMatrix для адресных светодиодов или PxMatrix для матриц на драйверах HUB75. Их установка выполняется через «Скетч → Подключить библиотеку → Управлять библиотеками…» с последующим поиском и установкой нужной библиотеки.

После установки библиотек рекомендуется перезапустить Arduino IDE и загрузить пример из «Файл → Примеры» соответствующей библиотеки, чтобы убедиться в корректной настройке окружения перед подключением матрицы.

Загрузка тестового скетча для проверки работы матрицы

Подключите ESP к компьютеру через USB и откройте Arduino IDE. В меню Инструменты → Плата выберите вашу модель ESP (например, ESP8266 NodeMCU или ESP32 DevKit). В разделе Порт укажите COM-порт, на котором определяется устройство.

Перед загрузкой убедитесь, что библиотека для работы с матрицей установлена. Для модулей на чипе MAX7219 используйте MD_Parola и MD_MAX72XX, для адресных матриц WS2812 – Adafruit NeoMatrix и Adafruit NeoPixel. Добавьте их через Менеджер библиотек в Arduino IDE.

Создайте новый скетч и вставьте минимальный код для теста. Пример для матрицы WS2812 (8×8 диодов на GPIO 5):

#include <Adafruit_NeoPixel.h>
#define PIN 5
#define WIDTH 8
#define HEIGHT 8
Adafruit_NeoPixel matrix = Adafruit_NeoPixel(WIDTH*HEIGHT, PIN, NEO_GRB + NEO_KHZ800);
void setup() {
matrix.begin();
matrix.show();
}
void loop() {
for(uint16_t i=0; i < matrix.numPixels(); i++) {
matrix.setPixelColor(i, matrix.Color(0, 50, 0));
matrix.show();
delay(50);
}
}

При первой проверке избегайте длительных эффектов и высокой яркости – это облегчает поиск проблем и предотвращает перегрев при ошибках подключения.

Настройка параметров яркости, цвета и размера матрицы

Для управления яркостью LED матрицы на ESP применяют функции, поддерживаемые библиотеками, такими как FastLED или Adafruit_NeoMatrix. В FastLED яркость регулируется через метод FastLED.setBrightness(uint8_t brightness), где значение от 0 до 255 определяет интенсивность свечения. Рекомендуется не поднимать яркость выше 200 для предотвращения перегрева и чрезмерного потребления энергии.

Цвет задается в формате RGB, обычно с использованием объекта типа CRGB. Для точного цвета стоит использовать 8-битные значения компонентов (0–255), что обеспечивает 16 миллионов оттенков. Для корректной цветопередачи нужно учитывать тип используемых светодиодов, например, WS2812B требует последовательной передачи данных, а APA102 поддерживает отдельные линии данных и тактового сигнала, что влияет на код.

Размер матрицы определяется количеством светодиодов по горизонтали и вертикали, например, 16×16 или 32×8. В настройках нужно задать правильные параметры WIDTH и HEIGHT при инициализации объекта матрицы. Это важно для корректного адресного управления пикселями и правильного отображения изображений или текста. Например, в Adafruit_NeoMatrix конструктор принимает размеры и порядок подключения, который влияет на ориентацию и порядок обхода пикселей.

Для оптимальной работы следует выбирать размер матрицы с учетом возможностей ESP: большие матрицы требуют больше памяти и могут вызвать задержки в обновлении. Рекомендуется начинать с 8×8 или 16×16 и использовать двойную буферизацию для плавности анимаций.

Наиболее популярна библиотека PxMatrix, которая поддерживает разные типы RGB LED матриц и обеспечивает аппаратное ускорение для плавной прокрутки и анимации.

1. Инициализация матрицы с указанием размеров, типа панели (например, 64×32, HUB75) и используемых пинов ESP.
2. Выбор шрифта: стандартные 5×7 или кастомные с расширенными символами для кириллицы и графики.
3. Реализация функции прокрутки текста с управлением скоростью, направлением и задержками.
4. Создание простых анимаций через поэтапное обновление кадров, используя буфер изображения.

• display.setTextSize() – для масштабирования шрифта
• display.setTextColor() – установка цвета текста
• display.setCursor() – позиционирование начала текста

Чтобы добиться плавной прокрутки, следует вручную смещать текст по горизонтали с небольшим шагом в цикле, используя display.clearDisplay() перед каждым кадром и display.show() для обновления матрицы.

• Используйте буфер отображения, чтобы исключить мерцание.
• Оптимизируйте скорость SPI или параллельного интерфейса для максимальной частоты обновления.
• При использовании нескольких строк текста разделяйте их по времени или расположению для лучшей читаемости.
• Для сложных анимаций применяйте компрессию данных кадров или генерацию на лету, чтобы сэкономить память ESP.

Вопрос-ответ:

Как правильно выбрать модель LED матрицы для проекта на ESP?

Выбор LED матрицы зависит от нескольких параметров: размера, разрешения, типа светодиодов и протокола управления. Для работы с ESP обычно подходят матрицы с интерфейсом SPI или параллельным подключением, а также модели с контроллерами типа WS2812B или MAX7219. Если требуется отображать текст или простую графику, можно взять матрицу с разрешением 8×8 или 16×16. Для более сложных изображений стоит рассмотреть крупные панели с высоким разрешением и поддержкой аппаратного ускорения. Также стоит обратить внимание на напряжение питания и ток, чтобы подобрать подходящий блок питания и избежать перегрузки.

Какие шаги нужно выполнить для подключения LED матрицы к ESP32?

Сначала подключите питание LED матрицы к источнику 5 В (или другому, в зависимости от модели). Затем соедините управляющие выводы матрицы с соответствующими пинами ESP32, например, MOSI, SCK для SPI или DATA для адресных светодиодов. После физического подключения загрузите на ESP32 подходящую библиотеку, например, FastLED или Adafruit NeoPixel. В коде укажите параметры матрицы: размер, тип светодиодов и пины управления. Затем проверьте работу простого тестового скетча, который зажигает несколько светодиодов. Если всё работает корректно, можно приступать к созданию собственных анимаций и эффектов.

Как настроить яркость и цвет светодиодов на LED матрице с ESP?

Для регулировки яркости и цвета используйте функции библиотеки, которую вы подключили. Например, в FastLED можно применять функцию setBrightness() для изменения уровня яркости, задавая значения от 0 до 255. Цвета задаются через объекты CRGB с параметрами красного, зелёного и синего каналов. Можно реализовать плавное изменение яркости или цветовых переходов с помощью циклов и функций интерполяции. При этом важно учитывать, что высокая яркость значительно увеличивает потребление энергии и нагрев матрицы.

Какие распространённые ошибки возникают при работе с LED матрицей на ESP и как их избежать?

Часто встречаются проблемы с неправильным подключением питания, что ведёт к нестабильной работе или мерцанию светодиодов. Также ошибочно выбранные пины или неверные настройки библиотеки могут привести к отсутствию отклика матрицы. Иногда возникает перегрузка по току при высокой яркости или большом количестве светодиодов. Для устранения этих проблем рекомендуется внимательно проверять схемы подключения, использовать отдельный стабилизированный источник питания для матрицы и внимательно настраивать библиотеку. Проверка работы с простыми тестовыми примерами поможет выявить ошибки на ранних этапах.

Можно ли управлять несколькими LED матрицами одновременно с одного ESP модуля?

Да, возможно подключать и контролировать несколько матриц. Для этого часто используют каскадное соединение адресных светодиодов, где вывод данных одной матрицы подключается к следующей. В программном обеспечении нужно правильно указать общее количество светодиодов и настроить последовательность их адресации. Если матрицы не адресные, а с отдельными контроллерами, можно задействовать несколько интерфейсов SPI или использовать мультиплексирование пинов. Однако важно учитывать ограничение по количеству пинов и производительности ESP, чтобы избежать снижения скорости обновления изображения.

Какие основные компоненты нужны для подключения LED матрицы к ESP и как правильно выбрать модель матрицы?

Для подключения LED матрицы к микроконтроллеру ESP потребуется сама LED матрица, микроконтроллер (например, ESP32 или ESP8266), блок питания, соединительные провода и, при необходимости, уровень преобразователя для согласования напряжений. Выбор матрицы зависит от задачи: если нужна высокая плотность пикселей и яркость, лучше взять матрицу с контроллером типа HUB75 или WS2812B. Также важно учитывать размеры матрицы и ее разрешение, чтобы они соответствовали проекту и возможностям ESP по обработке данных.
