Индикатор на амперметре используется для визуального отображения тока в цепи и позволяет быстро оценивать рабочее состояние оборудования. Корректная настройка индикатора необходима при замене элемента, его калибровке или после проведения ремонтных работ. Ошибки на этом этапе могут привести к искажению показаний или полному выходу прибора из строя.
Перед началом настройки требуется уточнить тип амперметра: стрелочный, цифровой или с комбинированной шкалой. Для стрелочных приборов важна настройка нуля и проверка возврата стрелки при отсутствии тока. Цифровые модели требуют проверки соответствия входного сигнала и отображаемого значения с использованием тестера или эталонного источника тока.
Если индикатор подключён к внешнему шунту, необходимо рассчитать номинал тока по формуле I = V/R, где V – напряжение на шунте, R – его сопротивление. Неверно подобранный шунт искажает шкалу и требует коррекции коэффициента преобразования в настройках прибора.
При наличии на амперметре потенциометров для ручной корректировки показаний следует использовать прецизионный источник тока. Регулировку проводят на нижнем и верхнем диапазонах измерений. После настройки нужно проконтролировать линейность шкалы на промежуточных значениях, чтобы исключить систематическую ошибку.
Выбор типа индикатора для конкретной модели амперметра
Совместимость индикатора с амперметром напрямую зависит от типа выходного сигнала, реализованного в конкретной модели. Амперметры с аналоговым выходом (например, 0–1 мА или 4–20 мА) требуют подключения стрелочных или светодиодных индикаторов, способных воспринимать аналоговое значение тока. Для цифровых амперметров с интерфейсами RS-485, I²C или SPI необходимо использовать индикаторы с соответствующей поддержкой протокола обмена данными.
Перед покупкой индикатора важно уточнить диапазон измерения тока. Если амперметр рассчитан на работу до 10 А, а индикатор поддерживает только до 5 А, показания будут искажены или отсутствовать. При наличии трансформатора тока следует учитывать коэффициент трансформации – например, при 100:5 требуется индикатор, корректно отображающий пересчитанные значения.
Если амперметр встроен в модуль автоматизации, ориентируйтесь на рекомендованные производителем дисплеи. Некоторые модели (например, Omron, Schneider Electric) используют фирменные дисплейные модули с узкой совместимостью. При использовании китайских амперметров (например, Mastech, Drok) желательно сверяться с техническим описанием и параметрами разъёма подключения.
Обратите внимание на питание индикатора. Если амперметр работает от 24 В, а индикатор требует 5 В, понадобится стабилизатор или отдельный источник. Нарушение этого условия может привести к сбоям в отображении или поломке.
Индикаторы с настраиваемыми порогами и функцией отображения предельных значений подойдут для промышленных моделей, где важна не только визуализация, но и сигнализация превышения тока. В бытовых применениях достаточно базового цифрового дисплея без дополнительных функций.
Проверка совместимости индикатора с токовыми параметрами
Перед подключением индикатора необходимо удостовериться, что его токовые характеристики соответствуют рабочему диапазону амперметра. Несовместимость по току может привести к некорректной индикации или выходу устройства из строя.
Номинальный ток амперметра должен быть основным ориентиром. Например, если амперметр рассчитан на 0–20 А, индикатор также должен поддерживать отображение в этом диапазоне. При использовании шкалированных индикаторов, важно проверить, не происходит ли выход за пределы допустимых значений при пиковых нагрузках.
Тип сигнала также играет ключевую роль. Некоторые индикаторы работают только с аналоговым сигналом (например, 4–20 мА), другие – с цифровыми интерфейсами (Modbus, I²C и пр.). Несовпадение типов сигналов делает подключение невозможным без дополнительных преобразователей.
Сопротивление входа индикатора должно быть согласовано с источником тока. Слишком низкое сопротивление может вызвать перегрузку измерительной цепи, особенно если используется шунт. Для токовых петель 4–20 мА типичное сопротивление входа индикатора составляет 250–500 Ом, и его нужно уточнить в технической документации.
Важно учитывать погрешности, возникающие при использовании трансформаторов тока. Если применяется внешний ТТ (например, 100/5 А), индикатор должен быть откалиброван с учетом коэффициента трансформации.
В случае сомнений желательно использовать мультиметр или калибратор токовой петли для симуляции сигнала и предварительной проверки работы индикатора перед финальной установкой в цепь.
Подключение индикатора к электрической цепи амперметра
Перед подключением индикатора необходимо определить его тип: аналоговый или цифровой. Для цифровых моделей важно проверить наличие входа с гальванической развязкой, особенно при работе с промышленными токами. Если развязка отсутствует, следует использовать трансформатор тока или изолирующий усилитель.
Подключение выполняется параллельно к выходу шунта амперметра, если используется внешний шунт. При встроенном шунте производитель указывает точки подключения. Напряжение на этих точках не должно превышать 75 мВ – это стандарт для большинства амперметров. Нарушение этого значения приводит к искажению показаний или повреждению входа индикатора.
Провода между шунтом и индикатором должны быть минимальной длины и сечением не менее 0,5 мм², чтобы избежать падения напряжения. Использование экранированного кабеля снижает уровень помех, особенно при длине линии более одного метра.
Если индикатор питается от той же цепи, в которую встроен амперметр, важно обеспечить стабильное напряжение питания. При наличии колебаний рекомендуется установка стабилизатора или отдельного источника питания с изоляцией.
После подключения необходимо выполнить контроль тестовыми токами. Сравниваются показания индикатора и основного амперметра. Допустимое отклонение не должно превышать 1–2 % от шкалы. При значительных расхождениях проверяются полярность подключения и сопротивление соединений.

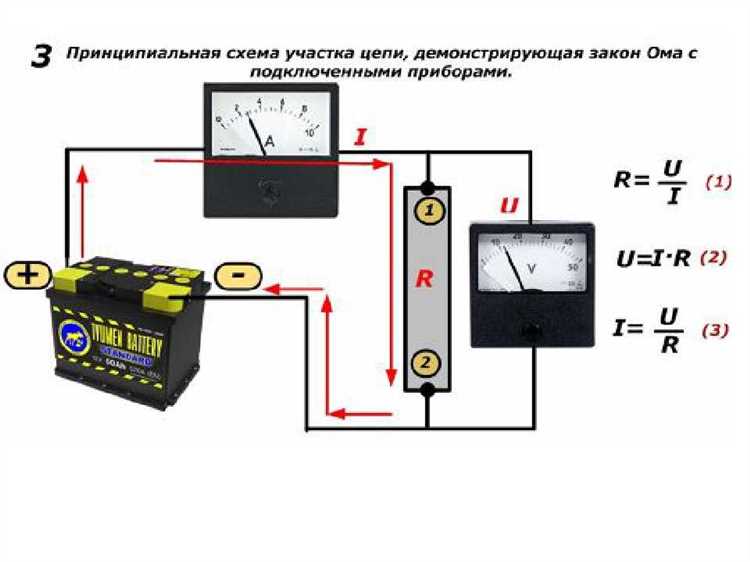

Настройка шкалы индикации под измеряемый диапазон
Перед началом настройки шкалы необходимо определить номинальный ток, который будет измеряться в цепи. Для амперметров с аналоговой шкалой это значение должно соответствовать верхней границе шкалы, чтобы обеспечить точность показаний в рабочем диапазоне. Если измеряется ток до 20 А, предел шкалы должен быть не меньше этого значения, желательно с запасом 10–20%.
Следующий шаг – проверка соответствия чувствительности индикатора току, проходящему через шунт или датчик тока. Например, при использовании амперметра со встроенным шунтом на 75 мВ, значение тока 15 А будет вызывать падение напряжения в 75 мВ, если шунт рассчитан на 15 А. Если шкала не соответствует такому соотношению, потребуется перенастроить масштаб.
Цифровые амперметры настраиваются через встроенное меню или перемычки на плате. Для аналоговых приборов шкала может быть откалибрована с помощью многооборотного подстроечного резистора. В процессе настройки необходимо подавать на вход прибора известный ток с помощью лабораторного источника и добиваться соответствия показаний эталонному значению.
После установки максимального значения шкалы важно убедиться в линейности отклика индикатора. Для этого подключают ток в нескольких точках диапазона – например, 25%, 50%, 75% и 100% – и сверяют показания с эталонным измерителем. Если расхождения превышают допустимые пределы, требуется дополнительная калибровка.
Завершив настройку, следует зафиксировать элементы регулировки, чтобы исключить случайный сдвиг шкалы при вибрации или температурных колебаниях. В аналоговых приборах это может быть нанесение капли лака на винт подстроечного резистора. В цифровых – сохранение параметров в энергонезависимой памяти.
Корректировка нуля на индикаторе при отключённой нагрузке
Перед началом измерений необходимо убедиться, что стрелка амперметра находится точно на нуле при отсутствии тока в цепи. Смещение стрелки может привести к систематической ошибке во всех последующих показаниях.
Корректировка выполняется в следующем порядке:
- Полностью отключить нагрузку от цепи, чтобы исключить протекание тока.
- Проверить, подаётся ли питание на сам индикатор (если используется электронный тип). В случае стрелочного прибора дополнительного питания не требуется.
- Оценить положение стрелки. Если она отклонена от нулевого деления, необходимо провести механическую регулировку.
- Использовать встроенный регулировочный винт (обычно расположен под стеклом индикатора или сбоку корпуса). Поворачивать его аккуратно тонкой отвёрткой до совпадения стрелки с нулевым делением шкалы.
Если ноль не удаётся отрегулировать механически, возможны следующие причины:
- Механическое повреждение узла стрелки – требуется замена индикатора.
- Деформация пружинного механизма – проявляется в нестабильном положении стрелки.
- Наличие остаточного магнетизма – корректируется размагничиванием, если модель позволяет.
После корректировки нужно повторно проверить нулевое положение через 10–15 минут, чтобы исключить температурное дрейфование или самопроизвольный сдвиг. Корректно установленный ноль обеспечивает достоверность всех последующих измерений.
Проверка точности показаний по эталонному прибору
Для проверки точности индикатора амперметра требуется эталонный прибор с известной погрешностью не выше 0,1% от верхнего предела измерения. Подключите амперметр и эталонный прибор параллельно к одной и той же нагрузке, обеспечивая стабильный ток.
Измеряйте ток последовательно при нескольких фиксированных значениях, например, 10%, 25%, 50%, 75% и 100% от максимального диапазона амперметра. Для каждого значения запишите показания эталонного прибора и амперметра.
Рассчитайте абсолютную и относительную погрешности по формуле:
ΔI = I_амперметра − I_эталона
ε = (ΔI / I_эталона) × 100%
Если отклонение превышает допустимые нормы, необходимо провести корректировку шкалы индикатора или выполнить перенастройку усилителя сигнала.
При фиксированных точках измерения результаты следует заносить в журнал с датой и условиями испытаний для последующего анализа стабильности показаний.
Регулировка яркости и читаемости дисплея
Для настройки яркости используйте встроенный потенциометр или меню управления, если оно предусмотрено. Значение яркости следует выставлять так, чтобы цифры на дисплее были хорошо видны при рабочем освещении, но не создавали бликов. Оптимальный уровень яркости для стандартного освещения – около 60–70% от максимума.
При низкой освещенности рекомендуется снизить яркость до 30–40%, чтобы уменьшить нагрузку на глаза и продлить срок службы подсветки. Для этого подключите амперметр к источнику питания и постепенно уменьшайте яркость, наблюдая за читаемостью индикатора.
Если дисплей оснащён функцией контрастности, настройте её параллельно яркости. Повышение контрастности улучшает различимость цифр на фоне, особенно при ярком внешнем свете. Значение контрастности обычно устанавливают в пределах 50–80%, в зависимости от модели и условий эксплуатации.
Проверяйте читаемость с разных углов обзора. Если при наклоне или сбоку цифры становятся менее разборчивыми, уменьшите яркость и увеличьте контрастность. Для ЖК-дисплеев с подсветкой предпочтительнее избегать максимальной яркости, так как она может вызывать блики и засветы.
Регулярно очищайте поверхность экрана от пыли и отпечатков пальцев. Для очистки используйте мягкую ткань без абразивных средств, что сохранит прозрачность и качество отображения. Важно не допускать повреждений защитного слоя, которые ухудшают читаемость.
Фиксация настроек и защита от случайного сброса
После завершения настройки индикатора амперметра необходимо зафиксировать параметры, чтобы избежать их случайного изменения или сброса при отключении питания.
Рекомендуется выполнить следующие действия:
- Сохранить текущие настройки в энергонезависимой памяти устройства, если такая функция предусмотрена. Обычно для этого требуется выполнить команду сохранения через меню настройки или нажать специализированную кнопку.
- Защитить доступ к меню настройки паролем или аппаратным переключателем блокировки, если устройство поддерживает такие опции. Это предотвратит случайное изменение параметров во время эксплуатации.
- Использовать физическую защиту корпуса индикатора – установить крышку с винтами или пломбами, чтобы ограничить доступ к элементам управления.
- Проверить наличие автоматического сброса настроек при длительном отключении питания. При необходимости подключить резервное питание или суперконденсаторы для сохранения памяти.
- Задокументировать установленные параметры и хранить копию настроек отдельно для быстрой повторной загрузки при необходимости.
Выполнение этих рекомендаций обеспечит стабильную работу амперметра и сохранит точность индикации без риска потери настроек в процессе эксплуатации.
Вопрос-ответ:
Как правильно подключить индикатор к амперметру, чтобы избежать ошибок при измерении тока?
Подключение индикатора следует выполнять строго по схеме, указанной в инструкции к прибору. Обычно индикатор подключается параллельно с амперметром через специальные клеммы или проводники, рассчитанные на необходимый ток. Важно убедиться, что соединения надежны, а контакты чисты от окислов. Неправильное подключение может привести к неверным показаниям или повреждению индикатора. Также не стоит превышать допустимый диапазон токов для данного индикатора, иначе он выйдет из строя.
Как скорректировать нулевую отметку на индикаторе, если при отключенной нагрузке стрелка показывает не ноль?
Если при отсутствии тока на входе амперметра индикатор не показывает ноль, нужно выполнить корректировку нуля. Для этого сначала отключают нагрузку и обесточивают цепь. Затем с помощью регулировочного винта или программного меню выставляют стрелку или цифровое значение на ноль. Такая настройка помогает исключить систематическую ошибку и повысить точность измерений. Иногда для этого требуется подождать некоторое время, чтобы прибор стабилизировался после включения.
Каким образом проверить точность показаний индикатора на амперметре без специализированного эталонного оборудования?
Если эталонного прибора нет, можно провести проверку с использованием известных нагрузок и источников питания с фиксированным током. Например, можно подключить резистор с известным сопротивлением к источнику питания с заданным напряжением и рассчитать ток по закону Ома. Затем сравнить рассчитанное значение с показаниями индикатора. Для большей точности рекомендуется использовать несколько различных нагрузок и фиксировать отклонения. Такой способ не заменит профессиональную поверку, но даст ориентир для корректировки.
Как закрепить настройки индикатора, чтобы избежать случайного сброса при эксплуатации?
Некоторые модели амперметров оснащены функцией блокировки настроек. После выставления нужных параметров активируют режим фиксации через меню или аппаратную кнопку, что исключает возможность изменения при случайном нажатии. Если такой функции нет, можно защитить прибор механическими средствами — наклейками, крышками или размещением в корпусе с ограниченным доступом. Также рекомендуется записать текущие параметры, чтобы при необходимости быстро восстановить настройки после сброса.
На что обратить внимание при выборе индикатора для конкретной модели амперметра?
При выборе индикатора важно учитывать диапазон измеряемого тока и тип выхода прибора. Индикатор должен поддерживать диапазон, соответствующий максимально возможному току в цепи. Также нужно проверить совместимость по типу сигнала — аналоговый или цифровой. Важна читаемость и масштаб шкалы, соответствие параметрам корпуса и условиям эксплуатации (влажность, температура). Иногда производители рекомендуют конкретные модели индикаторов для своих амперметров — это помогает избежать ошибок при подключении и настройке.
Как правильно выполнить калибровку индикатора амперметра после его подключения?
Для корректной калибровки индикатора сначала отключите нагрузку и убедитесь, что стрелка или цифровое значение показывают ноль. Если индикатор не сброшен на ноль, выполните настройку нулевой точки с помощью соответствующего винта или программного меню. Затем подключите известную нагрузку с точно измеренным током и отрегулируйте масштаб или коэффициент усиления, чтобы показания совпадали с эталонным значением. Повторите процедуру с несколькими значениями тока в пределах измеряемого диапазона для проверки линейности. После этого зафиксируйте настройки, чтобы избежать их случайного сброса при эксплуатации.
