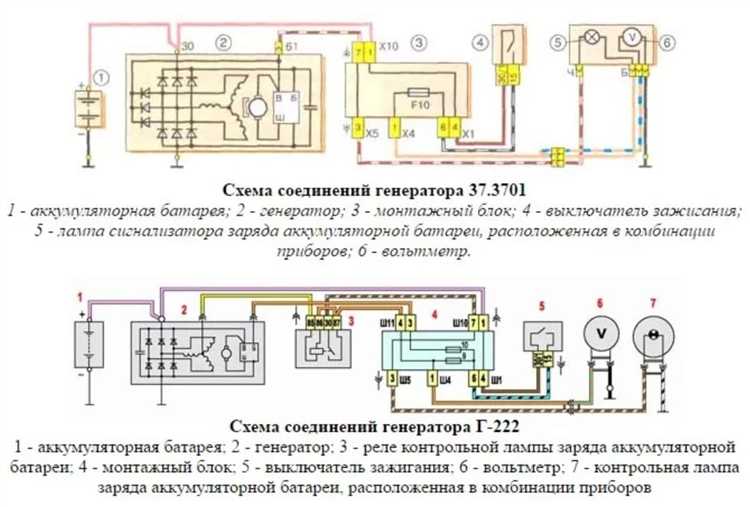

На ВАЗ 2107 установлен генератор переменного тока с встроенным регулятором напряжения, рассчитанный на напряжение 14 В и ток до 55 А (на поздних моделях – до 80 А). Неправильное подключение или износ проводки может привести к нестабильной работе электрооборудования и снижению заряда аккумулятора.
Перед началом работ важно обесточить бортовую сеть, отключив минусовую клемму аккумулятора. Далее проверяется целостность контактной группы на фишке возбуждения (обычно синий или коричневый провод), а также состояние проводов, идущих от генератора к плюсовой шине и контрольной лампе на панели приборов.
Клемма “D+” соединяется с контрольной лампой зарядки – при включении зажигания она должна загораться, а после запуска двигателя – гаснуть. Отсутствие индикации свидетельствует о нарушении цепи возбуждения или выходе из строя регулятора напряжения.
Заземление генератора должно быть надежным: оно осуществляется через корпус агрегата к двигателю. При установке нового генератора или замене шпилек необходимо зачистить контакты от окислов и подтянуть все резьбовые соединения.
Как выбрать подходящий генератор для ВАЗ 2107
Заводской генератор на ВАЗ 2107 рассчитан на ток до 55–65 А, чего может быть недостаточно при установке дополнительного оборудования: усилителя, подогрева сидений, противотуманных фар. В этом случае потребуется генератор с большей мощностью – например, на 80–100 А.
Перед выбором нового генератора необходимо учитывать не только токовую нагрузку, но и физическую совместимость с креплениями и шкивом штатного привода. Подходящие по конструкции модели – генераторы от ВАЗ 2108, 2109, 2110 и Нивы, но при установке могут потребоваться незначительные доработки кронштейнов или замена шкива.
Обратите внимание на количество канавок шкива: для ремня ВАЗ 2107 подходит шкив с одной канавкой, но многие новые генераторы идут с многоручейковым шкивом, который придётся заменить или адаптировать.
Надёжным выбором считаются генераторы с встроенным регулятором напряжения. Это упрощает подключение и снижает риск сбоев в электросети. Также важно, чтобы корпус был влагозащищённым, особенно при эксплуатации автомобиля в регионах с повышенной влажностью или зимой.
Для увеличения срока службы выбирайте генераторы от проверенных производителей – КЗАТЭ, БАТЭ, Fenox, ЗиТ или аналогов с аналогичными характеристиками. Также проверьте наличие гарантии и возможность ремонта в случае выхода из строя.
Что потребуется для установки: инструменты и расходники
Для монтажа генератора на ВАЗ 2107 понадобится минимальный, но точный набор инструментов. Основные из них: набор рожковых и накидных ключей (на 10, 13, 17 мм), трещотка с головками соответствующих размеров, отвёртки с прямым и крестообразным шлицем, а также удлинители и кардан для труднодоступных мест.
Из расходных материалов следует подготовить: новый ремень генератора (обычно 10×900 или аналог в зависимости от конструкции), медные клеммы под провода с сечением от 4 мм², термоусадочные трубки для изоляции соединений, медная смазка для резьбовых соединений, а также стяжки и изолента для укладки проводки.
Если генератор заменяется на более мощный, потребуется новый регулятор напряжения или проверка совместимости со штатным. При переходе на генератор с встроенным РН понадобится отключить внешний регулятор и переподключить питание по соответствующей схеме.
Дополнительно рекомендуется иметь тестер или мультиметр для проверки напряжения и правильности подключения после установки, а также щётку по металлу для зачистки массы и контактных площадок.
Снятие старого генератора с двигателя
Перед началом работы отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже. Убедитесь, что двигатель остыл, чтобы избежать ожогов от нагретых элементов.
Ослабьте натяжной болт крепления генератора, расположенный с передней стороны двигателя. После этого ослабьте болт регулировочной планки. Снимите ремень привода генератора, предварительно запомнив его положение для последующей установки.
Отсоедините разъем с проводами от задней части генератора. Обычно используется один толстый провод (от плюсовой клеммы аккумулятора) и один управляющий провод возбуждения. Провод питания закреплён гайкой на шпильке – открутите её ключом на 10 мм. Управляющий провод снимается с клеммы типа «мама-папа».
Открутите два основных крепёжных болта, удерживающих генератор на кронштейне двигателя. Один из них проходит через нижнюю часть корпуса и соединяет генератор с основным кронштейном, второй – через регулировочную планку. Используйте ключи на 13 и 17 мм в зависимости от модификации крепежа. При откручивании придерживайте генератор рукой, чтобы он не упал.
После извлечения болтов аккуратно снимите генератор с посадочного места. Обратите внимание на состояние кронштейна и резьбовых отверстий – при наличии следов износа или повреждений рекомендуется заменить изношенные элементы до установки нового устройства.
Установка нового генератора на штатное место
Перед установкой проверьте посадочную поверхность кронштейна и состояние крепёжных элементов. При наличии загрязнений удалите их щёткой по металлу. Убедитесь, что болты и гайки не имеют повреждённой резьбы.
Установите генератор на нижний кронштейн, совместив отверстия. Вставьте нижний болт крепления и заверните его вручную до упора, не затягивая. Затем установите верхний болт через регулировочную планку, снова не затягивая до окончательной натяжки ремня.
Проверьте, чтобы корпус генератора не касался других элементов моторного отсека. Убедитесь, что кабели не будут пережиматься после фиксации устройства. Установка должна обеспечивать свободный ход при регулировке натяжения.
После предварительной фиксации генератора приступайте к установке ремня. Натяжение проводится с помощью поворота корпуса генератора по дуге крепления. Допустимый прогиб ремня при усилии 10 кг – не более 10–15 мм на участке между шкивами.
Затяните крепёжные болты: сначала нижний, затем верхний. Используйте динамометрический ключ – момент затяжки болтов должен соответствовать 40–50 Н·м для нижнего и 25–35 Н·м для верхнего крепления.
По завершении установки повторно проверьте натяжение ремня и убедитесь, что генератор не имеет люфтов. После этого можно переходить к подключению электрических разъёмов.

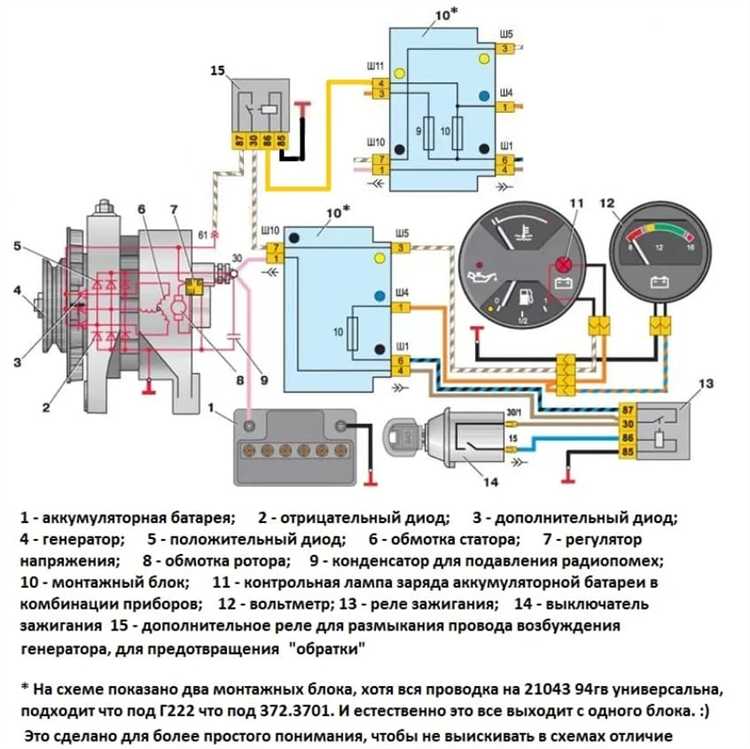

Подключение проводки генератора к электросистеме
Перед подключением убедитесь, что аккумулятор отключён от массы во избежание короткого замыкания. Основные клеммы генератора: «В+» (питание), «D+» (индикация зарядки), «W» (тахосигнал, при наличии) и «масса» (если предусмотрена отдельная клемма).
Клемма «В+» подключается к плюсовой клемме аккумулятора через предохранитель или силовой провод, проходящий через стартер. Используйте медный провод сечением не менее 10 мм². Место соединения тщательно заизолируйте и зафиксируйте хомутами вдоль штатной трассы.
Клемма «D+» соединяется с контрольной лампой на приборной панели. Провод (обычно сечением 1–1,5 мм²) идёт от лампы зарядки, расположенной в цепи между замком зажигания и генератором. При включении зажигания через неё поступает возбуждающее напряжение, необходимое для начала зарядки.
Если генератор имеет клемму «W», она используется для подключения тахометра. В стандартной комплектации ВАЗ 2107 такая опция отсутствует, но при наличии соответствующего прибора можно использовать экранированный провод для устранения помех.
Проверка подключения проводится после установки генератора и подсоединения аккумулятора. При включённом зажигании контрольная лампа должна загореться. После запуска двигателя – погаснуть. Напряжение на клемме аккумулятора должно быть в пределах 13,8–14,5 В.
Не допускайте перекручивания проводов, провисов и контакта с горячими элементами. При необходимости используйте гофру и термоусадку. Все соединения должны быть плотными, без следов окисления.
Проверка натяжения ремня после установки генератора
После установки генератора необходимо проверить натяжение ремня привода. Оптимальное натяжение обеспечивает стабильную работу генератора и исключает проскальзывание ремня.
Для проверки натяжения нажмите на ремень посередине между шкивами. При правильном натяжении прогиб должен составлять примерно 8-12 мм при усилии около 10 кг (примерно 100 Н). Если прогиб меньше 8 мм, ремень слишком натянут, что может привести к ускоренному износу подшипников генератора и натяжного ролика.
Если прогиб превышает 12 мм, ремень ослаблен, что вызовет проскальзывание и ухудшит зарядку аккумулятора. В этом случае требуется подтянуть генератор, ослабив крепежные болты и сдвинув генератор в сторону ремня, затем снова закрепить.
Проверяйте натяжение ремня после нескольких дней эксплуатации, поскольку ремень может растянуться. При замене ремня всегда используйте модель, рекомендованную для ВАЗ 2107, с правильной длиной и шириной.
Ненатянутый или слишком натянутый ремень вызывает шумы и вибрации, а также влияет на работу электрооборудования. Контроль натяжения – важный этап для поддержания стабильной работы генератора и электросистемы автомобиля.
Диагностика зарядки аккумулятора после подключения
Для проверки правильности работы генератора и эффективности зарядки аккумулятора потребуется мультиметр. Основная задача – определить напряжение на клеммах аккумулятора при различных режимах работы двигателя.
- Включите зажигание, не заводя двигатель. Напряжение на аккумуляторе должно быть около 12,4–12,7 В. Меньшие значения указывают на разряженный аккумулятор.
- Запустите двигатель и прогрейте его до рабочей температуры. Измерьте напряжение на клеммах аккумулятора.
- При работе двигателя напряжение должно находиться в пределах 13,8–14,5 В. Если значение ниже 13,5 В – зарядка недостаточная, возможны проблемы с генератором или регулятором напряжения.
- Если напряжение превышает 14,8 В – вероятна неисправность регулятора напряжения, что может привести к перезарядке аккумулятора и повреждению электрооборудования.
Дополнительно следует проверить работу генератора под нагрузкой:
- Включите ближний свет и вентилятор печки, что увеличит потребление тока.
- Измерьте напряжение на аккумуляторе. Оно не должно опускаться ниже 13,5 В.
- Если напряжение значительно падает, необходимо проверить состояние ремня генератора и качество контактных соединений проводки.
Проверка целостности и состояния контактов на клеммах генератора и аккумулятора обязательна. Окисленные или ослабленные соединения могут исказить результаты измерений и снизить эффективность зарядки.
При подозрении на неисправность регулятора напряжения или самого генератора, рекомендуется выполнить тест на специальном диагностическом стенде или обратиться к специалистам для углубленной проверки.
Вопрос-ответ:
Какие инструменты нужны для самостоятельного подключения генератора на ВАЗ 2107?
Для подключения генератора потребуются набор ключей (обычно на 10, 13, 17 мм), отвертки с плоским и крестовым шлицем, тестер или мультиметр для проверки напряжения, а также изолента и пассатижи. Важно иметь чистую тряпку, чтобы удалить грязь и масло с контактов. Иногда понадобится съёмник или помощник при затягивании креплений. Грамотное использование этих инструментов облегчает процесс установки и снижает риск повреждений.
Как проверить правильность подключения проводов генератора на ВАЗ 2107?
После подключения проводов нужно проверить напряжение на клеммах аккумулятора при работающем двигателе. Оно должно составлять примерно 13,5–14,5 В. Для этого используется мультиметр, который подключается к аккумулятору. Если напряжение ниже 13 В, значит зарядка не идёт или подключена неправильно. Следует проверить крепление контактов, целостность проводов и состояние предохранителей. Также обращают внимание на работу индикатора зарядки на панели приборов.
Можно ли самому заменить генератор на ВАЗ 2107 без специальных знаний?
Замена генератора доступна для человека с базовыми навыками работы с автомобилем и знанием устройства электрической части машины. Важно соблюдать последовательность действий: отключить аккумулятор, снять ремень, отсоединить провода, открутить крепления старого генератора и установить новый. Ошибки при подключении могут привести к поломке электрооборудования или аккумулятора. Если сомневаетесь в своих силах, лучше обратиться к специалисту.
Как отрегулировать натяжение ремня генератора на ВАЗ 2107 после установки?
После установки генератора нужно проверить натяжение ремня, чтобы он не был слишком слабым или чрезмерно натянутым. Для этого нажмите пальцем на ремень примерно посередине между шкивами. Он должен прогибаться на 8–12 мм. Если прогиб меньше, ослабьте крепления генератора и немного отпустите болт, чтобы ослабить ремень. Если прогиб больше — подтяните генератор, натягивая ремень сильнее. После регулировки все болты необходимо надежно затянуть, чтобы исключить смещение при работе двигателя.
