Подключение видеорегистратора через плафон освещения – эффективный способ скрытого монтажа, позволяющий избежать прокладки длинных кабелей через весь салон автомобиля. Такой способ подключения используется для подачи питания на регистратор от потолочного освещения, работающего при включении зажигания или открытии дверей.
Для корректного подключения требуется точное определение цепей в плафоне. Чаще всего к нему подходят три провода: постоянный плюс, управляющий плюс (например, от двери или замка зажигания) и масса. Необходимо определить провод, на котором появляется питание при включении зажигания. Для проверки используется мультиметр с режимом измерения постоянного напряжения.
Подключение осуществляется через адаптер или преобразователь, снижающий напряжение до требуемого уровня, обычно 5 В или 12 В в зависимости от регистратора. Нельзя подключать устройство напрямую без защиты, чтобы избежать повреждений электроники. Рекомендуется использовать специальные преобразователи с функцией защиты от перепадов напряжения.
Важный момент – правильное соединение проводов. Для долговечного контакта применяют пайку с последующей изоляцией термоусадочной трубкой или качественные автомобильные клеммы. Недопустимо использование скруток без надёжной изоляции, так как это увеличивает риск короткого замыкания и отказа системы.
Определение типа питания плафона и регистратора
Перед подключением регистратора через плафон освещения необходимо точно определить тип питания обеих устройств. Плафон обычно питается от постоянного напряжения 12 В, поступающего от аккумулятора автомобиля через блок предохранителей. Однако важно проверить, управляется ли он по «минусу» или по «плюсу». В большинстве случаев на кузов автомобиля идет общий минус, а плюс подается по проводу при включении освещения салона.
Для проверки требуется мультиметр. Один щуп подключается к массе автомобиля, второй – к питающему проводу плафона. При открытии дверей или включении освещения напряжение должно появляться. Если фиксируется около 12 В, это означает управление по плюсу. При отсутствии напряжения следует проверить второй провод, так как возможен обратный принцип – подача минуса на нагрузку.
Регистраторы питания чаще всего рассчитаны на диапазон 5 В – 12 В, в зависимости от модели и схемы подключения. Большинство современных моделей подключаются через адаптер, преобразующий 12 В в 5 В. Для этого следует проверить паспорт устройства или маркировку на адаптере питания. Категорически нельзя подключать регистратор напрямую к проводу плафона без учета требований по напряжению, так как это приведет к его выходу из строя.
Если регистратор питается от 5 В, потребуется установить понижающий преобразователь (DC-DC конвертер). Рекомендуется использовать устройства с маркировкой step-down 12V to 5V с запасом по току не менее 2 А.
После определения напряжений важно проверить допустимый ток плафона. Многие плафоны рассчитаны на ток до 5 А, но это значение не всегда подходит для подключения дополнительных устройств. Оптимально подключать регистратор через отдельный предохранитель, даже если питание берется с плафона.
Поиск проводов постоянного и зажигаемого питания в плафоне
Для подключения регистратора через плафон требуется точно определить провода с постоянным и зажигаемым питанием. Ошибка на этом этапе приводит к нестабильной работе устройства или его повреждению.
Сначала необходимо снять плафон, аккуратно поддев его пластиковым инструментом. При демонтаже важно не повредить крепления и контактные группы. После снятия открывается доступ к электропроводке.
Для поиска постоянного питания потребуется мультиметр. Прибор устанавливается в режим измерения постоянного напряжения до 20 В. Один щуп подключается к кузову автомобиля (масса), второй – поочередно к каждому проводу плафона. Постоянный плюс будет показывать напряжение 12 В независимо от положения ключа зажигания и состояния дверей.
Зажигание определяется аналогично. Сначала включается зажигание, затем производится замер напряжения на оставшихся проводах. При появлении 12 В только при включенном зажигании можно считать провод идентифицированным.
Важно учитывать, что некоторые автомобили оснащены системой плавного гашения плафона. В таких случаях провод с затухающим напряжением не подходит для питания регистратора, даже если он кратковременно показывает 12 В. Проверка проводится после полного закрытия дверей и отключения зажигания. Подходящий провод должен стабильно держать напряжение без скачков и падений.
После обнаружения нужных цепей следует дополнительно убедиться в их правильности, выдержав подключение нагрузки на несколько минут и наблюдая за стабильностью напряжения. При малейших отклонениях требуется поиск альтернативной точки подключения.
Выбор места подключения проводов регистратора к плафону
Для надёжного подключения регистратора через плафон освещения требуется правильно определить участок проводки, подходящий для врезки. В первую очередь необходимо выяснить, где в плафоне расположены точки подключения постоянного питания и питания, активирующегося при включении зажигания.
Оптимальным местом для врезки считается участок провода до разъёма плафона, где удобно закрепить соединения и исключить их случайное повреждение. Рекомендуется выбирать место с достаточной длиной свободного провода, чтобы обеспечить доступ для монтажа и последующей изоляции.
Крайне важно избегать участков с перегибами и сильным натяжением проводки. В таких местах велика вероятность обрыва контакта или износа изоляции со временем. Также недопустимо подключение в непосредственной близости к металлическим элементам кузова, чтобы исключить риск короткого замыкания.
Подключение следует производить после тщательной зачистки контакта с применением пайки или качественных обжимных клемм. Для дополнительной защиты рекомендуется использовать термоусадочную трубку или самовулканизирующуюся изоленту.
Если на проводке имеются разветвления или заводские скрутки, предпочтительнее подключение непосредственно в основной магистрали питания, минуя ответвления, чтобы избежать падения напряжения и нестабильной работы регистратора.
Подключение регистратора к плафону без нарушения штатной проводки
Для подключения регистратора без вмешательства в заводскую проводку рекомендуется использовать специальные адаптеры и коннекторы, предназначенные для автомобильной электросистемы. Оптимальный способ – применение контактных адаптеров-переходников, которые устанавливаются между разъёмом плафона и его колодкой.
Такие адаптеры сохраняют целостность штатных проводов и обеспечивают надёжный контакт. Для подключения требуется подобрать адаптер, совместимый с конкретной моделью автомобиля. Его установка не требует пайки или резки проводов, так как все соединения выполняются за счёт готовых контактных групп.
При выборе адаптера важно проверить, чтобы он имел отдельные выходы для подключения дополнительных потребителей. Чаще всего производители предусматривают специальные линии для питания внешних устройств, включая видеорегистраторы.
После установки адаптера подключение выполняется следующим образом:
| Шаг | Действие |
|---|---|
| 1 | Отключить аккумулятор для предотвращения короткого замыкания. |
| 2 | Снять плафон и отсоединить штатный разъём от колодки. |
| 3 | Вставить адаптер между разъёмом и колодкой плафона. |
| 4 | Подключить провода регистратора к выходам адаптера, соблюдая полярность. |
| 5 | Проверить работу регистратора и плафона после подключения аккумулятора. |
Для минимизации рисков рекомендуется использовать провода сечением не менее 0,5 мм², а разъёмы – с надёжной фиксацией. Дополнительно рекомендуется установить предохранитель на линию питания регистратора, чтобы избежать повреждения цепи в случае перегрузки.
Использование предохранителей при подключении через плафон
При подключении регистратора через плафон освещения крайне важно предусмотреть установку отдельного предохранителя. Это обеспечит защиту цепи и предотвратит повреждение электропроводки в случае короткого замыкания или перегрузки.
Для подключения рекомендуется применять предохранители с номиналом, соответствующим потребляемому току регистратора. Чаще всего это значения от 1 до 3 ампер. Превышение номинала приведёт к потере эффективности защиты, а слишком малое значение вызовет ложные срабатывания.
- Оптимальный вариант – мини-предохранитель типа ATO или Micro2.
- Предохранитель необходимо устанавливать как можно ближе к месту подключения питания регистратора.
- Подключение без предохранителя увеличивает риск выхода из строя плафона и всей электросети салона.
Подключение предохранителя выполняется в разрыв провода питания регистратора. При этом важно соблюдать полярность:
- Красный провод – положительный, подключается через предохранитель.
- Чёрный провод – масса, соединяется напрямую с кузовом или минусовым контактом плафона.
Не стоит использовать предохранители с запасом «на всякий случай». Они не защитят оборудование при аварийной ситуации. Допустимое значение подбирается строго по техническим характеристикам регистратора, обычно указано в инструкции устройства.
Рекомендуется использовать держатель предохранителя с герметичной крышкой для защиты контактов от окисления. Его легко разместить в нише плафона или за обшивкой потолка.
Такой способ подключения повышает надёжность цепи, позволяет сохранить безопасность электрооборудования автомобиля и исключает риск перегорания штатной проводки.
Проверка работы регистратора после подключения к плафону
После подключения регистратора к плафону необходимо проверить стабильность питания и корректность работы устройства. Для начала включите зажигание автомобиля, если питание регистратора подключено через провод, зависящий от ключа зажигания. Убедитесь, что индикаторы регистратора светятся согласно инструкции производителя – обычно это постоянный или мигающий светодиод.
Если питание организовано через постоянный провод, проверьте работу регистратора при выключенном зажигании: устройство должно сохранять питание и продолжать работу в режиме ожидания или записи в зависимости от модели.
Запустите тестовую запись видео или звука. Для этого активируйте ручное включение записи, если предусмотрено, либо проверьте автоматическое начало записи при подаче питания. После записи просмотрите видеозапись, чтобы убедиться в отсутствии прерываний и корректном качестве изображения.
Обратите внимание на наличие помех и устойчивость сигнала, особенно если питание регулятора организовано через цепь освещения, где возможны кратковременные колебания напряжения. В случае обнаружения сбоев выполните повторную проверку контактов и изоляции проводов.
Проверьте работу дополнительных функций регистратора, например, режимы парковки или датчики удара, если они активируются от питания плафона. Убедитесь, что устройство реагирует на включение и выключение освещения без задержек и сбоев.
В завершение закрепите провода и подключение, чтобы исключить возможные механические повреждения при эксплуатации и вибрации автомобиля.
Методы маскировки проводов после подключения регистратора
Для сохранения эстетики салона и предотвращения случайных повреждений необходимо качественно скрыть провода регистратора, подключенного через плафон освещения.
- Использование пластиковых кабель-каналов. Они легко крепятся по контуру потолка или дверных рам, надежно фиксируют провод и обеспечивают аккуратный внешний вид.
- Применение монтажной ленты (двусторонний скотч). Позволяет закрепить провода вдоль заводских жгутов, минимизируя выступающие элементы.
- Протягивание кабелей внутри штатных жгутов автомобиля. Для этого аккуратно отсоединяют части обшивки, проводят провод через имеющиеся гофры и сращивают обратно, сохраняя заводской вид.
- Использование декоративных пластиковых накладок. В местах, где кабель невозможно полностью спрятать, накладки закрывают провод и крепятся к поверхности.
- Применение силиконовых или тканевых оплеток. Они не только маскируют провода, но и обеспечивают дополнительную защиту от истирания и перегибов.
- Фиксация проводов в пространствах между панелями и потолком. В таких местах провод скрывается естественным образом, без видимых креплений.
При выборе метода важно учитывать возможность быстрого демонтажа для обслуживания регистратора и сохранность проводки без перетяжек и заломов.

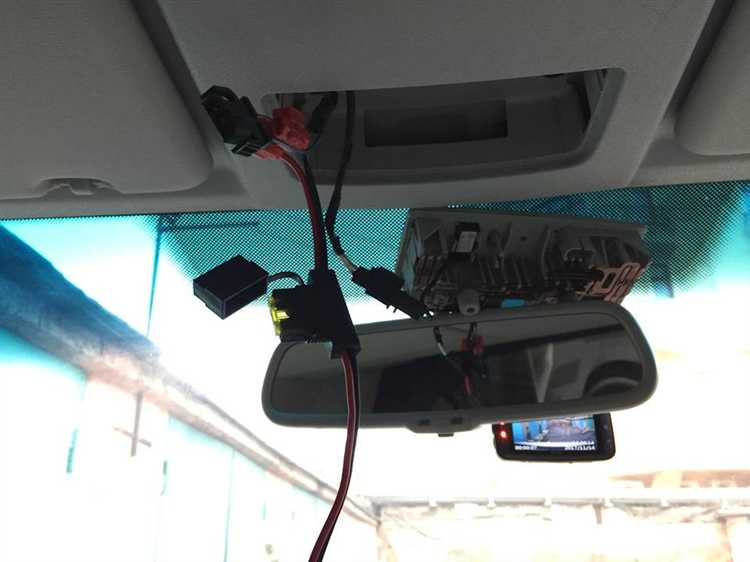

Рекомендации по разборке и сборке обшивки салона при подключении
Перед началом работы отключите аккумулятор, чтобы исключить короткое замыкание и повреждение электроники. Используйте пластиковые панели или специальные инструменты для снятия обшивки, чтобы избежать повреждений креплений и царапин на поверхности.
Осмотрите крепежные элементы обшивки: клипсы, винты и защёлки. Важно аккуратно извлекать клипсы, применяя равномерное усилие по периметру, чтобы избежать их поломки. В случае повреждения запаситесь аналогичными элементами для замены.
При разборке плафона освещения соблюдайте последовательность: сначала открутите видимые винты, затем осторожно подденьте корпус с помощью пластиковой лопатки. Избегайте чрезмерного натяжения проводов и разъемов, фиксируя их перед снятием.
Проводку следует прокладывать в штатных каналах и щелях обшивки, чтобы не создавать лишних напряжений и не мешать закрытию элементов. Используйте изоляционную ленту или специальные гофры для защиты проводов от трения и перегибов.
При сборке внимательно проверьте правильность установки всех крепежей и фиксаторов, чтобы исключить скрипы и люфты. Убедитесь, что все разъемы надежно подсоединены и зафиксированы, а обшивка плотно прилегает к каркасу салона.
После завершения сборки выполните проверку работы освещения и регистратора, чтобы убедиться в корректности подключения и отсутствии повреждений проводки.
Вопрос-ответ:
Как правильно определить провода питания в плафоне для подключения регистратора?
Чтобы найти провода питания в плафоне, сначала отключите питание автомобиля. Затем аккуратно снимите плафон освещения, чтобы получить доступ к проводам. Используйте мультиметр в режиме измерения напряжения или прозвонки, чтобы определить, какие провода подают постоянное питание, а какие – питание при включении зажигания. Обычно провод с постоянным напряжением будет иметь около 12 В даже при выключенном зажигании, а провод зажигания – напряжение появляется только при включенном ключе. Правильное определение проводов важно для корректного подключения регистратора и предотвращения ошибок.
Можно ли подключить регистратор к плафону освещения без повреждения штатной проводки?
Да, это возможно. Для этого используются специальные разъемы типа «быстрый зажим» или «обжимные клеммы», которые не требуют резки или пайки проводов. При таком подключении провода регистратора подсоединяются параллельно к проводам плафона через клеммы, сохраняя целостность штатной проводки. Кроме того, следует избегать чрезмерного натяжения и обеспечить изоляцию точек подключения. Такой способ безопасен и позволяет в будущем легко отключить регистратор без следов вмешательства.
Нужно ли ставить предохранитель при подключении регистратора через плафон, и если да, какой?
Рекомендуется использовать предохранитель, чтобы защитить проводку и сам регистратор от короткого замыкания или перегрузки. Обычно предохранитель ставится на провод питания регистратора, ближе к источнику напряжения. Оптимально подобрать предохранитель номиналом 3–5 ампер в зависимости от мощности устройства. Если у регистратора есть собственный встроенный предохранитель, дополнительная защита не помешает. Правильное размещение и выбор предохранителя минимизируют риск повреждений и обеспечивают безопасность.
Как лучше скрыть провода регистратора после подключения через плафон?
После подключения проводов важно аккуратно спрятать их в штатных каналах и за обшивкой салона. Для этого можно использовать пластиковые или тканевые ленты для фиксации проводов вдоль каркаса потолка. Также рекомендуется аккуратно заправить провода в резиновые уплотнители и шланги, чтобы избежать повреждений при движении автомобиля. Не стоит крепить провода там, где они могут мешать открытию дверей или попадать под механизмы. Важно сохранить эстетичный вид салона и исключить возможность перетирания проводки.
Как проверить, что регистратор правильно подключен к плафону и получает питание?
После подключения включите зажигание и проверьте индикаторы питания на регистраторе. Обычно устройство подсвечивается или издает звук запуска. Если таких признаков нет, проверьте напряжение на проводах питания мультиметром, убедитесь в надежности контактов. Также можно проверить работу регистратора в ночное время: при включении салонного света регистратор должен включаться, если подключен к зажигаемому питанию. Если регистратор работает стабильно и без перебоев, значит подключение выполнено корректно.
Какие основные этапы нужно пройти, чтобы подключить видеорегистратор к плафону освещения автомобиля?
Для подключения видеорегистратора через плафон освещения сначала требуется снять плафон, чтобы получить доступ к его проводке. Затем следует определить провода питания: постоянный и включаемый вместе с зажиганием или освещением салона. После этого подключают питание регистратора к соответствующим проводам через надежные соединения, например, с помощью специальных клемм или пайки. Обязательно рекомендуется использовать предохранитель, чтобы защитить устройство и электросеть автомобиля. В завершение нужно аккуратно заизолировать все соединения и вернуть плафон на место, проверив работу регистратора при включении зажигания и освещения.
