Неисправность разъема зарядки на планшете проявляется в виде нестабильного соединения, медленной зарядки или полного отсутствия реакции на подключение кабеля. В большинстве случаев причина заключается в механическом износе контактов или повреждении пайки вследствие регулярного давления на штекер. Своевременная замена разъема предотвращает перегрев контроллера питания и продлевает срок службы устройства.
Для безопасной замены понадобится набор инструментов: отвертки с насадками под конкретные винты, пластиковые лопатки для вскрытия корпуса, паяльник с тонким жалом, припой с флюсом и пинцет. При работе с SMD-компонентами желательно использовать термовоздушную станцию для аккуратного снятия старого разъема без повреждения печатной платы. Особое внимание следует уделить очистке монтажных площадок от остатков припоя перед установкой нового разъема – это обеспечит надежный контакт и устойчивость соединения.
Определение типа разъема и совместимости с моделью планшета
Сначала необходимо визуально определить форму и размер разъема: Micro-USB обычно имеет трапециевидную форму с скошенными углами, USB Type-C – симметричен и вставляется любой стороной, а разъемы собственных стандартов производителей могут иметь уникальные контакты и корпус. Сравните разъем с оригинальным по фотографиям или схемам, чтобы исключить установку несовместимой детали.
Проверьте количество и расположение контактов внутри гнезда – даже при одинаковой форме возможны различия в разводке. Несоответствие приведет к отсутствию зарядки или повреждению контроллера питания. Информацию о точной маркировке и ревизии платы можно найти на самой плате планшета или в сервисной документации.
При заказе замены ориентируйтесь на модель планшета и серийный номер. Один и тот же разъем может иметь разные варианты крепления: через сквозное отверстие (THT) или поверхностный монтаж (SMD). Выбор правильного исполнения предотвратит проблемы с установкой и обеспечит надежный электрический контакт.

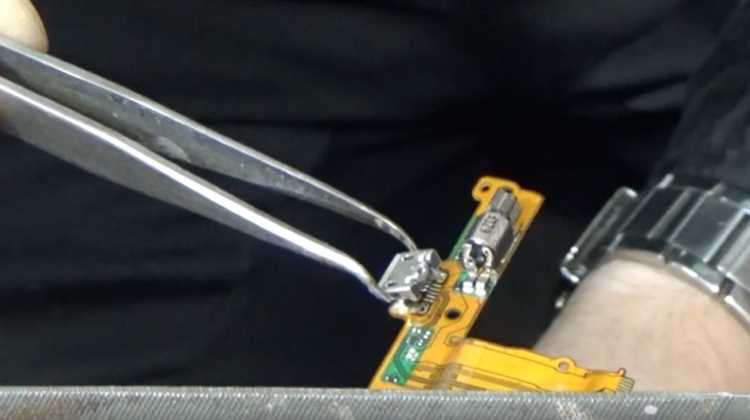

Необходимые инструменты и материалы для замены разъема
Для демонтажа старого разъема потребуется отвертка с набором бит подходящего размера для винтов корпуса, а также пластиковые лопатки или медиаторы для аккуратного разъединения защелок без повреждения панели.
Для выпаивания используйте паяльник мощностью 30–40 Вт с тонким жалом, обеспечивающим точечный нагрев. Дополнительно необходим флюс на основе канифоли для улучшения смачивания контактов и припой с содержанием олова не менее 60% для надежного соединения.
Для удаления припоя и очистки площадок рекомендуется оплётка для демонтажа или ручной вакуумный оловоотсос. При нагреве элементов полезно использовать термостойкий пинцет для фиксации разъема и предотвращения перегрева соседних деталей.
Необходим также антистатический коврик или браслет для защиты электроники от статического разряда. Новый разъем следует выбирать по маркировке или точным размерам старого, чтобы избежать несовместимости.
Разбор корпуса планшета без повреждения креплений
Перед началом работы полностью обесточьте устройство, извлеките карту памяти и SIM-карту. Используйте пластиковую лопатку или медиатор толщиной не более 0,5 мм – металлические инструменты легко деформируют защёлки и оставляют царапины.
Начинайте разъём корпуса со стороны, где отсутствуют разъёмы и кнопки – это уменьшит риск повреждения тонких шлейфов. Введите инструмент в щель между рамкой и задней крышкой под углом около 30° и медленно продвигайтесь вдоль периметра, слегка поддевая защёлки. Усилие должно быть минимальным: при повышенном сопротивлении проверьте, нет ли скрытого винта под наклейкой или заглушкой.
Не допускайте перекоса крышки – одновременное отщелкивание нескольких участков повышает нагрузку на крепления. После обхода всего периметра аккуратно приподнимите крышку, удерживая её ближе к краям, чтобы избежать изгиба и поломки фиксаторов.
Отсоединение старого разъема от платы
Перед началом работ отключите аккумулятор, чтобы исключить риск короткого замыкания. Используйте паяльную станцию с регулировкой температуры или фен для локального нагрева.
- Зафиксируйте плату в держателе, чтобы исключить смещение при работе.
- Установите температуру фена 280–320 °C для бессвинцового припоя или 250–280 °C для свинцового.
- Направляйте поток горячего воздуха на контакты разъема, избегая перегрева близлежащих компонентов.
- Пинцетом аккуратно приподнимайте разъем, когда припой полностью расплавится. Не тяните с усилием, чтобы не повредить дорожки.
- При необходимости удалите остатки припоя медной оплеткой или вакуумным отсосом.
После демонтажа проверьте площадки под разъем на целостность и отсутствие перегрева. При обнаружении повреждений восстановите дорожки с помощью тонкого провода или ремонтного лака.
Подготовка контактных площадок для пайки нового разъема
С платы удаляются остатки припоя с помощью оплетки или вакуумного отсоса, контролируя, чтобы медные дорожки не отслаивались. Рабочая температура жала паяльника для этого этапа – 300–320 °C, при использовании бессвинцового припоя допускается повышение до 350 °C.
После удаления припоя контактные площадки очищаются от флюса изопропиловым спиртом и мягкой безворсовой салфеткой. При наличии окислов поверхность аккуратно зачищается стекловолоконным карандашом или ластиком до яркого металлического блеска.
Для улучшения смачивания новым припоем каждая площадка лужится тонким слоем свежего припоя с активным флюсом, избегая избыточного нагрева, чтобы не нарушить целостность текстолита. После лужения излишки флюса удаляются повторной очисткой спиртом.
Установка и пайка нового разъема с проверкой соединений
Перед пайкой нового разъема очистите контакты на плате от остатков старого припоя с помощью медной оплетки и флюса. Для фиксации разъема используйте тонкий слой флюса, чтобы обеспечить хорошее смачивание припоем и избежать холодных пайок.
Паяйте контакты поочередно, начиная с угловых, чтобы закрепить разъем ровно и надежно. Используйте паяльник с тонким жалом мощностью 25-40 Вт, температура около 320°C оптимальна для избегания перегрева платы и компонентов.
При пайке подавайте припой непосредственно к месту соединения жала паяльника и контакта, избегая перегрева самого разъема. Толщина слоя припоя должна быть минимальной, чтобы не создавать мостиков между соседними контактами.
После пайки каждого контакта визуально проверьте отсутствия коротких замыканий и непропаев. Для проверки используйте мультиметр в режиме прозвонки: сопротивление между соседними контактами должно быть бесконечным, а между контактами разъема и платой – соответствовать номинальным значениям.
Если устройство позволяет, проведите тестовую подачу питания через новый разъем до окончательной сборки. Это поможет выявить дефекты пайки и предотвратить повторный разбор.
Сборка планшета и тестирование работы зарядки
После замены разъема зарядки приступайте к сборке устройства. Установите аккумулятор на место, подключив к материнской плате разъем питания. Закрепите все шлейфы и платы, убедившись, что коннекторы плотно соединены и не повреждены. Не допускайте перекосов при установке разъема зарядки в корпус, чтобы избежать последующих механических повреждений.
Перед окончательной фиксацией задней крышки выполните тест зарядки. Подключите оригинальный адаптер питания с заявленным параметром 5В и током от 2А. Убедитесь, что индикатор зарядки загорается и уровень напряжения на контактах разъема соответствует 5±0,1 В с помощью мультиметра.
Включите планшет и проверьте отображение уровня заряда в системе. Если устройство не показывает заряд или заряд происходит с перебоями, повторно осмотрите место пайки и контактные соединения разъема. Неисправности часто связаны с холодными пайками или повреждением дорожек платы.
Для дополнительной проверки используйте USB-тестер с функцией измерения тока и напряжения. При стабильном подключении ток потребления должен соответствовать штатным значениям, указанным в технической документации планшета. При отклонениях повторно проверьте целостность шлейфов и качество пайки.
Закройте планшет крышкой, закрепив винты с рекомендованным усилием, чтобы не повредить корпус. После окончательной сборки протестируйте зарядку в течение 15-30 минут, наблюдая за нагревом разъема и аккумулятора. Излишний нагрев сигнализирует о проблемах с контактом или неисправности нового разъема.
Вопрос-ответ:
Какие инструменты понадобятся для замены разъема зарядки на планшете?
Для работы потребуются паяльник с тонким жалом, припой, отсос для припоя или медная оплетка для удаления старого припоя, отвертки с маленькими насадками (обычно крестовые или звездочки), пинцет, а также новая деталь разъема. Иногда может понадобиться мультифункциональный тестер для проверки контактов.
Как определить, что именно разъем зарядки вышел из строя, а не кабель или блок питания?
Для начала стоит проверить кабель и блок питания на другом устройстве или использовать другой кабель с этим планшетом. Если зарядка не идет, возможно, проблема в самом разъеме. Также можно визуально осмотреть гнездо на наличие повреждений, коррозии или загрязнений. Иногда разъем расшатывается или контакты внутри теряют контакт с зарядным устройством.
Есть ли риск повредить материнскую плату планшета при самостоятельной замене разъема, и как этого избежать?
Да, риск есть, особенно если нет опыта работы с мелкой электроникой. Чтобы избежать повреждений, нужно аккуратно отсоединять шлейфы и не применять чрезмерную силу. При пайке важно использовать паяльник с контролем температуры и не перегревать плату. Также стоит работать на статически защищённой поверхности и заземлиться, чтобы не повредить электронные компоненты.
Как выбрать подходящий разъем для замены, если модель планшета устарела и оригинальные детали сложно найти?
Лучше всего искать разъемы по точному номеру модели планшета или его комплектующих. Если оригинальная деталь недоступна, можно подобрать совместимый разъем с такими же техническими параметрами — размеры, тип контактов и расположение должны совпадать. Иногда на специализированных форумах или в сервисных центрах можно получить рекомендации по альтернативам.
Сколько времени обычно занимает процесс замены разъема зарядки своими руками?
Время зависит от опыта мастера и сложности конструкции планшета. В среднем процедура занимает от 30 минут до двух часов. Это включает разборку корпуса, выпаивание старого разъема, установку и припаивание нового, а также сборку устройства и проверку работоспособности.
