Мотор-колесо – это компактный электродвигатель, встроенный непосредственно в ступицу колеса велосипеда. Такая конструкция исключает необходимость во внешней передаче крутящего момента, снижает механические потери и упрощает обслуживание. Принцип действия основан на взаимодействии магнитного поля ротора с током в обмотках статора, что создает вращающий момент.

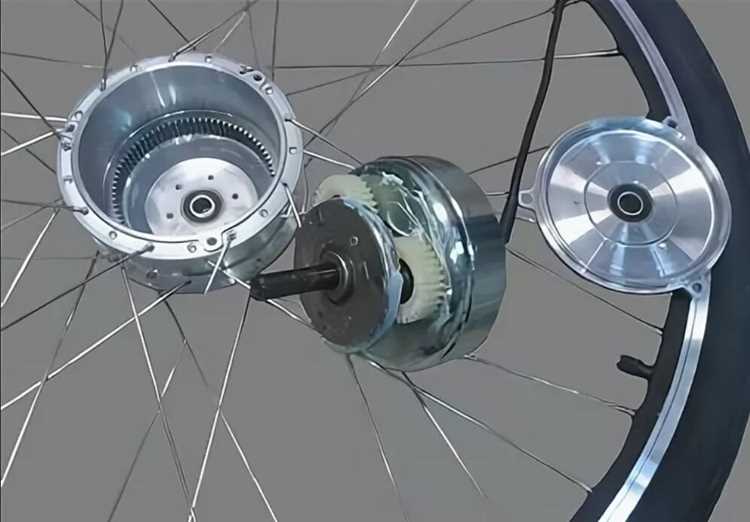

Наиболее распространены два типа мотор-колес: с редуктором и прямого привода. В редукторных моделях внутри корпуса установлены шестерни, которые позволяют увеличить крутящий момент на малых скоростях. Такие моторы легче, но изнашиваются быстрее. Прямоприводные моторы не имеют подвижных шестерен и работают тише, однако весят больше и требуют большей емкости аккумулятора.
Работа мотор-колеса управляется контроллером, который регулирует подачу тока в зависимости от положения ручки газа или уровня помощи педалированию (PAS-сенсор). Контроллер также выполняет функции защиты от перегрева, переразряда и перегрузки. Большинство систем работают на напряжении 36 или 48 В и развивают мощность от 250 до 1000 Вт в зависимости от модели.
Для обеспечения устойчивой работы мотор-колеса необходимо выбирать аккумулятор с достаточной выходной силой тока. Например, для мотора мощностью 500 Вт при 48 В минимальный ток должен составлять около 10–12 А. Также важно учитывать диаметр колеса: на 26-дюймовом ободе мотор развивает меньшую тягу на старте, чем на 20-дюймовом, при прочих равных параметрах.
Скорость реакции и плавность работы зависят от типа датчиков в моторе. Бесщёточные моторы с датчиками Холла обеспечивают стабильный запуск и точную регулировку скорости. Бездатчиковые моторы требуют большей скорости для запуска и могут не работать корректно при низких температурах, но выигрывают в надежности из-за меньшего количества компонентов.
Из чего состоит мотор-колесо и как размещены его элементы
Основу мотор-колеса составляет ступица увеличенного диаметра, внутри которой размещён электродвигатель. В типичной конфигурации используется бесщёточный мотор (BLDC), где обмотки статора закреплены на оси, а магнитный ротор вращается вместе с корпусом ступицы.
Постоянные магниты расположены по внутреннему периметру вращающейся части мотор-колеса. Обычно используется от 8 до 46 магнитов в зависимости от конструкции и мощности. Между магнитами и обмотками имеется небольшой воздушный зазор, обеспечивающий точное взаимодействие без физического контакта.
Обмотки якоря фиксируются на внутренней части ступицы и подключаются к контроллеру через проводку, проходящую через полую ось. Контроллер управляет подачей тока к обмоткам в определённой последовательности, создавая вращающееся магнитное поле.
Для отслеживания положения ротора применяются датчики Холла, встроенные в неподвижную часть мотор-колеса. Они позволяют точно синхронизировать переключение фаз, особенно при старте с места и на низких оборотах.
Корпус мотор-колеса герметизируется для защиты от влаги и пыли, а в некоторых моделях предусматриваются радиаторы для отвода тепла. Крепление спиц осуществляется непосредственно к корпусу ротора, благодаря чему мотор-колесо совмещает функции тягового элемента и несущей части колеса.

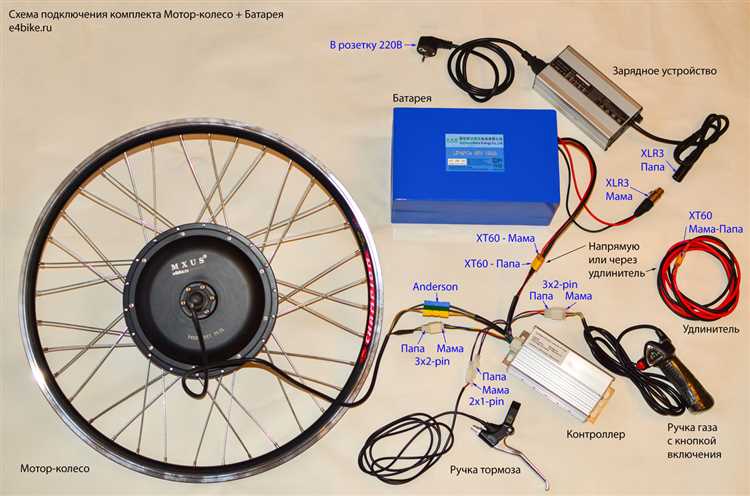

Как происходит передача энергии от батареи к мотору
Передача энергии начинается с аккумулятора, который устанавливается на раме или багажнике велосипеда. Он выдает постоянный ток, напряжение которого зависит от модели – чаще всего 36 В или 48 В.
Электрическая энергия поступает через кабель к контроллеру – управляющему модулю, который регулирует подачу тока в зависимости от выбранного режима и показаний датчиков (скорости, крутящего момента, положения педалей). Контроллер стабилизирует напряжение и преобразует его в импульсы, подходящие для работы мотор-колеса.
Затем ток направляется к обмоткам внутри мотор-колеса. В случае бесщеточного двигателя контроллер поочередно подает импульсы на три фазы, создавая вращающееся магнитное поле. Это поле взаимодействует с постоянными магнитами на роторе, заставляя колесо вращаться.
Для уменьшения потерь энергии важно использовать качественные кабели с подходящим сечением и герметичными разъемами. При длине кабеля более 1 метра рекомендуется использовать провода сечением не менее 2,5 мм².
Также стоит следить за уровнем заряда аккумулятора – при снижении напряжения ниже 30–32 В (для 36-вольтовой батареи) контроллер автоматически отключает питание, чтобы предотвратить глубокий разряд и повреждение ячеек.
Что влияет на мощность и крутящий момент мотор-колеса
Мощность мотор-колеса напрямую зависит от напряжения и силы тока, подаваемых от контроллера. Например, при напряжении 36 В и токе 15 А можно получить около 540 Вт выходной мощности. Увеличение напряжения позволяет повысить максимальную скорость, а увеличение тока – увеличить крутящий момент на низких оборотах.
Тип мотора также играет ключевую роль. В мотор-колесах используются бесщёточные двигатели прямого привода или редукторные. Редукторные моторы обеспечивают больший крутящий момент при меньших скоростях за счёт встроенной передачи, но менее устойчивы к перегреву. Прямоприводные моторы лучше подходят для ровных маршрутов и развивают большую мощность на высоких скоростях.
Размер колеса влияет на момент, передаваемый на ось. При прочих равных условиях мотор-колесо 20″ создаёт больший тяговый момент на старте по сравнению с 28″, но на высоких скоростях теряет эффективность. Поэтому при выборе мотор-колеса важно учитывать диаметр обода в сочетании с характеристиками мотора.
Качество магнита и обмоток напрямую влияет на КПД. Магниты с высокой остаточной индукцией и обмотки из меди с увеличенным сечением снижают потери и улучшают теплоотвод. Это позволяет поддерживать стабильную мощность без перегрева при длительных нагрузках.
Прошивка контроллера и его настройки (ограничения по току, режимы работы, частота ШИМ) также оказывают влияние на поведение мотора. Например, агрессивная настройка пускового тока увеличит момент на старте, но ускорит износ механических компонентов.

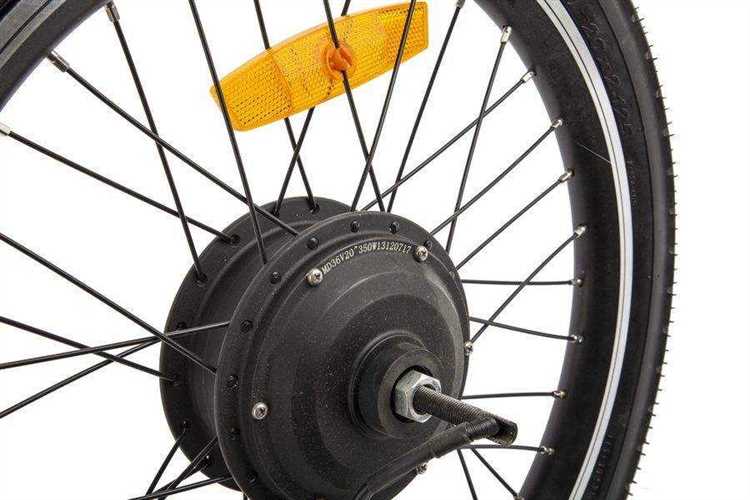

Как управляется мотор-колесо при помощи контроллера
Основные функции контроллера:
- Измерение сигнала с ручки газа или PAS (Pedal Assist Sensor) и преобразование его в управляющее напряжение для мотор-колеса.
- Регулировка подачи тока в обмотки мотора с учётом требуемого крутящего момента и текущей скорости.
- Обеспечение плавного старта и защиты компонентов от перегрузки.
Контроллер использует алгоритмы ШИМ (широтно-импульсной модуляции) для точного дозирования тока. Например, при слабом нажатии на ручку газа он ограничивает подачу энергии, снижая нагрузку на двигатель и батарею. При сильном нажатии – подаёт ток максимально быстро, позволяя мотору выйти на полную мощность.
Дополнительно в современных системах применяются датчики Холла, которые позволяют контроллеру определять положение ротора и точно синхронизировать подачу тока. Это улучшает плавность работы и повышает КПД.
Взаимодействие контроллера с батареей включает мониторинг напряжения и температуры. При снижении напряжения ниже порогового значения контроллер ограничивает мощность или полностью отключает питание, предотвращая глубокий разряд.
Рекомендации по настройке контроллера:
- Настройка лимита тока под характеристики батареи и допустимую нагрузку мотора.
- Корректировка напряжений отсечки для защиты элементов питания.
- Выбор подходящего режима PAS – от плавного старта до агрессивного разгона.
- Использование функции рекуперации (если предусмотрена) для возврата энергии при торможении.
Правильно настроенный контроллер обеспечивает не только стабильную работу мотор-колеса, но и продлевает срок службы всей системы.

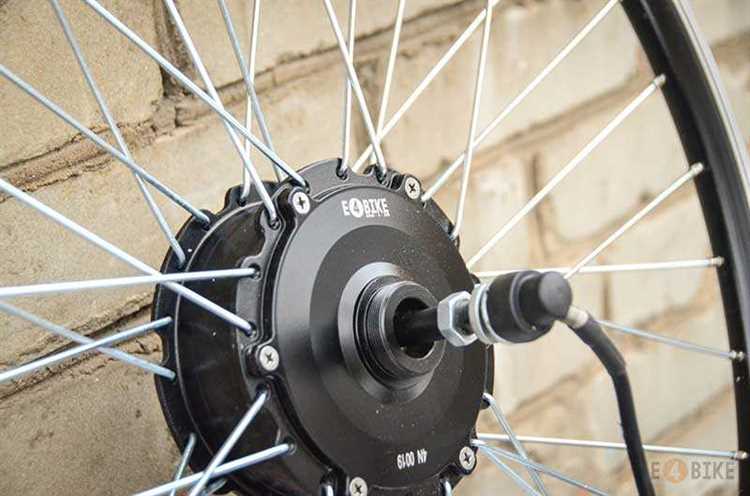

Чем отличается работа мотор-колеса в передней и задней втулке
Мотор-колеса, установленные в передней втулке, передают тяговое усилие напрямую на переднее колесо. Это меняет распределение нагрузки: передняя часть велосипеда становится более нагруженной при ускорении, особенно на скользких покрытиях. На мокром асфальте или гравии передний привод быстрее теряет сцепление при резком старте или подъеме в гору. Зато установка проще, и отсутствует необходимость взаимодействовать с трансмиссией.
Заднее мотор-колесо работает иначе: оно передает усилие на заднюю ось, где уже сосредоточена основная масса велосипедиста. Это обеспечивает лучшее сцепление и более стабильную тягу на старте. На подъёмах или при перевозке груза задний привод справляется с нагрузкой увереннее. Однако его установка требует разборки задней кассеты или трещотки и точной настройки переключателя передач.
При торможении также наблюдаются отличия. Передний мотор может создавать эффект рекуперации, но при этом существует риск потери устойчивости. Задний мотор позволяет использовать рекуперативное торможение безопаснее, так как заднее колесо менее подвержено блокировке.
Для городских условий с равнинным рельефом и умеренными скоростями передний привод может быть предпочтителен из-за простой конструкции. Для пересечённой местности, туризма или перевозки грузов больше подходит задний мотор, обеспечивающий лучшую проходимость и устойчивость.
Как мотор-колесо взаимодействует с педалями и системой PAS
Система PAS (Pedal Assist System) фиксирует вращение педалей через датчик крутящего момента или датчик каденса. При начале вращения педалей датчик передает сигнал контроллеру мотор-колеса, который регулирует подачу тока на двигатель.
Датчик каденса измеряет скорость вращения педалей и передает импульсы, определяя момент включения поддержки. При этом мотор-колесо обеспечивает дополнительную тягу пропорционально частоте вращения педалей, облегчая усилие велосипедиста.
Датчики крутящего момента более точны: они фиксируют приложенное усилие на педалях и позволяют контроллеру плавно изменять мощность мотора, обеспечивая естественное ощущение педалирования без резких толчков.
Контроллер получает данные с датчиков PAS и регулирует ток, подаваемый на мотор-колесо, изменяя крутящий момент и скорость вращения колеса. Это позволяет синхронизировать работу электродвигателя и педалей, оптимизируя энергозатраты и комфорт движения.
Мотор-колесо напрямую не взаимодействует с системой трансмиссии; все управление происходит через контроллер и датчики PAS, что сохраняет целостность цепной передачи и исключает механические потери.
Для правильной работы системы важно корректно настроить чувствительность датчиков PAS и параметры контроллера, учитывая вес велосипедиста и стиль езды. Это позволяет получить плавную и своевременную поддержку мотора при педалировании.
Вопрос-ответ:
Как мотор-колесо подключается к педалям и передает движение велосипеду?
Мотор-колесо устанавливается вместо одного из колес велосипеда и содержит электрический двигатель, который напрямую вращает ступицу колеса. Педали и цепь при этом остаются подключены к другому колесу через систему передач, либо при использовании мотор-колеса с поддержкой крутящего момента датчик фиксирует усилие, создаваемое педалями. Таким образом, двигатель помогает вращать колесо, а педали остаются источником механической силы. В некоторых системах при запуске педалирования мотор-колесо начинает добавлять электрическую тягу, уменьшая усилия, необходимые для кручения педалей.
Почему мотор-колеса бывают в передней и задней втулке, и чем отличается их работа?
Мотор-колеса могут устанавливаться как в переднюю, так и в заднюю втулку, что влияет на поведение велосипеда. В переднем мотор-колесе двигатель приводит в движение переднее колесо, что упрощает конструкцию и облегчает установку, но может изменить управляемость из-за дополнительного веса на руле. Заднее мотор-колесо вращает заднее колесо, что ближе к привычной схеме передачи усилия от педалей. Кроме того, заднее мотор-колесо часто обеспечивает лучшее сцепление с дорогой, так как вес ездока приходится именно на заднюю часть. Механизм работы одинаков, но расположение влияет на баланс и реакцию велосипеда.
Какие параметры определяют мощность мотор-колеса и как они влияют на езду?
Мощность мотор-колеса зависит от напряжения батареи, силы тока, а также характеристик самого двигателя, таких как количество витков обмотки и магнитная система. Мощность влияет на скорость разгона, максимальную скорость и способность преодолевать подъемы. Крутящий момент показывает, насколько быстро двигатель может создавать вращающий момент на колесо, что важно при трогании с места и езде в гору. Чем выше эти параметры, тем легче велосипед преодолевает сложные участки и быстрее реагирует на команды ездока, но это также может влиять на расход энергии аккумулятора.
Как контроллер управляет работой мотор-колеса и регулирует его работу?
Контроллер — это электронный блок, который получает сигналы от датчиков (например, с педалей или с ручки газа) и управляет подачей электричества на двигатель. Он регулирует напряжение и силу тока, чтобы обеспечить плавное и безопасное ускорение. Контроллер следит за перегрузками, температурой двигателя и аккумулятора, предотвращая перегрев и повреждения. Благодаря этому управление мотор-колесом становится предсказуемым: скорость меняется плавно, а при необходимости контроллер отключает двигатель, например, когда велосипед останавливается или при слишком высоких нагрузках.
