Термостат на ВАЗ Калине с 8-клапанным двигателем выполняет функцию регулирования температуры охлаждающей жидкости, обеспечивая стабильный тепловой режим работы мотора. Он расположен в корпусе, соединяющем головку блока цилиндров и патрубки системы охлаждения. В конструкции используется термочувствительный элемент, наполненный воском, который расширяется при нагреве и приводит в действие клапанный механизм.
При запуске холодного двигателя термостат остаётся закрытым, направляя весь объём антифриза по малому кругу – через блок двигателя и помпу, минуя радиатор. Это позволяет мотору быстрее достичь рабочей температуры. После достижения температуры около 87–90 °C клапан постепенно открывается, пропуская часть жидкости в радиатор для охлаждения. Полное открытие наступает при температуре порядка 102 °C.
На Калине с 8-клапанным двигателем применяется термостат с интегрированным байпасным каналом. Это снижает риск перегрева при нештатной работе системы охлаждения, например при выходе из строя вентилятора или засоре радиатора. Для корректной работы важно использовать термостат с заводскими характеристиками и избегать установки дешёвых аналогов с неточным порогом срабатывания.
Замедленное открытие клапана или его залипание в закрытом положении приводит к перегреву двигателя. Постоянно открытый клапан вызывает недогрев, повышенный расход топлива и нестабильную работу на холостом ходу. Регулярная проверка состояния термостата рекомендуется при каждом обслуживании системы охлаждения или при появлении признаков нестабильного прогрева мотора.
Где находится термостат на Калине 8 клапанов
На двигателе ВАЗ-11183, установленном на Калине с 8-клапанной головкой блока, термостат размещён с левой стороны по ходу движения автомобиля, в передней части двигателя. Он встроен в пластиковый корпус, закреплённый к головке блока цилиндров болтами. Доступ к нему возможен с верхней части моторного отсека после снятия воздушного фильтра.
Корпус термостата соединён с:
- верхним патрубком радиатора системы охлаждения;
- отводящим патрубком на дроссельный узел (обогрев дросселя);
- отводом на расширительный бачок.
В конструкции предусмотрена возможность замены термостата без демонтажа корпуса. На практике это часто затруднено из-за прикипевших болтов или уплотнений, поэтому при ремонте рекомендуется заранее подготовить комплект уплотнителей и при необходимости весь корпус в сборе.

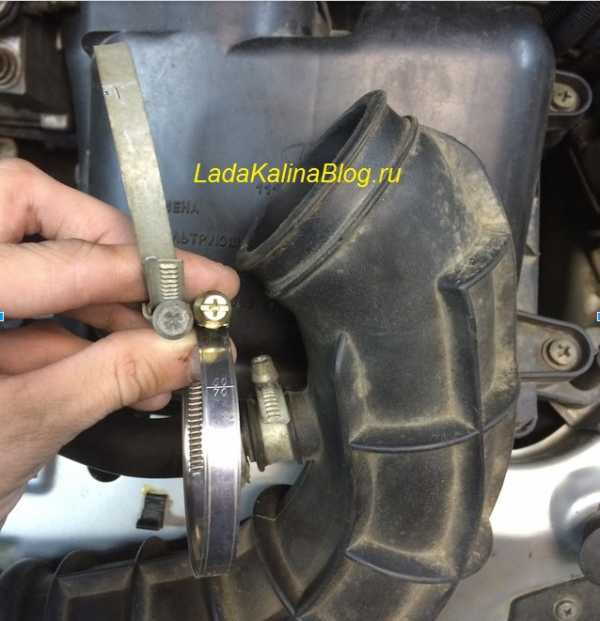

Для удобства доступа лучше демонтировать:
- корпус воздушного фильтра;
- патрубки, мешающие обзору и инструменту;
- датчик температуры охлаждающей жидкости, при его наличии рядом с термостатом.
Работы удобнее проводить на холодном двигателе, чтобы избежать ожогов и потери охлаждающей жидкости под давлением.
Как термостат регулирует температуру охлаждающей жидкости
Термостат в двигателе Калины с 8-клапанной головкой управляет направлением потока охлаждающей жидкости между малым и большим кругом циркуляции. Это достигается за счёт термочувствительного элемента, заполненного терморасширяющимся воском. При низкой температуре охлаждающая жидкость циркулирует только по малому кругу – через рубашку охлаждения блока цилиндров и радиатор отопителя салона, минуя основной радиатор.
Как только температура охлаждающей жидкости достигает примерно 87–92 °C, воск в корпусе термостата начинает расширяться, перемещая шток, который открывает доступ к большому кругу. При этом основной радиатор включается в систему циркуляции. Если температура продолжает расти, клапан открывается полностью, обеспечивая максимальную теплоотдачу.
При снижении температуры до диапазона 80–84 °C воск сжимается, и клапан термостата постепенно закрывается, возвращая поток в малый круг. Такой алгоритм работы предотвращает перегрев двигателя и поддерживает оптимальный тепловой режим, что положительно влияет на ресурс мотора и экономичность.
Своевременное срабатывание термостата напрямую зависит от состояния его термоэлемента и герметичности корпуса. При заклинивании клапана возможно как длительное недогревание двигателя, так и перегрев. В обоих случаях рекомендуется проверка и при необходимости замена устройства.
Когда открывается и закрывается клапан термостата
На Калине с 8-клапанным двигателем термостат начинает открываться при температуре охлаждающей жидкости около 85 °C. Это значение может незначительно варьироваться в зависимости от производителя термостата, но для оригинальных или аналогичных деталей стандартная температура срабатывания составляет 85–87 °C.
Полное открытие клапана происходит примерно при 102 °C. В этот момент термостат полностью направляет поток жидкости через радиатор для интенсивного охлаждения. До этого момента часть потока может циркулировать по малому кругу, обеспечивая быстрый прогрев двигателя и стабильную работу на холодном моторе.
Закрытие клапана начинается при снижении температуры ниже порога открывания – обычно это 80–82 °C. При этом термостат перекрывает путь к радиатору, и охлаждающая жидкость вновь начинает циркулировать по малому кругу, поддерживая оптимальную рабочую температуру двигателя.
Нарушение температурного режима открытия или закрытия может указывать на неисправность термостата. Если клапан заедает в закрытом положении – двигатель перегревается, если в открытом – не набирает рабочую температуру. В таких случаях термостат необходимо заменить.
Чем отличается поведение термостата на холодном и прогретом двигателе
При запуске холодного двигателя на Калине с 8-клапанным мотором термостат остаётся закрытым. Это необходимо для того, чтобы охлаждающая жидкость циркулировала только по малому кругу – через помпу, головку блока цилиндров и радиатор отопителя салона. Радиатор основного охлаждения при этом не задействуется. Такая схема ускоряет прогрев мотора до рабочей температуры, снижая износ и расход топлива в первые минуты работы.
Когда температура охлаждающей жидкости достигает порога открытия термостата (около 87–90 °C), клапан термостата начинает приоткрываться, направляя часть потока через основной радиатор. При дальнейшем нагреве (порядка 95 °C) клапан открывается полностью, и жидкость циркулирует уже по большому кругу. Это необходимо для эффективного теплоотвода при стабильной нагрузке на прогретый двигатель.
На прогретом моторе термостат постоянно регулирует степень открытия клапана в зависимости от текущей температуры. Он поддерживает её в пределах 90–100 °C, открываясь и закрываясь частично. При понижении нагрузки и снижении температуры клапан снова ограничивает поток через радиатор, сокращая охлаждение. Это обеспечивает стабильность температурного режима без резких колебаний.
Для диагностики отклонений в работе термостата рекомендуется проверка его поведения в обоих режимах. На холодном двигателе радиатор должен оставаться холодным минимум первые 5–10 минут. При достижении рабочей температуры нижний патрубок радиатора должен начать нагреваться, сигнализируя о начале циркуляции по большому кругу. Несвоевременное открытие или утечка через клапан термостата указывает на его неисправность.
Какие симптомы указывают на неисправность термостата
Медленный прогрев двигателя – один из признаков, что термостат застрял в открытом положении. При этом охлаждающая жидкость с самого запуска начинает циркулировать по большому кругу, не позволяя мотору быстро достичь рабочей температуры.
Перегрев двигателя может указывать на то, что клапан термостата не открывается при достижении температурного порога. Это вызывает задержку выхода горячего антифриза в радиатор, в результате чего температура быстро растёт, особенно в условиях городской езды.
Неравномерное поведение стрелки указателя температуры – скачки или резкие изменения показаний свидетельствуют о нестабильной работе термостата. Это может быть вызвано частичным заклиниванием клапана или нарушением герметичности механизма.
Холодный воздух из печки при прогретом двигателе также может говорить о неисправности термостата, особенно если антифриз не успевает нагреваться должным образом из-за постоянно открытого клапана.
Повышенный расход топлива нередко сопровождает неисправности термостата. Двигатель, не достигающий нужной температуры, работает в режиме обогащённой смеси, что увеличивает потребление топлива.
Проверка термостата может быть выполнена без демонтажа: после запуска холодного двигателя верхний патрубок радиатора должен оставаться холодным в течение нескольких минут. Если он нагревается сразу – клапан не закрывается, и требуется замена узла.
Как проверить работу термостата без разборки
Для проверки термостата без снятия потребуется прогреть двигатель до рабочей температуры. Запустите двигатель и дайте ему поработать минимум 10–15 минут, контролируя температуру на приборной панели.
Когда стрелка указателя температуры приблизится к середине шкалы (около 85–90 °C), аккуратно коснитесь патрубка, который идет от термостата к радиатору. Если патрубок остается холодным или чуть тёплым, термостат скорее всего не открылся.
После прогрева патрубок должен стать горячим, это означает, что термостат открылся и жидкость пошла в радиатор. При этом температура двигателя должна стабилизироваться без резких скачков.
Другой способ – наблюдать за вентилятором радиатора. Если термостат исправен, вентилятор начнёт вращаться после того, как температура достигнет примерно 95–100 °C, что свидетельствует о прохождении жидкости через радиатор.
Также можно использовать инфракрасный термометр для точного измерения температуры на патрубках. Разница температур на входе и выходе из термостата должна составлять примерно 10–15 °C в момент открытия клапана.
Если патрубок горячий сразу после запуска двигателя или температура резко повышается выше нормы, вероятна неисправность термостата – он либо залип, либо не закрывается.
Какой термостат лучше выбрать при замене на Калине
Для Калину с 8-клапанным двигателем оптимален термостат с температурой открытия около 87 °C. Это значение поддерживает стабильный прогрев двигателя и эффективное охлаждение при рабочей температуре.
Рекомендуется выбирать оригинальные или сертифицированные аналоги от производителей с хорошей репутацией. Качество сборки и точность срабатывания клапана влияют на работу системы охлаждения и ресурс двигателя.
Термостаты с медным или латунным элементом чаще долговечнее пластиковых деталей и быстрее реагируют на изменение температуры. Механизм должен быть устойчив к перепадам давления и химическому воздействию охлаждающей жидкости.
Не стоит выбирать термостаты с заниженной или завышенной температурой открытия, так как это нарушит баланс прогрева и охлаждения, приведёт к повышенному износу двигателя или перегреву.
Важно проверить совместимость по посадочному месту и габаритам, чтобы исключить протечки и проблемы с установкой. При возможности, отдавайте предпочтение изделиям с гарантией от производителя.
Вопрос-ответ:
Как устроен термостат на Калине с 8 клапанами и какую функцию он выполняет в системе охлаждения?
Термостат в Калине с 8 клапанами — это клапан с термочувствительным элементом, который регулирует поток охлаждающей жидкости между двигателем и радиатором. При холодном двигателе клапан закрыт, что позволяет двигателю быстро прогреться. Когда жидкость достигает определённой температуры (обычно около 85 °C), термостат открывается, направляя жидкость через радиатор для снижения температуры и предотвращения перегрева.
Почему важно выбирать термостат с правильной температурой открытия для Калинового двигателя?
Выбор термостата с подходящей температурой открытия влияет на стабильность работы мотора. Если термостат откроется слишком рано, двигатель не сможет нормально прогреться, что ведёт к повышенному износу и увеличенному расходу топлива. При слишком позднем открытии возрастает риск перегрева. Для Калинового 8-клапанного двигателя обычно рекомендуют термостаты с температурой открытия около 85 °C, что соответствует заводским параметрам и обеспечивает оптимальный баланс.
Какие признаки указывают на неисправность термостата в Калине с 8 клапанами?
Нарушение работы термостата проявляется в двух вариантах: либо он постоянно закрыт, либо постоянно открыт. Если клапан не открывается, двигатель долго прогревается, температура в системе постоянно высокая, а стрелка на приборной панели достигает красной зоны. Если термостат заедает в открытом положении, мотор медленно прогревается, температура остаётся ниже нормы, что негативно влияет на работу и расход топлива.
Как проверить работоспособность термостата на Калине без его снятия?
Для проверки термостата без снятия нужно запустить двигатель и следить за температурой охлаждающей жидкости на приборной панели. При прогреве до температуры около 85 °C должен ощущаться поток горячей жидкости по верхнему патрубку радиатора, который сначала остаётся холодным. Если патрубок сразу нагревается, это значит, что термостат постоянно открыт. Кроме того, можно аккуратно пощупать шланги на ощупь — изменение температуры укажет на открытие клапана.
