Как работает турбина на дизельном двигателе

Турбина в дизельном двигателе предназначена для увеличения массы воздуха, поступающего в цилиндры, за счёт использования энергии отработавших газов. Это позволяет повысить давление наддува, улучшить наполнение цилиндров и, как следствие, увеличить мощность и топливную эффективность мотора без роста рабочего объёма.

Рабочий цикл начинается с выхода отработавших газов через выпускной коллектор. Эти газы направляются в турбинную часть турбокомпрессора, где раскручивают крыльчатку турбины до скоростей свыше 150 000 об/мин. Турбина соединена с компрессорной крыльчаткой на одном валу. Вращение компрессора приводит к сжатию поступающего воздуха и его подаче во впускной тракт под повышенным давлением.

При проектировании дизельного двигателя с турбонаддувом необходимо учитывать параметры типа рабочего давления наддува (в среднем от 0,5 до 1,5 бар), температуры на входе в турбину (может превышать 700 °C) и задержки отклика (турболаг). Для компенсации последнего эффекта рекомендуется использование турбин с изменяемой геометрией или систем двойного наддува.

Важный аспект – подбор турбины по характеристикам двигателя. Неправильный выбор может привести к снижению тяги на низких оборотах или перегреву узлов. Для серийных дизелей с рабочим объёмом 2–3 л оптимальна турбина с давлением наддува до 1 бар и интеркулером для охлаждения сжатого воздуха, что снижает риск детонации и увеличивает КПД.

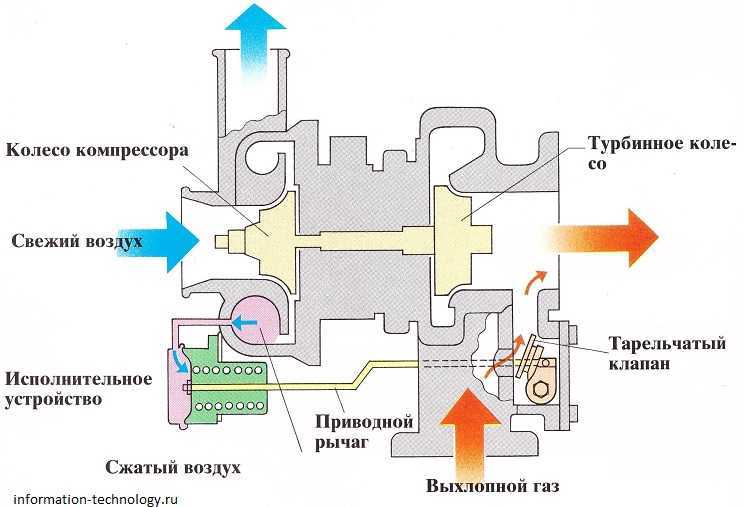

Как выхлопные газы приводят в движение турбину

Работа турбокомпрессора начинается с момента открытия выпускного клапана. Выхлопные газы, покидающие цилиндры дизельного двигателя, имеют высокую температуру (до 800 °C) и значительное давление. Эти параметры создают потенциальную энергию, способную вращать турбинное колесо.

Газовый поток направляется во впускной патрубок турбокомпрессора, где конструкция улиткообразного корпуса преобразует линейное движение газа в круговое. При этом происходит ускорение потока и его направленный удар по лопаткам турбины. Давление и скорость газа обеспечивают момент вращения, достаточный для раскрутки ротора до 100–200 тысяч оборотов в минуту.

Турбина соединена с компрессорной частью общим валом. Таким образом, вращение от выхлопных газов передаётся компрессору, который в свою очередь нагнетает воздух в цилиндры. Это повышает плотность воздушной смеси и, как следствие, эффективность сгорания топлива.

Оптимальная работа турбины зависит от минимизации обратного давления. Некачественно спроектованный выпускной коллектор или ограниченный диаметр выхлопной системы могут снизить эффективность отвода газов, что приведёт к перегреву и потере мощности. Поэтому необходимо обеспечивать правильную геометрию канала и использовать термостойкие материалы для элементов выпускного тракта.

В системах с изменяемой геометрией турбины (VGT) заслонки внутри корпуса регулируют направление и скорость потока газов, обеспечивая стабильную работу при разных режимах нагрузки. Это особенно актуально для дизельных двигателей, где частота вращения и объём выхлопа сильно варьируются в зависимости от оборотов.

Зачем турбине компрессор и как он нагнетает воздух

Компрессор в составе турбонагнетателя необходим для увеличения объёма воздуха, подаваемого в цилиндры. Это позволяет сжигать больше топлива за такт, повышая мощность двигателя без увеличения его рабочего объёма.

Компрессор представляет собой центробежное колесо, установленное на общем валу с турбиной. Когда выхлопные газы вращают турбину, энергия через вал передаётся компрессору. При вращении лопаток компрессора воздух засасывается через впускной патрубок, после чего под воздействием центробежной силы ускоряется и направляется к выходу корпуса компрессора.

На выходе воздух имеет повышенное давление. Этот эффект достигается благодаря спиральной форме корпуса и высокой скорости вращения ротора – до 150 000 об/мин. Однако при сжатии температура воздуха возрастает, поэтому перед подачей в цилиндры он проходит через интеркулер – теплообменник, снижающий температуру воздуха для повышения плотности и предотвращения детонации.

Эффективность компрессора напрямую зависит от его геометрии, зазоров между лопатками и состояния подшипников. Засорённый воздушный фильтр или повреждённый интеркулер приводят к снижению давления наддува, что отражается на характеристиках двигателя. Поэтому важно регулярно проверять чистоту впускной системы и состояние патрубков.

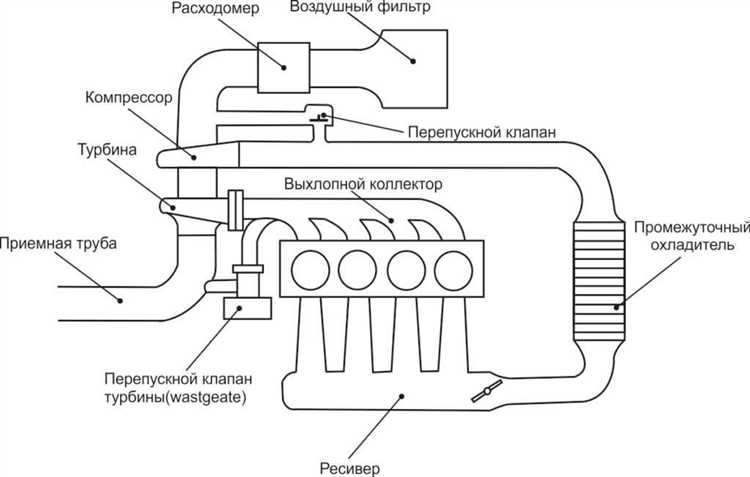

Роль интеркулера в системе турбонаддува

Интеркулер выполняет ключевую функцию в процессе турбонаддува дизельного двигателя – он снижает температуру сжатого воздуха перед его подачей во впускной коллектор. Без охлаждения температура воздуха после компрессора может превышать 150 °C, что снижает его плотность и ухудшает наполнение цилиндров.

Понижение температуры воздуха в интеркулере приводит к следующим результатам:

• Увеличение массы воздуха, поступающего в цилиндры при том же объёме.
• Снижение вероятности детонации за счёт уменьшения температуры горючей смеси.
• Повышение эффективности сгорания топлива и увеличение крутящего момента.
• Стабилизация температурного режима компонентов двигателя, в том числе клапанов и поршней.

Существует два типа интеркулеров:

1. Воздушный – охлаждает воздух за счёт встречного потока атмосферного воздуха. Простой по конструкции, но зависит от качества обдува.
2. Жидкостный – использует охлаждающую жидкость для теплопередачи. Более стабилен в замкнутом пространстве, но требует дополнительного радиатора и насоса.

При выборе и установке интеркулера важно учитывать:

• Минимальные потери давления между выходом турбины и впуском коллектора.
• Максимально эффективную теплоотдачу при заданных условиях обдува.
• Плотное прилегание патрубков для исключения утечек сжатого воздуха.
• Своевременное обслуживание – загрязнение сот интеркулера снижает его эффективность.

Грамотно подобранный и исправно функционирующий интеркулер – это один из критических компонентов, обеспечивающих стабильную работу турбонаддува, снижение расхода топлива и увеличение ресурса двигателя.

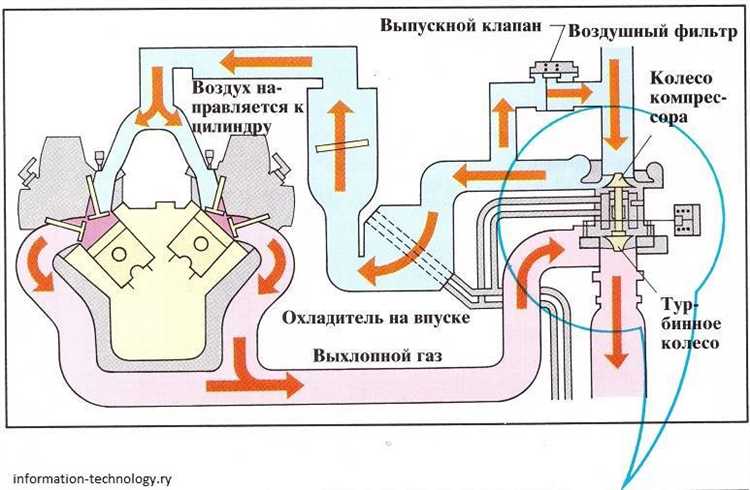

Чем отличается работа турбины на разных оборотах двигателя

На низких оборотах дизельного двигателя турбина испытывает дефицит энергии от выхлопных газов. Это ограничивает скорость вращения ротора и снижает давление наддува. В таких условиях турбина может иметь заметную задержку отклика, особенно без систем типа VGT (Variable Geometry Turbocharger), которые способны менять геометрию направляющих лопаток для оптимизации потока выхлопа.

При средних оборотах турбина выходит в диапазон своей эффективной работы. Объём выхлопных газов становится достаточным для стабильного раскручивания крыльчатки, и наддув достигает расчетного уровня. На этом этапе давление воздуха во впускном тракте увеличивается, обеспечивая прирост мощности и улучшенную топливную экономичность без чрезмерных температурных нагрузок.

На высоких оборотах количество и температура выхлопных газов возрастают. Турбина работает с максимальной скоростью вращения, и важным становится предотвращение перегрева и механической перегрузки. Без корректной настройки системы управления наддувом возможен избыточный буст, ведущий к детонации, перегреву впускного воздуха и повышенному износу компонентов двигателя.

Для стабильной работы на всех диапазонах оборотов рекомендуется применение перепускных клапанов (wastegate) или турбин с регулируемой геометрией. Эти технологии позволяют контролировать давление наддува и предотвращать потери на низких оборотах, сохраняя эффективность при высоких нагрузках.

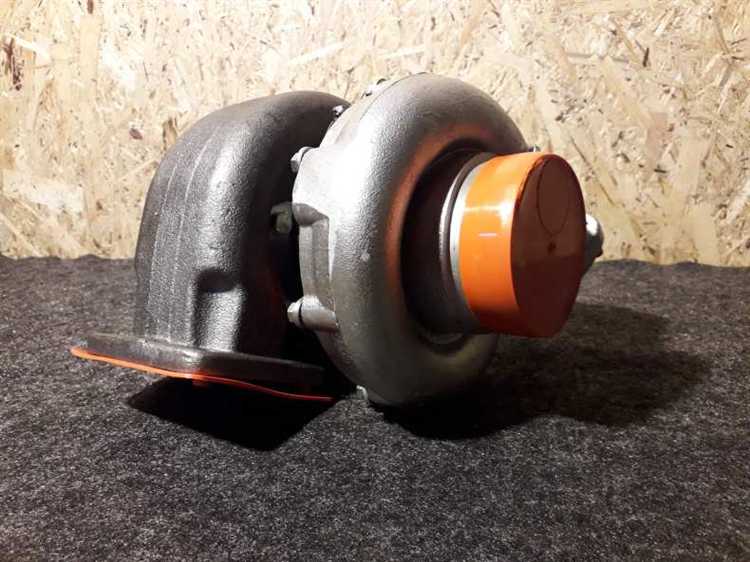

Как смазка и охлаждение влияют на ресурс турбины

Турбокомпрессор дизельного двигателя вращается с частотой до 200 000 об/мин. В таких условиях малейшие перебои в подаче масла приводят к перегреву и износу подшипников скольжения. Смазка снижает трение между валом и корпусом, предотвращая задиры и образование микротрещин на рабочих поверхностях. Для полной защиты требуется стабильное давление масла – не ниже 2,5 бар в режиме нагрузки.

Использование неподходящего моторного масла, например с недостаточной термостойкостью, ускоряет деградацию масляной пленки. В результате – повышение температуры в зоне подшипников и ускоренный износ. Особенно критично это при частых резких остановках двигателя без выжидания на холостом ходу: вала турбины продолжает вращаться, но масляная подача прекращается сразу после глушения мотора.

Система охлаждения турбины снижает термическую нагрузку на корпус и крыльчатку. Вода или масло (в зависимости от конструкции) циркулирует через охладительные каналы корпуса, предотвращая перегрев прилегающих элементов и растрескивание корпуса. При отсутствии эффективного охлаждения температура на горячей стороне корпуса может превышать 800 °C, что провоцирует термические деформации и утечку газов через уплотнения.

Для увеличения ресурса турбины необходимо поддерживать интервалы замены масла не более 10 000 км, использовать масла с допуском производителя, а после движения на высоких оборотах – обязательно дать мотору поработать 1–2 минуты на холостом ходу перед остановкой. Это позволяет сохранить температурный баланс и избежать масляного голодания на финише работы турбокомпрессора.

Что происходит при запоздалом отключении турбины после остановки мотора

После остановки дизельного двигателя турбина продолжает вращаться за счет остаточного давления и температуры выхлопных газов. Запоздалое отключение турбины, то есть слишком долгое отсутствие снижения нагрузки или отключения системы подачи масла, вызывает ряд негативных процессов.

Во-первых, возникает эффект «термического коллапса» – подшипники турбины остаются без полноценной смазки, так как масляный насос двигателя перестает подавать масло с необходимым давлением. Это приводит к увеличению трения, перегреву и преждевременному износу посадочных мест вала турбины.

Во-вторых, высокая температура остающегося в корпусе турбины масла вызывает его разложение и образование смолистых отложений на внутренних деталях и лопатках ротора. Накопление таких отложений снижает балансировку турбины и ухудшает аэродинамические характеристики, что ведет к вибрациям и снижению КПД агрегата.

Запоздалое отключение турбины также способствует развитию так называемого «масляного голодания». Вязкость масла растет при нагреве, и его способность проникать в узкие зазоры снижается, что дополнительно ухудшает смазку. В результате повышается риск заклинивания турбины и повреждения вала.

Рекомендуется применять системы контролируемого остывания турбины (например, продувку или работу вентилятора охлаждения) и выдерживать режим холостого хода двигателя не менее 30-60 секунд после интенсивной эксплуатации. Это обеспечивает снижение температуры и поддержание циркуляции масла, минимизируя износ и продлевая ресурс турбокомпрессора.

Игнорирование данных рекомендаций приводит к необходимости частого ремонта или замены турбины, что существенно увеличивает эксплуатационные затраты и снижает надежность дизельного двигателя.

Признаки неисправности турбины и методы диагностики

Основные признаки неисправности турбины в дизельном двигателе включают снижение мощности, повышенный расход топлива и изменение звуковых характеристик мотора. Для точного определения дефекта необходимо оценить комплекс симптомов.

• Снижение мощности двигателя: Турбина не обеспечивает необходимое давление наддува, что ведет к падению мощности на 15-30% и ухудшению динамики разгона.
• Повышенный дым выхлопа: Черный или синий дым свидетельствует о проблемах с уплотнениями или масляном охлаждении турбины.
• Посторонние шумы: Свист, гул или металлические стуки могут указывать на износ подшипников или повреждение лопаток турбины.
• Утечка масла: Масляные подтёки вокруг турбины свидетельствуют о повреждении уплотнителей или засорении системы смазки.
• Перегрев турбины: Повышенная температура корпуса вызывает деформацию и ускоренный износ деталей.

Для диагностики турбины применяются следующие методы:

1. Визуальный осмотр: Проверка состояния лопаток, корпуса и соединений на наличие повреждений и следов масла.
2. Измерение давления наддува: Сравнение фактического давления с паспортными значениями на разных режимах работы двигателя.
3. Проверка люфта ротора: Контроль осевого и радиального люфта турбинного вала с помощью индикатора часового типа. Допустимый люфт – не более 0,1 мм.
4. Диагностика звуков: Использование стетоскопа для локализации посторонних шумов в корпусе турбины и системе выхлопа.
5. Анализ выхлопных газов: Использование газоанализатора для выявления отклонений в составе и уровне дыма.
6. Компьютерная диагностика: Считывание кодов ошибок и параметров работы турбонаддува через диагностический разъем.

Регулярная диагностика и своевременное выявление вышеперечисленных признаков позволяют избежать серьезных повреждений и продлить срок службы турбины.

Вопрос-ответ:

Как именно турбина использует энергию выхлопных газов в дизельном двигателе?

Выхлопные газы, покидая цилиндры под высоким давлением и температурой, проходят через турбинное колесо, заставляя его вращаться с большой скоростью. Это вращение напрямую связано с компрессорным колесом на одном валу, которое нагнетает воздух в цилиндры, повышая его плотность и улучшая наполнение двигателя кислородом. Таким образом, энергия горячих газов преобразуется в механическую энергию, повышая общую мощность двигателя.

Почему важно, чтобы турбина в дизельном двигателе имела хорошую систему смазки и охлаждения?

Турбина работает при экстремально высоких температурах и оборотах, достигающих сотен тысяч в минуту. Без надлежащей смазки подшипники быстро выйдут из строя из-за трения, а отсутствие эффективного охлаждения приведёт к перегреву деталей и деформации компонентов. Это уменьшит ресурс турбины, снизит её производительность и может привести к поломке. Поэтому система подачи масла и охлаждения играет ключевую роль в стабильной и долговременной работе турбины.

Как изменение оборотов двигателя влияет на работу турбины в дизельном моторе?

При низких оборотах двигателя количество выхлопных газов меньше, и турбина вращается медленнее, поэтому давление наддува также ниже. По мере увеличения оборотов поток выхлопных газов растёт, ускоряя вращение турбины и повышая давление воздуха, подаваемого в цилиндры. Это улучшает наполнение цилиндров кислородом и увеличивает мощность двигателя. Однако слишком высокая скорость вращения без защиты может привести к повреждению турбины, поэтому современные системы включают механизмы регулировки и защиты.

Что происходит с турбиной, если после остановки дизельного двигателя её сразу отключить?

При резкой остановке двигателя циркуляция масла и охлаждение турбины прекращаются, тогда как турбина ещё долго вращается из-за инерции и остаточного тепла. Без смазки и охлаждения это может привести к перегреву подшипников, деформации ротора и повреждению уплотнений. Поэтому рекомендуется дать двигателю поработать на холостом ходу или использовать специальные системы охлаждения, чтобы обеспечить плавное снижение температуры и сохранить турбину в исправном состоянии.

В чём роль компрессора, встроенного в турбину дизельного двигателя?

Компрессор — это часть турбины, которая сжимает и подаёт воздух в цилиндры двигателя. При вращении турбинного колеса связанное с ним компрессорное колесо захватывает атмосферный воздух, сжимает его, повышая давление и плотность. Это обеспечивает лучшее наполнение цилиндров кислородом, что увеличивает эффективность сгорания топлива и повышает мощность двигателя. Без компрессора турбина не смогла бы выполнять функцию принудительного нагнетания воздуха.

Как турбина в дизельном двигателе преобразует энергию выхлопных газов в дополнительную мощность?

Турбина устанавливается на выпускном тракте двигателя и использует кинетическую энергию выхлопных газов. Эти газы вращают лопатки турбины, которые связаны с валом компрессора. Компрессор под давлением подает воздух в цилиндры, увеличивая количество кислорода для сгорания топлива. Это позволяет сжигать больше топлива и, соответственно, повышать мощность двигателя без увеличения его объема.

Почему важно контролировать смазку и охлаждение турбины в дизельном двигателе?

Рабочие части турбины вращаются с очень высокой скоростью и подвергаются значительным температурным нагрузкам из-за горячих выхлопных газов. Недостаток смазки приводит к быстрому износу подшипников и возможному заклиниванию вала. Перегрев без эффективного охлаждения ускоряет разрушение материалов турбины и может вызвать деформацию или поломку лопаток. Поэтому система смазки и охлаждения играет ключевую роль в долговечности и стабильной работе турбины.
