Радиопомехи в автомобиле чаще всего возникают из-за электрических наводок от работы компонентов системы зажигания, генератора, электродвигателей и других источников высокочастотных колебаний. Например, неисправные свечи зажигания или высоковольтные провода могут создавать импульсные помехи, распространяющиеся по электросети и антенному кабелю.
Наиболее подвержены влиянию радиопомех аналоговые FM-приёмники. Устранение шумов начинается с точной локализации источника. Для этого используют переносной радиоприёмник с диапазоном AM, настроенный на пустую частоту – при приближении к источнику уровень шума возрастает.
Одним из эффективных способов устранения помех от системы зажигания является замена свечей на экранированные и установка резистивных наконечников. Также важно проверить сопротивление высоковольтных проводов – оно не должно быть ниже 3–5 кОм на метр. В случае обнаружения неисправностей элементы подлежат обязательной замене.
Если источник – генератор, следует установить фильтр подавления помех на выходе обмотки возбуждения или заменить конденсатор на щётках. Для электродвигателей стеклоподъёмников и отопителя применяют ферритовые кольца и дроссели на линиях питания.
Правильная прокладка антенного кабеля вдали от силовых цепей и замена антенны на активную с усилителем помогают устранить наведённые наводки. Также важно обеспечить качественное заземление радиоприёмника и кузова автомобиля – контакт должен быть плотным, без окислов и краски.
Проверка состояния антенного кабеля и разъёмов
Нарушение экранировки или повреждение антенного кабеля часто становится источником радиопомех. Визуальный осмотр кабеля позволяет выявить трещины, заломы, следы перетирания изоляции или коррозии. Особое внимание следует уделить участкам вблизи соединений и в местах изгибов, где износ возникает чаще всего.
Контактные разъёмы должны быть плотно зафиксированы и не иметь окислов. Наличие зелёного или белого налёта на металлических частях указывает на окисление, которое ухудшает проводимость сигнала. Очистку выполняют с использованием контактного очистителя без остаточного осадка. После обработки важно убедиться, что разъёмы полностью высохли перед подключением.
Если кабель экранированный, следует проверить целостность экранирующей оплётки. При её повреждении возрастает уровень внешних электромагнитных наводок. Замена повреждённого кабеля на качественный коаксиальный с плотной оплёткой восстанавливает стабильность приёма.
Также важно проверить надёжность заземления антенного разъёма, особенно в автомобилях с нештатной аудиосистемой. Неправильное подключение массы может вызывать паразитные сигналы. При необходимости рекомендуется установить дополнительный провод заземления с жёсткой фиксацией на кузове автомобиля.
Замена штатной антенны на модель с усилителем сигнала
Штатные антенны, устанавливаемые на большинство автомобилей, часто имеют ограниченные характеристики при приёме сигнала в условиях плотной городской застройки или на открытой трассе. Установка антенны с активным усилителем позволяет значительно улучшить качество радиоприёма, особенно на средних и длинных волнах.
Выбор усиленной антенны должен учитывать диапазоны поддерживаемых частот (FM/AM), уровень коэффициента усиления (рекомендуется от 20 дБ) и тип подключения. Важно, чтобы антенна имела встроенный фильтр шумов и была защищена от электромагнитных помех, генерируемых бортовыми системами.
Оптимальным вариантом будет антенна с внешним усилителем, подключаемым к 12В через отдельный предохранитель. При замене необходимо использовать экранированный кабель и надёжно заземлить усилитель, чтобы избежать дополнительных помех. Разъём антенны должен быть совместим с головным устройством – при несовпадении потребуется переходник.
Монтаж следует выполнять вдали от источников электромагнитных наводок: проводки зажигания, генератора, систем заправки кондиционера. Наилучший приём обеспечивают антенны, размещённые на крыше автомобиля, особенно если они имеют телескопическую или штыревую конструкцию с активным модулем в основании.
После установки необходимо провести калибровку и тест приёма в различных условиях: в движении, на стоянке, вблизи линий электропередач. Если усиленная антенна не даёт ожидаемого эффекта, стоит проверить напряжение питания усилителя и качество соединения с массой кузова.
Экранирование проводки аудиосистемы
Наличие радиопомех в автомобильной аудиосистеме часто связано с неэкранированной или неправильно уложенной проводкой. Особенно это актуально для сигнальных кабелей между головным устройством и усилителем. При прохождении таких кабелей рядом с источниками электромагнитных полей (например, с проводами питания или блоками управления двигателем) возможно наводнение паразитных сигналов.
Для устранения помех необходимо использовать экранированные межблочные кабели с плотной оплеткой, обеспечивающей 95–100% покрытия. Такие кабели эффективно подавляют внешние наводки и предотвращают распространение радиочастотных помех.
Расположение кабелей критично: сигнальные и силовые провода должны прокладываться по разным маршрутам с максимальным расстоянием между ними. Пересечения допустимы только под прямым углом. Укладывать кабели следует по заводским каналам или в металлических гофротрубках с заземлением, если это возможно.
Особое внимание следует уделить точкам соединения: переходники, разъёмы и пайка должны быть выполнены качественно, без люфтов и окислений. Плохой контакт часто становится источником высокочастотного шума.

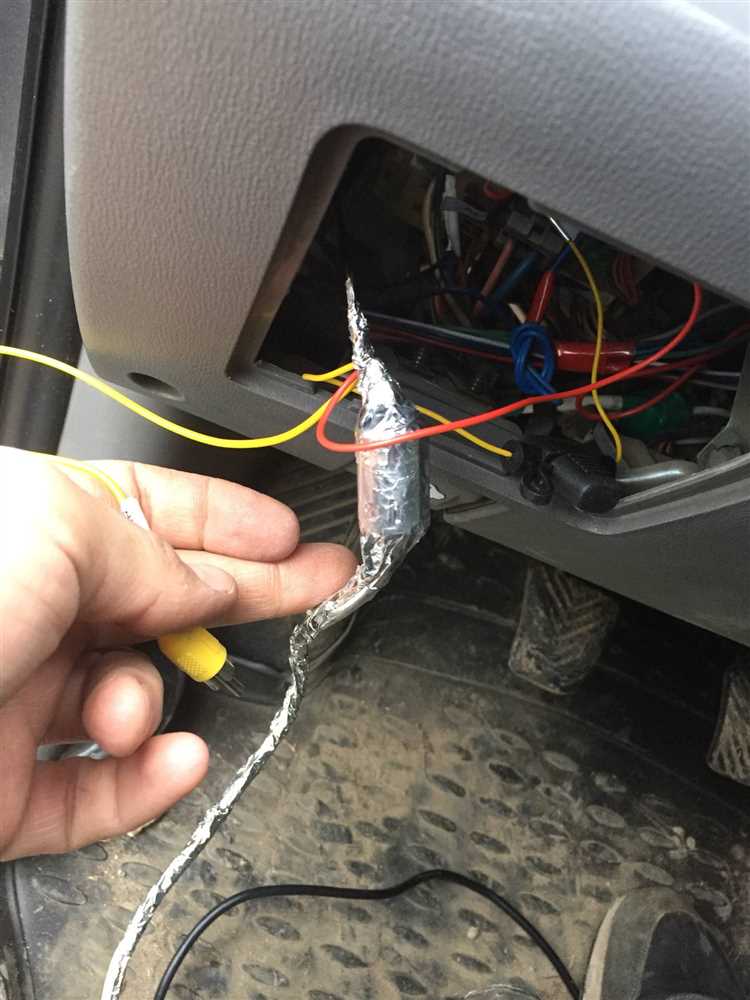

В случаях, когда уже установленные кабели не экранированы, возможно дополнительное экранирование с помощью медной фольги или металлической оплётки. Обмотку необходимо заземлить в одной точке, предпочтительно в кузов автомобиля вблизи приёмника сигнала. Заземление в нескольких точках приведёт к образованию токов утечки и усилению помех.
Для питания усилителей желательно применять кабели с двойной изоляцией и ферритовыми фильтрами на концах, особенно при прокладке вдоль кузова. Это снижает уровень высокочастотных наводок от генератора и систем зажигания.
Грамотно выполненное экранирование позволяет значительно снизить уровень помех и добиться стабильного качества звука даже в условиях повышенного электромагнитного фона.
Устранение помех от генератора и системы зажигания
- Проверка состояния свечей зажигания: Изношенные или неподходящие по сопротивлению свечи создают мощные импульсные помехи. Рекомендуется использовать свечи с встроенными резисторами номиналом 5–10 кОм.
- Замена высоковольтных проводов: Провода с экранированной оплёткой из графита или ферритовой обмотки значительно снижают уровень электромагнитных излучений. Следует избегать дешёвых неэкранированных аналогов.
- Экранирование катушки зажигания: Металлический кожух, заземлённый на корпус, эффективно подавляет помехи, особенно в старых системах с индуктивными катушками.
- Фильтрация цепи питания генератора: Включение LC-фильтра (дроссель и конденсатор) между генератором и аккумулятором сглаживает колебания напряжения, особенно на высоких оборотах.
Дополнительно стоит проверить надёжность контактов «массы» между кузовом, двигателем и корпусом аудиоустройств. Высокое переходное сопротивление способствует распространению импульсных помех по бортовой сети.
При систематическом подходе и использовании качественных компонентов уровень помех от генератора и зажигания можно свести к минимуму, обеспечив стабильную работу радиоприёмника и усилителей.
Использование фильтров шумоподавления на питание магнитолы
Один из наиболее эффективных способов устранения радиопомех – установка фильтра шумоподавления на цепь питания магнитолы. Он снижает уровень высокочастотных наводок, возникающих в результате работы генератора, электродвигателей и других компонентов автомобиля.
Фильтр подключается непосредственно между источником питания (обычно +12 В от аккумулятора) и входом питания головного устройства. Используются как готовые коммерческие решения, так и самодельные LC-фильтры, состоящие из дросселя и конденсатора.
- Для подавления помех от генератора подбирается дроссель с индуктивностью от 100 до 1000 мкГн и током не ниже 5 А.
- Конденсатор емкостью 2200–4700 мкФ на 25 В подключается параллельно питанию магнитолы после дросселя.
- Желательно использовать электролитические конденсаторы с низким ESR и дополнительно керамический на 0.1 мкФ для высокочастотных помех.
Важно монтировать фильтр как можно ближе к магнитоле и обеспечивать надежный контакт массы с кузовом. Некачественные или ослабленные соединения ухудшают эффективность фильтрации и могут быть причиной новых наводок.
В случаях с усилителями мощности, установленными отдельно, рекомендуется использовать отдельные фильтры на каждое устройство, подключенное к электросети автомобиля.
Фильтры не устраняют проблему при плохом заземлении, поэтому перед установкой стоит убедиться в исправности массы магнитолы и аккумуляторного подключения.
Изоляция и переукладка проводов питания и аудиосигнала
Для минимизации радиопомех важно разделять цепи питания и аудиосигнала. Проводку питания рекомендуется прокладывать отдельно от аудиокабелей, соблюдая расстояние не менее 15–20 см. Это снижает влияние электромагнитных помех, исходящих от силового кабеля.
Изоляция проводов должна выполняться материалами с высокой диэлектрической прочностью. Оптимально использовать термоусадочные трубки толщиной не менее 1 мм и с хорошей плотностью прилегания. В местах соединений и скруток следует применять пайку и дополнительно защищать изоляцией, исключая оголённые участки.
При прокладке аудиокабелей предпочтительно использовать экранированные провода с оплёткой из меди или алюминия. Экранирование должно быть заземлено с одной стороны, обычно на корпус магнитолы, что снижает наведённые помехи.
Перекрещивание проводов питания и аудиосигнала допустимо только под прямым углом, чтобы минимизировать индуктивное взаимодействие. Избегайте параллельной прокладки на больших участках.
В местах прохождения через кузов или металлические элементы автомобиля кабели необходимо защищать гофрированной трубкой и использовать резиновые уплотнители, предотвращая механические повреждения и контакт с кузовом, способный создавать помехи.
Регулярно проверяйте целостность изоляции и отсутствие повреждений. Даже мелкие трещины и потертости могут стать причиной пробоя и усиления радиопомех.
Поиск и устранение наводок от внешних электронных устройств
Для выявления источника радиопомех от внешних устройств применяют поочередное отключение всех дополнительных приборов: GPS-навигаторов, видеорегистраторов, зарядных устройств и аксессуаров с электропитанием от бортовой сети. При отключении каждого устройства нужно наблюдать за изменением качества приема радио. Это позволяет локализовать конкретный источник наводок.
В случае подтверждения влияния конкретного прибора, первым шагом становится проверка и замена кабелей питания на экранированные с качественными разъемами. Экранирование уменьшает электромагнитное излучение и защищает линии от внешних помех.
Для снижения проникновения наводок с внешних устройств рекомендуется использовать ферритовые кольца и клипсы, устанавливаемые на питающие и сигнальные провода. Они эффективно подавляют высокочастотные помехи в диапазоне 10–1000 МГц.
Значительное влияние оказывают некачественные или неисправные адаптеры питания и зарядные устройства. Замена их на сертифицированные модели с фильтрами подавления высокочастотных помех снижает уровень индуцированных шумов в бортовой электросети.
Дополнительно можно применять отдельные фильтры помех (LC-фильтры или фильтры с ферритовыми сердечниками) на линии питания проблемного устройства. Это препятствует распространению помех в общую сеть автомобиля.
При сильных наводках от внешних источников стоит проверить качество заземления корпуса автомобиля и аудиосистемы. Недостаточный контакт с массой усиливает эффект наводок, особенно если внешнее устройство подключено к корпусу через металлические детали.
Наконец, для диагностики и мониторинга наводок эффективно использовать радиочастотный анализатор или портативный приемник с широкой полосой частот. Это позволяет точно определить частотный диапазон помех и подобрать соответствующие методы подавления.
Проверка заземления компонентов аудиосистемы
Качественное заземление – ключевой фактор в устранении радиопомех. Первым шагом необходимо определить точку подключения массы аудиокомпонентов. Рекомендуется использовать корпус автомобиля с минимальной коррозией и отсутствием краски на месте крепления.
Для проверки контакта заземления применяйте мультиметр в режиме измерения сопротивления. Значение между точкой заземления и кузовом должно быть менее 0,1 Ом. Более высокое сопротивление сигнализирует о плохом контакте, требующем зачистки поверхности и повторного крепления.
Особое внимание уделяйте заземлению головного блока и усилителей. Их массы должны сходиться в одной точке, чтобы избежать образования «земельных петель». Используйте отдельные толстые провода массы, не объединяйте их с другими цепями.
В случае обнаружения ослабленных креплений или коррозии заменяйте болты и гайки на новые из нержавеющей стали. Для усиления контакта применяйте специальные контактные пасты, предотвращающие окисление.
Провода массы не должны иметь чрезмерной длины и изгибов – длина свыше 30 см увеличивает риск возникновения помех. Оптимально укладывать массу рядом с питающими проводами и экранировать их при необходимости.
Проверяйте массу на каждом компоненте аудиосистемы, включая динамики, чтобы исключить отдельные очаги плохого заземления. Последовательная диагностика помогает локализовать источник помех.
Вопрос-ответ:
Какие причины возникновения радиопомех в автомобиле чаще всего встречаются?
Радиопомехи в автомобиле обычно вызваны неправильным заземлением аудиосистемы, плохой изоляцией проводов, неисправностями генератора или системы зажигания, а также внешними электронными устройствами, которые создают электромагнитные наводки. Особое внимание стоит уделять качеству соединений и состоянию кабелей, так как повреждённые или неправильно проложенные провода способствуют появлению шумов в радио.
Как правильно проверить и улучшить заземление компонентов аудиосистемы в автомобиле?
Для проверки заземления необходимо убедиться, что корпус магнитолы и усилителей плотно и надёжно контактируют с металлической частью кузова. Осмотрите места контактов — они должны быть чистыми от краски, ржавчины и загрязнений. При обнаружении слабого контакта рекомендуется зачистить поверхность и зафиксировать провод напрямую к кузову через болт или винт. Иногда полезно добавить отдельный провод заземления от аудиокомпонентов к аккумулятору для снижения сопротивления и устранения шумов.
Какие методы можно использовать для поиска источников наводок от внешних устройств?
Для выявления внешних помех следует поочерёдно отключать электронные приборы в автомобиле — зарядные устройства, GPS-навигаторы, видеорегистраторы и другие гаджеты. Обращайте внимание на изменение уровня помех при включении и выключении каждого устройства. Также стоит осмотреть антенну и провода на наличие повреждений и проверить экранирование кабелей аудиосистемы. Иногда помогает установка дополнительных фильтров или перенаправление проводов вдали от источников помех.
Можно ли устранить помехи, связанные с генератором и системой зажигания, самостоятельно?
В ряде случаев да. Начать стоит с проверки состояния свечей зажигания, высоковольтных проводов и катушек — изношенные или повреждённые элементы могут создавать сильные электромагнитные наводки. Также полезно осмотреть контакты генератора и ремень привода, так как неисправности здесь могут влиять на качество питания. Если есть навыки работы с электрооборудованием, можно установить дополнительный фильтр на питание магнитолы или заземляющий провод. Однако при серьёзных неисправностях лучше обратиться к специалистам для точной диагностики и ремонта.
