Как ввести трансформатор в резонанс

Резонанс в трансформаторе возникает при совпадении частоты возбуждающего сигнала с собственной частотой колебательной цепи, образованной индуктивностью обмоток и емкостью цепи. Точная настройка на резонанс позволяет увеличить добротность, минимизировать потери и обеспечить максимальную передачу энергии между обмотками.

Для настройки резонанса необходимо учитывать индуктивность первичной и вторичной обмотки, а также паразитные и внешние емкости. Измерение параметров производится с помощью импедансного анализатора или генератора сигналов в сочетании с осциллографом. Частота резонанса f₀ вычисляется по формуле: f₀ = 1 / (2π√(LC)), где L – индуктивность в Генри, C – емкость в Фарадах.

Настройку удобно проводить с использованием переменных конденсаторов или катушек с ферритовыми сердечниками с регулируемым зазором. Это позволяет добиться требуемого резонансного пика без замены компонентов. Важно контролировать амплитудно-частотную характеристику (АЧХ) на выходе трансформатора: при правильной настройке наблюдается выраженный максимум на целевой частоте.

В трансформаторах, работающих в ВЧ-диапазоне, ключевым фактором является минимизация потерь на паразитную индуктивность и рассеивание. Поэтому при настройке необходимо обеспечивать минимальные длины проводников, применять экранирование и добиваться симметрии обмоток. Это особенно критично в устройствах, работающих на частотах свыше 1 МГц.

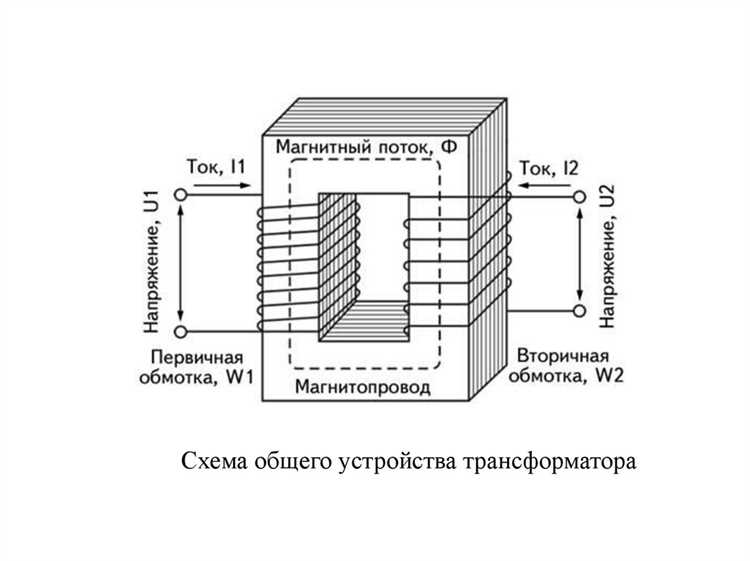

Определение резонансной частоты трансформатора по параметрам обмоток

Резонансная частота трансформатора напрямую зависит от индуктивности и паразитной ёмкости его обмоток. Для её расчёта необходимо учитывать параметры, которые можно получить измерением или извлечением из технической документации.

Индуктивность рассчитывается для каждой обмотки по формуле:

L = (μ₀ × μᵣ × N² × A) / l, где:
μ₀ – магнитная постоянная (4π × 10⁻⁷ Гн/м)
μᵣ – относительная магнитная проницаемость сердечника
N – число витков
A – площадь сечения сердечника, м²
l – средняя длина магнитной линии, м

Паразитная ёмкость формируется между витками и между обмотками. Приближённо она может быть оценена по эмпирическим данным или измерена с помощью LC-метра. Для расчёта резонансной частоты используют формулу:

f₀ = 1 / (2π√(L × C))

Где:

L – индуктивность обмотки, Гн
C – паразитная ёмкость, Ф

Если трансформатор имеет несколько обмоток, определяют резонансную частоту отдельно для каждой, поскольку параметры могут существенно отличаться. При наличии межобмоточной связи (в виде ёмкости или индуктивной связи) учитывают эквивалентную схему замещения и рассчитывают эквивалентную индуктивность и ёмкость.

Рекомендуется:

Измерить индуктивность обмотки при отключённой нагрузке.
Использовать полученные значения для точного определения f₀.

Точный расчёт резонансной частоты позволяет не только избежать нежелательных эффектов (например, усиления гармоник), но и настроить трансформатор для работы в нужном диапазоне, если это требуется по назначению устройства.

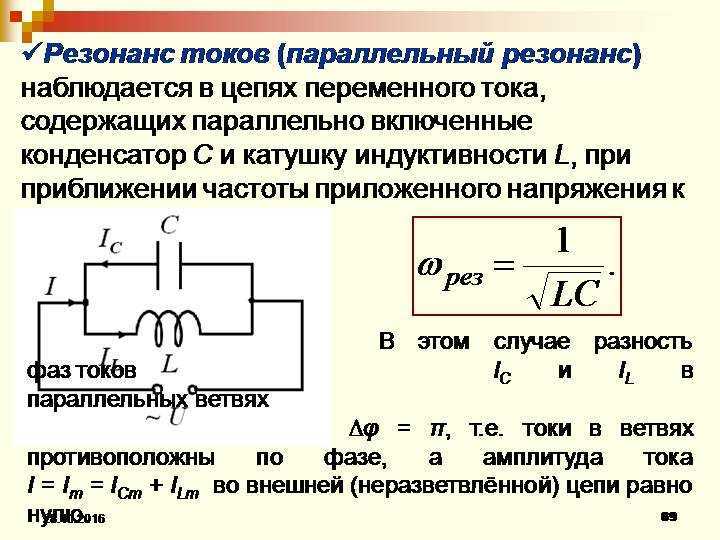

Расчет емкости для настройки трансформатора в резонанс

Для настройки трансформатора в резонанс необходимо точно рассчитать значение емкости, которое обеспечит равенство реактивных сопротивлений индуктивности и конденсатора на рабочей частоте. Основная формула для расчета емкости C в параллельном или последовательном контуре: C = 1 / (4π²f²L), где f – частота в герцах, L – индуктивность в генри.

Перед расчетом емкости важно измерить или определить индуктивность той обмотки, к которой будет подключен конденсатор. Это можно сделать с помощью измерителя индуктивности или по данным производителя. Например, если L = 100 мкГн и требуется резонанс на частоте 500 кГц, то C ≈ 1,01 нФ.

Рекомендуется использовать конденсаторы с малым тангенсом угла потерь и высоким стабильным диэлектриком (например, NP0/C0G), особенно в ВЧ-приложениях. При выборе емкости необходимо учитывать паразитные параметры монтажа и самого конденсатора, особенно при частотах выше 1 МГц.

Для точной подстройки допускается применение варикапов или набора параллельных конденсаторов с возможностью коммутируемого подключения. Это позволяет добиться точного совпадения резонансной частоты с рабочей частотой источника сигнала или нагрузки.

После расчета емкости и подключения конденсатора необходимо проверить достижение резонанса по минимуму реактивной составляющей импеданса или максимуму амплитуды тока или напряжения в контуре при фиксированной частоте возбуждения.

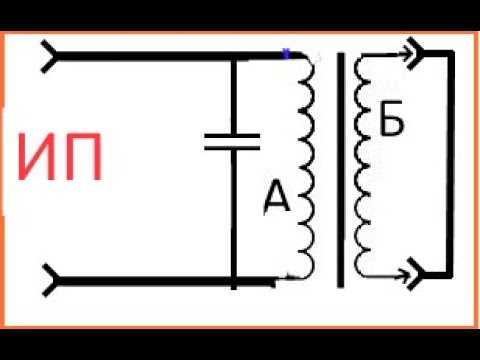

Подключение конденсатора к обмотке трансформатора

Для настройки трансформатора в резонанс, конденсатор подключается параллельно или последовательно с обмоткой, в зависимости от требуемой конфигурации контура. Правильное подключение определяет эффективность резонансного взаимодействия и качество настроенного колебательного процесса.

На практике чаще всего используют параллельное подключение конденсатора к обмотке, формируя параллельный колебательный контур. Это особенно эффективно для вторичной обмотки в резонансных преобразователях.

Последовательное подключение: применяется в случаях, когда необходимо компенсировать индуктивную реактивность в первичной цепи, особенно при высокой частоте. Конденсатор включается последовательно с нагрузкой или с самой обмоткой.

Перед подключением следует определить параметры обмотки – индуктивность (L) и активное сопротивление (R). Затем рассчитывается требуемая емкость (C) по формуле:

C = 1 / (4π²f²L)

где f – целевая резонансная частота, L – индуктивность обмотки. Расчетная емкость подбирается из ряда стандартных номиналов с минимальным отклонением. Рекомендуется использовать конденсаторы с низким ESR и температурной стабильностью, например, полипропиленовые или керамические NP0.

При подключении следует учитывать полярность (если используется электролитический конденсатор), минимизировать длину соединительных проводов и избегать создания паразитной индуктивности, которая может исказить резонансную частоту.

Отключите питание трансформатора.
Проверьте номинальные напряжения и токи в точке подключения.
Проведите проверку с помощью генератора и осциллографа, фиксируя резонансную частоту и амплитуду сигнала.

Корректное подключение конденсатора обеспечивает устойчивую работу трансформатора в резонансном режиме, снижает потери и повышает добротность системы.

Использование генератора сигнала для поиска резонанса

Генератор сигнала позволяет точно определить частоту, при которой трансформатор входит в резонанс. Для этого необходим генератор с возможностью плавной настройки частоты в диапазоне, соответствующем предполагаемой резонансной частоте, а также с возможностью регулировки амплитуды выходного сигнала.

Обмотка трансформатора подключается к генератору через согласующий резистор с мощностью, соответствующей уровню сигнала. Вторичная обмотка нагружается резистивной нагрузкой. Измерения производятся с помощью осциллографа, подключённого к нагрузке или к другим точкам схемы – в зависимости от конфигурации.

Частота генератора изменяется плавно. При приближении к резонансу наблюдается резкое увеличение амплитуды напряжения на вторичной обмотке или на емкости, включенной в контур. Максимальное значение амплитуды соответствует точке резонанса.

Для более точного измерения рекомендуется использовать генератор с цифровой индикацией и шагом изменения частоты не более 10 Гц. Оптимальной считается настройка на частоту, при которой напряжение на резонансном контуре достигает пика без искажений формы сигнала.

После нахождения резонансной частоты её значение фиксируется для дальнейшей настройки схемы или контроля параметров трансформатора в рабочих условиях. При необходимости измерения добротности также записываются частоты на уровне −3 дБ от максимального пика.

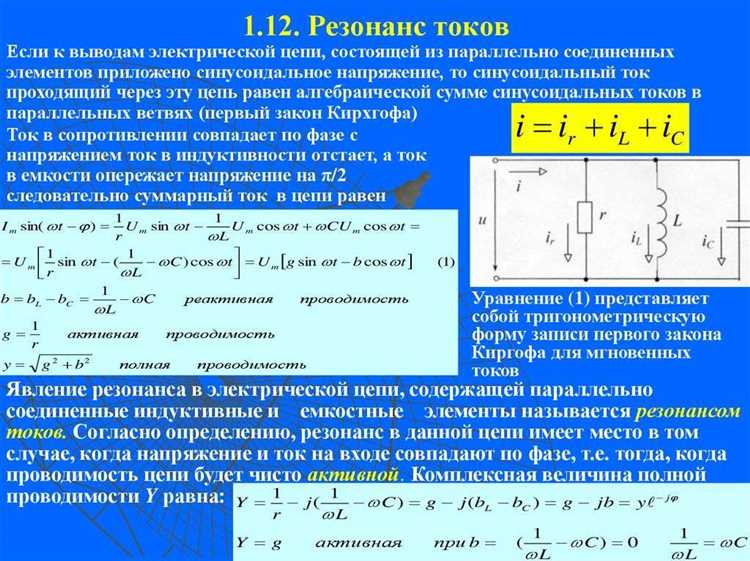

Контроль фазировки токов и напряжений при резонансе

Фазировка токов и напряжений – ключевой параметр при точной настройке трансформатора в резонансный режим. При резонансе реактивные составляющие индуктивности и емкости компенсируются, и токи и напряжения должны находиться в строгом фазовом согласовании. Отклонения указывают на рассогласование или паразитные элементы в цепи.

Для контроля фазировки используется фазовый анализ токов и напряжений на входе и выходе трансформатора. Измерения производятся с помощью осциллографа или двухканального фазометра. Один канал подключается к первичной обмотке (напряжение), второй – к току через шунт или трансформатор тока. При правильно настроенном резонансе ток и напряжение на резонансной частоте будут в фазе, а фазовый сдвиг приблизится к нулю.

Если наблюдается упреждающий или запаздывающий сдвиг, необходимо скорректировать емкость конденсатора в резонансном контуре. Повышение емкости сдвигает фазу в сторону запаздывания, уменьшение – в сторону упреждения. Работа проводится пошагово с одновременным контролем формы сигнала.

Особое внимание следует уделить симметрии сигналов на обеих обмотках. При правильной фазировке, на вторичной обмотке резонансный ток также должен быть в фазе с приложенным напряжением. Если наблюдается сдвиг более чем на 10°, это сигнализирует о паразитной индуктивности или неправильной ориентации обмоток.

Для точной настройки рекомендуется использовать цифровой фазометр с точностью не хуже ±0,1°, а также предусмотреть экранирование соединительных проводов для исключения внешних наводок. Работы желательно проводить при температуре, близкой к рабочим условиям эксплуатации трансформатора, так как температурный коэффициент компонентов влияет на фазовые характеристики.

Измерение добротности резонансной цепи трансформатора

Добротность резонансной цепи определяется как отношение резонансной частоты к ширине полосы пропускания на уровне -3 дБ. Для трансформатора с подключенной к обмотке емкостной нагрузкой добротность можно вычислить через измерение амплитуды тока или напряжения вблизи резонанса.

Практический метод измерения включает использование генератора переменного сигнала с плавной регулировкой частоты и измерительного прибора (осциллографа или частотомера с амплитудным входом). Необходимо зафиксировать резонансную частоту f₀, при которой амплитуда максимальна, и две частоты f₁ и f₂, на которых амплитуда снижается до 0.707 (1/√2) от максимального значения.

Расчёт добротности Q производится по формуле Q = f₀ / (f₂ — f₁). Для повышения точности измерений рекомендуется использовать фильтр нижних гармоник и экранирование цепи, чтобы минимизировать влияние помех и паразитных ёмкостей.

Дополнительно можно оценить добротность через фазовый сдвиг между током и напряжением в резонансной точке. В идеальном резонансе сдвиг минимален, а отклонения дают косвенную оценку Q.

При отсутствии профессионального оборудования измерения проводят с помощью мультиметра в режиме частоты и амплитудного мониторинга, хотя точность при этом ниже. Для трансформаторов с высокой добротностью рекомендуется применять векторные анализаторы цепей, позволяющие определить комплексные параметры и улучшить настройку резонансного режима.

Диагностика отклонений от резонанса и их устранение

Для точного определения отклонения трансформатора от резонансного состояния необходимо измерить частоту и амплитуду токов и напряжений на обмотках с помощью частотомера и осциллографа. Отклонение резонансной частоты фиксируется при изменении фазового сдвига между током и напряжением – при резонансе угол сдвига стремится к нулю.

Уменьшение амплитуды тока при неизменном напряжении свидетельствует о расстройке контура, вызванной изменением индуктивности или емкости. Основной причиной могут быть механические деформации обмоток, ухудшение контактов, либо изменение параметров подключенных конденсаторов.

Для устранения необходимо последовательно проверить состояние конденсаторов, измерить их емкость мультиметром с функцией ESR, заменить элементы при значениях вне допусков. При изменении индуктивности требуется проверить крепление и целостность обмоток, восстановить геометрию, исключить наличие короткозамкнутых витков.

Корректировка резонанса достигается путем точной подстройки емкости подключаемого конденсатора или изменением количества витков, задействованных в контуре. Измерения повторяют после каждой корректировки для подтверждения приближения к резонансной частоте.

Дополнительно проводят термоконтроль обмоток, поскольку перегрев указывает на неправильную работу вблизи резонанса. При необходимости снижают напряжение или изменяют конфигурацию цепи для предотвращения повреждений.

Регулярный контроль параметров и своевременное обслуживание обеспечивают стабильность резонанса и предотвращают снижение эффективности трансформатора.

Вопрос-ответ:

Что такое резонанс в трансформаторе и как он влияет на работу устройства?

Резонанс в трансформаторе — это состояние, при котором индуктивные и ёмкостные составляющие цепи компенсируют друг друга, что приводит к значительному увеличению амплитуды тока или напряжения на определённой частоте. В таком режиме снижаются потери энергии и повышается коэффициент передачи, но при этом возможен рост перенапряжений, способных повредить изоляцию. Правильная настройка резонанса позволяет улучшить параметры трансформатора, но требует точного подбора элементов цепи.

Какие методы используются для определения резонансной частоты трансформатора?

Чаще всего резонансную частоту находят с помощью измерений импеданса на входе трансформатора при изменении частоты питающего сигнала. Используют генератор сигналов с переменной частотой и анализатор спектра или осциллограф. При достижении резонанса наблюдается минимальное сопротивление или максимум тока. Также применяют расчёты на основе параметров обмоток, таких как индуктивность и паразитная ёмкость, но практические измерения дают более точный результат из-за влияния дополнительных факторов.

Как правильно подобрать конденсатор для настройки резонанса в трансформаторе?

Выбор конденсатора зависит от требуемой резонансной частоты и параметров трансформатора. Для расчёта ёмкости используют формулу, основанную на значениях индуктивности обмотки и частоте резонанса: \( C = \frac{1}{(2\pi f)^2 L} \). Следует учитывать реальные характеристики конденсатора — его тип, допуски, рабочее напряжение и температурный диапазон. Практическое подключение проводят с возможностью регулировки ёмкости, например, через набор последовательных или параллельных элементов, чтобы добиться точной подстройки.

Какие признаки указывают на отклонение от резонанса в трансформаторе и как их устранить?

Отклонение от резонанса проявляется снижением эффективности передачи энергии, увеличением тепловыделения, нестабильностью выходных параметров и появлением искажений в сигнале. Для диагностики применяют измерения тока и напряжения на разных частотах, сравнивая с теоретическими значениями. Устранение заключается в корректировке параметров цепи: изменении ёмкости, проверке и замене компонентов, а также контроле правильности фазировки. Иногда помогает дополнительное экранирование или оптимизация конструкции обмоток.

Как влияет добротность резонансной цепи на работу трансформатора и как её измерить?

Добротность — это показатель, отражающий степень затухания колебаний в резонансной цепи. Высокая добротность означает малые потери энергии и узкий резонансный пик, что повышает точность настройки, но снижает устойчивость к изменениям параметров. Низкая добротность даёт более широкий резонансный диапазон, но с большими потерями. Для измерения используют анализ амплитудно-частотной характеристики, определяя ширину резонансной кривой на уровне 0,707 от максимума. Также применяется метод измерения фазового сдвига и добротности по отношению между реактивным и активным сопротивлением.
