Реле стартера на Ниве расположено в моторном отсеке, обычно в непосредственной близости от аккумуляторной батареи и стартера. На большинстве моделей это электромеханическое устройство закреплено на правой стороне моторного отсека, рядом с главным жгутом проводов.
Точное место – на металлической площадке, которая служит креплением для различных электрокомпонентов. Реле имеет прямоугольный корпус с четырьмя клеммами, что упрощает визуальную идентификацию. На корпусе обычно нанесена маркировка производителя и технические характеристики.
Для доступа к реле необходимо снять защитный кожух или крышку, если таковая установлена. Проверка и замена реле стартера требует отсоединения клемм аккумулятора для безопасности. При диагностике неполадок стартера сначала проверяют целостность реле, так как именно оно передает питание на электромагнит стартера.
Как определить расположение реле стартера в моторном отсеке Нивы
Реле стартера на автомобиле Нива обычно размещается в моторном отсеке с правой стороны, ближе к аккумулятору и блоку предохранителей. Чтобы найти его, сначала откройте капот и ориентируйтесь по аккумулятору – реле находится рядом с его клеммами.
Обратите внимание на пластиковый корпус с несколькими проводами, подключёнными к нему. Реле стартера – небольшой прямоугольный блок с маркировкой, часто закреплённый на металлической площадке или пластиковом кронштейне. Оно отличается от предохранителей по размеру и форме.
Если визуально найти реле затруднительно, используйте схему электропроводки Нивы, которая обычно находится в инструкции по эксплуатации или в сервисной документации. На схеме реле стартера обозначено и указано его точное место в моторном отсеке.
Для удобства диагностики и замены отключите минусовую клемму аккумулятора перед работой с реле, чтобы избежать коротких замыканий. Проверяйте контакты реле на предмет коррозии и надёжности крепления.
Варианты размещения реле стартера в зависимости от года выпуска Нивы
На автомобилях Нива местоположение реле стартера менялось с учётом изменений конструкции и электрооборудования в разные годы выпуска.
- ВАЗ-2121 (до 1993 года) – реле стартера установлено в моторном отсеке, рядом с аккумулятором, на правой стороне передней панели под капотом. Доступ ограничен, требуется снять защиту двигателя для замены.
- ВАЗ-21213 (1994–2009) – реле стартера переместили ближе к левому лонжерону, в районе монтажного блока. Это упрощает диагностику, реле крепится на металлической площадке рядом с блоком предохранителей.
- Нива 4×4 нового поколения (после 2010 года) – реле стартера размещено в моторном отсеке, на левой стороне, ближе к щитку кузова. Здесь реле крепится в отдельном пластиковом корпусе, что улучшает защиту от влаги и пыли.
- Модификации с дополнительными охранными системами – реле стартера может находиться в салоне автомобиля, под панелью приборов, интегрировано в блок управления сигнализацией. Такой вариант встречается на рестайлинговых версиях с заводским иммобилайзером.
Перед заменой реле важно проверить точное расположение по VIN и году выпуска, так как заводские модификации могли вносить коррективы в схему монтажа электрооборудования.
Как снять защитную крышку для доступа к реле стартера
Защитная крышка реле стартера на автомобиле Нива обычно выполнена из прочного пластика и закреплена пластиковыми или металлическими защёлками. Для её демонтажа необходимо строго соблюдать порядок действий, чтобы избежать повреждений.
- Отключите аккумуляторную батарею, чтобы исключить случайное замыкание или запуск стартера во время работы.
- Обнаружьте крышку в моторном отсеке, обычно она расположена рядом с аккумулятором или на боковой стенке моторного отсека с водительской стороны.
- Осмотрите края крышки: найдите защёлки или фиксирующие защипы, которые удерживают её на месте.
- Используйте плоскую отвёртку или специальный пластиковый инструмент для поддевания крышки под защёлки.
- Аккуратно подденьте крышку с одного края и плавно приподнимите, двигаясь вдоль всех защёлок, чтобы не сломать крепления.
- Если крышка зафиксирована винтами, предварительно отверните их соответствующей отвёрткой.
- После снятия крышки получите прямой доступ к реле стартера и осмотрите контакты перед дальнейшими работами.
При обратной установке убедитесь, что крышка плотно защёлкнулась или винты надёжно затянуты, чтобы исключить попадание влаги и пыли.
Типичные признаки неисправного реле стартера в Ниве
Основной симптом неисправного реле стартера – отсутствие срабатывания стартера при повороте ключа зажигания, при этом слышен лишь слабый щелчок или его полное отсутствие. Часто наблюдается прерывистая работа: стартер срабатывает не сразу, а после нескольких попыток.
Если при включении зажигания напряжение на клеммах стартера заметно падает, но мотор не проворачивается, вероятна неисправность реле, препятствующая подаче тока. Другой признак – заметный нагрев корпуса реле после нескольких попыток запуска, вызванный внутренним коротким замыканием или залипанием контактов.
При диагностике важно проверить отсутствие питания на выходном контакте реле при срабатывании, что подтверждает его неисправность. В некоторых случаях стартер крутится с перебоями из-за залипания контактов внутри реле, что приводит к нестабильному запуску двигателя.
Рекомендуется сразу после выявления симптомов провести визуальный осмотр реле на наличие коррозии и следов перегрева. Для проверки работоспособности используется мультиметр: измеряется сопротивление обмотки и целостность контактных групп. При превышении норм сопротивления или обрыве – реле подлежит замене.
Инструменты и подготовка для проверки реле стартера на Ниве
Для диагностики реле стартера потребуется цифровой мультиметр с функцией измерения напряжения и сопротивления. Наличие переносного источника питания на 12 В облегчит проверку без подключения к бортовой сети. Дополнительно понадобятся изолированные щупы и отвертка с тонким жалом для удобного доступа к клеммам.
Перед началом работы нужно отключить отрицательную клемму аккумулятора, чтобы исключить короткие замыкания и случайное срабатывание стартера. Рекомендуется очистить контакты реле от пыли и окислов с помощью специального контактного очистителя.
Осмотрите монтажный блок с реле, который расположен в моторном отсеке справа возле аккумулятора. Для удобства диагностики снимите крышку блока и проверьте маркировку реле, чтобы исключить ошибки при тестировании.
Перед измерениями убедитесь в исправности проводов, подключенных к реле, визуально и с помощью мультиметра в режиме прозвонки. Это поможет избежать ложных результатов из-за повреждений электропроводки.
Пошаговая инструкция замены реле стартера на Ниве
1. Отключите клемму «минус» аккумулятора для предотвращения короткого замыкания и случайного запуска стартера.
2. Найдите реле стартера. На Ниве оно установлено на щитке передка, рядом с аккумулятором, либо на кронштейне возле блока предохранителей в моторном отсеке.
3. Отсоедините от реле электропроводку: сначала снимите клеммы с контрольных и силовых контактов. Запомните или сфотографируйте расположение проводов для правильной сборки.
4. Освободите реле от крепежа. Обычно оно крепится на защёлках или небольших болтах. Используйте отвертку или головку соответствующего размера.
5. Снимите неисправное реле и сравните с новым, чтобы убедиться в совпадении маркировки и габаритов.
6. Установите новое реле в посадочное место и закрепите крепеж.
7. Подключите провода согласно пометкам или фотографии, тщательно зафиксируйте клеммы, чтобы избежать плохого контакта.
8. Подключите минусовую клемму аккумулятора.
9. Запустите двигатель для проверки работы стартера. Отсутствие щелчков и корректный запуск свидетельствуют о правильной установке реле.
10. При необходимости повторно проверьте крепления и надежность соединений.
Особенности подключения реле стартера в электросхеме Нивы
Реле стартера в Ниве подключается через четырёхконтактный разъём и отвечает за передачу высокого тока на обмотку стартера при включении зажигания. Контакт 30 реле напрямую связан с аккумулятором через предохранитель на 30 А. Контакт 87 соединён с обмоткой стартера, обеспечивая питание при срабатывании реле.
Рекомендуется использовать провода с сечением не менее 2,5 мм² для питания реле и стартера, чтобы избежать падения напряжения при запуске двигателя. Для защиты цепи необходимо установить плавкий предохранитель в линии питания реле со стороны аккумулятора.
Как проверить реле стартера мультиметром на автомобиле Нива
Для проверки реле стартера мультиметром сначала отключите аккумулятор. Найдите реле, которое обычно расположено в блоке реле и предохранителей под капотом, рядом с аккумулятором.

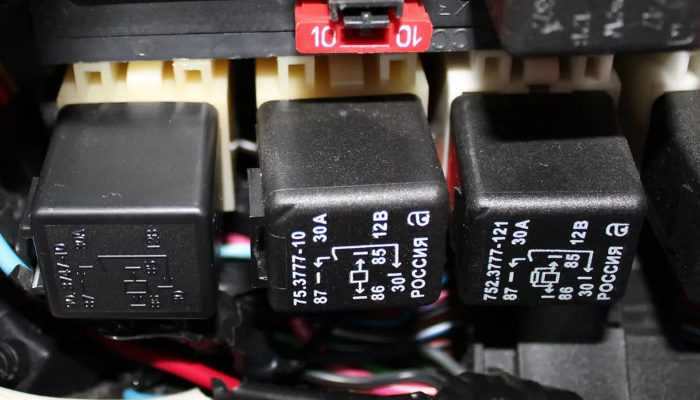

Снимите реле с посадочного места. На корпусе реле есть маркировка контактов: 30, 85, 86 и 87. Контакт 30 – питание от аккумулятора, 85 и 86 – обмотка реле, 87 – выход на стартер.
Переключите мультиметр в режим измерения сопротивления (омметр). Измерьте сопротивление между контактами 85 и 86. Норма – 50-120 Ом. Если сопротивление значительно выше или равняется бесконечности, обмотка повреждена.
Для проверки контактов 30 и 87 переключите мультиметр в режим прозвонки или измерения сопротивления. Между 30 и 87 должно быть разомкнуто (бесконечное сопротивление) без подачи питания на обмотку.
Подайте напряжение 12 В на контакты 85 и 86 (плюс на 86, минус на 85) с помощью внешнего источника или аккумулятора. При этом между контактами 30 и 87 мультиметр должен показать близкое к нулю сопротивление, что указывает на замыкание контактов.
Если контакты не замыкаются при подаче питания, реле неисправно и подлежит замене.
Вопрос-ответ:
Где именно находится реле стартера на автомобиле Нива?
Реле стартера на Ниве обычно размещается в моторном отсеке, рядом с аккумулятором или возле монтажного блока предохранителей. Чаще всего это прямоугольный черный или серый корпус с клеммами, к которому подходят толстые провода от аккумулятора и стартера.
Как понять, что реле стартера на Ниве вышло из строя и его нужно проверить?
Признаки неисправности реле стартера включают отсутствие щелчка при попытке завести двигатель, при этом сам стартер не срабатывает. Иногда слышны лишь едва заметные щелчки или же стартер крутится с перебоями. В таких случаях полезно проверить реле и контакты на нем, так как именно оно отвечает за подачу тока на стартер.
Можно ли добраться до реле стартера на Ниве самостоятельно и как это сделать?
Да, реле стартера доступно для самостоятельной проверки и замены. Для этого надо открыть капот, найти монтажный блок или отдельное реле рядом с аккумулятором, отсоединить минусовую клемму аккумулятора для безопасности, затем аккуратно снять реле, проверив состояние контактов. Если реле неисправно, его можно заменить на новое без особых сложностей.
Какие инструменты понадобятся, чтобы проверить или заменить реле стартера на Ниве?
Для работы потребуется набор ключей или головок на 10 мм, крестовая отвертка для снятия креплений и мультиметр для проверки электрических параметров реле. Также не помешает чистящая жидкость для контактов, если они окислились, и перчатки для безопасности.
Влияет ли расположение реле стартера на доступность его обслуживания и ремонт?
Да, расположение реле стартера влияет на удобство проведения диагностики и ремонта. На Ниве реле находится в относительно доступном месте, что упрощает осмотр и замену без необходимости разбирать множество элементов. Это облегчает регулярное обслуживание и позволяет быстро устранять неисправности.
Где именно расположено реле стартера на автомобиле Нива?
Реле стартера на Ниве обычно установлено в моторном отсеке, рядом с аккумулятором или под панелью возле водительского сиденья. В зависимости от года выпуска и модификации автомобиля, его можно найти в монтажном блоке или на металлическом кронштейне около стартера. Чтобы точно определить его местоположение, стоит обратиться к руководству по эксплуатации или осмотреть пространство вокруг стартера и аккумулятора.
