В чем измеряется удельное объемное сопротивление

Удельное объемное сопротивление – физическая величина, отражающая способность материала противостоять прохождению электрического тока в объеме, а не только на поверхности. В системе СИ оно измеряется в ом-метрах (Ω·м), что соответствует сопротивлению куба материала с длиной ребра один метр при подаче напряжения на противоположные грани. Этот параметр особенно важен при оценке свойств изоляторов, полупроводников и проводников в условиях, когда геометрические размеры и форма материала напрямую влияют на результат измерения.

В ряде отраслей, особенно в электротехнике и материаловедении, используют кратные и дольные единицы: мегаом-метры (МΩ·м) для сверхвысоких сопротивлений изоляционных материалов, или миллиом-метры (мΩ·м) при анализе проводников с низким сопротивлением. Для лабораторных испытаний часто применяют пересчет в ом-сантиметры (Ω·см), что упрощает работу с образцами малых размеров и облегчает сравнение данных между исследованиями.

Точный выбор единицы измерения зависит от диапазона сопротивлений и задач измерения. Например, при контроле кабельной изоляции актуальны значения в МΩ·м, а при исследовании контактов и соединений – в мΩ·м. Неверный масштаб может привести к погрешностям в интерпретации данных, особенно при анализе материалов с резким изменением сопротивления в зависимости от температуры или влажности.

Определение удельного объемного сопротивления и его физический смысл

Физически эта характеристика отражает способность материала препятствовать движению заряженных частиц в его объеме, а не только по поверхности. Чем выше ρv, тем хуже материал проводит электричество и тем лучше он подходит для изоляции.

• При ρv выше 10¹² Ом·см материал считается высокоизоляционным, что важно для кабельных оболочек и диэлектриков в электронике.
• Значения ниже 10^-2 Ом·см характерны для металлов и указывают на высокую проводимость.
• Для полупроводников ρv обычно находится в диапазоне от 10^-2 до 10⁶ Ом·см, что позволяет регулировать их свойства легированием.

Понимание удельного объемного сопротивления необходимо при выборе материалов для электротехнических и электронных устройств. Неправильно подобранный параметр может привести к перегреву, пробою изоляции или потерям энергии.

Основные единицы измерения в системе СИ

В системе СИ удельное объемное сопротивление выражается в омах, умноженных на метр (Ом·м). Эта единица отражает сопротивление материала длиной один метр и с поперечным сечением один квадратный метр. При необходимости можно использовать кратные и дольные единицы, например мегаом·метр (МΩ·м) или миллиом·метр (мΩ·м), что упрощает работу с материалами с очень высоким или низким сопротивлением.

При проведении расчетов и измерений рекомендуется указывать результат с использованием степеней десяти для упрощения восприятия значений, особенно при работе с диапазонами от 10⁻⁸ до 10¹² Ом·м, характерными для различных материалов от проводников до диэлектриков.

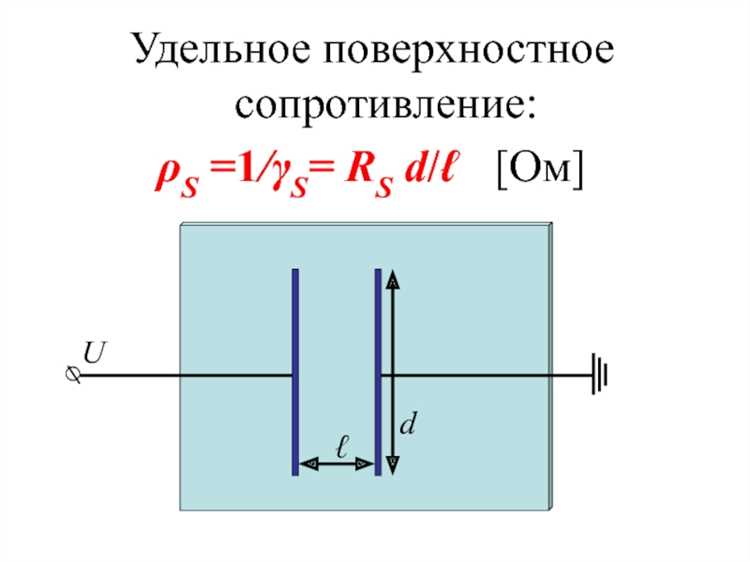

Связь между удельным объемным и удельным поверхностным сопротивлением

Удельное объемное сопротивление (ρ_v) характеризует сопротивление электрическому току в объеме материала и выражается в Ом·м. Удельное поверхностное сопротивление (ρ_s) описывает сопротивление току, протекающему по поверхности изолятора, и измеряется в Ом. Эти параметры связаны через толщину материала, что позволяет вычислять один показатель при известном другом и геометрических размерах образца.

При равномерной толщине d связь между величинами описывается формулой: ρ_s = ρ_v / d. Если толщина указана в метрах, удельное поверхностное сопротивление будет прямо пропорционально объемному. Для тонких пленок и покрытий значение d существенно влияет на результат: уменьшение толщины вдвое увеличивает ρ_s в два раза.

В практике электротехнических испытаний при измерении ρ_s учитывают влажность, температуру и состояние поверхности, так как микроскопические загрязнения могут значительно снизить показатель. Для перевода между ρ_v и ρ_s рекомендуется точно измерять толщину с погрешностью не более ±0,01 мм, чтобы избежать ошибок более 5 % в расчетах.

Перевод единиц измерения между различными системами

В международной системе СИ удельное объемное сопротивление выражается в ом·метрах (Ω·м). В инженерных расчетах часто требуется перевод в сантиметры, миллиметры или микроны, а также в единицы, используемые в старых или отраслевых стандартах. Для перевода в ом·сантиметры результат в Ω·м умножают на 100, так как 1 м = 100 см. Например, 0,015 Ω·м соответствует 1,5 Ω·см.

В некоторых англоязычных источниках встречается единица ohm·inch. Для пересчета в СИ ом·дюймы умножают на коэффициент 0,0254, так как 1 дюйм равен 0,0254 м. Таким образом, значение 10 ohm·inch соответствует 0,254 Ω·м.

В полупроводниковой промышленности удельное сопротивление могут выражать в ом·миллиметрах. Перевод из Ω·м в Ω·мм выполняют умножением на 1000, а обратный расчет – делением на 1000. Например, 0,002 Ω·м – это 2 Ω·мм.

При переходе между системами важно учитывать, что коэффициенты пересчета зависят только от разницы в длине базовой единицы, а не от свойств материала. Ошибки в переводе приводят к искажению расчетов проводимости и потерь в электрических цепях, поэтому рекомендуется выполнять пересчет с использованием точных значений коэффициентов и, при необходимости, сохранять больше знаков после запятой.

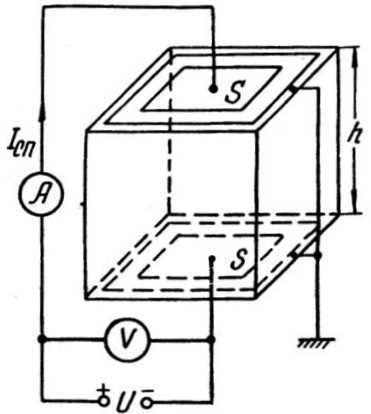

Применение формулы для расчета удельного объемного сопротивления

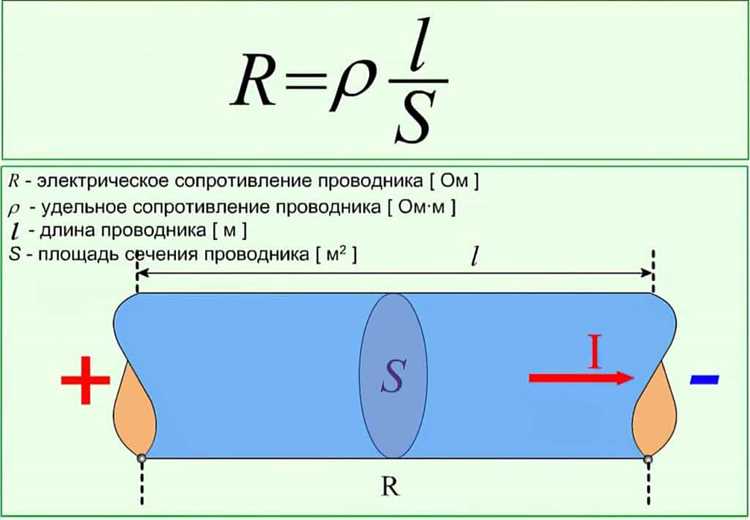

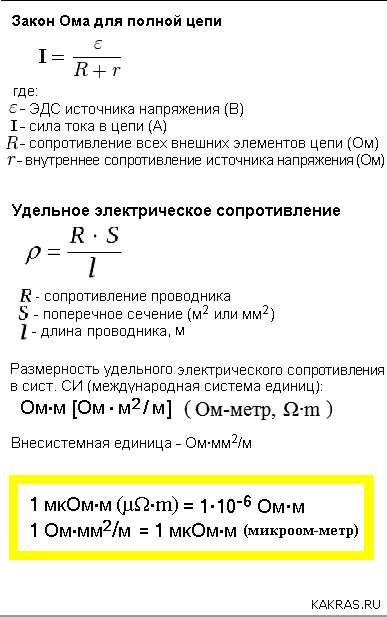

Удельное объемное сопротивление рассчитывается по формуле ρ = R·S / L, где ρ – сопротивление материала в Ом·м, R – измеренное электрическое сопротивление образца, S – площадь поперечного сечения, L – длина образца. Для получения корректных данных требуется использовать результаты измерений, выполненные при стабильной температуре, так как сопротивление большинства материалов зависит от нагрева.

При лабораторных испытаниях металлических образцов значение R измеряют с помощью омметра или четырёхзондового метода. Площадь S определяют по точным геометрическим замерам поперечного сечения, а длину L – с использованием поверенного измерительного инструмента. Чем меньше погрешность этих параметров, тем точнее результат расчёта ρ.

В производственных условиях расчёт удельного объемного сопротивления позволяет контролировать качество проводников и изоляционных материалов. Например, для меди высокой чистоты значение ρ при 20 °C должно быть около 1,68·10⁻⁸ Ом·м. Значительное отклонение указывает на наличие примесей или структурных дефектов. Для изоляторов, наоборот, важны высокие значения ρ, превышающие 10¹² Ом·м.

При сравнении материалов полученные значения удельного сопротивления переводят в единую систему единиц (обычно СИ), чтобы исключить ошибки при интерпретации результатов. Это особенно важно при анализе данных, полученных из различных источников или измерительных установок.

Влияние температуры на значение удельного объемного сопротивления

Удельное объемное сопротивление материалов зависит от температуры и изменяется в определённом диапазоне с точностью, необходимой для инженерных расчётов. Для большинства проводников удельное сопротивление растёт при повышении температуры примерно линейно в интервале от 0 до 100 °C с температурным коэффициентом сопротивления α, который для чистой меди равен примерно 0,0039 1/°C.

Формула для расчёта удельного сопротивления при температуре T выглядит так: ρ(T) = ρ₀[1 + α(T − T₀)], где ρ₀ – удельное сопротивление при эталонной температуре T₀, обычно 20 °C. При температурах ниже 0 °C отклонения от линейной зависимости становятся заметными, и для точных измерений применяются более сложные эмпирические формулы.

В полупроводниках удельное объемное сопротивление изменяется экспоненциально из-за температурной зависимости концентрации носителей заряда. Здесь повышение температуры приводит к значительному уменьшению сопротивления, что учитывается при выборе материалов для датчиков температуры и элементов электроники.

Для изоляторов с повышением температуры удельное сопротивление резко падает из-за увеличения числа свободных носителей заряда. В промышленности учитывают это явление, чтобы избежать пробоев и отказов изоляционных материалов при высоких температурах.

Рекомендуется проводить измерения удельного объемного сопротивления при строго контролируемой температуре или применять температурные коррекции, особенно в диапазоне от −50 °C до +150 °C, где большинство технических материалов эксплуатируются. Для обеспечения точности вычислений в системах контроля качества и мониторинга состояния материалов используют калиброванные температурные датчики.

Примеры значений для различных материалов

Удельное объемное сопротивление материалов колеблется в широком диапазоне в зависимости от их природы и структуры. Ниже приведены конкретные значения для ключевых категорий материалов, используемых в промышленности и науке.

• Металлы:
  • Медь – около 1,68·10^-8 Ом·м, один из лучших проводников электричества.
  • Алюминий – примерно 2,82·10^-8 Ом·м, используется в силовых линиях благодаря сочетанию легкости и проводимости.
  • Золото – около 2,44·10^-8 Ом·м, применяемое в микроэлектронике из-за высокой коррозионной стойкости.
  • Железо – 9,71·10^-8 Ом·м, чаще используется в конструкционных элементах, менее проводящий металл.
• Полупроводники:
  • Кремний (легированный) – от 10^-3 до 10³ Ом·м в зависимости от степени легирования и температуры.
  • Германий – примерно 0,47 Ом·м, используется в оптоэлектронике и высокочувствительных датчиках.
• Изоляторы:
  • Стекло – порядка 10¹⁰–10¹⁴ Ом·м, зависит от типа и температуры, применяемое в электроизоляции.
  • Резина – около 10¹³ Ом·м, используется в кабельных покрытиях и защитных материалах.
  • Керамика – варьируется от 10⁶ до 10¹² Ом·м, применяется в электроизоляционных деталях.
• Полимеры:
  • Полиэтилен – 10¹⁵ Ом·м, высокоэффективный изолятор для кабелей и электроники.
  • Полиуретан – порядка 10¹¹ Ом·м, часто используется в электроизоляции гибких проводов.

Рекомендуется учитывать влияние температуры на удельное сопротивление при точных расчетах, так как оно может изменяться на несколько порядков, особенно для полупроводников и изоляторов. Для практических задач важна корректная классификация материала и условия эксплуатации, чтобы выбрать адекватные значения удельного объемного сопротивления.

Вопрос-ответ:

Что такое удельное объемное сопротивление и как оно измеряется?

Удельное объемное сопротивление — это физическая величина, характеризующая сопротивление материала прохождению электрического тока через единицу объема. Измеряется оно в омах на метр (Ом·м) в системе СИ. Для определения значения удельного объемного сопротивления используют формулу, где сопротивление зависит от геометрических размеров образца и его электрических свойств. Конкретно измеряют сопротивление, длину и площадь поперечного сечения, после чего рассчитывают удельное сопротивление.

Какие единицы измерения применяются для удельного объемного сопротивления в разных системах?

В международной системе единиц (СИ) основная единица — Ом·метр (Ом·м). В практических задачах иногда встречаются Ом·сантиметр (Ом·см) или Ом·миллиметр. В англосаксонской системе могут использоваться Ом·фут или Ом·дюйм. Для перевода между ними применяют коэффициенты, учитывающие разницу в длине. Выбор единиц зависит от удобства измерений и требований конкретной области науки или техники.

Как температура влияет на величину удельного объемного сопротивления материалов?

Температура оказывает заметное воздействие на сопротивление материалов. Для большинства металлов с ростом температуры удельное объемное сопротивление увеличивается из-за усиления колебаний атомов, что затрудняет движение электронов. В полупроводниках наоборот, при повышении температуры удельное сопротивление обычно снижается, так как увеличивается число носителей заряда. Из-за этого при точных расчетах всегда учитывают температурный коэффициент сопротивления.

В чем разница между удельным объемным сопротивлением и удельным поверхностным сопротивлением?

Удельное объемное сопротивление характеризует сопротивление электрическому току внутри объема материала, то есть насколько материал противостоит протеканию тока по всему своему объему. Удельное поверхностное сопротивление отражает сопротивление току, протекающему по поверхности материала, и важно для оценки изоляционных свойств покрытий или пленок. Единицы измерения и принципы расчета различаются, и в зависимости от задачи выбирают подходящий параметр.

Как рассчитывают удельное объемное сопротивление из экспериментальных данных?

Для расчёта удельного объемного сопротивления измеряют электрическое сопротивление образца с известными размерами: длиной и площадью поперечного сечения. По формуле ρ = R · (S / L), где ρ — удельное объемное сопротивление, R — измеренное сопротивление, S — площадь поперечного сечения, L — длина образца. Такой расчет позволяет получить точное значение сопротивления материала, корректируя результаты под физические параметры образца.

Какие единицы измерения применяются для удельного объемного сопротивления и почему именно они используются?

Удельное объемное сопротивление обычно измеряется в омах на метр (Ом·м) в системе СИ. Это связано с тем, что сопротивление — это отношение напряжения к силе тока, а удельное объемное сопротивление характеризует сопротивление материала с учётом его геометрических размеров, поэтому учитывается длина и площадь поперечного сечения образца. В других системах измерения могут использоваться миллиомы на сантиметр или микроомы на сантиметр, но такие единицы реже применяются в научных и технических расчетах, где предпочтение отдается международному стандарту. Применение именно Ом·м позволяет однозначно сравнивать свойства различных материалов и проводить точные расчёты в инженерных задачах.
