Рулевой наконечник – это шарнирный элемент, связывающий рулевую тягу с поворотным кулаком переднего колеса. Его задача – передача усилия от рулевого механизма непосредственно на колесо с сохранением подвижности в вертикальной и горизонтальной плоскостях. Такая конструкция обеспечивает точность поворота и минимизирует люфты в системе управления при различных дорожных условиях.
Состояние рулевых наконечников напрямую влияет на стабильность автомобиля на высокой скорости, точность отклика руля и равномерный износ шин. При возникновении люфта в наконечниках увеличивается свободный ход руля, нарушается угол схождения колес, что ухудшает управляемость и может привести к опасной потере контроля. Проверку люфта следует выполнять при каждом техническом обслуживании, особенно при появлении характерного стука в передней подвеске.
Рекомендуется устанавливать рулевые наконечники только с аналогичным типом резьбы и конусного соединения, предусмотренного заводом-изготовителем. При замене важно соблюдать момент затяжки гайки шарового пальца и использовать шплинт или самоконтрящуюся гайку для предотвращения самопроизвольного откручивания. Пренебрежение этими требованиями может привести к выходу шарнира из посадочного места и полному отказу управления колесом.
Также важно учитывать условия эксплуатации: при частом движении по разбитым дорогам или бездорожью рекомендуется проводить внеплановую диагностику наконечников. Износ может проявляться не только в люфте, но и в нарушении герметичности пыльника, что ускоряет коррозию и износ шаровой части. Замена должна производиться парно на обеих сторонах передней оси для сохранения симметрии усилий и правильной геометрии подвески.

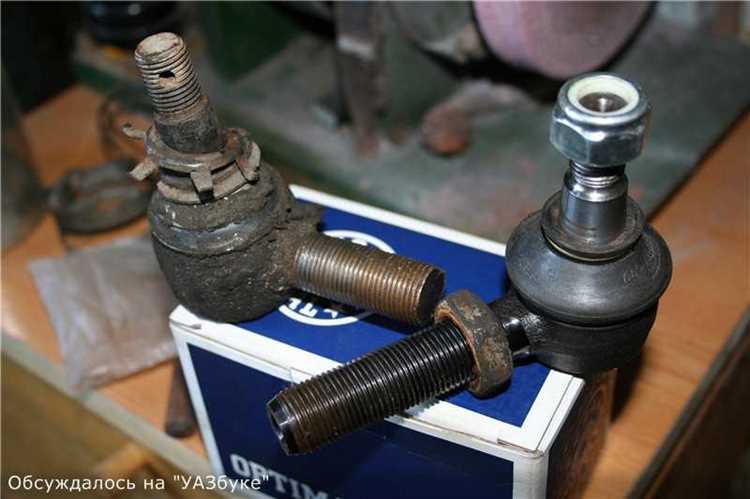

Как рулевой наконечник передаёт усилие от рейки к колесу
Рулевой наконечник служит критическим звеном в передаче управляющего усилия от рулевой рейки к поворотному кулаку колеса. Он соединён с тягой, выходящей из рулевого механизма, и закрепляется на поворотном кулаке посредством шарового шарнира, обеспечивая возможность как вращения, так и перемещения в нескольких плоскостях.
При вращении рулевого колеса рулевая рейка перемещается влево или вправо, передавая поступательное движение на тягу. Эта тяга, в свою очередь, передаёт усилие на рулевой наконечник. Благодаря шаровому соединению наконечник преобразует поступательное усилие в поворотное движение поворотного кулака, который разворачивает колесо в нужном направлении.
Конструкция наконечника обеспечивает высокую точность передачи движения и допускает угол поворота до 20–25 градусов. Это необходимо для компенсации перемещений подвески в процессе движения и поддержания стабильного контакта колеса с дорогой. Любой люфт или износ в соединении напрямую влияет на траекторию автомобиля, снижая точность управления и увеличивая риск потери контроля.
При установке новых наконечников важно соблюдать регулировку схождения колёс, так как изменение длины тяги даже на несколько миллиметров влияет на геометрию рулевого управления. Кроме того, при замене необходимо использовать динамометрический ключ для затяжки гаек, чтобы обеспечить надёжную фиксацию без риска повреждения резьбовых соединений.

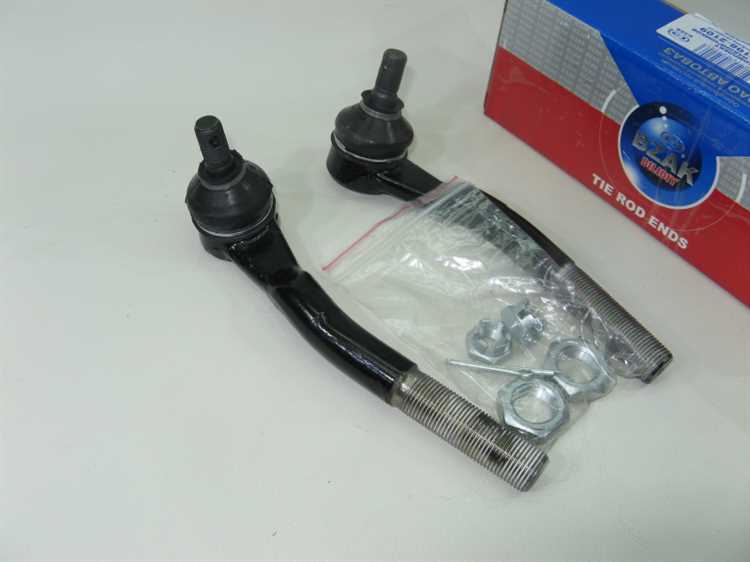

Роль шарового соединения в повороте передних колёс
Шаровое соединение в конструкции рулевого наконечника обеспечивает подвижное сочленение между тягой и поворотным кулаком. Его задача – допустить свободное перемещение наконечника в трёх плоскостях, сохраняя при этом жёсткую фиксацию точки крепления. Это критически важно при повороте колёс, когда траектория движения рычага и рулевой тяги не совпадает строго с одной осью.
В процессе поворота передних колёс шаровое соединение компенсирует угловые смещения, возникающие из-за одновременного воздействия вертикальных и горизонтальных сил. Без такого элемента невозможно было бы добиться точного и безопасного изменения направления движения автомобиля, особенно при работе подвески на неровностях.
Износ шарового соединения приводит к люфтам и снижению точности управления. Для предотвращения этого критически важно контролировать состояние пыльника и наличие смазки внутри шарнира. При диагностике люфта рулевого управления рекомендуется проверять осевое и радиальное движение шаровой опоры рулевого наконечника под нагрузкой.
Оптимальное качество и точность шарового соединения напрямую влияют на реактивность рулевого управления, особенно на высоких скоростях и в поворотах. Некачественные аналоги могут иметь слишком большой зазор или слабую фиксацию, что ведёт к расшатыванию узла и опасности потери управляемости. Поэтому при замене предпочтение следует отдавать оригинальным или проверенным брендам с жёсткими допусками к геометрии и материалу.
Влияние износа наконечника на управляемость автомобиля
Износ рулевого наконечника приводит к увеличению люфта в соединении между рулевой тягой и поворотным кулаком. Это вызывает задержку отклика колес на поворот руля, особенно заметную при движении на высоких скоростях или в условиях активного маневрирования. Водитель ощущает нечеткость обратной связи, а руль теряет точность и предсказуемость.
На практике даже незначительный люфт – в пределах 1–2 мм – может привести к расхождению углов схождения колес. Это провоцирует нестабильность при прямолинейном движении, повышенный износ шин и рост сопротивления качению. В условиях городской эксплуатации это проявляется в необходимости постоянных подруливаний, а на трассе – в опасной «плавучести» на высокой скорости.
Кроме ухудшения стабильности, изношенные наконечники увеличивают нагрузку на рейку и втулки рулевого механизма. Это ускоряет износ остальных элементов системы и может привести к поломке в движении. При критическом износе наблюдается характерный металлический стук при проезде неровностей и изменении направления движения.
Рекомендуется проводить диагностику состояния наконечников при каждом техническом обслуживании подвески. Проверка осуществляется путем оценки люфта вручную и визуального осмотра пыльника. При обнаружении трещин, следов коррозии или легкости проворачивания шарнира требуется немедленная замена детали в паре на одной оси.

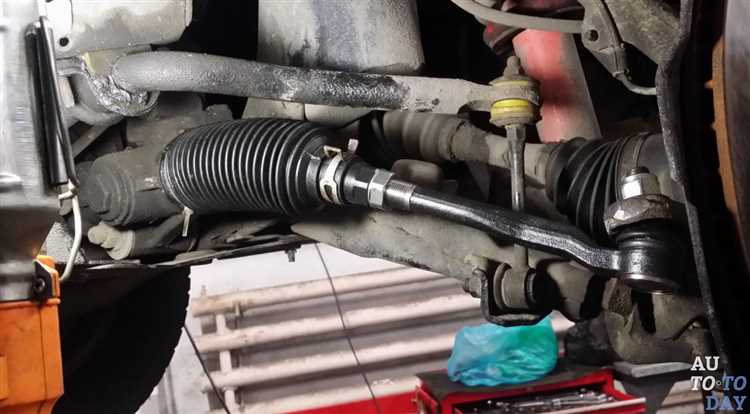

Как определить люфт рулевого наконечника при диагностике
Для точной оценки состояния рулевых наконечников необходимо выполнить последовательную проверку с учетом особенностей конструкции подвески и типа привода. Игнорирование начальных признаков износа может привести к ухудшению управляемости и неравномерному износу шин.
- Загоните автомобиль на подъёмник или установите на ровную поверхность с использованием надёжных домкратов и подпорок. Передние колеса должны быть полностью вывешены.
- Возьмитесь за колесо в положении «3 и 9 часов» и покачайте его поперек оси движения. Наличие люфта может указывать на износ рулевого наконечника, но важно исключить люфт в рейке или ступичном подшипнике.
- Попросите помощника покачивать рулевое колесо влево и вправо, пока вы наблюдаете за наконечником. Если палец перемещается в корпусе наконечника или наблюдаются даже минимальные колебания – деталь требует замены.
- Проверяйте не только поперечный, но и вертикальный люфт. Шаровой палец не должен иметь свободы в любом направлении.
Для подтверждения результата применяют монтажную лопатку, устанавливая её между рычагом и наконечником. Плавное усилие позволяет выявить скрытые зазоры, не обнаруживаемые при покачивании вручную.
Особое внимание следует уделить состоянию пыльника. Даже при отсутствии ощутимого люфта разрушение пыльника указывает на вероятность загрязнения шарнира и скорый выход из строя. В этом случае наконечник подлежит профилактической замене.
После завершения проверки обязательно осмотрите сопряжённые элементы: рулевую тягу, шаровые опоры и сайлентблоки. Диагностика должна быть комплексной, чтобы исключить повторный ремонт из-за невыявленных дефектов.

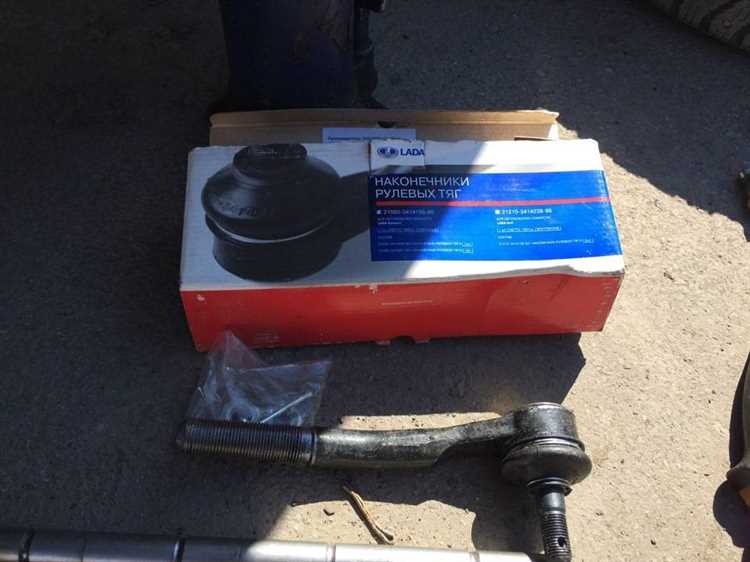

Что происходит при выходе рулевого наконечника из строя
При разрушении шарового шарнира внутри рулевого наконечника исчезает жёсткая связь между рулевой рейкой и поворотным кулаком. Это приводит к резкому снижению точности управления, особенно на высоких скоростях или при маневрах. В крайних случаях колесо может произвольно менять угол поворота, что делает автомобиль неуправляемым.
Первым признаком отказа часто становится появление люфта в рулевом механизме. При незначительном износе водитель ощущает неустойчивость курса и необходимость подруливать на прямой дороге. При прогрессировании дефекта усиливаются удары в руль при проезде неровностей.
Разрушение пыльника наконечника ускоряет износ: внутрь попадает грязь и влага, вызывая коррозию шаровой поверхности. В условиях агрессивной среды металл теряет прочность, что повышает риск внезапного обрыва соединения.
Если наконечник теряет фиксацию, нагрузка перераспределяется на другие элементы рулевой трапеции, что может привести к ускоренному выходу из строя шаровых опор и рулевой рейки. Это создаёт угрозу каскадного отказа системы управления.
Рекомендуется немедленно заменить рулевой наконечник при выявлении люфта, повреждения пыльника или коррозии. Эксплуатация автомобиля с неисправным элементом опасна как для водителя, так и для окружающих.

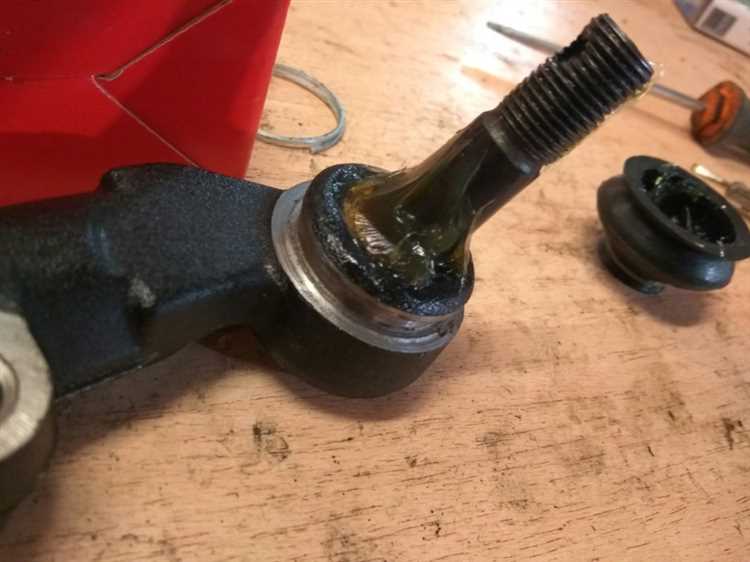

Почему важно правильно затягивать гайку рулевого наконечника
Гайка рулевого наконечника фиксирует шарнирное соединение с рычагом или рейкой, обеспечивая надёжную передачу управляющих усилий. Недостаточный момент затяжки приводит к появлению люфта, что вызывает дребезжание, ухудшает точность рулевого управления и ускоряет износ деталей.
Чрезмерное усилие при затяжке деформирует резьбу и шаровое соединение, что снижает подвижность наконечника, увеличивает нагрузку на рулевой механизм и может привести к преждевременному выходу из строя. В некоторых случаях чрезмерный момент затяжки вызывает нарушение герметичности пыльника, что ведёт к попаданию загрязнений и коррозии.
Рекомендуемый момент затяжки указывается заводом-изготовителем и зависит от типа наконечника и резьбы. Использование динамометрического ключа позволяет обеспечить точное усилие и предотвратить ошибки при монтаже.
После затяжки гайки необходимо проверить отсутствие люфта и свободный ход шарнира. Регулярный контроль момента затяжки в процессе технического обслуживания предотвращает возникновение критических повреждений рулевого управления и обеспечивает безопасность движения.
Вопрос-ответ:
Какая основная задача рулевого наконечника в системе управления автомобилем?
Рулевой наконечник служит связующим элементом между рулевой рейкой и колесом, обеспечивая передачу усилия от рулевого механизма непосредственно к колесу. Он обеспечивает точный и отзывчивый поворот передних колес, влияя на управляемость и безопасность движения.
Как износ рулевого наконечника отражается на поведении автомобиля при управлении?
Износ рулевого наконечника вызывает люфт и непредсказуемость в реакции колес на поворот руля. Это проявляется в появлении шума, вибраций, ухудшении точности управления, а также может привести к увеличению усилия на руле и снижению стабильности при движении по прямой или в поворотах.
Какие признаки указывают на необходимость замены рулевого наконечника?
К явным признакам относятся заметный люфт в руле, посторонние стуки при движении по неровностям, ухудшение реакции руля, повышенный износ шин с внутренней или внешней стороны, а также появление вибраций при управлении. При диагностике мастер может проверить подвижность шарнира наконечника, и при значительном износе замена становится обязательной для поддержания безопасности.
Влияет ли неправильная затяжка гайки рулевого наконечника на работу системы управления и что может произойти при такой ошибке?
Неправильная затяжка гайки рулевого наконечника может привести к ослаблению крепления, что вызывает люфт в соединении и ухудшает точность управления. Если гайка затянута слишком сильно, шарнир может быстро изнашиваться из-за повышенного трения и нагрузки, что приводит к преждевременному выходу из строя. В обоих случаях ухудшается безопасность автомобиля и появляется риск отказа рулевого управления во время движения.
