Как поставить турбину на ваз 2109

Турбонаддув существенно повышает мощность двигателя ВАЗ 2109 за счет увеличения подачи воздуха в цилиндры. Для успешной установки турбины необходимо учитывать особенности модели мотора 1.5 или 1.6 литра, а также подготовить соответствующий комплект деталей – турбину, выпускной коллектор, интеркулер и доработанную систему выпуска.

Перед началом монтажа важно проверить состояние двигателя: отсутствие люфтов в поршневой группе, исправность системы охлаждения и маслообеспечения. Неправильная подготовка приведет к быстрому износу турбины и двигателя.

Основные этапы включают демонтаж штатного коллектора, установку турбины с герметизацией соединений, подключение масляных и охлаждающих трубок, а также настройку системы впрыска топлива и зажигания. Для контроля работы турбонаддува требуется установка манометра давления наддува и программирование блока управления двигателем.

Выбор турбины и подготовка необходимых деталей для ВАЗ 2109

Для ВАЗ 2109 оптимально выбирать турбокомпрессор с рабочим объемом в диапазоне 0.5–0.8 бар давления наддува. Чаще всего устанавливают турбины типа GT15 или GT17, которые обеспечивают хороший баланс мощности и надежности без значительного вмешательства в штатную систему двигателя.

При выборе учитывайте следующие параметры турбины:

• Диаметр компрессорного колеса – около 38-42 мм для стабильного потока воздуха;
• Максимальный КПД – не ниже 70%, чтобы минимизировать тепловые потери;
• Совместимость с выпускным коллектором ВАЗ 2109 или возможность изготовления переходника;
• Наличие регулируемого актуатора давления для точной настройки наддува.

Необходимые детали для установки включают:

1. Турбина с комплектом крепежа и уплотнителями;
2. Выпускной коллектор или переходник под турбину, адаптированный к двигателю;
3. Интеркулер с патрубками для охлаждения воздуха;
4. Патрубки и шланги высокого давления для подачи наддувочного воздуха;
5. Масляные трубки подачи и отвода масла с фильтрами и переходниками;
6. Датчики давления и температуры наддува;
7. Прокладки повышенной термостойкости для мест соединений;
8. Усиленный выпускной тракт для сброса отработанных газов;
9. Дополнительный радиатор или модернизированная система охлаждения двигателя.

Рекомендуется заранее проверить состояние масляной системы двигателя, чтобы обеспечить стабильную смазку турбины. При подготовке деталей обратите внимание на качество материалов – сталь марки 304 и алюминиевые сплавы для коллектора и интеркулера оптимальны по тепловой устойчивости и долговечности.

Важный этап – подбор правильного ECU или настройка прошивки двигателя для учета повышенного давления и топливной подачи, что позволит избежать детонации и перегрева.

Снятие штатных компонентов для монтажа турбокомпрессора

Перед установкой турбины необходимо демонтировать ряд штатных деталей, обеспечивающих пространство и подготовку для монтажа. Первым этапом снимите штатный выпускной коллектор. Для этого открутите крепления коллектора к головке блока цилиндров, затем отсоедините приемную трубу системы выпуска.

Удалите штатный воздушный фильтр и корпус. Демонтаж обеспечит свободный доступ к впускной системе и облегчит прокладку трубопроводов турбины.

Снимите штатную выхлопную трубу начиная от приемной части, что позволит установить выпускной коллектор турбокомпрессора. Особое внимание уделите уплотнениям и крепежу – при необходимости замените их на новые, чтобы избежать утечек.

Для прокладки труб системы подачи масла и охлаждения турбины отключите и аккуратно отсоедините магистрали масляного и охлаждающего контуров от штатных узлов двигателя. Обратите внимание, что подача масла должна осуществляться под давлением от масляного насоса.

Если на вашем двигателе установлены штатные датчики температуры и давления воздуха во впускном коллекторе, их также необходимо временно демонтировать или перенастроить положение, чтобы обеспечить свободное пространство для монтажа труб турбины.

Перед снятием любых компонентов обязательно слейте охлаждающую жидкость и моторное масло в подготовленную емкость для последующей заливки после монтажа турбокомпрессора.

По окончании демонтажа очистите все поверхности от нагара и загрязнений, особенно в зоне крепления выпускного коллектора и головки блока, чтобы обеспечить плотное прилегание новых компонентов.

Установка турбины на коллектор двигателя ВАЗ 2109

Для крепления турбокомпрессора на коллектор необходимо использовать специализированный выпускной коллектор с предусмотренным фланцем под турбину. Оригинальный коллектор не подходит из-за отсутствия необходимой поверхности и отверстий.

Перед установкой тщательно очистите коллектор от нагара и остатков прокладок. Убедитесь, что поверхность ровная и не имеет трещин, чтобы избежать протечек выхлопных газов.

Используйте термостойкую прокладку из металлокерамики или композитных материалов для герметизации стыка между коллектором и турбиной. Прокладка должна строго соответствовать форме фланца.

Для крепления применяйте болты с антикоррозийным покрытием, минимальный класс прочности – 10.9. Рекомендуется использовать пружинные шайбы или контргайки для предотвращения самопроизвольного отворачивания под воздействием вибраций и температуры.

При установке болты затягивайте крест-накрест с усилием около 25–30 Н·м. Не допускайте перекоса турбины, чтобы не создавать дополнительных нагрузок на корпус и вал.

Подключение масляного и сливного трубопроводов выполняется с применением медных шайб или уплотнителей для предотвращения протечек. Масляный подвод должен обеспечивать подачу масла под давлением 2-3 бар для нормальной смазки подшипников турбины.

Проконтролируйте правильность установки патрубков системы впуска и выпуска, исключите перегибы и сдавливания шлангов. Это обеспечит стабильную работу турбины и снижает риск отказа системы.

После монтажа турбины выполните проверку на герметичность соединений и отсутствие утечек выхлопных газов и масла при прогреве двигателя.

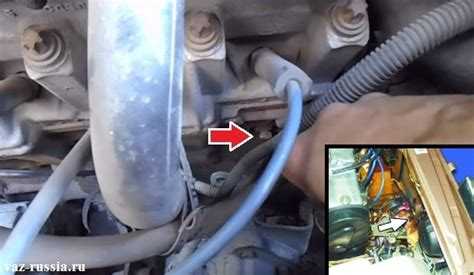

Подключение системы подачи масла и охлаждения турбины

Для корректной работы турбокомпрессора необходима стабильная подача моторного масла и эффективное охлаждение. Неправильное подключение этих систем приводит к быстрому износу турбины и возможным поломкам.

1. Подключение системы подачи масла:

   • Отберите масляный патрубок высокого давления от блока двигателя (обычно используется слив с головки блока или специальный штуцер на масляном фильтре).
   • Установите металлическую или армированную маслостойкую трубку диаметром 6-8 мм, выдерживающую давление до 5 бар.
   • Подсоедините трубку к маслораспределительной части турбины, обеспечив плотное соединение с помощью герметичных фитингов или уплотнительных колец.
   • Проверьте отсутствие перегибов и зажимов на трубке, чтобы обеспечить непрерывный поток масла.
   • Перед установкой турбины залейте масло в маслоподающий канал, чтобы избежать сухого запуска.

2. Подключение системы слива масла:

   • Подсоедините сливной трубопровод диаметром 10-12 мм к маслосливному выходу турбины.
   • Слив должен иметь уклон вниз и быть максимально коротким, чтобы масло свободно стекало обратно в масляный поддон.
   • Используйте металлическую трубку или армированный шланг с защитой от деформации.
   • Обеспечьте герметичность соединений, чтобы исключить подсос воздуха, способный вызвать воздушные пробки.

3. Подключение системы охлаждения (при наличии водяного охлаждения):

   • Подсоедините входной патрубок подачи охлаждающей жидкости к штуцеру на корпусе турбины.
   • Выходной патрубок подключите к системе возврата охлаждающей жидкости в радиатор или расширительный бачок.
   • Используйте термостойкие шланги с надежными хомутами, способные выдерживать температуру до 120 °C и давление до 2 бар.
   • Проверьте систему на герметичность и отсутствие подтеканий после запуска двигателя.
   • Рекомендуется установка дополнительного термодатчика для контроля температуры турбины.

После подключения систем подачи масла и охлаждения обязательно выполните контрольную проверку давления масла и температуры охлаждающей жидкости в процессе работы. Это позволит своевременно выявить неполадки и избежать повреждения турбины.

Монтаж впускного и выпускного трактов с учетом турбины

Для корректной установки впускного тракта необходимо использовать усиленные силиконовые патрубки диаметром не менее 50 мм, способные выдерживать повышенное давление наддува до 1.2 бар. Рекомендуется минимизировать количество стыков и резких изгибов, чтобы избежать падения давления и турбулентности воздуха.

Интеркулер монтируется непосредственно перед дроссельной заслонкой, обеспечивая охлаждение воздуха и повышение плотности смеси. Обязательно применять хомуты с пружинящим механизмом для компенсации теплового расширения и предотвращения разгерметизации.

В выпускном тракте турбина устанавливается на выпускной коллектор с использованием прокладки из высокотемпературного материала толщиной 2-3 мм для герметичности. Труба от турбины к катализатору или резонатору должна быть из нержавеющей стали толщиной не менее 1.5 мм, выдерживающей температуру свыше 800 °C.

Длина и диаметр выпускного коллектора выбираются так, чтобы обеспечивать максимальную пропускную способность при сохранении достаточного давления для работы турбины. Рекомендуется диаметр 50-60 мм с плавными изгибами радиусом не менее 70 мм, чтобы минимизировать обратное давление.

Особое внимание уделяется герметичности соединений впускного и выпускного трактов. Все стыки должны быть проконтролированы на отсутствие подсосов воздуха и выхлопных газов, что особенно важно для стабильной работы датчиков и двигателя в целом.

Для предотвращения конденсата и отложений масла во впускном тракте рекомендуется установка масловлагоотделителя, подключенного к системе вентиляции картера. Это повысит надежность и срок службы турбокомплекта.

Настройка регулировки давления наддува и обходных клапанов

Для корректной работы турбины на ВАЗ 2109 критически важна точная настройка давления наддува. Стандартное максимальное давление наддува для данного двигателя не должно превышать 0,5 бар. Повышение давления без соответствующей настройки ведёт к риску детонации и повреждению двигателя.

Регулировка давления наддува проводится с помощью пружины, установленной в регуляторе перепуска (байпасном клапане). Чтобы увеличить давление, необходимо сжать пружину, уменьшая ход клапана, и наоборот – для снижения давления ослабить пружину.

Для точной настройки используйте манометр, подключённый к впускному коллектору после турбины. Запустите двигатель на холостых оборотах, постепенно увеличивая нагрузку. Регулируйте пружину, пока манометр не покажет необходимое давление – обычно от 0,4 до 0,5 бар.

Обходной клапан должен эффективно сбрасывать избыточное давление, предотвращая изломы и перегрузки системы. После настройки пружины проверьте работоспособность клапана, резко открывая газ – клапан должен немедленно выпускать лишний воздух, предотвращая свист и повреждения.

Важно избегать излишне высокого давления, так как это увеличивает тепловую нагрузку на турбину и двигатель, а также снижает ресурс уплотнений. Для стабильной работы рекомендуется периодически проверять регулировку, особенно после замены компонентов турбокомпрессора.

Проверка герметичности и тестовый запуск двигателя с турбиной

После монтажа турбины обязательно проверить герметичность всех соединений масляной системы и воздушных трубопроводов. Для масляной системы используйте метод подачи масла под давлением через внешний насос или проверку давления на заводских выходах. Отсутствие подтеканий и равномерное давление – обязательные критерии.

Впускные и выпускные патрубки проверяют на герметичность с помощью воздушного компрессора, подавая давление 0,3–0,5 атм и контролируя отсутствие падения давления в течение 5 минут. Особое внимание уделите соединениям с интеркулером и байпасным клапаном.

Перед запуском промойте масляные каналы турбины чистым моторным маслом, обеспечив предварительную смазку подшипников. Заполните масляную магистраль для исключения сухого трения.

Первый запуск двигателя должен проходить без нагрузки. Запускайте двигатель и прогревайте на холостых оборотах 5–7 минут, контролируя давление масла на турбине и температуру масла в системе. Давление масла должно быть в пределах 2,0–3,5 бар.

Во время теста слушайте двигатель на предмет посторонних шумов в области турбины: свисты, стуки и вибрации указывают на возможные дефекты установки или недостаточную смазку.

Проверьте работу перепускного (байпасного) клапана турбины: при достижении настроенного давления наддува клапан должен открываться, снижая давление и предотвращая избыточную нагрузку на двигатель.

После остановки двигателя осмотрите турбину и все соединения на наличие подтеков масла или воздуха. При отсутствии дефектов переходите к пробной эксплуатации с постепенным увеличением нагрузки и контролем параметров двигателя и наддува.

Вопрос-ответ:

Какие основные этапы включает процесс установки турбины на ВАЗ 2109?

Процесс установки турбины состоит из нескольких ключевых шагов: подготовка двигателя и снятие штатного коллектора, монтаж турбокомпрессора на выпускной коллектор, подсоединение системы подачи масла и охлаждения, установка впускного и выпускного трактов с учетом новой конфигурации, а также настройка системы управления давлением наддува и проверка герметичности соединений. Важно тщательно выполнять каждый этап, чтобы избежать проблем в работе двигателя и обеспечить надежную работу турбины.

Как правильно организовать подачу масла для турбины на ВАЗ 2109?

Для подачи масла турбина требует отдельной линии с достаточным давлением и объемом масла. Обычно масляный канал подключается к выходу масла из двигателя, с использованием специального маслопровода, выдерживающего температуру и давление. Важно предусмотреть слив масла из турбины обратно в поддон двигателя без перегибов и засоров, чтобы избежать обратного давления и повреждения турбины. Рекомендуется установить масляный фильтр и периодически проверять состояние масляных трубок и фитингов.

Какие проблемы могут возникнуть при неправильной настройке давления наддува турбины на ВАЗ 2109?

Если давление наддува слишком высокое, это может привести к перегреву двигателя, преждевременному износу поршневой группы и возможному детонационному сгоранию топлива. При слишком низком давлении турбина не будет обеспечивать ожидаемый прирост мощности, что сведет на нет смысл установки. Неправильная регулировка обходных клапанов может вызвать избыточное давление в системе, что чревато разрывами патрубков и повреждением турбины. Поэтому настройка должна проводиться с использованием манометров и специализированного оборудования.

Как проверить герметичность соединений после установки турбины?

Для проверки герметичности можно использовать метод сжатого воздуха: под давлением подают воздух в впускной тракт, закрыв все выходы, и внимательно слушают места соединений на предмет свиста или утечки. Альтернативно применяется мыльный раствор, которым обрабатывают стыки и наблюдают за появлением пузырьков. Важно убедиться, что все хомуты, прокладки и уплотнения надежно закреплены, а масляные и воздушные трубки не имеют трещин и протечек. Тестирование проводят как на холодном, так и на прогретом двигателе.

Нужно ли менять прошивку ЭБУ после установки турбины на ВАЗ 2109?

Установка турбины изменяет параметры работы двигателя, в частности состав топливовоздушной смеси и характеристики подачи топлива. Без корректировки прошивки ЭБУ возможны перебои в работе мотора, повышенный расход топлива и нестабильность холостого хода. В большинстве случаев требуется специализированная настройка программного обеспечения или установка отдельного контроллера для управления наддувом и топливом. Рекомендуется обращаться к специалистам по чип-тюнингу для адаптации ЭБУ под новые условия эксплуатации.

Какие ключевые этапы включает установка турбины на ВАЗ 2109 и на что следует обратить внимание в процессе монтажа?

Установка турбины на ВАЗ 2109 состоит из нескольких важных шагов. Сначала необходимо подготовить двигатель: снять штатные детали, мешающие монтажу турбокомпрессора, и очистить поверхность коллектора. Затем следует установить турбину на выпускной коллектор, тщательно затянув все крепежные элементы, чтобы избежать утечек. Особое внимание уделяется подключению системы подачи масла — важно обеспечить непрерывную смазку для долговечности турбины. После этого монтируются впускной и выпускной тракты, учитывая герметичность и оптимальное направление потоков воздуха и отработанных газов. В финале проверяют герметичность всех соединений и проводят тестовый запуск двигателя на холостом ходу, следя за давлением масла и температурой. Такой подход помогает избежать проблем с работой турбины и увеличить срок её службы.
