Система ABS на Infiniti G25 отвечает за предотвращение блокировки колес при торможении. Один из ключевых элементов этой системы – датчик частоты вращения колеса. Его неисправность может привести к ухудшению устойчивости автомобиля и отключению ABS. В большинстве случаев неисправность сопровождается загоранием индикатора ABS на приборной панели.
Для диагностики неисправного датчика важно учитывать конкретные симптомы: появление ошибки на сканере OBD-II (например, C0035 или C0040), отсутствие сигнала с одного из колес при проверке осциллографом, либо несоответствие сопротивления на контактах разъема. Номинальное сопротивление исправного датчика на G25 обычно находится в пределах 900–1300 Ом.
Первичная проверка проводится визуально: наличие повреждений проводки, загрязнение магнитной головки или отслоение экранирующей оплетки. После этого рекомендуется использовать мультиметр в режиме измерения сопротивления и напряжения переменного тока при прокручивании колеса. Значения должны меняться плавно без обрывов или скачков.
В случаях, когда внешних повреждений не выявлено, а сопротивление в норме, следует применить сканер для анализа показаний всех четырех датчиков при движении. Если один из них показывает стабильный ноль или некорректную скорость, с высокой вероятностью он неисправен. При замене датчика важно учитывать наличие различных типов – активных и пассивных, с различным количеством контактов и форм-фактором под конкретную ось и сторону автомобиля.
Признаки неисправности датчика АБС на приборной панели
Если неисправен передний или задний датчик, система самодиагностики записывает соответствующий код ошибки в блок управления ABS. Это может сопровождаться одновременным включением ламп «VDC OFF» и «SLIP», так как модули стабилизации напрямую зависят от корректной работы системы ABS. На Infiniti G25 такая комбинация сигналов на панели практически всегда указывает на нарушение сигнала с одного из датчиков вращения колёс.
В отдельных случаях, особенно при полном обрыве цепи, может наблюдаться деактивация всей системы антиблокировки, о чём информирует непрерывное свечение лампы ABS после запуска двигателя и начала движения. При этом система переходит в аварийный режим, и эффективность торможения может измениться, особенно в условиях плохого сцепления с дорогой.
Для точной диагностики необходимо считать ошибки с помощью OBD2-сканера, поддерживающего чтение данных по системе ABS. Особенно важно обратить внимание на коды с префиксом C (например, C1109, C1111), которые указывают на конкретное колесо и тип неисправности – обрыв, короткое замыкание или отсутствие сигнала.
Диагностика датчика АБС с помощью сканера OBD-II
Для Infiniti G25 использование сканера OBD-II – наиболее точный способ выявления неисправностей в системе ABS. Подключение производится через диагностический разъём OBD-II, расположенный под рулевой колонкой с левой стороны. Подходит любой сканер, поддерживающий протоколы Nissan (в том числе Consult II), но предпочтительнее модели с функцией чтения ABS-блоков.
После подключения необходимо включить зажигание, не запуская двигатель. Сканер автоматически начнёт опрос блоков. В списке доступных систем следует выбрать ABS (антиблокировочная система). Ошибки отображаются в виде кодов, например C1101, C1102 и т.д. Коды расшифровываются согласно спецификациям Infiniti: C1101 указывает на неисправность переднего левого датчика скорости колеса, C1102 – правого и т.д.
Кроме самих кодов неисправностей, важно обратить внимание на текущие данные. Многие сканеры позволяют просматривать параметры в реальном времени – например, показания скорости вращения каждого колеса. Если одно из значений отсутствует или отличается от остальных при вращении колёс, это указывает на проблему с соответствующим датчиком.
Если ошибки появляются только при движении, рекомендуется провести динамическую проверку: подключённый сканер фиксирует изменение скорости на всех четырёх колёсах при медленном движении автомобиля. Любое несоответствие укажет на некорректную работу конкретного датчика или загрязнение зубчатого кольца ступицы.
После устранения причины неисправности необходимо очистить коды ошибок через меню сканера и провести повторную проверку. Повторное появление ошибки означает, что проблема осталась нерешённой или носит прерывистый характер.

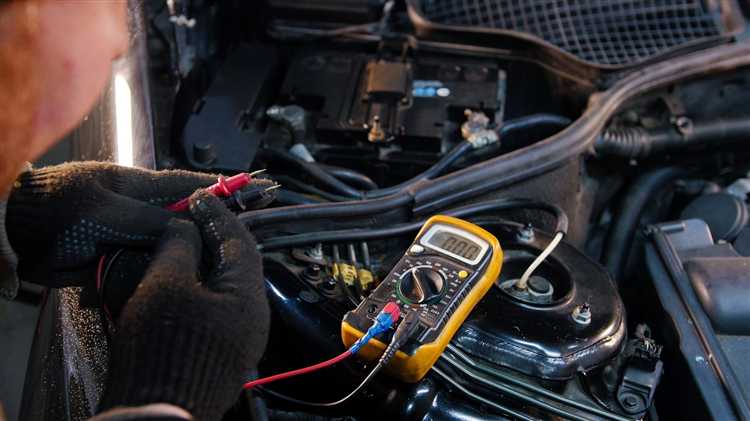

Проверка сопротивления датчика АБС мультиметром
Для измерения сопротивления датчика АБС на Infiniti G25 потребуется цифровой мультиметр и доступ к разъёму датчика. В большинстве случаев сопротивление проверяется на отключённом разъёме, расположенном рядом со ступицей колеса. Перед началом необходимо отключить зажигание и убедиться, что разъём не окислен и не повреждён.
Установите мультиметр в режим измерения сопротивления (омметр) и выберите предел до 2 кОм. Подключите щупы мультиметра к контактам датчика – полярность значения не имеет. Если датчик исправен, на экране прибора должно отображаться сопротивление в пределах 900–1300 Ом. Для задних датчиков допустим диапазон до 1600 Ом. Значение вне этих пределов может указывать на обрыв, короткое замыкание или деградацию витков катушки.
Если мультиметр показывает «0» или «OL» (перегрузка), это свидетельствует о коротком замыкании или разрыве в цепи. Такой датчик подлежит замене. После замеров разъём необходимо плотно зафиксировать обратно, исключив попадание влаги.
Дополнительно рекомендуется провести сравнение сопротивлений левого и правого датчиков одной оси. Существенное расхождение между ними может свидетельствовать о начале неисправности даже при номинальных показателях.

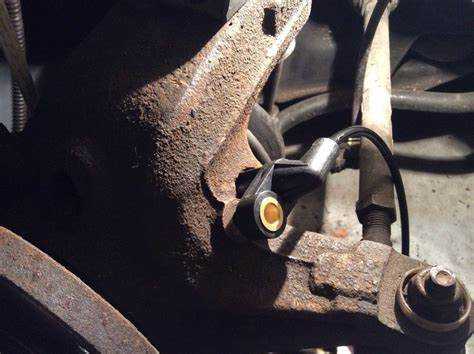

Осмотр проводки и разъёмов датчика АБС на наличие повреждений
Для диагностики системы ABS на Infiniti G25 важно визуально проверить состояние проводки и разъёмов, подключённых к каждому датчику. Начать следует с доступа к каждому из четырёх колесных датчиков. Обычно разъёмы расположены рядом со стойками подвески или кронштейнами вблизи ступицы колеса.
Первым делом следует осмотреть изоляцию проводов на наличие трещин, потертостей, перегибов и следов перегрева. Часто повреждения возникают в местах изгиба жгута или рядом с точками крепления к кузову. Особое внимание уделите участкам, расположенным в зоне движения подвески – они чаще подвержены механическому воздействию.
Разъёмы необходимо отсоединить и проверить на наличие окислов, влаги и коррозии на контактах. Даже незначительное зеленоватое или белесое налётообразование может привести к нестабильному сигналу или его полному отсутствию. Повреждённые или ослабленные контакты следует зачистить контактным очистителем или заменить.
Обратите внимание на фиксаторы разъёмов – при их повреждении возможно неплотное соединение, что может вызвать периодические ошибки в работе ABS. При необходимости замените повреждённый разъём на оригинальный или качественный аналог, соответствующий спецификации Infiniti.
Завершающим этапом проверьте целостность экранирующих оболочек, если они предусмотрены конструкцией. Повреждение экрана может привести к наводкам и искажению сигнала с датчика. При выявлении разрывов или коротких замыканий проводку следует заменить целиком.
Тестирование сигнала с датчика скорости колеса
Для проверки сигнала с датчика скорости колеса на Infiniti G25 требуется осциллограф или мультиметр с функцией измерения частоты. Датчик представляет собой индуктивный или магниторезистивный элемент, генерирующий импульсы в зависимости от скорости вращения колеса.
Если осциллографа нет, возможно использовать мультиметр. Для индуктивных датчиков устанавливается режим измерения переменного напряжения. При вращении колеса мультиметр должен фиксировать напряжение в диапазоне от 100 до 1500 мВ. Если датчик магниторезистивный, необходим режим частоты: при прокручивании колеса должна наблюдаться изменяющаяся частота сигнала, начиная примерно от 1–3 Гц.
При отсутствии сигнала следует проверить наличие питания на датчике (для активных датчиков), а также целостность проводки от датчика до модуля ABS. Если напряжение или форма сигнала не соответствуют указанным параметрам, вероятна неисправность самого датчика или повреждение экранировки провода, вызывающее искажения сигнала.
Замена неисправного датчика АБС на Infiniti G25
Для замены неисправного датчика АБС на Infiniti G25 потребуется минимум инструментов и базовые знания. Основная задача – обеспечить правильное снятие и установку, чтобы не повредить элементы системы и избежать ошибок.
- Подготовка автомобиля:
- Заглушите двигатель и отключите аккумулятор, чтобы избежать короткого замыкания и срабатывания ошибок.
- Поднимите автомобиль с помощью домкрата и установите на подставки для безопасности.
- Снимите колесо, соответствующее неисправному датчику АБС.
- Демонтаж старого датчика:
- Отсоедините электрический разъём датчика, аккуратно нажав фиксатор.
- Снимите крепёжные болты датчика с помощью ключа на 10 мм (или другого подходящего размера).
- Осторожно извлеките датчик из ступицы, избегая повреждения провода и кольца зубчатого диска.
- Установка нового датчика:
- Сравните новый датчик с снятым по форме и длине провода, чтобы исключить несовместимость.
- Вставьте датчик в посадочное место ступицы, не прилагая чрезмерных усилий.
- Закрепите датчик болтами с моментом затяжки около 8-10 Н·м, чтобы избежать перекосов.
- Подключите электрический разъём, убедившись в надежном контакте.
- Проверка после замены:
- Установите колесо на место и опустите автомобиль.
- Подключите аккумулятор и запустите двигатель.
- Используйте диагностический сканер для сброса кодов ошибок АБС и проверки отсутствия новых.
- Проведите тест-драйв с мониторингом индикатора АБС на приборной панели.
В случае повторного возникновения ошибки стоит проверить целостность зубчатого кольца и качество контакта разъёма. Регулярный контроль состояния проводки и чистоты посадочного места датчика снижает вероятность повторных неисправностей.
Вопрос-ответ:
Какие основные признаки указывают на неисправность датчика АБС на Infiniti G25?
При выходе из строя датчика АБС на приборной панели обычно загорается индикатор ABS. Автомобиль может начать вести себя нестабильно при торможении, например, появится пробуксовка или срабатывание АБС будет отсутствовать в ситуациях, когда оно необходимо. Иногда появляются посторонние шумы или мигание лампы ABS при движении.
Как проверить работу датчика скорости колеса на Infiniti G25 без использования сканера?
Проверка возможна с помощью мультиметра в режиме измерения переменного напряжения. Нужно отсоединить разъём датчика, подключить щупы мультиметра к контактам, затем прокрутить колесо вручную. При исправном датчике мультиметр покажет изменяющееся напряжение, соответствующее скорости вращения. Отсутствие сигнала или постоянное значение говорит о неисправности.
Можно ли заменить датчик АБС самостоятельно и какие нюансы важно учитывать?
Замена датчика АБС на Infiniti G25 возможна своими силами при наличии базовых инструментов. Важно отключить аккумулятор перед работой, аккуратно отсоединить разъём и снять датчик, не повредив проводку. Установка нового датчика должна быть плотной, чтобы не было люфта. После замены рекомендуется сбросить ошибки через диагностический прибор.
Что вызывает выход из строя датчика АБС на Infiniti G25 чаще всего?
Основные причины — повреждения проводки, коррозия контактов, загрязнение или механические повреждения самого датчика. Также сбои могут возникать из-за перегрева или воздействия влаги. Неправильная установка или удары по колесу способны привести к отказу устройства.
Как сканер OBD-II помогает определить неисправность датчика АБС на Infiniti G25?
Сканер считывает коды ошибок, связанные с системой АБС. Если датчик неисправен, будет сохранен соответствующий код, который указывает на конкретное колесо или тип проблемы. Это позволяет точно локализовать неисправность и понять, нужна ли замена датчика или достаточно починки проводки.
Какие основные признаки указывают на неисправность датчика АБС на Infiniti G25?
При выходе из строя датчика АБС на Infiniti G25 на приборной панели обычно загорается индикатор ABS или контрольная лампа тормозной системы. Машина может начать вести себя нестабильно при торможении, особенно на скользких покрытиях — тормоза могут работать с перебоями или с задержкой. Иногда ощущается неровное тормозное усилие, а скорость вращения колес не контролируется корректно. Также возможны ошибки при диагностике с помощью OBD-сканера, указывающие на проблемы с датчиком. Проверка состояния проводки и разъёмов датчика может выявить повреждения, которые тоже влияют на его работу.
Как правильно проверить сопротивление датчика АБС мультиметром на Infiniti G25?
Для проверки сопротивления датчика АБС мультиметром нужно сначала отсоединить разъём датчика, чтобы избежать влияния на показания других цепей. Далее установите мультиметр в режим измерения сопротивления (Ом). Измерьте сопротивление между контактами датчика — у исправного датчика оно обычно находится в пределах, указанных в технической документации Infiniti G25 (примерно от 800 до 1500 Ом, но нужно уточнять для конкретной модели и года выпуска). Если показания значительно отличаются от нормы или сопротивление стремится к бесконечности (обрыв), это указывает на неисправность сенсора. Также полезно проверить целостность проводов и наличие окисления контактов для точной диагностики.
