Трехцилиндровый двигатель представляет собой рядную силовую установку, в которой поршни расположены в один ряд, а воспламенение топливовоздушной смеси происходит в каждом цилиндре поочередно. Один из ключевых моментов конструкции – это чередование рабочих тактов с учетом нечетного количества цилиндров, что требует точной балансировки для снижения вибраций.
Рабочий цикл каждого цилиндра включает впуск, сжатие, рабочий ход и выпуск. В трехцилиндровом двигателе один рабочий ход происходит каждые 240 градусов поворота коленчатого вала. Чтобы обеспечить равномерную передачу крутящего момента, применяется коленчатый вал с соответствующим углом между кривошипами и часто добавляется балансирный вал.
Трехцилиндровые двигатели чаще всего оснащаются системой распределенного или непосредственного впрыска топлива. Это позволяет добиться более точной дозировки смеси, повысить топливную экономичность и снизить выбросы. Некоторые модели дополняются турбонаддувом для компенсации меньшего рабочего объема, обеспечивая выходную мощность на уровне четырехцилиндровых аналогов.
Система зажигания синхронизирована с положением коленчатого и распределительного валов. Распространенное решение – использование индивидуальных катушек зажигания, исключающее трамблер и повышающее надежность. Электронный блок управления регулирует опережение зажигания и объем впрыска в зависимости от нагрузки и оборотов.
Как распределяются рабочие такты в трехцилиндровом двигателе

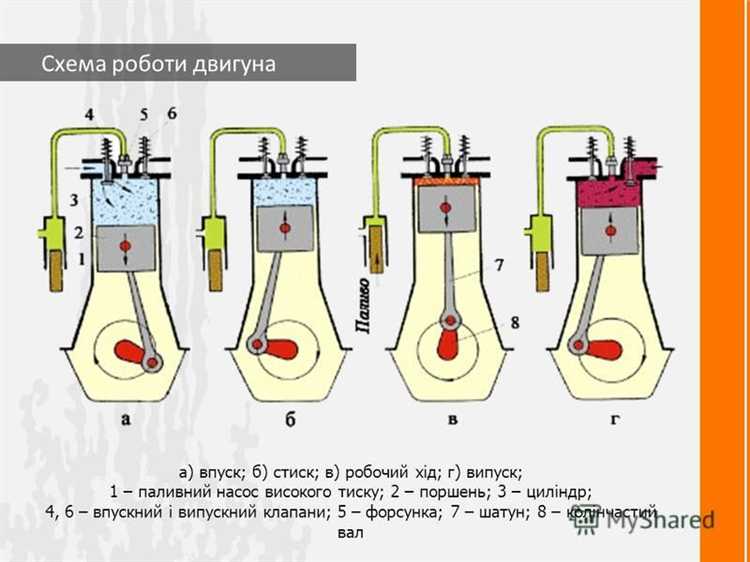

В трехцилиндровом двигателе каждый цилиндр проходит стандартные четыре такта: впуск, сжатие, рабочий ход и выпуск. Поскольку коленчатый вал совершает два оборота на полный цикл, необходимо согласовать работу цилиндров так, чтобы за один оборот происходил хотя бы один рабочий такт. Это обеспечивает стабильность вращения и равномерную подачу крутящего момента.
Угол поворота коленчатого вала между рабочими тактами в трехцилиндровом двигателе составляет 240 градусов. Такой угол распределения обусловлен тем, что 720 градусов (два оборота вала на цикл) делятся на три цилиндра. Таким образом, каждый рабочий такт сдвинут на 240 градусов относительно предыдущего.
Цилиндры работают в следующей последовательности: например, 1–3–2. Это позволяет избежать перекрытия фаз между цилиндрами и минимизировать вибрации. Благодаря такому порядку воспламенения обеспечивается более равномерная нагрузка на кривошипно-шатунный механизм.
Из-за нечетного числа цилиндров и промежутков по 240 градусов между рабочими тактами, трехцилиндровые моторы испытывают дисбаланс по сравнению с четырехцилиндровыми. Для компенсации применяются балансирные валы или маятниковые демпферы, особенно в конструкциях с продольным расположением коленвала.
Равномерное распределение рабочих тактов важно для устойчивой работы двигателя на низких оборотах, особенно при старте и холостом ходу. При неправильной синхронизации воспламенения возрастает уровень шума, вибраций и снижается отзывчивость на педаль газа.
Особенности системы зажигания в моторах с тремя цилиндрами
В трёхцилиндровых двигателях используется система зажигания, адаптированная под нечетное количество рабочих камер. Один из ключевых факторов – правильная синхронизация искры, поскольку каждый третий оборот коленвала соответствует воспламенению в определённом цилиндре. Это требует точной настройки блока управления и стабильной работы датчиков положения коленчатого и распределительного валов.
Наиболее распространённые варианты исполнения – это система с индивидуальными катушками зажигания (COP) или модульная схема с одной катушкой на два цилиндра. В последнем случае применяется метод «искры вхолостую» – искра подаётся одновременно в два цилиндра, но только один из них находится в такте сжатия. Такой подход упрощает конструкцию, но требует точного подбора свечей с устойчивым зазором и термостойкостью.
Рекомендуемый зазор между электродами свечей для большинства современных трёхцилиндровых моторов – от 0,8 до 1,1 мм. При увеличении пробега важно регулярно проверять сопротивление катушек (в пределах 0,3–1,0 Ом по первичной обмотке и 6–15 кОм по вторичной) и состояние высоковольтных проводов, если они предусмотрены конструкцией.
Важный аспект – температурный режим. Трёхцилиндровые моторы чаще работают с меньшим тепловым запасом, особенно при высоких оборотах. Это повышает нагрузку на свечи зажигания и катушки. Для уменьшения риска пропусков зажигания желательно использовать свечи с платиновым или иридиевым напылением и соблюдать интервал их замены – не более 30–40 тыс. км для стандартных и до 90 тыс. км для усиленных модификаций.
При диагностике неисправностей зажигания нужно учитывать, что вибрации, характерные для трёхцилиндровых ДВС, могут повлиять на разъёмы и элементы проводки. Проверка контактов, плотности посадки катушек и состояния уплотнителей должна проводиться при каждом техническом обслуживании.
Роль маховика в компенсации вибраций при нечетном числе цилиндров
Трехцилиндровые двигатели изначально менее сбалансированы по сравнению с четырех- и шестицилиндровыми, поскольку не обеспечивают равномерного распределения масс и моментов инерции во всех плоскостях. Одной из ключевых задач маховика в таких моторах становится снижение вибраций, вызванных асимметрией рабочих тактов и неравномерной подачей крутящего момента.
Маховик выполняет несколько функций, направленных на компенсацию вибраций:
- Накопление и плавная отдача кинетической энергии между рабочими тактами, что снижает пульсации вращающего момента.
- Сглаживание крутильных колебаний, возникающих из-за неравномерного углового ускорения коленчатого вала.
- Участие в общей балансировке узлов двигателя за счёт индивидуально подобранной массы и инерционного профиля.
Для трехцилиндровых силовых установок применяются утяжелённые маховики, масса которых превышает аналогичные элементы в более сбалансированных по схеме моторах. Это необходимо для обеспечения достаточного момента инерции, способного стабилизировать работу коленчатого вала.
Некоторые производители используют двухмассовые маховики, разделённые на первичную и вторичную части с демпфирующими элементами. Такая конструкция позволяет дополнительно изолировать трансмиссию от вибраций и снизить шум при малых оборотах.
Рекомендации при выборе и замене маховика в трехцилиндровом двигателе:
- Использовать только штатные или сертифицированные по массе и инерционным характеристикам аналоги.
- При наличии двухмассовой конструкции не заменять её на обычную, если это не предусмотрено заводом-изготовителем.
- Проверять состояние демпферов при каждом демонтаже маховика – износ элементов снижает компенсирующий эффект и может привести к вибрациям.
Грамотно подобранный и технически исправный маховик играет ключевую роль в повышении плавности работы трехцилиндрового двигателя и продлении срока службы сопряжённых узлов.
Как работает система подачи топлива в трехцилиндровом двигателе
Система подачи топлива в трехцилиндровом двигателе строится по тем же принципам, что и в четырех- и более цилиндровых агрегатах, однако имеет ряд особенностей из-за меньшего числа цилиндров и компактности конструкции. Наиболее часто применяется распределённый или непосредственный впрыск топлива.
В системах с распределённым впрыском каждая форсунка подает топливо во впускной канал цилиндра. Блок управления двигателем (ЭБУ) рассчитывает точное время и длительность открытия форсунки, основываясь на данных от датчиков: расхода воздуха, температуры, положения дроссельной заслонки и кислорода в выхлопе. Для трехцилиндровых двигателей характерна упрощённая архитектура – три форсунки, как правило, управляются в полуфазном режиме, что снижает стоимость и упрощает обслуживание.
При непосредственном впрыске топливо впрыскивается прямо в камеру сгорания под высоким давлением (обычно от 50 до 200 бар). Это позволяет точнее дозировать подачу, улучшить наполнение цилиндров и снизить расход топлива. В таких системах применяются топливные насосы высокого давления и форсунки с усиленной конструкцией. Для трехцилиндровых моторов особенно важно соблюдение точного синхронизирования впрыска с моментом зажигания, чтобы компенсировать возможные неравномерности работы.
Вспомогательное оборудование включает электробензонасос, устанавливаемый в баке, топливный фильтр тонкой очистки и регулятор давления. Регулировка давления топлива в системах с распределённым впрыском часто осуществляется внутри модуля топливного насоса, что исключает отдельный обратный контур. В моторах с непосредственным впрыском используется отдельный насос высокого давления с электромагнитным или механическим приводом.
Для стабильной работы трехцилиндрового двигателя рекомендуется регулярно проверять давление топлива, состояние форсунок и чистоту фильтра. Засорение одной форсунки приводит к перекосу в работе, что особенно критично при малом числе цилиндров. Также важно следить за качеством топлива, так как загрязнение может нарушить работу форсунок и клапанов, а ремонт в системах с непосредственным впрыском обходится значительно дороже.
Влияние конструкции коленчатого вала на работу двигателя
В трехцилиндровых двигателях коленчатый вал играет ключевую роль в обеспечении равномерности работы и минимизации вибраций. Наиболее распространённая схема – коленвал с углом смещения шатунных шеек 120°, при котором каждый цилиндр работает через 240° поворота вала. Это позволяет добиться равномерного чередования тактов и снизить пульсации момента.
Коленвалы для таких двигателей изготавливаются из высокопрочной стали или чугуна с добавлением легирующих элементов. Часто используется ковка для повышения прочности конструкции при компактных габаритах. При разработке важно обеспечить жёсткость вала, так как изгиб при высоких оборотах может вызывать смещение фаз и преждевременный износ подшипников.
Масса противовесов на коленвале рассчитывается с учётом несимметричного распределения масс поршневой группы. От правильной балансировки зависит уровень остаточных вибраций, особенно критичных для трёхцилиндровой схемы без уравновешивающего вала. В компактных моторах часто применяют дополнительные балансиры, размещённые в картере и приводимые в движение шестернями от коленвала.
От качества обработки шеек зависит стабильность давления масла и ресурс подшипников. Недостаточная точность приводит к разбалансировке, повышенной шумности и увеличенному трению. При сборке важно обеспечить минимальный осевой и радиальный люфт, особенно в зоне средней коренной опоры, где приходятся наибольшие нагрузки.
Конструкция коленвала напрямую влияет на механическую эффективность мотора, уровень вибраций и долговечность. При проектировании трёхцилиндрового двигателя инженеры уделяют внимание не только геометрии, но и методам обработки, включая закалку шеек и динамическую балансировку вала в сборе с маховиком.

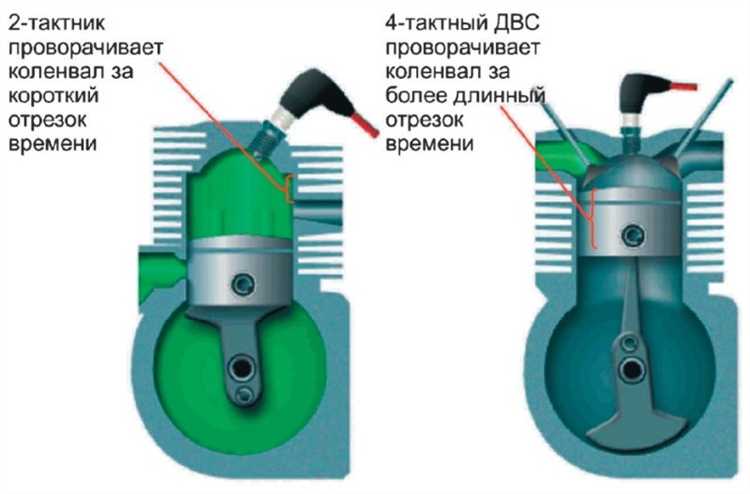

Почему трехцилиндровые моторы используют балансирные валы
Трехцилиндровые двигатели характеризуются несимметричной работой поршней, что приводит к значительным вибрациям. В отличие от рядных четырехцилиндровых моторов, где силы инерции частично компенсируются взаимно, в трехцилиндровых возникает неуравновешенная боковая и осевая нагрузка.
Балансирные валы применяются для снижения этих вибраций, обеспечивая:
- Уменьшение сил второго порядка, вызывающих колебания корпуса двигателя и кузова;
- Сглаживание ударных нагрузок на подшипники и крепежные элементы;
- Повышение комфорта за счёт снижения уровня шума и вибраций, передаваемых на салон;
- Улучшение ресурса деталей за счёт уменьшения динамических нагрузок.
Балансирные валы вращаются с удвоенной скоростью коленчатого вала и оснащены противовесами, которые генерируют силы, компенсирующие неуравновешенные колебания. Их точная настройка зависит от угла расположения цилиндров и массы поршней.
Рекомендуется использовать балансирные валы в двигателях с тремя цилиндрами объемом выше 1.0 литра и мощностью свыше 70-75 л.с., поскольку в более компактных моторах вибрации могут оставаться в пределах допустимого без дополнительных систем гашения.
Отсутствие балансирных валов в таких двигателях часто приводит к ускоренному износу элементов крепления и снижению плавности хода автомобиля.
Чем отличается звуковая характеристика трехцилиндрового двигателя
Трехцилиндровые двигатели имеют специфический звуковой почерк из-за особенностей конструкции и работы цилиндров. В отличие от рядных четырехцилиндровых моторов, у трехцилиндровых такты зажигания распределены неравномерно, что приводит к характерным промежуткам между вспышками и, как следствие, к специфическому звуку выхлопа.
Основной причиной отличий является порядок работы цилиндров и их нечетное количество. В двигателе с тремя цилиндрами цикл зажигания происходит каждые 240 градусов поворота коленвала, в то время как в четырехцилиндровом – каждые 180 градусов. Это создает неравномерные интервалы между вспышками, что отражается на ритме и тембре звука.
Звуковая волна трехцилиндрового мотора более прерывиста и может восприниматься как более «рычащая» или «шипящая». Часто такие двигатели оснащают балансирными валами и специальными системами глушения для сглаживания вибраций и смягчения звуковых пиков.
Для снижения неприятных акустических эффектов производители применяют активные системы шумоподавления и уникальные конструкции выхлопных систем, включая резонаторы и камеры расширения, оптимизированные под ритм работы именно трехцилиндрового мотора.
Таким образом, трехцилиндровый двигатель отличается более выразительным и своеобразным звуком, который может стать признаком экономичности и компактности мотора, но требует дополнительных технических решений для улучшения акустического комфорта.
Вопрос-ответ:
Как устроен цикл работы трехцилиндрового двигателя и чем он отличается от двигателя с четырьмя цилиндрами?
Трехцилиндровый двигатель работает по четырехтактному циклу: впуск, сжатие, рабочий ход и выпуск. Каждый цилиндр совершает эти такты с определённым смещением по углу коленчатого вала, что обеспечивает равномерную работу. В отличие от четырехцилиндрового двигателя, здесь один такт пропадает на дополнительный промежуток между рабочими ходами из-за нечетного количества цилиндров, что влияет на плавность работы и вибрации. Из-за этого три цилиндра не всегда создают такой же баланс сил, как четыре, поэтому применяются специальные решения для сглаживания работы.
Почему в трехцилиндровых моторах часто устанавливают балансирные валы?
Балансирные валы добавляют крутящий момент, который компенсирует вибрации, возникающие из-за неравномерного распределения сил инерции в трехцилиндровом двигателе. Из-за нечетного количества цилиндров появляются колебания, которые ухудшают комфорт и могут негативно повлиять на детали мотора. Балансирные валы вращаются с определенной скоростью и направлением, создавая силы, противоположные вибрациям, что улучшает плавность работы и снижает нагрузку на крепления двигателя.
Как влияет конструкция коленчатого вала на работу трехцилиндрового двигателя?
Коленчатый вал трехцилиндрового двигателя обычно имеет смещение шатунных шеек на 120 градусов, что позволяет равномерно распределять такты работы каждого цилиндра. Такая конструкция влияет на равномерность вращения и количество вибраций. При правильной балансировке коленчатого вала удается минимизировать резонансы и сделать работу двигателя более стабильной. В некоторых случаях используют специальные технологии изготовления и обработки коленвала, чтобы повысить его прочность и снизить шум.
Как распределяются рабочие такты в трехцилиндровом двигателе и почему это важно для работы мотора?
В трехцилиндровом двигателе каждый цилиндр совершает рабочий ход с интервалом в 240 градусов поворота коленчатого вала. Это означает, что после сгорания топлива в первом цилиндре следующий рабочий такт происходит спустя 240 градусов, а затем еще через 240 градусов — в третьем цилиндре. После полного цикла в 720 градусов каждый цилиндр повторяет процесс. Такое распределение обеспечивает последовательность работы, но создает промежутки между мощными тактами, что влияет на вибрации и плавность хода двигателя.
В чем преимущества и недостатки использования трехцилиндрового двигателя по сравнению с более крупными моторами?
Основным преимуществом трехцилиндрового двигателя является компактность и меньший вес, что снижает общую массу автомобиля и улучшает экономию топлива. Меньшее количество цилиндров уменьшает трение и потери энергии, а также снижает стоимость производства. Однако такой мотор создает больше вибраций и шума по сравнению с четырехцилиндровыми или более крупными двигателями, что требует дополнительных мер для их компенсации. Также трехцилиндровый двигатель может иметь менее плавную работу на холостом ходу и меньшую максимальную мощность.
