Как выглядит шрус в разборе фото

Шарнир равных угловых скоростей (ШРУС) – ключевой элемент приводной системы переднеприводных автомобилей. Его основная функция – передача крутящего момента на ведущие колёса при сохранении возможности их поворота и вертикального хода подвески. Конструкция ШРУСа отличается высокой точностью и рассчитана на значительные нагрузки, что требует периодического обслуживания и, при необходимости, замены.

Внутри корпуса шарнира расположены шесть стальных шариков, размещённых в направляющих канавках. Они удерживаются сепаратором, обеспечивающим стабильное положение шариков при работе на разных углах. Канавки, выполненные в корпусе и во внутренней обойме, направлены по определённой геометрии, позволяющей компенсировать углы поворота вала без потерь по моменту.

Корпус ШРУСа изготавливается из закалённой стали, устойчивой к износу и механическим повреждениям. Внутри него нанесена смазка с добавками молибдена – она критически важна для предотвращения трения и перегрева. При разборке обязательно проверяется герметичность пыльника: малейший разрыв приводит к попаданию грязи и абразивного износа канавок и шариков.

На фото, сопровождающих статью, последовательно показаны этапы разборки: снятие хомута пыльника, извлечение внешней обоймы, демонтаж сепаратора и шариков. Такая визуализация позволяет точно понять принцип действия шарнира и выявить характерные признаки износа – изменение цвета металла, следы задиров, выработка в канавках. При самостоятельной диагностике полезно сверяться с фото-ориентирами, чтобы не пропустить критические дефекты.

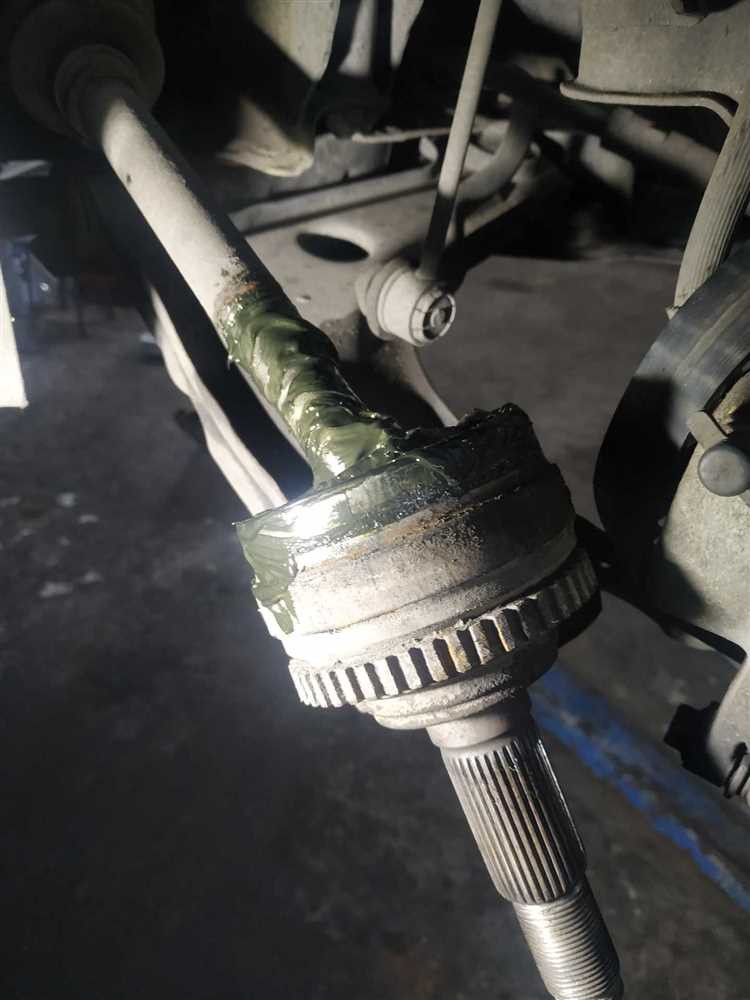

Как устроен ШРУС внутри наглядно на фото

Сепаратор выполнен из прочной стали и удерживает шарики в определённом положении, предотвращая их смещение. Он находится между внутренней и наружной обоймами. Фото в разрезе позволяет рассмотреть, как шарики плотно входят в пазы и равномерно распределяют нагрузку при вращении вала.

На снимках разобранного ШРУСа можно увидеть, как износ влияет на форму канавок: появление выработки и потертостей приводит к люфтам и вибрации. Это особенно важно при диагностике – фотографии позволяют визуально сравнить изношенный и исправный узел.

Герметизация узла обеспечивается защитным пыльником, который удерживает смазку внутри и предотвращает попадание загрязнений. На фото легко определить состояние пыльника: любые трещины или следы утечки смазки указывают на необходимость срочной замены.

Наглядное фото внутренностей полезно при самостоятельной замене или диагностике – оно помогает точно сориентироваться при сборке, особенно при правильной установке шариков в пазы. Порядок укладки и ориентация деталей имеют критическое значение для плавности работы.

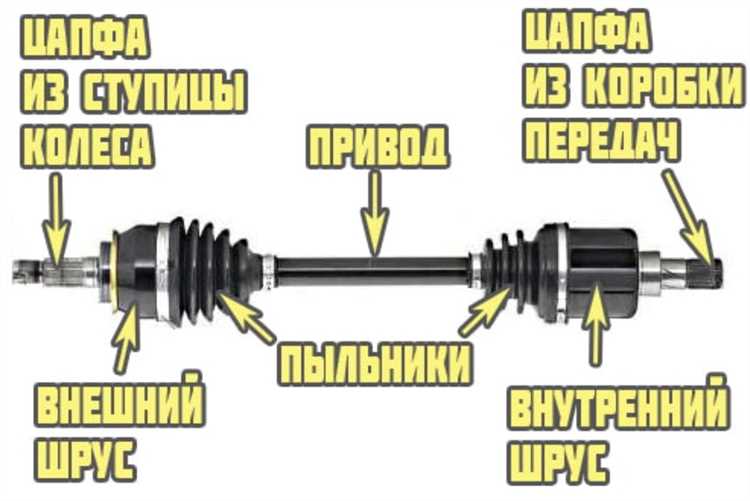

Из чего состоит внутренний и внешний ШРУС

Внутренний ШРУС (шарнир равных угловых скоростей) соединяет приводной вал с коробкой передач и передаёт крутящий момент под углами до 22°. Его конструкция включает корпус с профилированными дорожками, сепаратор, шарики и обойму. Шарики перемещаются в канавках между корпусом и обоймой, обеспечивая подвижность при сохранении равномерного вращения. Внутренний ШРУС допускает осевое смещение, компенсируя колебания длины привода при движении подвески.

Внешний ШРУС соединяет вал с ступицей колеса и работает при углах до 45°, что особенно важно при поворотах. Он состоит из корпуса с шестью сферическими канавками, сепаратора, обоймы с шариками и шлицевого соединения с приводом. Обойма фиксируется в корпусе при помощи стопорного кольца, обеспечивая передачу крутящего момента без люфтов. Шарики удерживаются в дорожках сепаратором, что позволяет вращение без рывков даже при резких изменениях направления движения.

Обе разновидности ШРУСа защищены резиновыми пыльниками, заполненными специальной смазкой. Повреждение пыльника приводит к потере герметичности и быстрому износу узла. При замене или обслуживании рекомендуется использовать оригинальные компоненты, так как даже незначительное отклонение в геометрии деталей приводит к вибрациям и ускоренному износу шарнира.

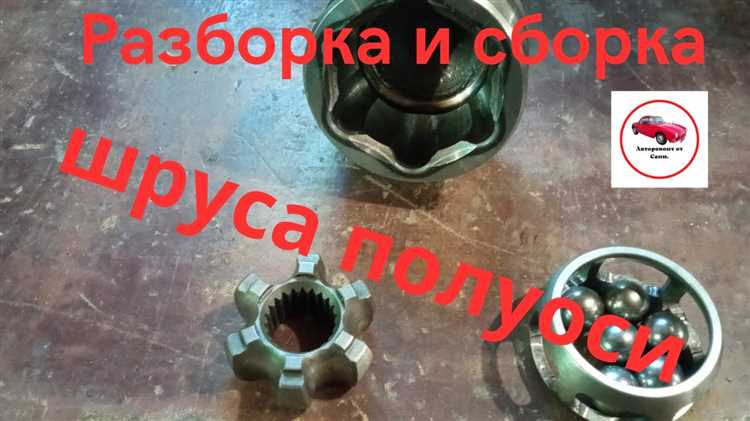

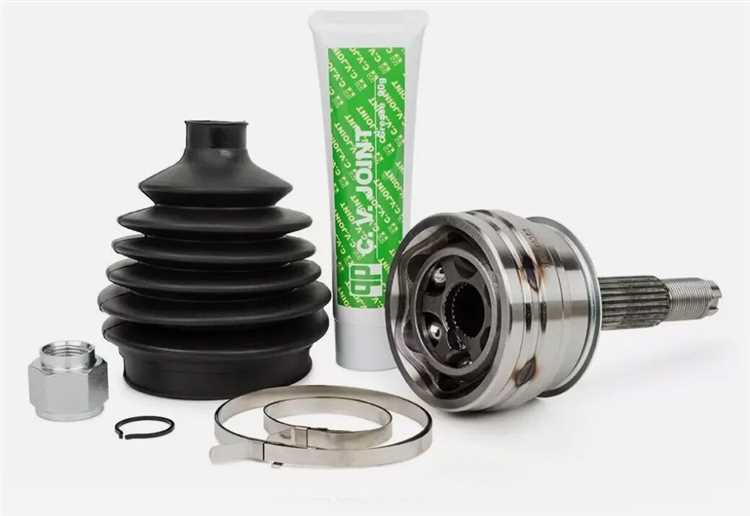

Как выглядит шарнир в разобранном виде

В разобранном виде шарнир равных угловых скоростей (ШРУС) представляет собой набор точно подогнанных металлических компонентов, каждый из которых выполняет строго определённую функцию. Внутренности корпуса становятся видны после снятия защитного чехла и разъединения соединительных элементов.

• Корпус (обойма): массивная металлическая деталь с полусферической или цилиндрической внутренней поверхностью, по которой перемещаются шарики. Имеет канавки под каждый шарик.
• Шарики: чаще всего используется шесть стальных закалённых шариков одинакового диаметра. Они обеспечивают передачу крутящего момента с минимальными потерями.
• Обойма (планетарная звезда): элемент с зубцами, в которых размещаются шарики. Центрируется внутри корпуса и закрепляется на шлицах вала.
• Клетка (держатель шариков): кольцо с окнами, в которые помещаются шарики. Обеспечивает синхронное движение шариков и ограничивает их отклонения от заданной траектории.
• Смазка: густая консистентная смазка наносится внутрь корпуса и полностью покрывает все подвижные элементы для предотвращения сухого трения и перегрева.

Разборка ШРУСа наглядно демонстрирует, что каждая деталь играет критически важную роль в компенсации угловых и осевых смещений. При техническом обслуживании рекомендуется внимательно проверять:

1. Износ шариков – любые раковины или выработка требуют замены комплекта.
2. Состояние канавок корпуса и обоймы – задиры и следы ударов указывают на неравномерную нагрузку или отсутствие смазки.
3. Износ клетки – люфт или деформация приводят к неправильному позиционированию шариков.

Рекомендуется разбирать ШРУС только при наличии соответствующего опыта и инструмента, так как ошибки при сборке приводят к быстрому выходу из строя узла.

Расположение и форма сепаратора и обоймы

Сепаратор в ШРУСе размещён между внутренней обоймой и наружной обоймой. Он выполняет ключевую функцию – удерживает шарики в строго определённых позициях, обеспечивая равномерное распределение нагрузки и точное перемещение. Его форма напоминает кольцо с равномерно расположенными отверстиями под шары, которые располагаются по окружности.

Обойма внутренняя фиксируется на шлицевом валу и имеет углубления (дорожки качения), по которым перемещаются шарики. Эти канавки направлены под углом и соответствуют аналогичным дорожкам на наружной обойме. Геометрия углублений рассчитана с высокой точностью для согласованной работы при поворотах и перемещениях подвески.

Обойма наружная представляет собой корпус с шестью (реже – другими количествами) выточками, выполненными под определённым углом. Каждое посадочное место строго согласовано с пазом внутренней обоймы, обеспечивая шарнирность конструкции. Взаимное расположение пазов в обеих обоймах компенсирует углы поворота до 45° и осевые перемещения.

Сепаратор удерживает шарики точно между дорожками, не позволяя им смещаться вне заданной траектории. Благодаря этому обеспечивается синхронное вращение при минимальном люфте. При сборке важно соблюдать правильную ориентацию сепаратора относительно обойм, чтобы исключить перекосы и неравномерный износ.

Смещение или износ сепаратора приводит к ухудшению работы ШРУСа, появлению биений и посторонних звуков при движении, особенно при поворотах с нагрузкой.

Назначение и устройство шлицевого соединения

Шлицевое соединение в конструкции ШРУСа служит для передачи крутящего момента от приводного вала к ступице или к внутренней части шарнира, обеспечивая при этом надёжную фиксацию и возможность осевого перемещения. Такая компоновка особенно важна при работе подвески, где детали испытывают постоянные колебания и перемещения в продольном направлении.

Шлицы представляют собой систему продольных выступов и впадин, выполненных на торце вала и в ответной части ступицы или корпуса шарнира. Количество шлицов и их профиль строго рассчитаны под конкретную нагрузку. Чаще всего применяются прямобочные или эвольвентные шлицы, обеспечивающие точную посадку и равномерное распределение нагрузки по всей площади контакта.

В наружных ШРУСах шлицевое соединение соединяет шарнир с ступицей колеса. Здесь важно обеспечить минимальный люфт, чтобы исключить удары при передаче тяги. Во внутренних ШРУСах шлицевое соединение обычно располагается между валом и корпусом шарнира, что позволяет элементу свободно перемещаться вдоль оси вала, компенсируя ходы подвески.

Надёжность шлицев зависит от точности изготовления, состояния смазки и отсутствия износа. При монтаже рекомендуется использовать специальную высокотемпературную смазку, а также тщательно проверять отсутствие загрязнений на шлицах, чтобы избежать преждевременного износа. Шлицевые соединения должны входить с умеренным натягом – чрезмерное усилие или люфт недопустимы.

Как устроены подшипники внутри ШРУСа

Внутри ШРУСа используются специальные подшипники, обеспечивающие плавное и долговечное вращение шарнира под нагрузкой и углом поворота. Основной тип подшипников в классическом равных угловых скоростей (ШРУСе) – игольчатые подшипники.

• Игольчатые подшипники состоят из множества мелких цилиндрических роликов (иголок), размещенных в сепараторе, который удерживает их с равным шагом.
• Ролики располагаются между внутренней и внешней обоймами подшипника, что позволяет передавать крутящий момент с минимальными трениями и износом.
• Размер иголок подбирается так, чтобы обеспечить максимальную контактную площадь и равномерное распределение нагрузки на шарнир.

В ШРУСах типа «внутренний шарнир» игольчатые подшипники располагаются в специальных канавках, образующих направляющие для роликов. Это обеспечивает стабильное позиционирование элементов и исключает смещение при изменении угла между валами.

1. Внутренняя обойма выполнена в виде ступицы с продольными пазами, где размещены ролики.
2. Сепаратор удерживает иглы с равным шагом, предотвращая их соприкосновение и уменьшая трение.
3. Внешняя обойма с каналами ограничивает движение роликов и направляет их по дуге вращения.

Подшипники внутри ШРУСа смазываются густой литиевой или молибденовой смазкой с высоким сопротивлением окислению и термостойкостью. Смазка защищает игольчатые элементы от коррозии и износа при высоких нагрузках и вибрациях.

Рекомендации по обслуживанию подшипников ШРУСа:

• Регулярно проверять целостность пыльника, препятствующего попаданию грязи и влаги внутрь шарнира.
• При замене смазки использовать только рекомендованные производителем составы с повышенной вязкостью.
• Обращать внимание на признаки повышенного шума или люфта, что свидетельствует о износе игольчатых подшипников и необходимости ремонта или замены.

Типичная смазка и как она распределяется

Внутри ШРУСа используется густая литиевая или комплексная смазка с высокими противозадирными и антикоррозийными свойствами. Основной состав включает молибден дисульфид (MoS₂) или графит, обеспечивающие долговечное снижение трения между шариками и дорожками.

Объем смазки варьируется от 80 до 150 граммов в зависимости от модели и размера шарнира. Она заполняет пространство между внутренними и внешними обоймами, а также равномерно распределяется по канавкам и сепаратору, обеспечивая постоянную смазку шариков во время вращения.

Распределение происходит за счет движения шариков и центробежных сил, что предотвращает образование сухих зон и снижает износ элементов. Особое внимание уделяется герметичности защитного пыльника – повреждения могут привести к вытеканию смазки и попаданию грязи внутрь.

Для обслуживания рекомендуется использовать только оригинальные или рекомендованные производителем смазочные материалы, так как замена на неподходящие составы снижает ресурс ШРУСа. Регулярная проверка и при необходимости замена смазки обеспечивают стабильную работу и продлевают срок службы шарнира.

Как визуально определить износ компонентов по фото

При осмотре фото разобранного ШРУСа ключевые признаки износа заметны на внутренних деталях. Первое внимание уделяют шариковым подшипникам: при износе видны задиры, потертости и деформации на поверхности шариков и дорожек качения. Наличие зазубрин или выбоин – признак необходимости замены.

Сепаратор (сетка) должен иметь ровные и неповреждённые окна для шариков. Трещины, сколы или деформация сепаратора на фото указывают на ослабление фиксации шариков и ускоренный износ.

Обойма и внутренний барабан с видимыми рисками, бороздами или гладкими участками без смазки говорят о сильном трении и износе посадочных поверхностей. Наличие коррозии на металле ухудшает работу узла.

Смазка на фото играет роль индикатора: потемнение, засыхание или загрязнение смазочного материала свидетельствуют о длительной эксплуатации без обслуживания. Вязкость и цвет смазки меняются при деградации, что видно на фото в виде засохших или грязных участков.

Пыльники и защитные чехлы должны быть целыми, без разрывов и трещин. На фото порванный пыльник часто сопровождается видимым загрязнением внутренней части шарнира и признаками коррозии.

На шлицах, если видны излишние зазоры или заусенцы, это указывает на износ посадочных соединений. Сфокусируйтесь на равномерности и чистоте кромок, видимых на фото.

Ниже таблица с признаками износа компонентов по визуальным характеристикам на фото:

Вопрос-ответ:

Как устроены шариковые подшипники внутри ШРУСа и какую функцию они выполняют?

Внутри ШРУСа расположены шариковые подшипники, которые обеспечивают передачу крутящего момента при изменении угла между валами. Шарики размещены в сепараторе, удерживающем их на равных расстояниях. При движении шарики скользят по специальным дорожкам, что позволяет валам вращаться и одновременно менять угол между собой без заеданий и повреждений.

Почему для смазки ШРУСа используется именно густая литиевая или молибденовая смазка, и как она распределяется внутри?

Для ШРУСа применяют густую смазку на основе лития или с добавкой молибдена, поскольку она сохраняет вязкость при высоких температурах и защищает металлические детали от износа и коррозии. В процессе работы смазка равномерно распределяется по внутренней поверхности корпуса, подшипникам и шарикам, образуя защитный слой, который снижает трение и износ.

Какие признаки износа компонентов ШРУСа можно увидеть на фото без разборки?

На фото можно заметить повреждения защитного пыльника — трещины или разрывы, которые ведут к вытеканию смазки и попаданию грязи внутрь. Кроме того, присутствие подтеков смазки снаружи свидетельствует о нарушении герметичности. Иногда видны следы ржавчины на соединительных элементах, что указывает на попадание влаги и последующий износ деталей.

Как устроено шлицевое соединение в ШРУСе и какую роль оно играет в работе шарнира?

Шлицевое соединение представляет собой набор продольных зубьев на внутреннем и наружном валах, которые входят друг в друга. Оно обеспечивает передачу крутящего момента от двигателя к колесам и одновременно позволяет компенсировать изменения длины приводного вала при движении подвески. Это гибкое соединение предотвращает перегрузки и повышает надежность работы трансмиссии.
