Что такое впуск на машине

Впускная система автомобиля отвечает за подачу воздуха в двигатель в нужном объёме и с оптимальными параметрами. Основными элементами впуска являются воздушный фильтр, впускной коллектор, дроссельная заслонка и система трубопроводов, обеспечивающих направление и распределение воздушного потока.

Качество и количество воздуха напрямую влияют на эффективность сгорания топлива и, как следствие, на мощность и экономичность двигателя. Современные системы впуска оснащаются датчиками температуры и давления воздуха, позволяющими контролировать состав смеси и адаптировать работу двигателя под текущие условия.

Оптимальное устройство впуска минимизирует сопротивление воздушному потоку, снижает турбулентность и исключает попадание загрязнений. Рекомендуется регулярно проверять состояние воздушного фильтра и при необходимости заменять его, чтобы избежать снижения производительности двигателя и увеличения расхода топлива.

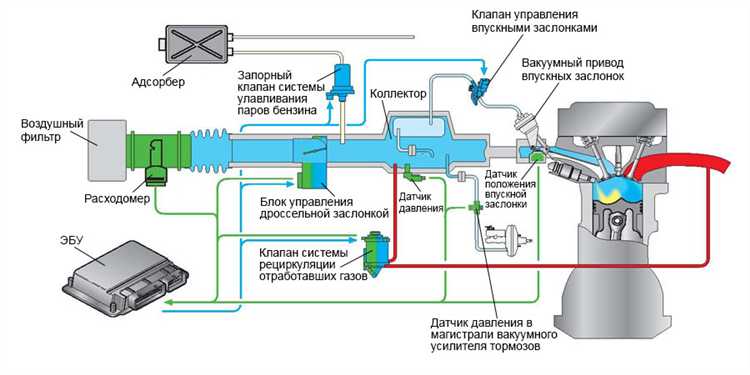

Как устроена впускная система двигателя

Впускная система двигателя состоит из нескольких ключевых элементов, обеспечивающих подачу воздуха к цилиндрам в нужном объёме и с оптимальными параметрами. Основные компоненты включают воздухозаборник, фильтр воздуха, впускной трубопровод, дроссельную заслонку, коллектор и датчики.

Воздухозаборник отвечает за захват атмосферного воздуха и его предварительную очистку от крупных загрязнений. За ним установлен воздушный фильтр, который задерживает частицы пыли и мелкие загрязнения, предотвращая их попадание внутрь двигателя и повреждение рабочих элементов.

Дроссельная заслонка регулирует количество поступающего воздуха, управляя мощностью двигателя и его откликом. В современных двигателях она оснащена электронным управлением (электронный дроссель), что позволяет точнее контролировать воздушный поток и улучшать экономичность.

Впускной трубопровод и коллектор направляют очищенный воздух к цилиндрам. Их форма и длина рассчитываются с учётом обеспечения максимальной эффективности наполнения цилиндров в различных режимах работы двигателя. Часто применяются резонансные камеры, создающие эффект наддува на определённых оборотах, что увеличивает мощность и крутящий момент.

Впускная система оборудована датчиками давления и температуры воздуха. Эти данные используются блоком управления двигателем для корректировки топливной подачи и угла зажигания, что обеспечивает оптимальную работу и снижение выбросов.

В некоторых системах устанавливаются клапаны рециркуляции отработанных газов (EGR), которые возвращают часть выхлопных газов во впускной тракт для снижения выбросов оксидов азота. Кроме того, для повышения эффективности в некоторых двигателях применяется система изменяемой длины впускного коллектора, позволяющая адаптировать параметры подачи воздуха под разные режимы работы.

Роль воздушного фильтра в системе впуска

Воздушный фильтр обеспечивает очистку воздуха, поступающего в двигатель, задерживая частицы пыли, песка, сажи и другие загрязнения с размером частиц от 1 до 10 микрон. Это предотвращает износ цилиндропоршневой группы и повреждение клапанов.

Фильтрующий элемент изготавливается из многослойного синтетического волокна или бумаги с высокой пропускной способностью и способностью задерживать мельчайшие частицы без снижения объема проходящего воздуха. Правильное состояние фильтра поддерживает оптимальную плотность и температуру смеси, что влияет на эффективность сгорания топлива и мощность двигателя.

Загрязнённый воздушный фильтр снижает пропускную способность впуска, что приводит к обогащению топливной смеси, росту расхода топлива и снижению динамических характеристик автомобиля. Регулярная замена или очистка фильтра необходима через 15-30 тысяч километров пробега, в зависимости от условий эксплуатации и рекомендаций производителя.

Для некоторых типов двигателей используются фильтры с масляной пропиткой или многоразовые фильтрующие элементы, которые допускают очистку и повторное использование, что сокращает эксплуатационные расходы и обеспечивает стабильную производительность системы впуска.

Назначение и работа дроссельной заслонки

Дроссельная заслонка регулирует поток воздуха, поступающего во впускной коллектор двигателя. Она управляет количеством воздуха, что влияет на мощность и обороты двигателя.

В современных бензиновых двигателях заслонка располагается в корпусе воздушного фильтра или на впускном коллекторе и поворачивается вокруг оси. Положение заслонки меняется в зависимости от положения педали газа.

Основной принцип работы дроссельной заслонки – изменение проходного сечения, через которое воздух попадает в цилиндры. При закрытой заслонке воздушный поток ограничен, снижая обороты холостого хода. При открытии заслонки поток увеличивается, что позволяет двигателю развивать большую мощность.

Управление заслонкой бывает механическим (через трос) или электронным (электронная дроссельная заслонка, электронный привод). Электронные системы обеспечивают точное дозирование воздуха и возможность интеграции с системами управления двигателем (ECU).

Для контроля положения дроссельной заслонки используется датчик положения заслонки (TPS). Данные с него поступают в блок управления двигателем, который корректирует подачу топлива и зажигание.

Регулярная проверка работы дроссельной заслонки важна для поддержания стабильной работы двигателя и расхода топлива. Накопление загрязнений на заслонке может вызывать нестабильный холостой ход и снижение динамики автомобиля.

Как датчики контролируют подачу воздуха во впуске

Для точного регулирования состава топливовоздушной смеси и оптимальной работы двигателя применяются несколько ключевых датчиков воздуха во впускном тракте. Основные из них – датчик массового расхода воздуха (MAF) и датчик абсолютного давления во впускном коллекторе (MAP).

Датчик MAF измеряет объем и массу воздуха, проходящего через впуск. Он основан на принципе измерения изменения температуры или давления в воздухе, что позволяет вычислить точное количество воздуха, поступающего в цилиндры. Эти данные поступают в электронный блок управления (ЭБУ) и служат для корректировки подачи топлива с точностью до нескольких миллиграммов.

Датчик MAP фиксирует абсолютное давление в впускном коллекторе, отражая нагрузку двигателя и условия работы. Сравнивая давление с данными температуры воздуха, ЭБУ рассчитывает плотность воздуха и объем поступающего воздуха при разных режимах работы, что особенно важно для турбированных и атмосферных моторов с переменной геометрией впуска.

Дополнительно используются датчики температуры всасываемого воздуха (IAT), которые позволяют учитывать изменения плотности воздуха из-за температуры, корректируя топливоподачу и угол зажигания. Коррекция повышает эффективность сгорания и снижает выбросы.

Данные с датчиков поступают в ЭБУ с частотой от нескольких десятков до сотен герц, обеспечивая оперативную адаптацию топливовоздушной смеси к изменяющимся условиям работы двигателя и внешней среды.

Для корректной работы датчиков важно своевременное техническое обслуживание: чистка воздушного фильтра, проверка и калибровка сенсоров, замена при выходе из строя. Ошибки в показаниях приводят к снижению мощности, увеличению расхода топлива и повышению токсичности выхлопа.

Использование современных датчиков с высокой точностью и быстрым откликом позволяет поддерживать стабильную работу двигателя, улучшает динамику и экономичность автомобиля.

Влияние впускного коллектора на распределение воздуха

Впускной коллектор отвечает за равномерное распределение воздуха между цилиндрами двигателя, что напрямую влияет на качество сгорания и мощность мотора. Конструкция коллектора определяет скорость и направление воздушного потока, снижая турбулентность и обеспечивая оптимальное наполнение камер сгорания.

Основные параметры, влияющие на распределение воздуха:

• Форма и длина каналов: Длинные и узкие каналы способствуют росту скорости воздуха, повышая крутящий момент на низких оборотах. Короткие и широкие – улучшают наполнение при высоких оборотах.
• Диаметр проходов: Оптимальный диаметр снижает сопротивление потоку, обеспечивая равномерное давление во всех цилиндрах.
• Расположение и угол ответвлений: Правильное расположение входов к цилиндрам минимизирует неравномерность подачи воздуха, уменьшает образование завихрений.

Неправильный подбор или износ коллектора ведёт к разбалансировке воздушного потока, что вызывает снижение мощности и повышенный расход топлива. Для диагностики рекомендуется использовать замеры давления и визуализацию потоков воздуха с помощью дымовой камеры.

Рекомендации по улучшению распределения воздуха:

1. Использование коллектора с индивидуальными трубами, равными по длине, для каждого цилиндра.
2. Применение гладкой внутренней поверхности каналов с минимальным количеством резких переходов.
3. Оптимизация формы коллектора с помощью CFD-моделирования для конкретной конфигурации двигателя.
4. Регулярная проверка на наличие засоров и повреждений, влияющих на поток воздуха.

Точное распределение воздуха обеспечивает стабильное сгорание, улучшает отклик двигателя и способствует снижению выбросов.

Что такое ресивер и зачем он нужен во впуске

Основная функция ресивера – выравнивать давление и обеспечивать постоянный объём воздуха, что снижает пульсации потока, возникающие при открытии и закрытии впускных клапанов. Это улучшает наполнение цилиндров и повышает эффективность сгорания топлива.

В современных двигателях ресивер помогает сгладить переменные нагрузки на впускной тракт, что положительно сказывается на динамике и экономичности. Его объём и форма рассчитываются с учётом частоты вращения двигателя и конфигурации клапанного механизма.

Ресивер также служит буфером, минимизируя обратные удары воздуха и снижая шум впуска. В системах с турбонаддувом он выполняет дополнительную функцию – аккумулирует сжатый воздух, обеспечивая мгновенный отклик дроссельной заслонки.

При замене или модификации ресивера важно сохранять его объём и геометрию, чтобы избежать ухудшения наполнения цилиндров и потери мощности. Часто ресиверы оснащают датчиками давления и температуры для точного управления подачей воздуха системой управления двигателем.

Особенности турбонаддува и его взаимодействие с системой впуска

Турбонаддув – метод повышения мощности двигателя за счет принудительного нагнетания воздуха в цилиндры. Впускная система при этом становится ключевым элементом, обеспечивающим эффективное взаимодействие с турбиной и интеркулером.

• Принцип работы турбины: Выхлопные газы вращают турбину, которая через компрессор нагнетает воздух во впускной тракт под повышенным давлением (обычно 0,3–1,5 бар и выше).
• Интеркулер: Охлаждает сжатый воздух перед подачей в двигатель, снижая температуру и повышая плотность воздуха. Это улучшает наполнение цилиндров и уменьшает риск детонации.
• Усиленное уплотнение и герметизация: Впускная система должна иметь усиленные уплотнители, чтобы выдерживать повышенное давление и исключать утечки воздуха, которые снижают эффективность наддува.
• Трубопроводы и диаметр: Используются трубы большего диаметра и с минимально возможным количеством изгибов, чтобы снизить давление в потоке и задержки отклика турбины.
• Дроссельная заслонка и клапаны: Их работа синхронизируется с управлением турбиной для предотвращения обратного удара давления и оптимизации подачи воздуха при изменении нагрузки.
• Датчики давления и температуры: Размещаются во впускном тракте для контроля наддува и предотвращения чрезмерного давления, что важно для управления двигателем и системы впуска.

Нарушение герметичности или неправильно подобранные элементы впуска приводят к потере наддува, снижению мощности и повышенному расходу топлива. Рекомендуется использовать специализированные компоненты, рассчитанные на работу с наддувом, а также регулярно проверять систему на предмет утечек и износа.

Причины и последствия загрязнения системы впуска

Использование некачественного топлива и масла способствует образованию нагара, который ухудшает работу клапанов и препятствует равномерному поступлению воздуха в цилиндры. Нарушение регулярной замены воздушного фильтра и несвоевременное техническое обслуживание усугубляют проблему.

Загрязнение системы впуска снижает объем и скорость подачи воздуха, что приводит к падению мощности двигателя и увеличению расхода топлива. Отложения ухудшают дозировку смеси, вызывают нестабильную работу двигателя на холостом ходу и могут спровоцировать пропуски зажигания.

Загрязнение дроссельной заслонки влияет на корректность её открытия, что снижает отзывчивость педали газа и увеличивает нагрузку на ЭБУ двигателя. Износ датчиков положения заслонки и массового расхода воздуха связан с накоплением загрязнений и приводит к ошибкам в управлении впрыском топлива.

Рекомендуется проводить чистку системы впуска не реже 50 000 км пробега или при появлении признаков ухудшения работы мотора. Использование специализированных очистителей и своевременная замена воздушного фильтра предотвращают образование отложений. При обнаружении значительного загрязнения целесообразна механическая очистка или замена компонентов.

Контроль состояния вентиляции картера и системы рециркуляции газов (EGR) важен для предотвращения попадания масла и нагара во впуск. Регулярное техническое обслуживание с диагностикой параметров впуска минимизирует риск повреждения двигателя и сохраняет его рабочие характеристики.

Вопрос-ответ:

Какова основная роль впускной системы в автомобиле?

Впускная система отвечает за подачу воздуха в цилиндры двигателя. Воздух необходим для смешивания с топливом и последующего сгорания. От правильной работы системы зависит качество горения, мощность двигателя и уровень выбросов. Она также регулирует количество и температуру воздуха, что влияет на общую работу мотора.

Почему в конструкции впуска используется ресивер, и какую функцию он выполняет?

Ресивер служит для сглаживания потока воздуха и поддержания стабильного давления во впускном коллекторе. Он уменьшает колебания давления, которые возникают из-за работы клапанов и циклов двигателя. Благодаря этому воздух поступает более равномерно, что улучшает наполнение цилиндров и повышает отклик мотора на изменение нагрузки.

Как влияет загрязнение впускной системы на работу двигателя?

Загрязнения, такие как отложения масла, пыли и сажи, уменьшают пропускную способность системы и нарушают нормальное поступление воздуха. Это ведёт к снижению мощности, ухудшению реакции на педаль газа, а также увеличению расхода топлива и выбросов. Со временем грязь может забить каналы и повредить датчики, что усложняет диагностику и ремонт.

Что представляет собой дроссельная заслонка и как она взаимодействует с системой впуска?

Дроссельная заслонка контролирует количество воздуха, поступающего в двигатель. При нажатии на педаль газа заслонка открывается шире, позволяя большему объёму воздуха пройти во впускной коллектор. Это увеличивает мощность двигателя. Заслонка реагирует на команды электронного блока управления и играет ключевую роль в регулировании смеси воздуха и топлива.

Какие датчики отвечают за контроль впускного воздуха и как они влияют на работу двигателя?

Основные датчики — это датчик массового расхода воздуха (MAF) и датчик абсолютного давления во впускном коллекторе (MAP). MAF измеряет объём воздуха, поступающего в двигатель, а MAP — давление внутри коллектора. Эти данные передаются в блок управления, который корректирует подачу топлива и угол опережения зажигания, обеспечивая оптимальную работу двигателя в разных режимах.
