На задней части большинства реле-регуляторов можно обнаружить маркировку, выполненную в виде литерных и цифровых обозначений, указывающих на функциональные клеммы устройства. Эти символы стандартизированы производителями и позволяют точно определить схему подключения, назначение контактов и соответствие конкретному типу генератора или системы зарядки.
Например, обозначение DF (Dynamo Field) указывает на клемму возбуждения генератора, через которую регулятор управляет током возбуждения. Контакт D+ используется для подачи напряжения с обмотки возбуждения или напрямую от генератора, а B+ – это выходной контакт, соединённый с аккумулятором и питающей сетью автомобиля. Наличие контакта D− или W может свидетельствовать о наличии тахометрического сигнала или заземления.
Важно учитывать, что неверное подключение к клеммам B+ и D+ может привести к сгоранию устройства или сбоям в работе генератора. Перед монтажом следует свериться с электрической схемой транспортного средства и технической документацией на конкретную модель реле-регулятора.
Если на корпусе встречаются символы вроде 61, 15 или L, это указывает на совместимость с европейскими стандартами (например, DIN). Клемма 61 часто связана с контрольной лампой зарядки, а 15 – с плюсовым проводом после замка зажигания. Эти детали особенно критичны при подборе реле-регулятора под старые или импортные автомобили.
Что означают обозначения B+, D+, W и DF на реле регуляторе
W – выход с обмотки статора, используемый в основном для подключения тахометра в дизельных двигателях, где отсутствует катушка зажигания. Сигнал с W – переменное напряжение, частота которого пропорциональна оборотам двигателя. Для точной работы тахометра важно учитывать число полюсов генератора и тип тахометрического входа.
Японские производители, такие как Mitsubishi и Denso, маркируют контакты иначе. У Mitsubishi часто встречаются IG – питание от замка зажигания, L – контрольная лампа, S – напряжение с АКБ, FR – сигнал обратной связи. У Denso возможны варианты F, N, E, где E всегда означает «массу».
В продукции Valeo часто встречаются обозначения COM – интерфейс управления, L – лампа зарядки, B+ – выходной ток, GND – корпус или масса. При этом COM может использоваться для передачи данных по LIN-шине, что критично для систем с цифровым управлением.
У отечественных реле, например РР-380 или РР-210, используются обозначения Ш (шунт), В (возбуждение), К (контрольная лампа), З (заряд). Они не совпадают с международными стандартами, что нередко вызывает ошибки при замене.
Для точной идентификации используйте мультиметр:
- Отключите аккумулятор.
Цветовая кодировка контактов и проводов: что к чему
Цветовая маркировка проводов на реле-регуляторе указывает назначение каждого провода и упрощает подключение. Ошибки при подключении могут привести к выходу устройства из строя, поэтому важно точно понимать, за что отвечает каждый цвет.
- Красный – постоянное питание от аккумулятора. Этот провод подсоединяется к положительной клемме батареи. На нем всегда должно быть напряжение 12 В.
- Черный или коричневый – масса (заземление). Соединяется с «минусом» аккумулятора или кузовом автомобиля/мотоцикла.
- Желтый – выходной сигнал генератора (обычно от обмотки возбуждения). Используется для мониторинга напряжения и управления зарядом.
- Зеленый – контрольный сигнал включения зажигания. Появление напряжения на этом проводе активирует работу реле-регулятора.
- Синий – связь с контрольной лампой на панели. При включении зажигания и отсутствии зарядки лампа горит; после запуска генератора – гаснет.
- Белый или серый – диагностический или информационный канал. Может использоваться для передачи данных на бортовую систему.
Перед подключением важно сверяться со схемой именно той модели реле-регулятора, с которой вы работаете. Цветовая кодировка может отличаться у разных производителей, особенно в мотоциклетной технике из Азии. Если маркировка отсутствует, необходимо прозвонить каждый провод мультиметром.
Расшифровка цифровых и буквенных кодов на корпусе
Коды, указанные на корпусе реле-регулятора, служат для точной идентификации его параметров, версии исполнения и совместимости с электрооборудованием конкретных моделей автомобилей. Расшифровка этих обозначений позволяет избежать ошибок при подборе и установке устройства.
Буквенные коды обозначают тип конструкции и функциональное назначение. Например, обозначение «РР» указывает на реле-регулятор, «Я» – на принадлежность к системе «Январь» (в инжекторных двигателях), «К» – на контактный тип подключения. Обозначение «Э» говорит о наличии встроенной электронной защиты. При наличии буквы «Т» можно говорить о термокомпенсации – реле учитывает температуру окружающей среды при регулировании напряжения.

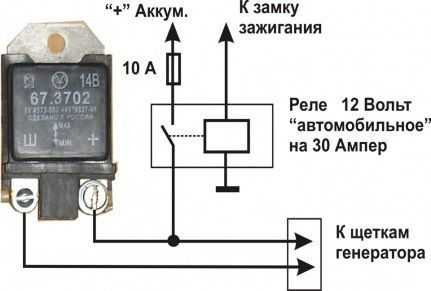

Цифровые обозначения чаще всего указывают на модельный ряд и номинальные параметры. Например, код «14.3702» означает, что устройство рассчитано на работу с бортовой сетью 14 В и принадлежит к семейству регуляторов 3702. Значения типа «67.3702» – это модификация с усиленной токовой нагрузкой. Цифра перед точкой может обозначать производителя или тип генератора, с которым совместим регулятор.
Часто встречаются комбинированные обозначения, такие как «РР330А-14В», где «РР330А» – модель реле, а «14В» – номинальное напряжение регулирования. Уточнение в виде «А» или «Б» указывает на ревизию схемы или наличие доработок, влияющих на параметры работы. При наличии маркировки типа «ТУ 37.003.123-89» можно определить нормативно-технический документ, по которому изготовлено изделие, что критично для проверки подлинности устройства.
Различия в обозначениях между отечественными и импортными реле
На отечественных реле-регуляторах обозначения чаще всего соответствуют ГОСТ и сопровождаются буквенными индексами: Ш – шунт, Я – якорь, Б – бортовая сеть, К – катушка возбуждения. Эти обозначения привычны для электриков, работавших с техникой ВАЗ, ГАЗ, УАЗ и МТЗ.
Напряжение и полярность также маркируются по-разному. У отечественных изделий указывается «12В» или «24В», у импортных – «12V» или «24V» с возможной припиской «NEG» или «POS» (отрицательная или положительная масса).
Важно учитывать форму корпуса и способ крепления. У российских реле типичные винтовые зажимы и отсутствие штекеров, в то время как импортные модели применяют стандартизированные разъемы типа Bosch или Mitsubishi, маркируемые по контактной группе, например, IG, S, FR.
При замене отечественного реле на импортное необходимо сопоставить не только электрические параметры, но и логическую схему подключения. Рекомендуется использовать переходные схемы или адаптеры, особенно в случае с реле, встроенными в генератор.
Ошибки подключения по неверной маркировке: как избежать
Для исключения подобных ошибок необходимо сверять обозначения на корпусе реле с оригинальной электрической схемой производителя. У одних моделей маркировка может быть нанесена в виде символов, у других – буквенно-цифровыми обозначениями, несовпадающими с принятыми стандартами DIN или SAE. Нельзя полагаться на универсальные схемы, размещённые в интернете, без проверки на соответствие конкретной модели.
Рекомендуется использовать мультиметр для прозвонки клемм перед подключением. Выход с сопротивлением порядка 2–5 Ом между «DF» и массой указывает на обмотку возбуждения. При прозвонке между «B+» и корпусом не должно быть замыкания. Любое несоответствие – повод перепроверить документацию или уточнить модель реле.
Единственный надёжный способ избежать ошибок – опираться на точные технические данные, а не внешнее сходство реле-регуляторов. Даже незначительные отличия в маркировке могут указывать на совершенно разные схемотехнические решения.
Где найти техническую информацию, если обозначения стерлись
Если маркировка на реле-регуляторе стерта, первое, что стоит сделать – определить модель автомобиля, генератора и год выпуска. Эти данные помогут сузить круг возможных вариантов реле-регуляторов, применяемых в конкретной комплектации.
Откройте каталог запчастей производителя автомобиля или воспользуйтесь онлайн-каталогами, такими как Partsouq, Exist, Emex, где можно найти OEM-номер реле по VIN-коду. После получения OEM-номера ищите фотографии и технические параметры предполагаемой детали для визуального и функционального сравнения.
Если известен номер генератора, найдите его спецификацию на официальном сайте производителя (например, Denso, Bosch). В ней обычно указывается рекомендуемая модель реле-регулятора.
Дополнительно изучите профильные форумы, где пользователи делятся фотографиями, схемами подключения и опытом подбора реле по внешнему виду и характеристикам. Один из надёжных источников – электронные руководства по ремонту (например, Autodata, Mitchell), содержащие точные схемы и перечень совместимых компонентов.
Вопрос-ответ:
Что означают цифры и буквы, нанесённые на задней части реле регулятора?
Обозначения на задней части реле представляют собой код, который содержит информацию о модели устройства, его технических характеристиках и схеме подключения. Цифры могут указывать на напряжение или максимальный ток, а буквы — на тип реле и производителя. Это помогает правильно выбрать и подключить реле в электрическую систему.
Как правильно прочитать схему подключения, изображённую на корпусе реле регулятора?
На корпусе обычно есть упрощённая схема, показывающая основные контакты: вход питания, выход на нагрузку, управляющий вход и заземление. Контактные обозначения могут быть подписаны цифрами или буквами. Для точного подключения нужно сопоставить эти обозначения с документацией к конкретной модели реле, чтобы избежать ошибок и обеспечить корректную работу устройства.
Почему на разных моделях реле регулятора могут быть разные обозначения на задней части?
Производители используют собственные системы маркировки, отражающие технические особенности и предназначение реле. Отличия в обозначениях могут говорить о различиях в напряжении, типе управления, максимальной нагрузке или вариантах исполнения корпуса. Это позволяет быстро определить, какое именно устройство перед вами и подходит ли оно для конкретной задачи.
Можно ли ориентироваться только на обозначения с корпуса при выборе реле регулятора для замены?
Обозначения на корпусе дают важную информацию, но их иногда недостаточно. Рекомендуется дополнительно сверяться с технической документацией и проверять совместимость по параметрам, таким как напряжение, ток, тип реле и схема подключения. Это поможет избежать ошибок и обеспечит надёжную работу устройства после замены.
Что делать, если на задней части реле отсутствуют какие-либо обозначения или они стерлись?
Если маркировка отсутствует или неразборчива, стоит попытаться найти информацию по внешнему виду устройства, его размеру, количеству и расположению контактов. В некоторых случаях помогает поиск по модели автомобиля или оборудования, где реле используется. Если и это не даёт результата, лучше обратиться к специалисту или заменить реле на новое с чёткой маркировкой, чтобы избежать проблем с подключением и работой.
