Утечка тока в бортовой сети приводит к разряду аккумулятора даже при длительной стоянке. Нормальное значение тока покоя для большинства автомобилей составляет 20–50 мА. Если показатель превышает 80 мА, необходимо искать причину. Игнорирование проблемы ускоряет износ аккумулятора и может вызвать сбои в электрооборудовании.
Для проверки потребуется мультиметр с режимом измерения тока до 10 А. Перед началом работ отключают зажигание, закрывают двери и ждут не менее 10–15 минут, чтобы электронные блоки перешли в спящий режим. Только после этого можно подключать прибор последовательно с минусовой клеммой аккумулятора.
Диагностика заключается в поочередном отключении предохранителей и контроле изменения показаний мультиметра. Если после вынимания определенного предохранителя ток резко снижается до нормы, неисправность связана с цепью, защищаемой этим элементом. Часто источником утечки становятся дополнительные устройства, некорректно установленные сигнализации или блоки управления, которые не переходят в спящий режим.
Важно исключить ошибочные замеры: двери и багажник должны быть закрыты, освещение салона отключено, а мультиметр подключен корректно. Ошибки на этом этапе приводят к ложным результатам и усложняют поиск реального источника утечки.
Подготовка мультиметра для измерений
Перед началом работы убедитесь, что мультиметр поддерживает режим измерения постоянного тока (DC) в диапазоне до 10 А. Если прибор оснащен отдельным разъемом для высоких токов, подключите красный щуп в гнездо с маркировкой «10A» или аналогичной.
Выберите на переключателе режим измерения тока, обозначенный как «A» с символом прямой линии. При отсутствии автоматического выбора диапазона установите максимальный предел, чтобы исключить повреждение прибора при подключении.
Проверьте целостность предохранителя мультиметра, особенно если он уже использовался для токовых измерений. Неисправный предохранитель приведет к неверным показаниям или полной блокировке измерения.
Щупы должны быть надежно зафиксированы в гнездах. Контактные поверхности проверьте на отсутствие окислов, при необходимости очистите. При работе в подкапотном пространстве используйте изолированные наконечники для предотвращения короткого замыкания.
Перед подключением мультиметра отключите зажигание автомобиля. Сначала разорвите минусовую клемму аккумулятора, затем подключите мультиметр последовательно между клеммой и проводом массы. Только после надежного соединения можно приступать к измерениям.
Определение допустимого тока покоя
После выключения зажигания и закрытия всех дверей автомобильные системы переходят в режим ожидания. В этот момент сохраняется минимальное энергопотребление для работы сигнализации, блока управления двигателем и часов. Чтобы определить допустимый ток покоя, нужно учитывать тип автомобиля и количество установленных электронных устройств.
Для большинства легковых автомобилей нормальный диапазон составляет 20–50 мА. В редких случаях, при наличии дополнительного оборудования, показатель может достигать 70–80 мА. Значения выше 100 мА указывают на возможную утечку тока. При этом измерение проводится только после того, как все системы завершили переход в спящий режим, что занимает от 10 до 30 минут после отключения аккумулятора от нагрузки.
Измерение выполняется амперметром в разрыв цепи между клеммой аккумулятора и проводом питания. Прибор должен быть установлен на минимальный предел измерения постоянного тока, обеспечивающий точность фиксации малых значений. При обнаружении показателя, превышающего норму, необходимо искать цепь, вызывающую избыточное потребление.
Отключение аккумулятора и организация подключения прибора
Перед измерением утечки необходимо полностью обесточить цепь. Для этого ключ зажигания устанавливают в положение «OFF», все двери и капот фиксируют, чтобы избежать срабатывания салонных систем. Выключают сигнализацию или переводят её в сервисный режим, иначе ток охраны исказит результаты.
Сначала ослабляют гайку на минусовой клемме аккумулятора. Снимают провод «массы» и отводят его в сторону так, чтобы он не касался корпуса или клеммы. Подключение мультиметра выполняют последовательно в разрыв: красный щуп соединяют с отсоединённым проводом, чёрный – с клеммой аккумулятора. Режим измерения устанавливают на постоянный ток (DC), предел – 10 А, чтобы избежать повреждения предохранителя прибора при включении.
После включения мультиметра необходимо подождать 5–15 минут, пока блоки управления перейдут в спящий режим. Только после этого фиксируют показания. Если мультиметр поддерживает режим удержания данных (Hold), его активируют для исключения скачков.
Категорически запрещено включать зажигание или активировать мощных потребителей (стартер, вентилятор), пока прибор включён в разрыв. Это приведёт к перегрузке и возможному выходу прибора из строя. Для безопасного отключения сначала убирают щупы мультиметра, затем возвращают провод на клемму.
Пошаговая проверка предохранителей на ток утечки
Перед началом работы отключите зажигание и убедитесь, что двери закрыты, а все потребители обесточены. Мультиметр должен быть настроен на измерение постоянного тока в режиме амперметра с пределом до 10 А.
Сначала снимите отрицательную клемму аккумулятора и подключите прибор последовательно между клеммой и проводом массы. Зафиксируйте показания тока покоя. Если они превышают норму, переходите к проверке предохранителей.
Не вынимая сразу все элементы, проверяйте по одному. Выньте предохранитель, наблюдая за показаниями мультиметра. Если ток резко снизился, цепь, защищаемая этим предохранителем, содержит неисправный узел или устройство с паразитным потреблением.
После фиксации проблемной цепи установите предохранитель обратно и продолжайте проверку остальных до исключения всех возможных утечек. Для окончательной диагностики используйте электрическую схему автомобиля, чтобы определить конкретный потребитель внутри цепи.
Поиск проблемных реле и электронных блоков
После проверки предохранителей необходимо исключить неисправные реле и электронные модули, которые могут потреблять ток при выключенном зажигании. Начать следует с реле, отвечающих за питание основных систем: вентилятора охлаждения, топливного насоса, обогрева стекол. Эти элементы часто остаются в замкнутом состоянии из-за подгоревших контактов.
Определите расположение реле по схеме автомобиля. Поочередно извлекайте их из монтажного блока, контролируя падение тока утечки мультиметром в разрыве цепи аккумулятора. Если после извлечения определенного реле ток резко снижается, оно требует замены или проверки на залипание контактов.
При отсутствии результата переходите к электронным блокам: ЭБУ двигателя, блок комфорта, системы охраны, мультимедиа. Эти устройства должны переходить в спящий режим через 10–30 минут после выключения зажигания. Если ток не снижается, снимите разъемы по одному, фиксируя изменения. Блок, после отключения которого потребление упало до нормы (обычно 0,02–0,05 А), является источником утечки.

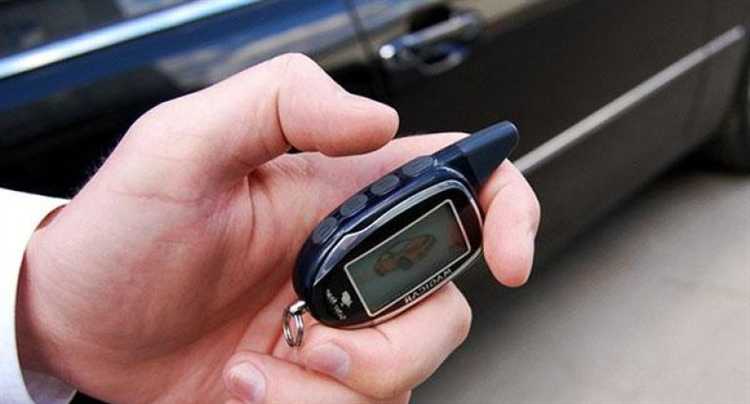

Особое внимание уделяйте нештатным сигнализациям и трекерам. Их некорректное подключение и неисправные элементы питания часто становятся причиной повышенного тока покоя.
Диагностика нештатных подключений и доработок
Нештатные подключения и самостоятельные доработки часто становятся причиной утечек тока в автомобиле. Для выявления таких участков необходимо тщательно проверить всю электропроводку, особенно в зонах с возможным вмешательством.
Алгоритм диагностики включает следующие этапы:
- Визуальный осмотр всех соединений и ответвлений на предмет некачественной изоляции, оголённых проводов и скруток без пайки или клемм.
- Проверка целостности штатной электропроводки с помощью тестера на непрерывность цепи. Любые повреждения или подозрительные ответвления требуют детального изучения.
- Изучение установленных дополнительных устройств (автозапуск, охранные системы, сигнализации) на предмет правильности монтажа и качества подключения к питающим цепям.
- Идентификация точек подключения к плюсу или минусу вне штатных мест. Часто встречаются «обходные» провода, подключённые напрямую к аккумулятору или массе без предохранителей.
- Использование амперметра для измерения тока в цепях с подозрительными подключениями. Сравнение с нормативными значениями позволяет локализовать источник утечки.
- Пошаговое отключение дополнительных устройств с контролем изменения тока. Это позволяет выявить конкретное доработанное устройство, вызывающее утечку.
Для повышения точности диагностики рекомендуются следующие инструменты и приемы:
- Использование индикаторной отвертки для быстрого выявления скрытых напряжений.
- Применение тепловизора или инфракрасного термометра для обнаружения участков с нагревом из-за повышенного тока.
- Фиксация состояния предохранителей и реле с последующим сравнением после отключения каждого подозрительного элемента.
- Проверка массы кузова на наличие коррозии и плохих контактов, вызывающих непредсказуемое замыкание.
Результаты диагностики фиксируются в виде схемы или заметок с указанием проблемных точек и рекомендациями по их устранению, что облегчает последующий ремонт и минимизирует повторные утечки тока.
Осмотр участков проводки на повреждения и коррозию
- Осмотрите изоляцию проводов на наличие трещин, порезов, ожогов и потертостей. Места с поврежденной изоляцией создают точки замыкания на корпус или между жилами.
- Проверьте места соединений и клеммных колодок. Коррозия или окисление на контактах ухудшают прохождение тока и могут вызвать утечки.
- Особое внимание уделите участкам, проходящим через моторный отсек, подкапотное пространство и места с повышенной влажностью – здесь коррозия развивается быстрее.
- Используйте фонарик и увеличительное стекло для выявления мелких повреждений и налета коррозии, которые сложно заметить визуально.
- При обнаружении коррозии применяйте специальные средства для очистки контактов и обработайте защитными составами для предотвращения повторного разрушения.
- Провода с серьезными механическими повреждениями или прогнившими контактами рекомендуется заменить полностью или выполнить профессиональную перепайку с последующей изоляцией.
Регулярный осмотр и своевременное устранение повреждений проводки существенно снижает риск скрытых утечек тока и повышает надежность электросистемы автомобиля.
Проверка генератора и стартера на скрытые утечки
Для выявления скрытых утечек тока через генератор и стартер необходимо сначала отключить аккумулятор и обеспечить надежный разрыв цепи питания. Проверку проводят при помощи мультиметра в режиме амперметра, включенного последовательно с аккумуляторной клеммой.
Начинают с замера тока покоя при отключенном стартере и генераторе. Если ток выше нормы (обычно 20-50 мА для современных автомобилей), следует проверить генератор, отключив его силовой провод и измерив ток повторно. Значительное снижение потребления укажет на неисправность генератора, например, внутреннее замыкание диодов выпрямителя.
Аналогично проверяют стартер, отсоединив его силовой провод. Если после отключения стартера ток уменьшился, возможно, внутри стартера залипают щетки или обмотки имеют пробой, создавая утечку. Для более детальной диагностики рекомендуют проверить сопротивление обмоток стартера омметром и оценить состояние контактов и массы.
Проверка под нагрузкой помогает выявить скрытые дефекты. Для генератора это измерение напряжения и тока при работающем двигателе, а для стартера – контроль пускового тока и поведения при запуске. Неоднородности или скачки указывают на неполадки, способные вызывать утечки тока.
Вопрос-ответ:
Какие инструменты понадобятся для поиска утечки тока в автомобиле?
Для выявления утечки тока обычно требуется мультиметр с функцией измерения тока постоянного тока (мА), а также комплект для отключения аккумулятора. Дополнительно могут понадобиться базовые инструменты для снятия клемм, проверки предохранителей и доступа к элементам электропроводки. Иногда полезен тестер нагрузки или пробник для быстрого определения неисправных цепей.
Как определить, что утечка тока именно в стартере или генераторе, а не в других цепях автомобиля?
Чтобы проверить стартер и генератор на скрытые утечки, сначала отключают отрицательную клемму аккумулятора и подключают мультиметр последовательно между клеммой и проводом. Если при отключении предохранителей, связанных с генератором и стартером, ток резко падает, значит, утечка может исходить из этих узлов. Важно осмотреть генератор на наличие поврежденной изоляции и проверить обмотки стартера на замыкания на корпус, используя омметр.
Почему не всегда помогает отключение предохранителей при поиске утечки тока?
Некоторые утечки тока возникают в цепях, которые обходят стандартные предохранители или связаны с электронными блоками, в которых есть скрытые токи. Кроме того, дефекты в проводке или реле могут создавать ток утечки вне зоны действия предохранителей. В таких случаях используют поэтапное отсоединение нагрузок и измерение тока, а также проверяют целостность и состояние реле и модулей управления, чтобы локализовать источник.
Как определить допустимый уровень тока покоя для разных моделей автомобилей?
Допустимый ток покоя обычно указывается в технической документации конкретного автомобиля и зависит от комплектации электрооборудования. В большинстве легковых машин нормой считается ток до 50 мА, но у автомобилей с расширенными электронными системами этот показатель может достигать 70-100 мА. Для точного определения стоит ориентироваться на заводские данные или измерить ток покоя на исправном автомобиле той же модели.
