Эффективная подача топлива в цилиндры – ключевой фактор, определяющий мощность, экономичность и экологические характеристики двигателя внутреннего сгорания. Топливная система выполняет точную дозировку и своевременную подачу топлива с учетом нагрузки, частоты вращения и температурных условий. Ошибки в этом процессе ведут к детонации, перерасходу топлива и увеличенному износу цилиндропоршневой группы.
На современных бензиновых двигателях используется инжекторный впрыск: распределённый (многоточечный) или непосредственный (прямой). При распределённом впрыске топливо подаётся во впускной коллектор перед каждым цилиндром, а при непосредственном – прямо в камеру сгорания. Давление впрыска при прямом впрыске может достигать 200 бар, что требует использования топливных насосов высокого давления и форсунок с высокой точностью распыла.
В дизельных моторах подача реализуется исключительно методом прямого впрыска. Современные системы Common Rail поддерживают давление топлива в рейке до 2500 бар, обеспечивая тонко управляемое сгорание. Электронный блок управления (ЭБУ) регулирует не только объём и момент впрыска, но и форму импульса – вплоть до нескольких этапов подачи в пределах одного такта.
Важно учитывать температурный режим компонентов системы. При минусовых температурах вязкость топлива увеличивается, особенно в случае дизеля, что может привести к засорению фильтров и ухудшению распыла. Рекомендуется использовать зимние сорта топлива и предварительный подогрев, особенно в северных регионах.
Регулярная проверка состояния топливных форсунок, давления в системе и фильтров предотвращает перебои в подаче и способствует стабильной работе двигателя. Пренебрежение техническим обслуживанием приводит к нестабильному холостому ходу, повышенному расходу и падению тяги.

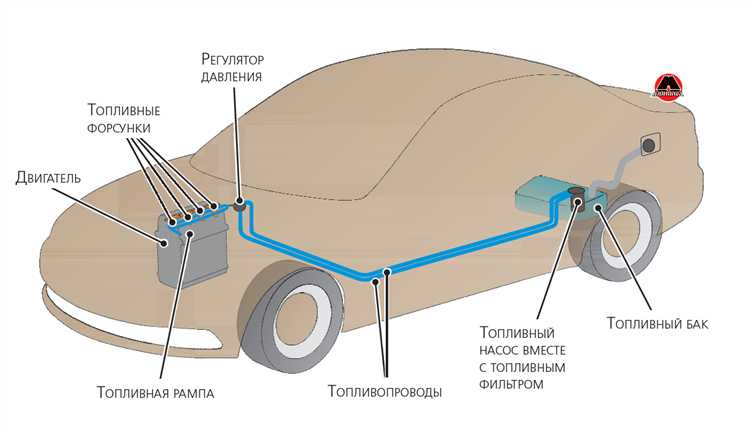

Роль топливного насоса в создании давления и подачи
Топливный насос играет ключевую роль в формировании стабильного давления и обеспечении непрерывной подачи топлива в цилиндры двигателя. В зависимости от типа системы впрыска применяются различные конструкции насосов – от простых механических до сложных электрических модулей с электронным управлением.
Современные бензиновые системы впрыска требуют давления в диапазоне 2,5–4 бар, тогда как дизельные Common Rail работают на давлениях до 2000 бар и выше. Именно насос создает это давление, преодолевая сопротивление топливной магистрали, фильтров и форсунок.
- В системах с распределённым впрыском используется электрический насос, устанавливаемый внутри бака. Он поддерживает постоянное давление в рампе форсунок и компенсирует его падение при изменении нагрузки.

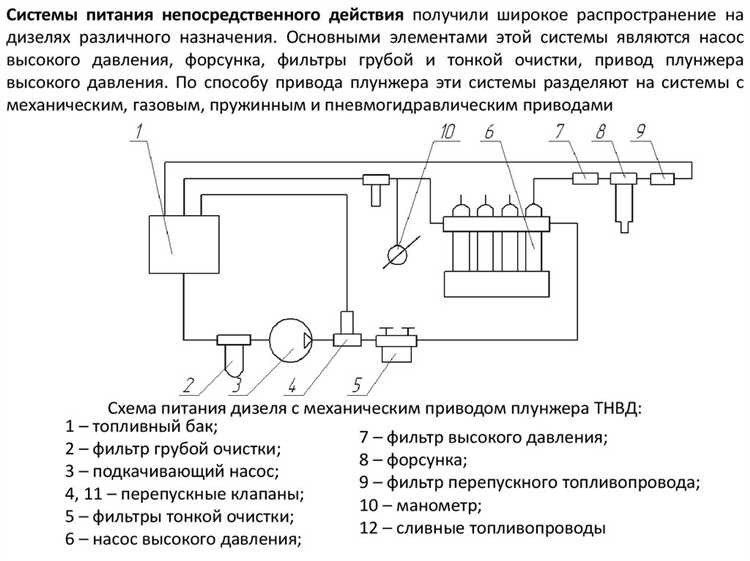

- В дизельных системах высокого давления применяются плунжерные насосы высокого давления (ТНВД), обеспечивающие точную дозировку и момент подачи топлива с учётом оборотов двигателя и нагрузки.
- Дополнительный подкачивающий насос часто используется в дизельных моторах для предварительной подачи топлива к ТНВД с минимальным давлением.
При падении давления в системе возможно ухудшение смесеобразования, перебои в работе цилиндров и увеличение выбросов. Поэтому необходимо:
- Контролировать сопротивление фильтра грубой и тонкой очистки топлива.
- Проверять герметичность соединений и состояние обратного клапана в модуле насоса.
- Периодически измерять давление в топливной рампе с помощью манометра или диагностического оборудования.
Исправный топливный насос должен обеспечивать заданное давление при любых режимах – от холостого хода до максимальной нагрузки. Его выход из строя нередко сопровождается характерными симптомами: затруднённый запуск, провалы при разгоне, неравномерная работа на высоких оборотах.
Как работает топливная рампа и её взаимодействие с форсунками
Топливная рампа представляет собой герметичный распределительный коллектор, к которому подключены все форсунки цилиндров. Её основная задача – равномерно подавать топливо под постоянным давлением ко всем форсункам, обеспечивая синхронную и стабильную работу двигателя.
Давление в рампе создаётся за счёт топливного насоса высокого давления и регулируется специальным клапаном-регулятором или системой обратной связи с ЭБУ. Конструкция рампы рассчитана на удержание давления в пределах, заданных производителем – обычно от 3 до 6 бар в бензиновых двигателях и значительно выше – до 2000 бар – в дизельных системах Common Rail.
Каждая форсунка напрямую соединена с рампой и открывается в нужный момент по команде электронного блока управления. При открытии форсунки топливо из рампы впрыскивается в камеру сгорания или во впускной коллектор, в зависимости от типа впрыска. Качество и стабильность впрыска напрямую зависят от давления и равномерного распределения топлива в рампе.
В современных системах применяется датчик давления в рампе, данные с которого постоянно анализируются ЭБУ. При обнаружении отклонений происходит автоматическая корректировка длительности импульсов форсунок либо активация аварийного режима. Это позволяет поддерживать оптимальный состав топливовоздушной смеси при различных режимах работы двигателя.
Для поддержания работоспособности системы важно регулярно проверять герметичность рампы, состояние форсунок и корректность сигнала с датчика давления. Любое засорение или утечка приводит к падению давления и нестабильной работе двигателя.
Механизм открытия и закрытия форсунок под управлением ЭБУ
Электронный блок управления (ЭБУ) формирует сигналы на открытие и закрытие форсунок, основываясь на данных с датчиков температуры, давления воздуха, положения дроссельной заслонки, оборотов коленвала и кислородного датчика. Каждый впрыск синхронизируется с рабочим циклом цилиндра, чтобы топливо поступало точно в момент, необходимый для эффективного сгорания.
Форсунка представляет собой электромагнитное устройство. Внутри корпуса находится игла, прижатая к седлу возвратной пружиной. При подаче управляющего импульса от ЭБУ на катушку форсунки создаётся магнитное поле, которое притягивает якорь и приподнимает иглу. В этот момент топливо под давлением поступает через распылительное отверстие в камеру сгорания. Когда импульс прекращается, пружина возвращает иглу в исходное положение, перекрывая подачу топлива.
Длительность сигнала (широтно-импульсная модуляция) определяет объём впрыскиваемого топлива. При частичной нагрузке ЭБУ подаёт короткий импульс, обеспечивая минимальный расход. При резком ускорении импульс удлиняется, увеличивая дозу топлива. Типичное время открытия форсунки составляет от 2 до 10 миллисекунд, в зависимости от режима работы двигателя.
Для обеспечения стабильной работы важна равномерность работы всех форсунок и точность их отклика на управляющие сигналы. Нарушение герметичности, засоры или запаздывание открытия могут привести к перебоям в работе цилиндра, росту расхода топлива и ухудшению выбросов. Поэтому при диагностике системы впрыска рекомендуется проверять не только сопротивление катушки форсунки, но и качество её отклика с помощью осциллографа или специализированных сканеров.
Последовательность подачи топлива в зависимости от типа двигателя
В бензиновых рядных двигателях с распределённым впрыском топливо подаётся последовательно к каждому цилиндру в соответствии с порядком работы, определяемым фазами газораспределения. Электронный блок управления активирует форсунки с учётом положения коленчатого и распределительного валов, получая сигналы от датчиков синхронизации. Такой подход обеспечивает равномерное наполнение цилиндров и стабильную работу на всех режимах.
В моторах с фазированным впрыском, как правило, применяемых в 4-цилиндровых ДВС, топливо подаётся в каждый цилиндр строго за один цикл такта впуска. Это повышает точность дозирования и снижает выбросы. Каждая форсунка управляется индивидуально, что позволяет гибко адаптировать работу двигателя под нагрузки и обороты.
В V-образных двигателях с двумя рядами цилиндров топливоподача синхронизируется не только по порядку зажигания, но и с учётом геометрии конфигурации. В таких системах блок управления распределяет сигналы активации по двум банкам цилиндров, сохраняя строгую череду впрыска – например, 1-3-7-2-6-5-4-8 для V8.
В дизельных двигателях с системой Common Rail последовательность подачи топлива задаётся не механикой, а программной логикой. Рельс высокого давления постоянно наполнен топливом, а форсунки открываются по команде ЭБУ с высокой точностью. Возможна реализация многоступенчатого впрыска – предварительного, основного и корректирующего – в зависимости от условий работы.
Для моторов с непосредственным впрыском топлива (GDI или FSI) топливо поступает напрямую в камеру сгорания в определённую фазу такта сжатия. Сложные алгоритмы управления учитывают не только обороты и нагрузку, но и температуру, давление воздуха, состав смеси. Последовательность здесь адаптивна и может меняться в реальном времени.
Для турбированных двигателей алгоритм подачи топлива согласован с работой турбокомпрессора. При резком нажатии педали газа система впрыска инициирует форсированный впрыск, чтобы компенсировать лаг турбины и предотвратить обеднение смеси.
Особенности распределённого и прямого впрыска
Распределённый впрыск (MPi) подаёт топливо во впускной коллектор перед впускным клапаном. Форсунки расположены вне камеры сгорания и срабатывают синхронно с фазами газораспределения. При этом смесь формируется до попадания в цилиндр, что упрощает контроль состава и снижает вероятность детонации.
Основные преимущества MPi-систем – стабильная работа при низких нагрузках, равномерное распределение топлива между цилиндрами и относительно низкие требования к конструкции камеры сгорания. Однако тепловые потери и меньшая точность дозирования на высоких оборотах ограничивают эффективность такого впрыска в современных турбированных ДВС.
Прямой впрыск (GDi, FSi, D-4 и т.д.) впрыскивает топливо непосредственно в камеру сгорания при высоком давлении – до 200 бар и выше. Это обеспечивает максимально точную подачу в нужный момент, позволяет реализовать стратифицированное смесеобразование и эффективно регулировать рабочий цикл.
Преимущества GDi включают в себя увеличение КПД, снижение расхода топлива и улучшенные характеристики на высоких нагрузках. Система требует топливного насоса высокого давления, более сложной форсунки и точного электронного управления. Основной недостаток – склонность к образованию нагара на впускных клапанах из-за отсутствия промывки топливом, как в MPi-системах.
При выборе между этими типами впрыска важно учитывать условия эксплуатации. Для городского режима с частыми остановками распределённый впрыск обеспечивает более надёжную работу и меньшие затраты на обслуживание. Прямой впрыск эффективнее на трассе и при высоких нагрузках, но требует более качественного топлива и регулярной диагностики системы подачи.
Влияние давления в системе на равномерность подачи
Давление топлива в системе напрямую определяет стабильность и точность подачи топлива в каждый цилиндр. Низкое или нестабильное давление приводит к разбросу объёмов впрыска, что снижает эффективность работы двигателя и увеличивает выбросы.
Основные факторы, влияющие на давление и равномерность подачи:
- Работа топливного насоса. Насос должен поддерживать давление в заданных пределах, обычно от 3 до 5 бар для бензиновых систем распределённого впрыска. Снижение давления менее 3 бар вызывает неполное распыление и разное количество топлива на форсунку.
- Регулятор давления топлива. Он стабилизирует давление в рампе, компенсируя изменения нагрузки и оборотов. Поломка или износ регулятора вызывает колебания давления и нарушает синхронность подачи.
- Герметичность системы. Утечки в магистралях, повреждение уплотнений или засорение фильтров снижают давление, вызывая неравномерность подачи.
Для обеспечения равномерности подачи следует придерживаться следующих рекомендаций:
- Проводить регулярную диагностику топливного насоса на стабильность создаваемого давления и уровень подачи.
- Проверять и при необходимости менять регулятор давления топлива согласно регламенту производителя.
- Контролировать целостность и чистоту топливной системы, включая фильтры и трубопроводы.
- Использовать диагностическое оборудование для мониторинга давления в режиме реального времени, особенно при высоких нагрузках.
Нестабильное давление вызывает отклонения объёма впрыска в пределах 5–10%, что ведёт к разбалансировке смеси и ухудшению динамики двигателя. Оптимальное давление гарантирует равномерный впрыск и снижает вероятность детонации и износа компонентов.
Типичные неисправности, мешающие стабильной подаче топлива
Засорение топливного фильтра приводит к снижению давления в системе и уменьшению объёма подаваемого топлива. Рекомендуется регулярная замена фильтра с интервалом, указанным производителем, обычно каждые 20-30 тысяч километров.
Износ или поломка топливного насоса вызывает нестабильное давление, что проявляется рывками и снижением мощности двигателя. При первых признаках падения давления необходимо провести диагностику насосного модуля и заменить его при износе.
Нарушение герметичности топливных трубок и соединений приводит к утечкам и падению давления. Контроль состояния шлангов и своевременная замена резиновых уплотнителей снижают риск нестабильной подачи.
Загрязнение или неисправность форсунок снижают точность дозировки топлива. Очистка форсунок ультразвуком или замена при сильных повреждениях обеспечивает равномерную подачу в цилиндры.
Некорректная работа электронного блока управления (ЭБУ) вызывает сбои в управлении впрыском. Проверка диагностическим оборудованием и обновление программного обеспечения решают эту проблему.
Сбой в датчиках давления и температуры топлива и воздуха приводит к ошибочным расчетам подачи. Регулярная проверка и замена неисправных датчиков повышают стабильность работы топливной системы.
Вопрос-ответ:
Как именно топливо поступает в цилиндры двигателя?
Топливо подается в цилиндры через систему подачи, которая обычно включает топливный насос, фильтры, топливную рампу и форсунки. Насос создает необходимое давление, чтобы топливо могло пройти по топливопроводам. Форсунки, управляемые электронным блоком управления, распыляют топливо непосредственно в цилиндры или во впускной коллектор, обеспечивая оптимальное смешивание с воздухом для эффективного сгорания.
Какая разница между распределённым и прямым впрыском топлива?
Распределённый впрыск означает подачу топлива во впускной коллектор перед клапанами цилиндров, где топливо смешивается с воздухом до попадания в камеру сгорания. При прямом впрыске топливо подается непосредственно внутрь цилиндра под высоким давлением. Прямой впрыск позволяет точнее контролировать количество и момент подачи топлива, улучшая экономию и мощность двигателя, но требует более сложной системы подачи и более качественного топлива.
Почему давление в топливной системе важно для равномерной подачи топлива?
Давление обеспечивает стабильное количество топлива, подаваемого форсунками. Если давление падает, количество топлива уменьшается, что ведет к бедной смеси и снижению мощности двигателя. Если давление слишком высокое, смесь становится обогащённой, что повышает расход топлива и увеличивает выбросы. Регулирование давления позволяет поддерживать оптимальные параметры работы двигателя при разных режимах.
Что может привести к неисправностям в системе подачи топлива?
Неисправности часто связаны с загрязнением форсунок, износом топливного насоса, повреждением топливных фильтров или утечками в трубопроводах. Засорение приводит к нерегулярному впрыску, насос теряет способность создавать нужное давление, а повреждения труб снижают количество подаваемого топлива. Такие проблемы вызывают нестабильную работу двигателя, снижение мощности и увеличение расхода топлива.
Как электронный блок управления влияет на работу форсунок?
Электронный блок управления (ЭБУ) анализирует данные с датчиков двигателя — например, положения дроссельной заслонки, температуры и оборотов коленчатого вала — и рассчитывает оптимальный момент и длительность открытия форсунок. За счет точного контроля времени и объема подачи топлива достигается баланс между мощностью, экономичностью и уровнем выбросов, адаптируясь к текущим условиям эксплуатации.
