Как поменять шаровую на киа рио 3

Шаровая опора на Киа Рио 3 – это шарнирное соединение, обеспечивающее подвижность рычага подвески и поворотного кулака. При износе опоры увеличиваются люфты, ухудшается управляемость, появляются стуки при езде по неровностям. Признаки износа: характерный металлический стук, неравномерный износ шин, нарушение «держания» дороги. Проверка люфта проводится монтажкой между рычагом и кулаком при вывешенном колесе.

На Рио 3 шаровая опора не съемная – она приварена к нижнему рычагу. Поэтому при износе обычно меняется весь рычаг в сборе. Однако существуют ремонтные комплекты с болтовым креплением, позволяющие установить новую опору без замены рычага. Такой способ требует аккуратной работы с металлом, сверления отверстий и соблюдения соосности посадки.

Для работы потребуется стандартный набор инструментов: головки на 17 и 19, шестигранник, молоток, монтировка, домкрат и упоры. При использовании ремонтной шаровой – дополнительно дрель, ступенчатое сверло и набор метчиков. Необходим и фиксатор резьбы. Все работы выполняются на ровной поверхности с соблюдением техники безопасности: автомобиль надежно фиксируется, а подстраховка ставится под порог.

Перед установкой новой опоры необходимо тщательно очистить посадочное место, удалить остатки старой сварки, при необходимости – обработать антикоррозийным составом. После установки нужно проверить схождение, так как вмешательство в подвеску почти всегда влияет на углы установки колес.

Как определить необходимость замены шаровой опоры

Признаки износа шаровой опоры на Киа Рио 3 можно выявить по изменению поведения подвески. Один из первых сигналов – стук в передней части при проезде неровностей, особенно на малой скорости. Звук может напоминать глухое постукивание или металлический щелчок.

На холостом ходу при раскачивании кузова вбок можно услышать люфт. Чтобы убедиться в неисправности, следует провести проверку с домкратом: вывесить колесо, взяться за него руками в положении «9 и 3 часа» и покачать. Если ощущается люфт, передаётся на палец шаровой, либо слышен щелчок – это прямой признак износа.

Также стоит обратить внимание на состояние пыльника. Даже при отсутствии явного люфта трещины, разрывы или потеки смазки свидетельствуют о том, что внутрь уже могла попасть грязь. В этом случае опора быстро выходит из строя, и её нужно менять.

На практике часто встречается неравномерный износ протектора передних шин, особенно с внутренней стороны. Это указывает на нарушение углов установки колёс, что может быть связано с люфтом в шаровой опоре.

Если при движении на скорости автомобиль начинает «гулять» по полосе, возможна разбалансировка передней подвески, и шаровая – один из ключевых элементов, подлежащих проверке.

Для окончательной диагностики рекомендуется отсоединить палец опоры от кулака и вручную проверить его ход. Свободное вращение или заедание пальца говорят о потере рабочих характеристик. В норме шарнир должен двигаться с умеренным усилием, без заеданий и люфта.

Выбор подходящей шаровой опоры для Киа Рио 3

Для Киа Рио 3 (выпуска с 2011 по 2017 год) используются шаровые опоры, интегрированные в нижние рычаги передней подвески. Наиболее распространённые артикулы оригинальных опор: 54530-1R000 и 54530-1W000. Установка отдельных шаровых возможна только при замене нештатного рычага или при доработке заводского – например, при высверливании заклёпок и установке на болты.

Оригинальные рычаги с запрессованной шаровой подходят для водителей, предпочитающих заводскую геометрию подвески и предсказуемость в управлении. Надёжные аналоги – CTR (артикул CBKH-37), Lemförder и Moog. Эти производители предлагают качественные опоры, схожие по ресурсу с оригиналом.

Если планируется замена только шаровой опоры, обратите внимание на продукцию фирмы Stellox (арт. 52-00209-SX) или Febest (арт. 2120-RIO3LH/RH). Однако перед покупкой необходимо убедиться, что ваш рычаг допускает замену отдельно – не все версии подходят под съёмную конструкцию.

Для правильного выбора важны три параметра: диаметр посадочной части, межцентровое расстояние крепёжных отверстий и форма пыльника. Несоответствие хотя бы одного из них приведёт к люфту, скрипу или ускоренному износу.

Перед покупкой желательно сверить VIN-код автомобиля с данными на сайте производителя или у официального дилера, чтобы избежать установки несовместимых деталей. Также стоит избегать дешёвых неизвестных брендов – они часто имеют ограниченный ресурс и приводят к ускоренному износу других компонентов подвески.

Инструменты и приспособления для замены

Для самостоятельной замены шаровой опоры на Киа Рио 3 потребуется набор ручного и специального инструмента. В первую очередь необходим домкрат с грузоподъёмностью не менее 1,5 тонны и надёжные страховочные опоры – без них безопасно проводить работы невозможно.

Головки на 14, 17 и 19 мм понадобятся для откручивания крепежа рычага и шаровой опоры. Желательно использовать вороток с удлинителем или трещотку с достаточным моментом. Также потребуется торцовый ключ или рожковый ключ на 17 мм для откручивания гайки крепления шаровой к кулаку.

Съёмник шаровых опор – обязательный инструмент. Без него высок риск повредить пыльник или палец при выбивании опоры. Подойдёт универсальный винтовой съёмник с вилкой шириной 18–22 мм.

Для очистки резьбы и прилегающих поверхностей необходима металлическая щётка и аэрозоль типа WD-40. Перед установкой новой детали важно смазать посадочные места консистентной смазкой.

После демонтажа старой опоры может потребоваться молоток средней массы (до 1 кг) для аккуратного выбивания прикипевших элементов. Также желательно иметь монтировку для выведения рычага вниз при установке новой опоры.

При сборке рекомендуется использовать динамометрический ключ: затяжка болтов производится с усилием, указанным в технической документации (например, гайка пальца – 80–100 Н·м, болты рычага – около 120 Н·м).

Дополнительно потребуется мелкий инструмент: пассатижи, отвёртка с плоским жалом, тряпки для протирки деталей, а также перчатки для защиты рук от смазки и грязи.

Подготовка автомобиля к демонтажу шаровой опоры

Перед началом работ необходимо установить автомобиль на ровную твёрдую поверхность с возможностью безопасного вывешивания передней части. Идеально подходит бетон или асфальт без уклонов.

Заднюю ось следует зафиксировать: включить первую передачу (или режим «P» на автомате) и установить упоры под оба задних колеса. Дополнительно можно затянуть стояночный тормоз.

Перед поддомкрачиванием ослабляются болты переднего колеса, на котором будет производиться замена. Ключ на 21 мм (или баллонный ключ) используют для этого при полной массе автомобиля, не допуская прокручивания колеса.

Домкрат устанавливается под штатную опорную точку порога со стороны ремонта. Подъём выполняется до момента отрыва колеса от поверхности. Далее под лонжерон ближе к рычагу ставится надёжная опора – желательно прочная металлическая подставка. Опереться только на домкрат недопустимо.

После установки подставки колесо полностью снимается. Места соединений рычага, шаровой опоры, ступицы и стойки амортизатора очищаются от грязи и коррозии металлической щёткой. Это облегчает последующий демонтаж.

Для ускорения откручивания прикипевших крепежей рекомендуется обработать резьбовые соединения составом типа WD-40 за 10–15 минут до начала демонтажа.

Все инструменты и элементы подвески должны находиться под контролем – любые посторонние предметы под автомобилем до окончания работ исключаются.

Порядок снятия старой шаровой опоры

Перед началом работ необходимо надежно зафиксировать автомобиль и обеспечить доступ к нижнему рычагу подвески. Все операции выполняются на снятом колесе с полностью разгруженной подвеской.

1. Отсоединить клемму минус от аккумулятора для предотвращения случайного короткого замыкания при работе с электроинструментом.
2. Открутить гайку крепления шаровой опоры к поворотному кулаку. Обычно используется ключ на 17 или 19 мм, в зависимости от комплектации.
3. При наличии шплинта или фиксирующей скобы – предварительно удалить её, используя пассатижи или плоскую отвертку.
4. Установить съемник шаровой опоры и аккуратно выдавить палец опоры из отверстия в поворотном кулаке. Если съемника нет, допустимо аккуратно выбить палец молотком через медную или алюминиевую проставку, избегая деформации деталей.
5. Открутить два болта (или заклепки, если опора неразборная) крепления шаровой к рычагу подвески. При необходимости использовать проникающую смазку для упрощения демонтажа.
6. Снять старую шаровую опору с рычага. Если установлена на заклепках, потребуется высверлить их с помощью дрели и сверла по металлу диаметром 6–8 мм.

После снятия необходимо очистить посадочное место на рычаге от грязи, коррозии и остатков старого крепежа. Проверить состояние самого рычага – при наличии трещин или деформаций заменить его перед установкой новой опоры.

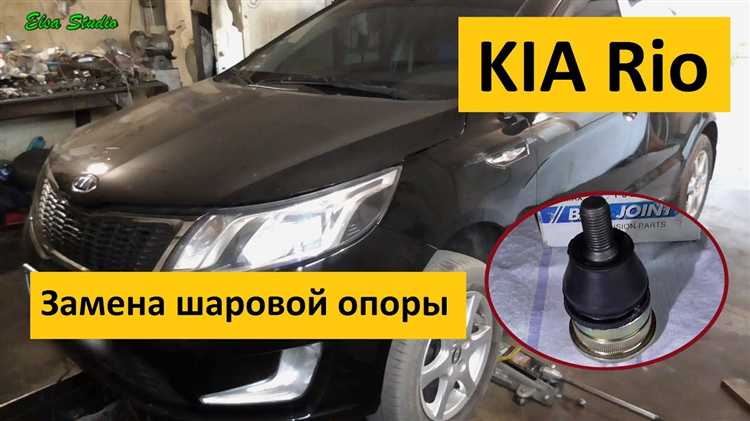

Особенности установки новой шаровой опоры

Перед установкой новой шаровой опоры убедитесь в полном соответствии детали по каталожному номеру и типу для Киа Рио 3. Проверьте целостность пыльника и отсутствие смазки в зоне подвижного шарнира.

Установку начинайте с точной посадки шаровой в рычаг подвески без перекосов. Не допускайте ударов молотком по корпусу шаровой – это может повредить внутренние элементы.

При затяжке крепежных болтов используйте динамометрический ключ с моментом затяжки 40-50 Нм, рекомендованным заводом. Перетягивание снижает ресурс шаровой, а недотягивание создаёт люфт.

После закрепления шаровой опоры необходимо проверить отсутствие свободного хода в шарнире и корректность положения рычага относительно кулака. Для этого несколько раз поверните рулевое колесо в обе стороны.

Обязательно замените все крепёжные элементы на новые или тщательно проверьте старые на отсутствие деформаций и коррозии. Старые гайки и болты могут вызвать ослабление соединения.

После установки выполните контрольный замер углов развала и схождения колес – неправильное положение шаровой опоры изменит геометрию подвески, что негативно скажется на управляемости и износе шин.

Момент затяжки болтов и проверка соединений

Для Киа Рио 3 момент затяжки болтов шаровой опоры имеет критическое значение и строго регламентирован:

• Основной болт крепления шаровой к рычагу – 88 Н·м;
• Гайка крепления шаровой к кулаку – 42 Н·м, затем дополнительно законтрить на 90°;
• Если используется болт с шестигранной головкой, желательно применить динамометрический ключ для точности.

Затяжку выполняют в два этапа: сначала прилагают рекомендуемый момент, после чего дополнительно контролируют угол доворота для обеспечения надежной фиксации.

Проверка соединений обязательна после затяжки:

1. Визуально осмотреть все крепежные элементы на предмет полного прилегания и отсутствия щелей;
2. Проверить, не выступает ли резьба за пределы гайки, что может свидетельствовать о недостаточной длине болта;
3. Проверить отсутствие люфта, аккуратно покачивая рычаг с установленной шаровой;
4. После пробного запуска автомобиля и небольшой езды повторно проверить момент затяжки – вибрации могут ослабить крепеж;
5. При обнаружении повреждений резьбы или деформаций болты и гайки заменить новыми.

Использование фиксирующей жидкости (например, «Loctite») на резьбе рекомендовано для дополнительной защиты от самоотвинчивания, особенно если болты не предусмотрены с контргайкой.

Проверка подвески после замены шаровой опоры

После установки новой шаровой опоры требуется тщательная проверка узлов подвески для исключения люфтов и неправильной работы. В первую очередь убедитесь в отсутствии свободного хода шаровой, проверяя крепление рулевой тяги и рычага на отсутствие люфта при помощи подъёма переднего колеса и прокручивания его вручную.

Проверку можно выполнить в следующем порядке:

Если после проверки выявлены люфты или посторонние шумы, необходимо повторно осмотреть крепления и, при необходимости, заменить сопутствующие изношенные детали.

Вопрос-ответ:

Как понять, что шаровая опора на Киа Рио 3 требует замены?

Основные признаки износа шаровой опоры — стуки при проезде неровностей, люфт в передней подвеске и неустойчивость автомобиля на дороге. При проверке можно поднять переднюю часть машины и попробовать покачать колесо в вертикальной и горизонтальной плоскости — если появляется заметный люфт, это указывает на износ шаровой. Также с изношенной шаровой часто связаны неравномерный износ шин и ухудшение управляемости.

Какие инструменты понадобятся для самостоятельной замены шаровой опоры на Киа Рио 3?

Для замены понадобятся: набор гаечных ключей (включая головки на 17 и 19 мм), молоток, съемник шаровых или съемник рулевых тяг, отвертка, а также возможно разводной ключ. Для безопасности потребуется домкрат и подставки под автомобиль. Иногда для откручивания закисших крепежей используют проникающую смазку. Обязательно иметь новые крепежные элементы, так как старые могут быть повреждены.

Можно ли заменить шаровую опору на Киа Рио 3 без использования съемника, и если да, то как?

В некоторых случаях съемник не обязателен, если шаровая не закисла сильно. Можно попробовать аккуратно выбить шаровую молотком через рычаг подвески, предварительно открутив все крепления. Но такой способ требует осторожности, чтобы не повредить детали подвески. Если шаровая сидит крепко, использование съемника позволит сделать работу безопаснее и быстрее.

Какой момент затяжки болтов при установке новой шаровой опоры на Киа Рио 3?

Для надежного крепления шаровой опоры болты следует затягивать с моментом около 55 Н·м (ньютон-метров). После первичной затяжки автомобиля нужно опустить на колеса и повторно проверить затяжку — это предотвратит проворачивание крепежа под нагрузкой. Для точного значения лучше свериться с технической документацией автомобиля, так как заводские параметры могут незначительно отличаться.

Какие ошибки чаще всего допускают при самостоятельной замене шаровой опоры на Киа Рио 3?

Частая ошибка — недостаточно качественная очистка посадочного места, из-за чего новая шаровая может быстро выйти из строя. Также нередко затягивают болты не по рекомендациям по моменту, что ведет к преждевременному износу или даже поломке крепежа. Еще бывает, что забывают проверить состояние пыльников и смазки шаровой, что сокращает срок эксплуатации детали. Важно контролировать отсутствие люфта после установки и делать финальную проверку подвески.

Как определить, что шаровая опора на Киа Рио 3 нуждается в замене?

Признаки износа шаровой опоры обычно проявляются через посторонние шумы при движении, особенно на неровной дороге — слышен стук или щелчки в районе передней подвески. Также возможно ухудшение управляемости автомобиля: появляется люфт в руле или машина «ведёт» в сторону. Визуально можно проверить состояние шаровой, осмотрев её на предмет повреждений пыльника или подтеков смазки. Если при подъёме машины и покачивании колеса заметен свободный люфт в шаровой, это указывает на необходимость замены. Такие симптомы не стоит игнорировать, так как повреждённая шаровая влияет на безопасность и износ других элементов подвески.
