Рулевое колесо Opel Zafira B оснащено подушкой безопасности и механизмом передачи сигнала звукового сигнала, поэтому его демонтаж требует строгого соблюдения процедур безопасности. Перед началом работ необходимо отключить минусовую клемму аккумулятора и выждать не менее 10 минут для полной разрядки конденсаторов в системе SRS.
Для снятия руля потребуется торцевой ключ E30, отвертка Torx T30, а также тонкий шлицевой инструмент для отсоединения фиксаторов подушки безопасности. При демонтаже необходимо соблюдать осторожность, чтобы не повредить разъёмы и шлейф подушки. Сам модуль крепится двумя скрытыми винтами на обратной стороне руля, доступ к которым возможен только при повороте рулевого колеса в определённое положение.
После отсоединения подушки и отключения разъёмов следует зафиксировать рулевую колонку и аккуратно открутить центральную гайку рулевого вала. Важно отметить, что при снятии колеса нельзя допускать проворачивания clockspring-механизма (шлейфа), так как это приведёт к его повреждению при последующей установке. Для фиксации его положения рекомендуется использовать заводскую транспортировочную скобу или изоленту.
Отключение аккумулятора перед началом работ

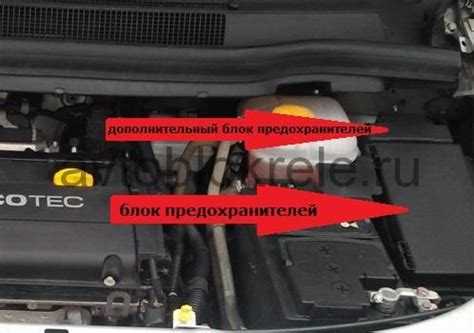

Перед демонтажем рулевого колеса на Opel Zafira B необходимо полностью отключить питание автомобиля, чтобы исключить срабатывание подушки безопасности и повреждение электрооборудования. Откройте капот и убедитесь, что ключ вынут из замка зажигания.
Сначала отсоедините минусовую клемму аккумулятора с помощью гаечного ключа на 10 мм. Не допускайте соприкосновения клеммы с клеммной площадкой – зафиксируйте ее в стороне. Только после этого можно переходить к следующим этапам работ с рулевым колесом.
Для полной деактивации системы SRS (подушки безопасности) рекомендуется выждать не менее 10 минут после отключения питания. Это время требуется для разрядки остаточного напряжения в конденсаторах системы безопасности.
Снятие декоративной накладки с центра руля
Перед демонтажем накладки убедитесь, что аккумулятор отключён не менее чем за 10 минут до начала работ, чтобы избежать срабатывания подушки безопасности.
На рулевом колесе Opel Zafira B декоративная накладка интегрирована с модулем подушки безопасности и крепится при помощи двух пружинных фиксаторов, расположенных с тыльной стороны руля. Для доступа к ним необходимо повернуть рулевое колесо на 90° влево и вправо поочерёдно, чтобы получить доступ к отверстиям в задней части рулевого венца.
Через эти отверстия аккуратно введите плоскую отвёртку или подходящий съёмник и надавите на фиксаторы. Усилие должно быть умеренным – при правильном положении инструмента фиксаторы легко отпускают накладку. Повторите процедуру с другой стороны.
После отсоединения фиксаторов аккуратно потяните накладку на себя, придерживая её за края. Не тяните резко – модуль соединён с жгутом проводов подушки безопасности. Плавно вытяните модуль настолько, насколько позволяет длина провода, и перейдите к отключению разъёма пиропатрона и массы (если предусмотрено).
Отсоединение разъёмов подушки безопасности
После снятия декоративной накладки необходимо аккуратно получить доступ к разъёмам модуля подушки безопасности. На рулевом колесе Opel Zafira B используются два разъёма: жёлтый и оранжевый, каждый из которых оснащён предохранительным фиксатором.
Сначала сдвиньте фиксирующую планку жёлтого разъёма вверх до щелчка – она освобождает контактную часть. Затем осторожно вытяните разъём из гнезда, избегая перекоса. Аналогично снимите оранжевый разъём, предварительно освободив его фиксатор. Усилие должно быть минимальным – любые перекручивания и натяжения недопустимы.
Разъёмы соединены с шлейфом спирального кабеля. Не допускайте их свободного провисания после отсоединения. Рекомендуется временно закрепить жгут при помощи непроводящего зажима или изоленты, чтобы исключить повреждение контактов при дальнейшем демонтаже руля.
Важно: любые работы с разъёмами подушки безопасности выполняются только при отключённом аккумуляторе и выдержанной паузе не менее 10 минут. Это снижает риск срабатывания пиропатрона при случайном замыкании.
Демонтаж модуля подушки безопасности
Для демонтажа модуля подушки безопасности на Opel Zafira B необходимо обеспечить доступ к тыльной стороне рулевого колеса. Сначала поверните руль на 90 градусов в одну сторону, чтобы получить доступ к первому отверстию на задней части обода.
С помощью тонкой отвертки с плоским лезвием нажмите на металлическую пружину, удерживающую модуль. Надавите внутрь отверстия до освобождения одного фиксатора. Повторите операцию с противоположной стороны, повернув руль на 180 градусов от исходного положения, и освободите второй фиксатор.
После отсоединения фиксаторов аккуратно потяните модуль подушки безопасности на себя, не прикладывая излишнего усилия, чтобы не повредить соединительные шлейфы. Модуль должен выйти без сопротивления.
Не дотрагивайтесь до лицевой части модуля при снятии и не располагайте его контактами вниз. Это снижает риск срабатывания при случайном воздействии. Храните его в безопасном месте, удалённо от источников тепла и электромагнитных полей.
Фиксация рулевого колеса и откручивание крепёжного болта
Перед откручиванием крепёжного болта рулевое колесо необходимо зафиксировать, чтобы исключить проворачивание и повреждение механизма обратной намотки контактной ленты. Допускается использование блокировки рулевого вала штатным стопором зажигания:
- Поверните ключ в положение «I» (ACC), затем резко вытащите его, слегка поворачивая руль – сработает блокировка.
- Убедитесь, что руль зафиксирован и не прокручивается при приложении усилия.

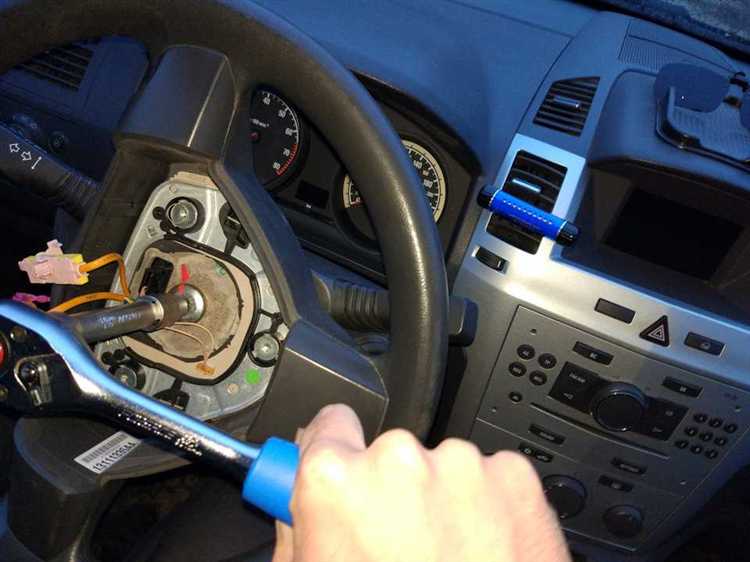

Для откручивания крепёжного болта потребуется вороток с удлинителем и головка Torx E20:
- Установите инструмент строго по оси рулевого вала, чтобы не повредить шлицы и резьбу.
- Снимите болт, приложив равномерное усилие. Момент затяжки с завода составляет около 150 Н·м, поэтому может потребоваться дополнительный рычаг.
После удаления болта не допускается поворачивание рулевого вала или руля, пока не будет завершена установка. Это необходимо для предотвращения смещения спирального кабеля подушки безопасности.
Снятие рулевого колеса с вала рулевой колонки
После ослабления крепёжного болта необходимо аккуратно сдвинуть рулевое колесо с вала рулевой колонки. Для Opel Zafira B вал выполнен с шлицевой частью, что обеспечивает плотное сцепление с рулём и предотвращает проворот.
Для снятия используйте специальный съёмник рулевого колеса. Закрепите съёмник на ободе руля, равномерно затягивая болты, чтобы избежать деформации обода. Затем плавно, без рывков, надавливайте на центральный болт съёмника до полного выхода руля с вала.
Если съёмника под рукой нет, можно попытаться снять руль вручную, слегка покручивая его из стороны в сторону и одновременно тянув на себя, но этот метод применим только при ослабленном крепеже и отсутствии повреждений.
При снятии следите за состоянием шлицевой части вала и внутренней поверхности руля – повреждения снижают надёжность фиксации и могут вызвать люфт после установки.
После снятия рулевого колеса сразу устанавливайте его в чистое, защищённое место, чтобы избежать загрязнений и повреждений контактных поверхностей.
Проверка шлейфа подушки и подготовка к установке
Перед установкой рулевого колеса на Opel Zafira B необходимо тщательно проверить целостность и исправность шлейфа подушки безопасности (спирального кольца). Повреждения или износ могут вызвать сбои в работе подушки, включая ошибку SRS на панели приборов.
Визуально осмотрите шлейф на предмет трещин, разрывов изоляции и следов коррозии на контактах. Особое внимание уделите участкам, расположенным у основания рулевой колонки, где возможно механическое повреждение при вращении руля.
Для проверки целостности используйте мультиметр в режиме измерения сопротивления. Значение должно оставаться стабильным при вращении рулевого колеса и не выходить за пределы, указанные в технической документации Opel Zafira B (обычно в диапазоне 2-4 Ом).
Если сопротивление нестабильно или отсутствует контакт, шлейф необходимо заменить. Нельзя допускать наличие посторонних загрязнений на контактах – протрите их спиртом безворсовой салфеткой перед установкой.
Перед установкой рулевого колеса зафиксируйте шлейф в предусмотренном посадочном месте на рулевой колонке, избегая перекручиваний и натяжений. Это обеспечит свободное вращение руля без повреждений проводки.
Обязательно проверьте корректность подключения разъёмов шлейфа подушки безопасности, ориентируясь на цветовую маркировку и фиксирующие защёлки. Неправильное подключение может привести к некорректной работе системы безопасности.
В завершение проведите тестовую диагностику электронных систем автомобиля с помощью специализированного сканера, чтобы убедиться в отсутствии ошибок, связанных с подушкой безопасности и рулевым управлением.
Вопрос-ответ:
Как правильно отключить аккумулятор перед снятием рулевого колеса на Opel Zafira B?
Перед началом работ необходимо отсоединить минусовую клемму аккумулятора. Это предотвращает случайное срабатывание подушки безопасности и защищает электронику автомобиля. Рекомендуется подождать минимум 10 минут после отключения, чтобы система полностью сбросила заряд.
Какие инструменты потребуются для снятия рулевого колеса на Opel Zafira B?
Для выполнения задачи понадобятся: ключ на 19 мм для крепёжного болта, отвертки с крестообразным и плоским жалом для снятия декоративных элементов, а также специальный съемник руля или молоток для аккуратного отделения руля от вала. Наличие торцевой головки и трещотки ускорит процесс.
Как проверить состояние шлейфа подушки безопасности перед установкой рулевого колеса обратно?
Шлейф подушки безопасности необходимо внимательно осмотреть на наличие повреждений, изломов и следов износа. При обнаружении дефектов следует заменить его новым. Для проверки работоспособности можно использовать диагностический сканер, который покажет наличие ошибок в системе безопасности, связанных с подушкой.
Какие меры безопасности нужно соблюдать при демонтаже модуля подушки безопасности на Opel Zafira B?
Перед снятием модуля подушки безопасности обязательно отключите аккумулятор и выждите минимум 10 минут. Работайте в проветриваемом помещении, избегайте резких ударов по модулю. Не используйте металлические инструменты непосредственно на контактах. Храните модуль лицевой стороной вверх, чтобы минимизировать риск случайного срабатывания.
Что делать, если после снятия и установки рулевого колеса на Opel Zafira B загорелся индикатор подушки безопасности?
Появление индикатора может указывать на неправильное подключение разъёмов шлейфа подушки безопасности или его повреждение. Следует проверить корректность подключения всех разъёмов, убедиться в отсутствии повреждений шлейфа и провести диагностику системы с помощью сканера. При необходимости заменить поврежденные компоненты и сбросить ошибки через диагностическое оборудование.
