Снятие ШРУСа (шарнира равных угловых скоростей) с Киа Спектра требуется при появлении хруста при поворотах, люфтах или сильном износе пыльника. Конструкция автомобиля предусматривает использование внешнего и внутреннего ШРУСа на переднеприводных полуосях. Наиболее часто из строя выходит наружный шарнир, расположенный ближе к ступице.
Перед началом работ необходимо зафиксировать автомобиль на ровной поверхности, поднять переднюю часть с помощью домкрата и снять колесо. Рекомендуется заранее подготовить ключи на 14, 17 и 32, монтировку, молоток, плоскую отвертку и емкость для слива трансмиссионного масла. Без слива масла из КПП внутренняя часть привода может потечь при вынимании полуоси.
Крепление наружного ШРУСа осуществляется через гайку ступицы и шаровые соединения рычага. Чтобы добраться до шарнира, необходимо освободить ступицу, отсоединить рулевой наконечник и шаровую опору, после чего можно аккуратно выдвинуть полуось и извлечь наружный ШРУС. Внутренний шарнир фиксируется в коробке передач стопорным кольцом и требует аккуратного усилия при демонтаже.
Важно: При повторной установке используйте новое стопорное кольцо и проверьте целостность пыльников. Замена должна проводиться с использованием только совместимых по каталогу деталей – неправильный тип ШРУСа приведет к вибрациям и ускоренному износу элементов трансмиссии.
Подготовка автомобиля и выбор инструментов для демонтажа ШРУСа
Перед началом демонтажа ШРУСа необходимо установить автомобиль на ровной площадке с твердым покрытием. Обязательно задействовать ручной тормоз и подложить противооткатные упоры под задние колёса. Домкрат использовать только для подъёма, после чего обязательно установить надёжные подпорки под лонжероны.
Для демонтажа потребуется: вороток с головкой на 32 мм для откручивания гайки ступицы, ключи на 14 и 17 мм для снятия креплений амортизационной стойки и тормозного суппорта, монтировка или прочная плоская отвертка для отделения ШРУСа от КПП, молоток с мягким бойком для выбивания наружной гранаты из ступицы, а также пассатижи для извлечения шплинта и стопорных колец.
Рекомендуется заранее очистить область креплений ВД-40 или аналогичной проникающей смазкой и подготовить ёмкость для возможного вытекания трансмиссионного масла. Все инструменты должны быть в рабочем состоянии и находиться в пределах досягаемости во избежание простоев при разборке.
Как зафиксировать авто и обеспечить доступ к ступице
Установите автомобиль на ровную и твердую поверхность. Идеально – бетон или асфальт. Включите ручной тормоз и заблокируйте задние колёса противооткатными упорами. Если автомобиль с автоматической коробкой передач – переведите селектор в положение «P», для механики – включите первую или заднюю передачу.
Перед подъемом слегка ослабьте болты крепления колеса с нужной стороны – это облегчит их снятие после вывешивания. Используйте баллонный ключ с рычагом не менее 40 см для уверенного откручивания. Далее установите домкрат под силовую точку, расположенную за передним колесом на усиленном участке порога.
После подъема подставьте под лонжерон надежную опору – металлическую или регулируемую стойку. Не используйте кирпичи, доски или пластиковые элементы: они деформируются и не обеспечивают устойчивости. Домкрат следует оставить как дополнительную страховку, но не использовать как основную опору.
Снимите колесо. Для доступа к ступице и ШРУСу необходимо также снять защиту подкрылка, если она перекрывает рабочую зону. При наличии ABS аккуратно отсоедините датчик от ступичного узла, чтобы не повредить проводку.
Рычаги подвески, поворотный кулак и привод становятся доступны только при полном демонтаже колеса и надёжной фиксации автомобиля. При работе в одиночку обязательно убедитесь, что автомобиль устойчив и не имеет люфта на опоре перед началом демонтажа ШРУСа.
Снятие колеса и откручивание ступичной гайки
Перед началом работ убедитесь, что автомобиль зафиксирован на ровной поверхности, а стояночный тормоз задействован. Под задние колёса подложите противооткатные упоры. Домкратом поднимите переднюю часть автомобиля до полного отрыва колеса от поверхности.
Открутите гайки крепления колеса ключом на 21 и снимите колесо. Для предотвращения повреждения резьбы ступичных шпилек не допускайте перекоса при демонтаже.
Ступичная гайка на Киа Спектра имеет размер 32 мм. Перед её откручиванием нужно отогнуть замятый край стопорной шайбы, если он есть. Используйте мощный вороток или головку с длинной трубой для увеличения рычага. При необходимости помощник может нажать на педаль тормоза, чтобы предотвратить прокручивание ступицы. В крайнем случае допустимо ослабить гайку ещё на стоящем на земле автомобиле, до подъёма домкратом.
После ослабления полностью выкрутите ступичную гайку и снимите шайбу, если она присутствует. Храните их отдельно, чтобы исключить потерю.
Отсоединение шаровой опоры и рулевого наконечника
Перед снятием ШРУСа необходимо освободить поворотный кулак от элементов подвески. В первую очередь отсоединяется рулевой наконечник, затем – шаровая опора.
- Очистите резьбовые соединения наконечника и шаровой от грязи и обработайте проникающей смазкой.
- С помощью торцового ключа на 17 мм отверните гайку крепления рулевого наконечника к кулаку, не снимая ее полностью.
- Установите съёмник рулевых тяг и аккуратно выпрессуйте палец наконечника из отверстия. После этого снимите гайку.
- Переходите к шаровой опоре. Открутите два болта крепления шаровой к рычагу (головка на 14 мм).
- Для отсоединения шарового пальца используйте съёмник или аккуратно выбейте его молотком через выколотку, удерживая поворотный кулак.
После выполнения этих шагов поворотный кулак станет подвижным, что обеспечит доступ к ШРУСу для последующего демонтажа. Следите за целостностью пыльников и не допускайте попадания грязи внутрь шарниров.
Извлечение привода из ступицы без повреждений
После отсоединения шаровой опоры и рулевого наконечника необходимо освободить привод из ступицы. Чтобы избежать повреждений, следует применять выверенные приёмы и подходящий инструмент.
Прежде чем приступать к извлечению, убедитесь, что ступичная гайка полностью откручена и привод свободно двигается вдоль оси. Если привод «прикипел», не пытайтесь выбить его молотком напрямую – это может повредить резьбу или подшипник ступицы.
Используйте деревянный или латунный брусок в качестве прокладки и аккуратно ударяйте по торцу привода через него, равномерно распределяя усилие. Для большего контроля рекомендуется применять резиновый молоток.
Если привод не выходит, примените съёмник с опорой на ступицу. Центр съёмника должен упираться строго в ось привода. Плавно вращая винт съёмника, создайте усилие на выдавливание – привод должен начать выходить без рывков.
Следите за тем, чтобы корпус ШРУСа не перекручивался в процессе – это может повредить пыльник или повлечь за собой внутренние повреждения шарнира. При малейшем сопротивлении остановитесь и проверьте, не зацепилась ли шлицевая часть за ступицу из-за загрязнений.
После успешного извлечения визуально осмотрите шлицы привода и внутреннюю поверхность ступицы. При наличии следов заусенцев или коррозии очистите их мягкой щёткой и обработайте смазкой перед установкой.
Как аккуратно вытащить ШРУС из коробки передач
После откручивания ступичной гайки и отсоединения шаровой опоры необходимо зафиксировать автомобиль, чтобы предотвратить его движение. Для вытаскивания ШРУСа из коробки передач используйте съемник приводного вала или деревянный брусок и молоток. Аккуратно постукивайте по приводу со стороны коробки, чтобы постепенно освободить внутреннюю гранату из зацепления.
Не применяйте чрезмерную силу или рывки, чтобы не повредить сальник и внутренние элементы КПП. Важно контролировать направление удара – оно должно быть строго перпендикулярным оси привода. Если ШРУС не выходит легко, проверьте, не осталось ли закрепляющих элементов или стопорных колец.
После частичного выхода привода возьмите его руками и осторожно потяните, одновременно вращая, чтобы снять с шлицов коробки передач. При этом следите, чтобы внутренняя часть ШРУСа не зацепилась за сальник, иначе потребуется замена уплотнителя.
При извлечении рекомендуется защитить коробку передач от попадания грязи и пыли – накройте отверстие чистой тканью или пластиковой заглушкой. После снятия проверьте состояние сальника и шлицов на предмет износа или повреждений.

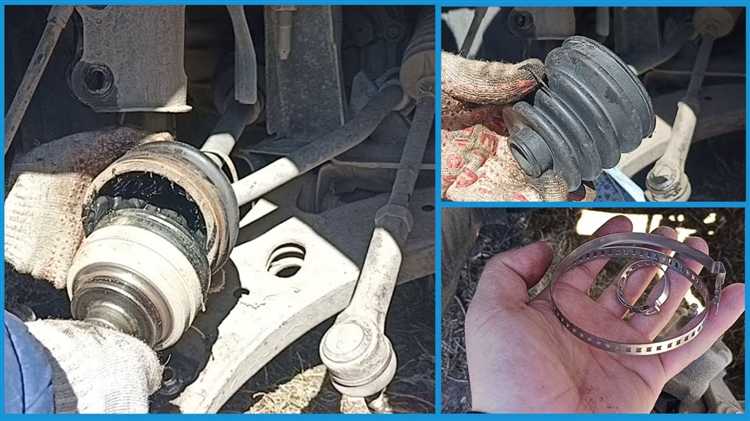

Проверка состояния шлицов и сальников после демонтажа
После снятия ШРУСа с Киа Спектра первоочередно оценивают шлицы и сальники на предмет износа и повреждений. От этого зависит дальнейшая эксплуатация и надежность узла.
- Осмотр шлицов: Проверьте шлицы на наличие задиров, раковин и следов коррозии. Даже небольшие деформации вызывают плохую посадку и люфт при работе.
- Измерение износа: При наличии штангенциркуля измерьте наружный диаметр шлицев и сравните с нормативами завода. Превышение допустимых пределов – повод заменить привод.
- Проверка смазки: Шлицы должны быть покрыты ровным слоем густой смазки. Сухие или засохшие участки сигнализируют о протечке сальника или недостаточном обслуживании.
- Осмотр сальников: Обратите внимание на резиновый манжет. Он должен быть без трещин, разрывов и деформаций. Изношенный сальник пропускает грязь и влагу внутрь ШРУСа.
- Проверка посадки сальника: Убедитесь, что сальник сидит плотно и ровно, без перекосов. Любой люфт увеличивает риск протечки смазки.
- Тест на герметичность: Легко сожмите сальник пальцами – он должен сохранять эластичность и быстро восстанавливаться. Потеря упругости – признак старения.
При выявлении дефектов шлицов или сальников рекомендуется замена соответствующих элементов, чтобы избежать дальнейших повреждений трансмиссии и обеспечить долгий срок службы привода.
Очистка и подготовка места для установки нового ШРУСа
После снятия старого ШРУСа тщательно удалите с вала и внутренней части коробки передач остатки смазки, грязи и металлической стружки. Для этого используйте ветошь без ворса и специальное очистительное средство на основе растворителя, например, уайт-спирит или изопропиловый спирт. Жирные загрязнения убираются обезжиривателем, обеспечивающим хорошее сцепление нового уплотнителя.
Особое внимание уделите шлицам вала – они должны быть полностью очищены от старой смазки и коррозии. При наличии следов ржавчины аккуратно обработайте шлицы мелкой металлической щеткой или наждачной бумагой с зернистостью 400-600, избегая повреждений. После обработки продуйте вал сжатым воздухом, чтобы удалить остатки абразива и грязи.
Внутреннюю часть корпуса коробки, где фиксируется ШРУС, осмотрите на предмет дефектов и задиров. Если обнаружены мелкие повреждения, аккуратно обработайте их мелкозернистой шлифовальной бумагой. Не допускайте попадания посторонних частиц внутрь коробки.
Перед установкой нанесите на шлицы и внутреннюю часть новой детали тонкий слой рекомендованной производителем смазки – обычно это специальный литол или смазка для ШРУСов. Это обеспечит легкое скольжение и предотвратит износ уплотнителей при монтаже.
Убедитесь в чистоте и целостности нового защитного пыльника и хомутов. Для фиксации используйте только новые хомуты, обеспечивающие надежное прилегание без провисаний. Крепежные элементы перед монтажом протяните с требуемым моментом, указанным в технической документации Kia Spectra.
Вопрос-ответ:
Какие инструменты нужны для снятия ШРУСа с Киа Спектра?
Для снятия ШРУСа потребуются: набор рожковых и накидных ключей (обычно 10, 12, 17 мм), съемник для стопорных колец, отвертки, молоток, пассатижи, а также специальные приспособления для вывешивания колеса и фиксации приводного вала. Наличие проникающей жидкости поможет ослабить закисшие крепления. Инструменты лучше подготовить заранее, чтобы процесс прошел без задержек.
Как избежать повреждений при извлечении ШРУСа из ступицы?
При демонтаже важно аккуратно работать с креплениями и не использовать чрезмерную силу. Рекомендуется сначала снять ступичную гайку и отсоединить привод от ступицы, используя съемник или аккуратно постукивая молотком через деревянный брусок, чтобы не повредить детали. Следует избегать ударов по самой ступице и шлицам, так как это может привести к деформации или ускоренному износу новых деталей.
Как проверить состояние шлицов и сальников после снятия ШРУСа?
Осмотрите шлицы на приводном валу и внутренней части ШРУСа на предмет износа, коррозии или механических повреждений. Шлицы должны быть чистыми и без заусенцев. Сальники проверяются на целостность и наличие трещин, деформаций или потертостей. Если резиновое уплотнение повреждено, то лучше заменить комплект полностью, чтобы избежать протечек и попадания грязи внутрь шарнира.
Нужно ли смазывать ШРУС при установке нового на Киа Спектра?
Да, при сборке новый ШРУС обязательно смазывается специальной густой смазкой, которая обычно идет в комплекте с новой деталью. Смазка обеспечивает плавное движение шарниров и защищает их от преждевременного износа. Наносите смазку равномерно внутри корпуса ШРУСа, уделяя внимание внутренним подвижным элементам. Не используйте автомобильное масло или обычные смазочные материалы, так как они не подходят по составу.
Какие основные ошибки допускают при снятии ШРУСа и как их избежать?
Частые ошибки включают: неправильное использование инструмента, излишнее применение силы, что ведет к повреждению шлицов или ступицы; игнорирование очистки и проверки деталей перед установкой нового ШРУСа; отсутствие фиксации автомобиля и приводного вала, что усложняет демонтаж. Чтобы избежать проблем, необходимо соблюдать последовательность действий, использовать рекомендованные инструменты и внимательно осматривать детали на каждом этапе.
Какие инструменты понадобятся для снятия ШРУСа на Киа Спектра своими руками?
Для работы потребуется набор ключей, включая головки на 32 и 19 мм, а также рожковые или накидные ключи на 14 мм для шаровых опор и рулевого наконечника. Желательно иметь баллонный ключ для откручивания ступичной гайки и пассатижи для снятия стопорных колец. Понадобится также молоток с пластиковым бойком и съемник приводных валов или большой плоский инструмент для аккуратного извлечения ШРУСа. Не помешает домкрат и надежные опоры для фиксации автомобиля. Дополнительно пригодятся тряпки и растворитель для очистки рабочих поверхностей.
