Включение защитного диода в цепь питания – это необходимая мера при проектировании электронной схемы, особенно если питание осуществляется от нестабильных источников или есть риск переполюсовки. Защитный диод предотвращает выход из строя чувствительных компонентов, блокируя обратный ток и ограничивая перенапряжение.
Для защиты от переполюсовки чаще всего используется диод, подключённый в прямом или обратном включении параллельно или последовательно с нагрузкой. В случае последовательного подключения рекомендуется использовать диоды с минимальным падением напряжения, например, Schottky-диоды с прямым напряжением около 0,3–0,4 В. При параллельном подключении через предохранитель следует выбирать диоды с высокой импульсной токовой нагрузкой – например, 1N5408 (до 3 А) или аналогичные.
Дополнительную защиту от выбросов напряжения обеспечивают TVS-диоды (супрессоры), которые срабатывают за наносекунды при превышении порогового значения. Их уместно использовать на входе цепей питания микроконтроллеров и модулей, чувствительных к перенапряжению. Напряжение срабатывания супрессора должно быть на 10–15% выше рабочего напряжения цепи.
При проектировании печатной платы важно учитывать тепловыделение защитного диода. При токах выше 1 А необходимо использовать диоды с достаточной рассеивающей способностью и предусмотреть теплоотвод через широкие медные дорожки. Неправильно подобранный диод не только теряет эффективность, но и сам становится источником потенциальной неисправности.

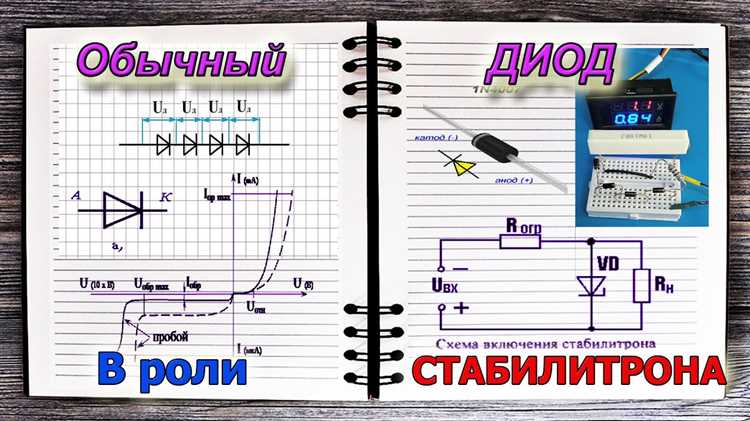

Как выбрать тип защитного диода для конкретной схемы
Выбор защитного диода зависит от особенностей питания и природы возможных помех. Если задача – защита от обратного подключения источника питания, используют выпрямительные диоды, такие как 1N5819 (Шоттки) или 1N4007 (кремниевые). Шоттки предпочтительнее при напряжении до 40 В из-за низкого прямого падения – около 0.3–0.4 В против 0.7–1.1 В у кремниевых аналогов.
Для подавления импульсных перенапряжений подойдут TVS-диоды (Transient Voltage Suppression). При выборе учитывают рабочее напряжение схемы и порог срабатывания диода. Например, для 12-вольтовой линии выбирают TVS с обратным рабочим напряжением 13 В и порогом пробоя около 15–17 В. Обязательно проверяют скорость отклика – менее 1 нс для эффективной защиты от быстрых импульсов.
Если ток нагрузки превышает 1 А, диод должен иметь достаточный запас по току и теплоотдаче. Например, в автомобильных схемах при токах 5–10 А применяют диоды типа MBR1045. В импульсных блоках питания учитывают не только ток, но и частоту работы: при высокочастотной коммутации обычные выпрямительные диоды вызывают потери, поэтому предпочтительны ультрабыстрые или Шоттки.
При использовании диодов в параллельной защите (напряжение – шина, анод – к земле) критически важна точность подбора порога пробоя. Неверный выбор может привести к ложному срабатыванию или пропуску опасного импульса. Для цифровых схем 3.3 В рекомендуются TVS с порогом 5 В, для 5 В – до 6.8 В.
На практике всегда проверяют параметры в условиях предельной температуры и максимального тока. Диод должен сохранять защитные свойства при нагреве и пусковых токах. Игнорирование этих факторов часто приводит к деградации элемента или его разрушению.
Где именно размещать диод в цепи питания
Защитный диод устанавливается в зависимости от типа предполагаемой защиты: от обратной полярности или от перенапряжения. Неправильное размещение лишает диод смысла и может привести к повреждению компонентов.
Для защиты от обратной полярности:
- Диод включается последовательно с положительным проводом питания сразу после разъёма питания. В этом случае при обратном подключении ток не проходит вовсе.
- Альтернативно – диод подключается параллельно между входом питания и землёй (анод к GND, катод к +V) с предохранителем в цепи питания. При ошибке подключения диод замыкает цепь, а предохранитель разрывает ток.
Для защиты от перенапряжения (супрессорный диод или TVS):
- TVS-диод подключается параллельно между линией питания и землёй как можно ближе к входному разъёму. Он должен срабатывать до того, как импульс дойдёт до чувствительной электроники.
- Если в цепи есть фильтрующие конденсаторы, TVS-диод размещается до них – между плюсом питания и землёй, чтобы предотвратить их повреждение.
Особенности размещения:
- Минимизируйте длину дорожек от диода до входа питания – это снижает индуктивность и ускоряет реакцию защиты.
- Если используется разъём, устанавливайте диод на той же плате, где находятся защищаемые элементы, а не на внешнем модуле.
- В случае с микроконтроллерами или логикой, отдельный диод может быть установлен непосредственно на питание этих микросхем.

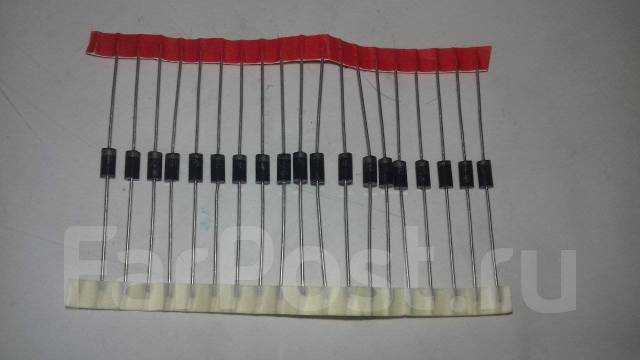

Влияние полярности при установке диода
При установке защитного диода в цепь питания критично соблюдать правильную полярность: анод должен подключаться к положительной шине питания, катод – к точке нагрузки. Нарушение этой схемы приводит к прямому короткому замыканию на источник питания при включении.
Если диод устанавливается параллельно нагрузке для защиты от обратной полярности, катод подключается к плюсу питания, анод – к минусу. В случае переполюсовки диод открывается и шунтирует обратное напряжение, предотвращая повреждение компонентов. Использование диодов с недостаточным обратным напряжением или током приводит к выходу из строя при первом же нарушении полярности.
Для цепей с индуктивной нагрузкой (реле, двигатели) диод устанавливается параллельно нагрузке, но в обратной полярности относительно тока питания. При отключении индуктивной нагрузки возникает ЭДС самоиндукции, которую диод гасит, предотвращая пробой транзисторов или других управляющих компонентов.
Использование диодов типа 1N4007 обеспечивает надежную защиту при напряжениях до 1000 В и токах до 1 А. Для более высоких токов применяются шоттки-диоды, отличающиеся меньшим прямым падением напряжения и более высокой скоростью переключения. При установке необходимо учитывать маркировку корпуса: полоса на корпусе обозначает катод.

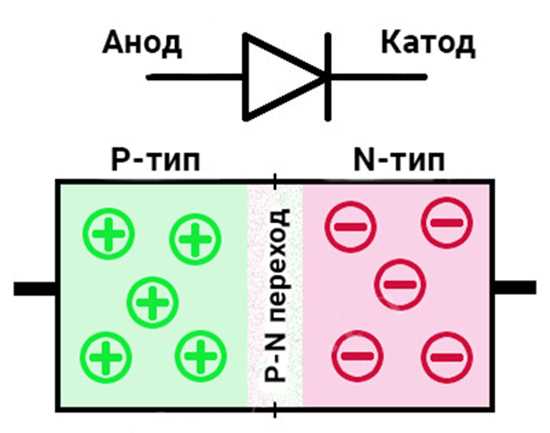

Расчет допустимого тока и напряжения защитного диода
Допустимое напряжение защитного диода должно превышать максимальное рабочее напряжение питания с запасом не менее 20%. Например, если питание составляет 12 В, выбирается диод с обратным напряжением не ниже 15 В. При этом учитывается выброс напряжения, возможный при отключении индуктивной нагрузки.
Прямой ток диода подбирается исходя из тока, который может протекать при срабатывании защиты. Если диод устанавливается параллельно нагрузке, он должен выдерживать пиковый ток, равный короткому замыканию источника питания. При установке последовательно – максимальный потребляемый ток всей схемы.
Для импульсной защиты (например, при работе с реле или двигателями) используется импульсный ток, указанный как IFSM. Он должен быть выше максимального импульсного тока, возникающего в момент коммутации. Для типичных нагрузок подбирается диод с IFSM не менее 10 A.
Время действия импульса сравнивается с тепловыми характеристиками корпуса. При повторяющихся импульсах учитывается средний прямой ток (IF(AV)), рассчитываемый по формуле: IF(AV) = (Q × Iпик × tимп) / Tпериод, где Q – коэффициент формы импульса, tимп – длительность импульса, Tпериод – период повторения.
Диод должен иметь запас по мощности: расчетная рассеиваемая мощность (P = VF × IF) не должна превышать 70% от максимально допустимой, указанной в документации. Для стабилитронов и TVS-диодов учитывается также энергия одиночного импульса (в джоулях).
При проектировании важно учитывать тепловое сопротивление и охлаждение. Для диодов с корпусами DO-41 и аналогичными без радиаторов ток не должен превышать 1 A при непрерывной работе. При необходимости увеличивают площадь медных дорожек или используют радиаторы.
Подключение диода к источнику питания с реле или катушкой
При отключении реле или любой индуктивной нагрузки (катушки), её магнитное поле резко схлопывается, вызывая выброс напряжения, направленного противоположно току питания. Это может повредить управляющие транзисторы, микроконтроллеры и другие компоненты.
Для защиты используется демпфирующий (обратный) диод. Он подключается параллельно индуктивной нагрузке, но в обратной полярности относительно рабочего тока. При выбросе напряжения диод открывается и безопасно замыкает ток через катушку, предотвращая перенапряжение.
- Диод должен выдерживать ток, равный рабочему току катушки, с запасом по току не менее 20%.
- Наиболее распространённый тип – 1N4007 (до 1 А, 1000 В), для более высоких токов применяются, например, HER308 или Schottky-диоды (из-за меньшего падения напряжения и быстрого отклика).
- Длина соединений между диодом и катушкой должна быть минимальной, чтобы снизить индуктивность и сопротивление цепи замыкания выброса.
- Если управляется группа реле, каждый элемент должен иметь свой отдельный защитный диод.
Нельзя подключать диод в разрыв цепи питания – он должен шунтировать только индуктивную нагрузку. В противном случае он не сможет эффективно погасить выброс ЭДС.
Проверка работоспособности схемы после установки диода
Для оценки правильности работы схемы после установки защитного диода необходимо выполнить несколько измерений с мультиметром и осциллографом. Первым этапом измеряют напряжение питания на входе и выходе устройства, чтобы убедиться в отсутствии значительных падений напряжения, вызванных диодом. Максимально допустимое падение для кремниевого диода обычно не превышает 0,7 В.
Затем проверяют направление тока через диод в режиме работы схемы. Мультиметр в режиме прозвонки диодов должен показать открытое состояние в прямом направлении и высокое сопротивление в обратном. Неправильная полярность диода приведет к срабатыванию защиты и обрывам питания.
Для оценки защитной функции применяют искусственное короткое замыкание на выходе цепи питания. При этом диод должен предотвратить обратный ток, сохраняя стабилизацию напряжения и не вызывая возгорания предохранителей или срабатывания других защитных элементов.
Осциллограф фиксирует импульсы и выбросы напряжения на входе и выходе при переключениях нагрузки. Наличие резких скачков или выбросов укажет на неправильный выбор диода по параметрам или недостаточную скорость переключения.
При использовании диода Шоттки измеряют падение напряжения в пределах 0,2–0,4 В, что снижает тепловыделение и повышает КПД схемы. Для силовых цепей важно проверить тепловой режим диода после длительной нагрузки с помощью тепловизора или контактного термометра.
Финальная проверка – измерение потребляемого тока схемы и сравнение с расчетными данными. Излишнее увеличение тока свидетельствует о неправильном монтаже или повреждении диода. Рекомендуется проводить испытания при разных уровнях входного напряжения, чтобы гарантировать стабильность работы.
Типичные ошибки при установке диода и способы их избежать
Частая ошибка – неправильная полярность диода. Защитный диод должен быть установлен катодом к плюсу питания, анодом – к нагрузке. Ошибка в подключении приведёт к короткому замыканию и выходу из строя элементов цепи. Для контроля используйте маркировку на корпусе (полоска указывает катод).
Использование диодов с недостаточно высоким обратным напряжением приводит к пробою при скачках напряжения. Выбирайте диоды с обратным напряжением минимум в 1,5–2 раза выше максимального напряжения в цепи.
Пренебрежение токовой нагрузкой – частая ошибка. Диод должен выдерживать пиковый ток, который может возникнуть при включении или коротком замыкании. Рассчитывайте максимальный ток с запасом не менее 20% от ожидаемого пикового значения.
Отсутствие теплового отвода приводит к перегреву и снижению ресурса диода. Особенно это актуально для диодов с большими токами. Используйте радиаторы или установку на металлическую поверхность, обеспечивающую рассеивание тепла.
Подключение защитного диода напрямую к источнику питания без учета особенностей схемы вызывает ложное срабатывание или излишние потери. Перед установкой анализируйте особенности схемы, чтобы определить оптимальное место монтажа – обычно параллельно нагрузке или ключевому транзистору.
Неаккуратная пайка с чрезмерным нагревом повреждает структуру диода. Пайку выполняйте быстро, избегая температуры выше рекомендованной в технической документации, обычно не превышающей 260°C более 5 секунд.
Пренебрежение проверкой целостности диода перед установкой приводит к монтажу дефектного компонента. Используйте мультиметр в режиме проверки диодов для контроля исправности до монтажа.
Игнорирование типа диода. Например, использование быстродействующего диода вместо шоттки может увеличить время отклика и снизить эффективность защиты. Подбирайте диод с параметрами, соответствующими типу нагрузки и характеру импульсов.
Отсутствие учета паразитных индуктивностей и сопротивлений в цепи монтажа ухудшает работу защитного диода. Минимизируйте длину соединительных проводников и применяйте компактные монтажные решения.
Вопрос-ответ:
Зачем устанавливают защитный диод в цепь питания?
Защитный диод ставят для предотвращения повреждения электроники при неправильном подключении полярности питания. Он защищает устройство от обратного тока, который может вызвать короткое замыкание или выход компонентов из строя.
Как правильно выбрать защитный диод для цепи питания?
При выборе диода следует учитывать рабочее напряжение и максимальный ток, который будет проходить через цепь. Диод должен выдерживать ток больше, чем потребляет устройство, и иметь напряжение пробоя выше номинального напряжения питания. Также важен минимальный прямой спад напряжения, чтобы не снижать эффективность питания.
Каким образом защитный диод подключается в цепь питания?
Диод обычно включается последовательно с плюсовой линией питания так, чтобы ток мог свободно проходить при правильной полярности. При обратном подключении питания диод блокирует ток, предотвращая повреждение компонентов. Иногда для защиты от обратного напряжения используют диод, включённый параллельно, но с противоположной полярностью.
Можно ли использовать любой диод для защиты, или есть специальные виды?
Не всегда подходит обычный диод. Для защиты цепей питания чаще применяют диоды Шоттки из-за их низкого падения напряжения и быстрого переключения. В некоторых случаях используют стабилитроны или транзисторные схемы с защитой, если требуется более высокая надежность или дополнительные функции защиты.
