Выбор и расчет мощности двигателя в кинематической схеме – ключевой этап при проектировании приводных систем, от которого зависит работоспособность и эффективность механизма. Ошибки на этом этапе могут привести к недостаточной тяге, перегрузке узлов передачи или преждевременному выходу из строя оборудования.
Для точного расчета необходимо учитывать крутящий момент, передаваемый исполнительным органом, передаточные числа редукторов и передач, КПД каждого звена цепи, а также характер нагрузки: равномерная, переменная или ударная. Особое внимание уделяется расчету на номинальный режим работы и корректировке мощности с учетом режимного коэффициента.
Формула базового расчета мощности двигателя имеет вид: N = (M × ω) / η, где N – требуемая мощность двигателя (Вт), M – крутящий момент на исполнительном органе (Н·м), ω – угловая скорость (рад/с), η – общий КПД всей кинематической цепи. При выборе привода важно учитывать пусковые условия: инерционность нагрузки, частоту пусков, длительность пуска и пусковой момент двигателя.
В случаях с многоступенчатыми передачами, расчет усложняется: приходится последовательно учитывать передаточные числа и потери на каждом этапе, а также возможное влияние люфтов, упругих деформаций и нагрева под нагрузкой. Для повышения точности рекомендуется использовать проверенные эмпирические коэффициенты и данные испытаний аналогичных механизмов.
Отдельно анализируются динамические режимы: наличие реверсов, торможения, пиковых нагрузок. В таких случаях стандартные расчеты корректируются на основе запаса прочности и перегрузочной способности двигателя. Это особенно критично для металлообрабатывающего оборудования, транспортных механизмов и систем автоматизации.
Определение требуемого момента на выходном звене
Точный расчет момента на выходном звене необходим для корректного выбора двигателя и проектирования всей кинематической схемы. Исходной величиной служит нагрузка, которую необходимо преодолеть – будь то масса, сила резания, давление или сопротивление движению. Преобразование этих параметров в момент осуществляется с учетом геометрии исполнительного органа и механизма передачи.
Момент \( M_{\text{вых}} \) на выходном звене определяется по формуле:
\( M_{\text{вых}} = F \cdot r \), где
\( F \) – сила, действующая на исполнительный орган,
\( r \) – плечо этой силы, зависящее от конструкции узла (радиус шкива, длина рычага, радиус колеса и т.д.).
Для систем с переменным сопротивлением необходимо учитывать пиковые значения нагрузки, а не только средние. Например, при перемещении груза по наклонной плоскости дополнительно вводится сила трения и составляющая силы тяжести, параллельная движению. В этом случае:
\( M_{\text{вых}} = (F_{\text{тр}} + F_{\text{г}}) \cdot r \), где
\( F_{\text{тр}} = \mu \cdot N \),
\( F_{\text{г}} = m \cdot g \cdot \sin(\alpha) \),
\( \mu \) – коэффициент трения,
\( N \) – нормальная сила,
\( m \) – масса груза,
\( g \) – ускорение свободного падения,
\( \alpha \) – угол наклона плоскости.
Если выходное звено представляет собой вращающийся элемент, например, вал или колесо, то момент можно определить на основе требуемого ускорения:
\( M = J \cdot \varepsilon \), где
\( J \) – момент инерции вращающейся массы,
\( \varepsilon \) – угловое ускорение.
Для многоступенчатых систем необходимо учитывать потери в передаче и пересчитывать момент, восстанавливая его до выходного звена, учитывая передаточные числа и КПД каждого звена. При этом
\( M_{\text{дв}} = \frac{M_{\text{вых}}}{\eta \cdot i_{\text{общ}}} \),
где
\( \eta \) – общий КПД передачи,
\( i_{\text{общ}} \) – общее передаточное число от двигателя до выходного звена.
Расчет должен учитывать условия пуска, торможения и возможные перегрузки. Коэффициент запаса по моменту выбирается в зависимости от характера нагрузки: для равномерной нагрузки – 1.2, для ударной – до 2.0 и выше.

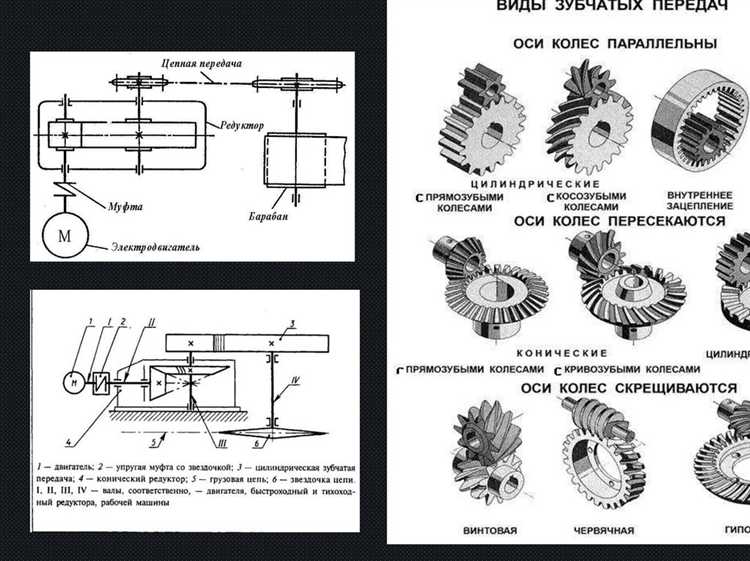

Учет передаточных чисел механических звеньев
Передаточные числа звеньев кинематической схемы напрямую влияют на расчет мощности двигателя, так как определяют соотношение между скоростями и моментами на различных участках привода. При расчете необходимо последовательно учитывать передаточные отношения всех элементов, начиная от исполнительного органа и заканчивая валом двигателя.
Передаточное число каждого звена обозначается как отношение угловой скорости ведущего звена к угловой скорости ведомого. Если в системе используются редукторы, шестерённые передачи, цепные или ремённые механизмы, их передаточные числа учитываются со знаком минус при изменении направления вращения. Для расчётов применяется перемножение всех частных передаточных чисел: \( i_{общ} = i_1 \cdot i_2 \cdot … \cdot i_n \).
Чтобы определить реальную нагрузку на двигатель, следует пересчитать момент, приложенный к выходному звену, с учетом всех передаточных чисел. Прямое пересчетное выражение имеет вид: \( M_{дв} = \frac{M_{вых}}{i_{общ} \cdot \eta_{общ}} \), где \( \eta_{общ} \) – общий КПД привода. При этом \( i_{общ} \) должен быть приведён к валу двигателя, независимо от направления потока мощности.
Если в системе есть участки с переменными передаточными числами (например, коробка передач), расчёт мощности должен производиться в наиболее нагруженном режиме – при максимальном значении передаточного числа, создающем наибольший момент на двигателе.
Необходимо также учитывать инерционные характеристики звеньев, особенно при наличии быстродействующих приводов. Передаточные числа влияют не только на статическую нагрузку, но и на динамические моменты, возникающие при разгоне и торможении. В этом случае инерционные моменты следует пересчитывать по формуле: \( J_{приведён} = J \cdot i^2 \).
Точная проработка передаточных чисел на этапе проектирования позволяет оптимизировать выбор двигателя, исключить его перегрузку и обеспечить стабильную работу всей кинематической схемы в рабочем диапазоне нагрузок.

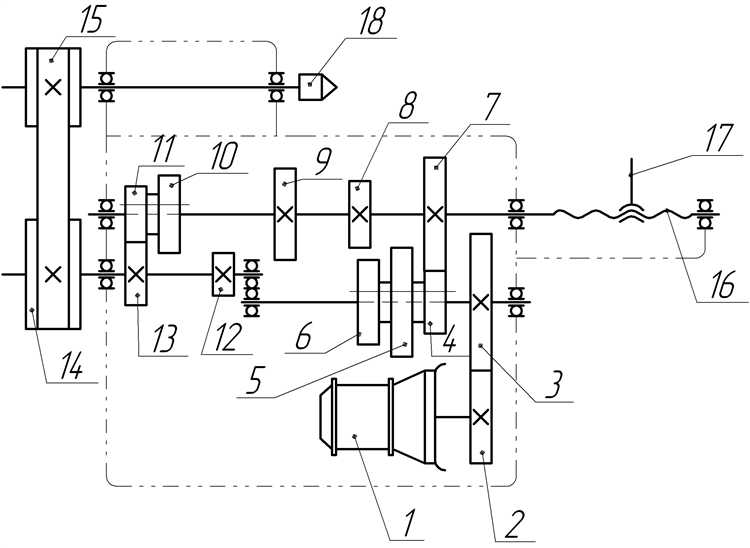

Расчет потерь на трение в элементах передачи
Потери на трение в механических передачах существенно влияют на расчет необходимой мощности двигателя. Для их учета требуется определить типы сопряжений, характеристики материалов и условия смазки. Потери определяются через коэффициенты полезного действия (КПД) отдельных звеньев.
При расчете применяют следующие ориентировочные значения КПД:
- Зубчатые передачи прямозубые – 0,96–0,98
- Косозубые и шевронные – 0,97–0,985
- Червячные передачи – 0,7–0,9 (зависит от передаточного числа и качества смазки)
- Ременные передачи (клиновые) – 0,92–0,97
- Цепные передачи – 0,94–0,97
Для оценки потерь на трение рекомендуется использовать произведение КПД всех передач:
ηобщ = η1 × η2 × ... × ηnЕсли в цепи несколько последовательно соединённых передач, потери суммируются по мультипликативному принципу. Например, при наличии червячной передачи (η = 0,75), ременной (η = 0,95) и одной зубчатой (η = 0,98), общий КПД составит:
ηобщ = 0,75 × 0,95 × 0,98 ≈ 0,698Для компенсации этих потерь мощность двигателя подбирается с учетом обратного значения общего КПД:
Pдв = Pнагруз / ηобщПри проектировании необходимо дополнительно учитывать:
- Температурные условия (влияние на вязкость смазки и коэффициенты трения)
- Тип подшипников – скольжения (η ≈ 0,92–0,96) или качения (η ≈ 0,98–0,995)
- Скорость вращения и режим нагрузки (циклический, непрерывный, реверсивный)
Рекомендуется использовать корректирующие коэффициенты в расчетах, если характеристики работы выходят за пределы номинальных условий, например при высоких оборотах или нестабильной смазке.

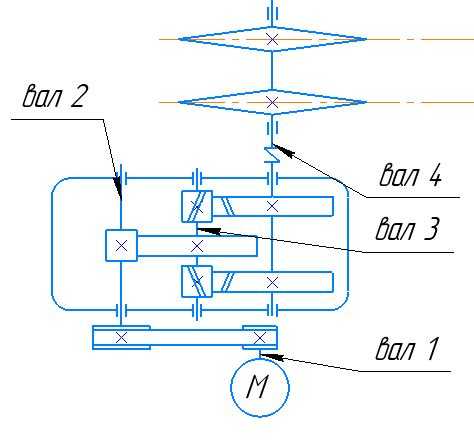

Переход от выходной мощности к мощности двигателя
Чтобы определить требуемую мощность двигателя, необходимо учесть суммарные потери в передающих элементах кинематической схемы. Выходная мощность, рассчитанная на последнем звене механизма, не отражает всей нагрузки, которую должен преодолеть привод, поскольку часть энергии теряется на трение, деформации и паразитные сопротивления в процессе передачи движения.
Переход осуществляется через учет общего КПД механической передачи. Он рассчитывается как произведение коэффициентов полезного действия всех звеньев: ременных, зубчатых, муфтовых и подшипниковых соединений. Например, если схема включает в себя три передачи с КПД 0,96, 0,97 и 0,98, то общий КПД составит 0,96 × 0,97 × 0,98 = 0,912.
Мощность двигателя определяется по формуле: \( P_{\text{дв}} = \frac{P_{\text{вых}}}{\eta_{\text{общ}}} \), где \( P_{\text{дв}} \) – требуемая мощность двигателя, \( P_{\text{вых}} \) – выходная мощность, а \( \eta_{\text{общ}} \) – общий КПД. Если, например, выходная мощность составляет 4,5 кВт, а общий КПД – 0,912, то мощность двигателя должна быть не менее \( \frac{4{,}5}{0{,}912} \approx 4{,}93 \) кВт.
Рекомендуется закладывать дополнительный резерв мощности (коэффициент запаса) с учетом перегрузок, пусковых режимов и изменений внешней нагрузки. Обычно применяется коэффициент от 1,1 до 1,3 в зависимости от характера работы. В приведённом примере, при коэффициенте 1,2, итоговая мощность двигателя составит 4,93 × 1,2 = 5,92 кВт.
Итоговое значение округляется в сторону ближайшего стандартного типоразмера двигателя, превышающего расчетную мощность. Это обеспечивает стабильную работу привода и продлевает ресурс механической системы.

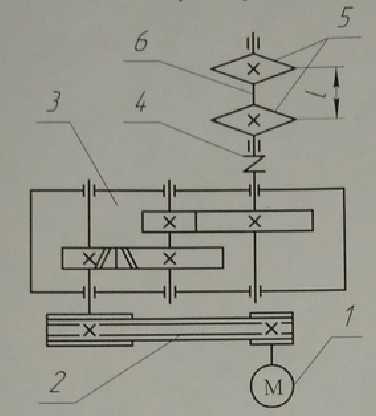

Выбор запаса по мощности с учетом режима работы
При расчете мощности двигателя необходимо закладывать коэффициент запаса, зависящий от характера нагрузки, продолжительности включения и условий пуска. Запас по мощности компенсирует возможные перегрузки, нестабильность параметров и неопределенности в расчетах.
Для механизмов с равномерной нагрузкой и продолжительным режимом работы (S1) допустим минимальный запас – коэффициент в пределах 1,1–1,2. При переменной нагрузке (S5, S6), особенно с частыми включениями и остановками, рекомендуется увеличивать коэффициент до 1,4–1,6. В режимах с кратковременными перегрузками, например, при тяжелом пуске или торможении, значение запаса может достигать 1,8–2,0.
Выбор коэффициента запаса должен учитывать термическую устойчивость двигателя. При длительной перегрузке важно не превысить допустимую температуру обмоток. Для этого при проектировании используют тепловой расчет с учетом продолжительности нагрева и охлаждения между циклами.
В производственных механизмах с динамическими нагрузками, например, прессах, дробилках, подъемных устройствах, рекомендуется использовать двигатели с повышенным номиналом или обеспечить автоматическое ограничение крутящего момента. Это снижает риск выхода из строя при кратковременных скачках нагрузки.
Недопустимо механическое или термическое перегружение при заведомо низком запасе. В таких случаях повышается риск аварийного отключения, снижается ресурс двигателя, нарушается стабильность кинематической схемы. Расчет запаса должен быть основан на реальных нагрузках, подтвержденных экспериментально или путем моделирования.
Анализ влияния пусковых и перегрузочных режимов
Пусковые режимы характеризуются кратковременным значительным увеличением требуемого крутящего момента, которое может достигать 3–5-кратного значения номинального момента. При расчете мощности двигателя необходимо учитывать этот фактор, так как стандартная номинальная мощность не обеспечивает надежную работу в условиях пусковых перегрузок.
Для оценки влияния пускового режима вводится коэффициент пускового запаса, который обычно варьируется в диапазоне 1,5–2,0 в зависимости от типа нагрузки и характера пуска. Например, для инерционных нагрузок с частыми пусками коэффициент принимается ближе к верхней границе.
Перегрузочные режимы возникают при кратковременных превышениях нагрузки в процессе эксплуатации, например, при столкновениях с препятствиями или при резких изменениях технологического процесса. Величина перегрузочного момента может составлять 1,2–1,5 номинального значения, продолжительность – от нескольких секунд до нескольких минут.
Реальный расчет мощности двигателя требует введения суммарного запаса, учитывающего как пусковые, так и перегрузочные режимы. Рекомендуется использовать формулу: P_дв = P_ном × K_пуск × K_перегрузка, где K_пуск и K_перегрузка – соответствующие коэффициенты запасов.
При проектировании приводных систем для тяжелых условий эксплуатации целесообразно проводить экспериментальные или моделированные испытания для определения максимально возможных перегрузок, что позволяет точнее подбирать двигатель с оптимальным запасом мощности и повышать надежность работы оборудования.
Вопрос-ответ:
Как правильно учесть передаточные числа при расчёте мощности двигателя для кинематической схемы?
Передаточные числа влияют на момент и скорость вращения на каждом звене механической передачи. Для расчёта мощности двигателя необходимо перевести нагрузку с выходного звена обратно к двигателю с учётом всех передаточных отношений. Мощность на выходе умножают на произведение всех передаточных чисел, учитывая коэффициенты механических потерь на каждом звене. Это позволяет определить нагрузку, которую должен обеспечивать двигатель для поддержания требуемых параметров работы.
Какие дополнительные факторы влияют на выбор мощности двигателя помимо расчетной нагрузки?
Помимо нагрузки, важны пусковые режимы и возможные перегрузки, которые могут кратковременно возникать в процессе работы. Следует учитывать коэффициенты запаса мощности для обеспечения надежности и долговечности. Также на выбор влияют тепловые ограничения двигателя, условия охлаждения, а также частота и длительность включения, поскольку они определяют режим работы и допустимые перегрузки.
Как учитывать потери на трение в кинематической схеме при расчёте мощности двигателя?
Потери на трение возникают в подшипниках, зубчатых передачах, муфтах и других элементах передачи движения. Для их учета в расчёте мощности используют коэффициенты полезного действия каждого элемента. Эти коэффициенты определяются экспериментально или берутся из справочников. Итоговая механическая эффективность схемы — произведение всех коэффициентов — позволяет скорректировать мощность двигателя, увеличив её на величину суммарных потерь.
Как связана выходная мощность кинематической схемы с мощностью двигателя, и какие преобразования нужно учитывать?
Выходная мощность – это мощность, которая требуется на рабочем звене схемы для выполнения задачи. Мощность двигателя будет выше из-за потерь на передачах и трении. Для перехода от выходной мощности к мощности двигателя учитывают коэффициенты передачи механической энергии, передаточные числа, а также коэффициенты запаса для пусковых и перегрузочных режимов. Итоговая мощность рассчитывается по формуле, включающей выходную мощность, суммарные потери и запас, что гарантирует стабильную работу двигателя в различных режимах.
