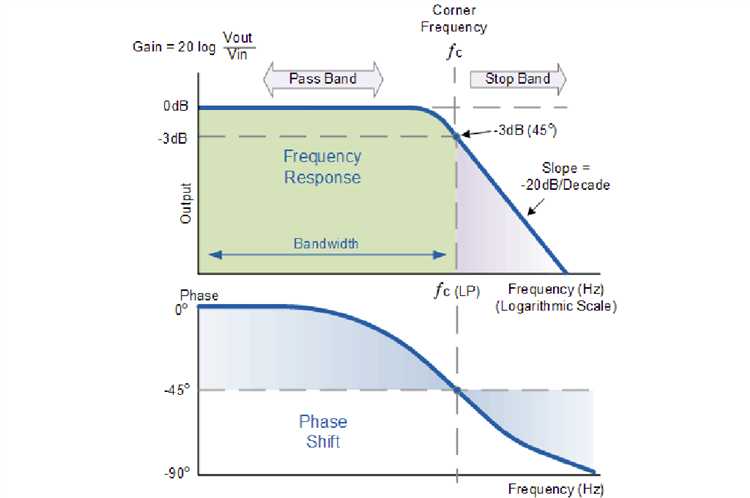

Low pass filter что это

Фильтр низких частот (ФНЧ) – это электронная цепь, пропускающая сигналы с частотой ниже заданного порога и подавляющая сигналы с более высокой частотой. Основной характеристикой ФНЧ является частота среза – точка, в которой амплитуда сигнала уменьшается до 70,7% (−3 дБ) от исходного уровня. Например, если частота среза установлена на 1 кГц, то сигнал с частотой 500 Гц будет проходить почти без потерь, тогда как сигнал с частотой 5 кГц будет значительно ослаблен.

В аналоговых схемах ФНЧ чаще всего реализуются с использованием RC- или LC-компонентов. В RC-фильтре сопротивление и ёмкость определяют временную постоянную, от которой зависит частота среза: f_c = 1 / (2πRC). Подбор значений резистора и конденсатора позволяет точно настроить фильтр под конкретное применение – например, подавление высокочастотных помех в аудиотракте.

В цифровой обработке сигналов ФНЧ реализуются через алгоритмы, такие как FIR или IIR-фильтры. Их проектирование требует точного выбора коэффициентов, обеспечивающих заданную амплитудно-частотную характеристику. Такие фильтры находят применение в системах обработки изображений, аудио и телеметрии, где важно устранение высокочастотных шумов без искажений полезного сигнала.

При проектировании ФНЧ важно учитывать фазовые и временные искажения, особенно в системах с обратной связью или в аудиотехнике. Выбор типа фильтра – активного или пассивного, аналогового или цифрового – зависит от конкретных требований к точности, уровню шума, габаритам и энергопотреблению. Например, активные ФНЧ на операционных усилителях позволяют добиться усиления сигнала и точной настройки параметров без использования индуктивностей.

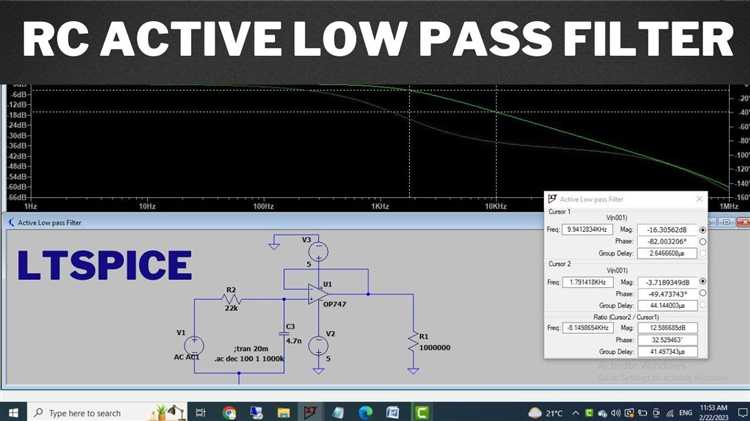

Как фильтр низких частот ограничивает частотный диапазон сигнала

Фильтр низких частот (ФНЧ) работает по принципу подавления компонентов сигнала выше заданной частоты среза. Частота среза определяется параметрами элементов схемы, например, сопротивлением и емкостью в RC-фильтрах или индуктивностью и емкостью в LC-фильтрах. На частоте среза амплитуда сигнала падает до 70,7% от исходного значения (−3 дБ), что служит границей между пропускаемым и подавляемым диапазонами.

При частотах ниже частоты среза сигнал практически не ослабляется, что позволяет сохранить важную информационную составляющую. При частотах выше среза амплитуда падает с крутизной, зависящей от порядка фильтра: например, у первого порядка затухание составляет 20 дБ на декаду, у второго – 40 дБ на декаду и так далее. Чем выше порядок, тем резче ограничение высокочастотных компонентов.

Реализация фильтра с точной частотой среза требует выбора компонентов с минимальными допусками и учетом частотных характеристик элементов. Для настройки фильтра часто используют методы подстройки емкости или индуктивности, что позволяет точно задать границу пропускания и подавления.

При проектировании важно учитывать фазовые сдвиги, возникающие на частотах около среза, так как они могут влиять на временную структуру сигнала. Для задач, где критична минимизация искажений, применяют фильтры с линейной фазой, например, фильтры Баттерворта или Бесселя.

Таким образом, ограничение частотного диапазона осуществляется путем экспоненциального снижения амплитуды сигналов выше заданной частоты среза, обеспечивая четкое разделение между низкочастотной полезной частью и высокочастотными помехами или шумом.

Роль ёмкости и сопротивления в формировании частотной характеристики

Ёмкость конденсатора создаёт зависимость импеданса от частоты: при низких частотах реактивное сопротивление ёмкости велико, что ограничивает прохождение высокочастотных сигналов. С увеличением частоты сопротивление ёмкости падает по формуле Xc = 1/(2πfC), что снижает амплитуду выходного сигнала.

Сопротивление резистора, в свою очередь, стабилизирует ток и влияет на срез частоты. Частота среза (fc) фильтра вычисляется по формуле fc = 1/(2πRC). Правильный подбор R и C позволяет настроить частоту, при которой начинается значительное подавление сигналов выше заданного порога.

Повышая ёмкость при фиксированном сопротивлении, срез смещается в сторону более низких частот, что расширяет пропускной диапазон для низких частот. Увеличение сопротивления при фиксированной ёмкости действует аналогично – снижает частоту среза.

Рекомендуется использовать высокоточные конденсаторы с низким ESR и резисторы с малым температурным коэффициентом, чтобы обеспечить стабильность фильтра при изменениях условий эксплуатации.

Порядок фильтра и его влияние на крутизну спада

Порядок фильтра определяет количество последовательных реактивных элементов (конденсаторов и катушек индуктивности) в цепи, влияя на форму его амплитудно-частотной характеристики. Чем выше порядок, тем круче спад фильтра в области подавления частот.

Для фильтра первого порядка спад составляет примерно 20 дБ на декаду (или 6 дБ на октаву). Каждый следующий порядок увеличивает крутизну на 20 дБ/декаду. Например, фильтр второго порядка обеспечивает спад около 40 дБ/декаду, третьего – 60 дБ/декаду и так далее.

Увеличение порядка улучшает избирательность, позволяя эффективнее отделять полезный сигнал от высокочастотных помех. Однако рост порядка усложняет схему, увеличивает фазовые сдвиги и может вызвать нестабильность или резонансные пики в характеристике.

При проектировании важно учитывать баланс между крутизной спада и стабильностью работы. Для большинства приложений оптимальным является порядок от 1 до 4. Для более высоких порядков применяются активные фильтры или специализированные схемы с обратной связью.

Для достижения заданной крутизны спада стоит выбирать фильтр с минимально необходимым порядком, что снижает потери и упрощает настройку. Практическая рекомендация – проверять АЧХ на моделировании и учитывать реальные параметры компонентов, так как паразитные эффекты влияют на эффективность фильтра.

Аналоговые и цифровые реализации фильтров низких частот

Фильтры низких частот (ФНЧ) бывают двух основных типов: аналоговые и цифровые. Каждый тип имеет свои особенности реализации и применения, обусловленные принципом обработки сигнала.

Аналоговые ФНЧ формируют выходной сигнал непосредственно из входного аналогового сигнала без преобразования в цифровую форму. Наиболее распространены следующие схемы:

• RC-фильтры – используют резисторы и конденсаторы, обеспечивают простую реализацию первого порядка с крутизной спада около 20 дБ/дек.
• Активные фильтры на операционных усилителях – позволяют повысить порядок фильтра, улучшить характеристики и увеличить усиление сигнала.
• LC-фильтры – применяются в радиочастотных схемах, обеспечивают более крутой спад и высокую добротность.

Аналоговые фильтры имеют ограниченную точность, зависят от параметров компонентов и подвержены дрейфу при изменении температуры и времени.

Цифровые ФНЧ обрабатывают дискретизированные сигналы с помощью алгоритмов в микропроцессорах или цифровых сигнальных процессорах (DSP). Ключевые методы реализации:

1. Фильтры с конечной импульсной характеристикой (FIR) – обладают строго линейной фазой и стабильностью, но требуют больше ресурсов при высоких порядках.
2. Фильтры с бесконечной импульсной характеристикой (IIR) – основаны на аналоговых прототипах, экономят вычислительные ресурсы, но могут иметь нелинейную фазу.

Преимущества цифровых фильтров:

• Гибкая настройка характеристик через программирование.
• Отсутствие влияния старения компонентов и температуры.
• Возможность реализации адаптивных и сложных фильтров.

Выбор между аналоговой и цифровой реализацией зависит от требований к точности, задержке, стоимости и доступным ресурсам. Для простых и высокочастотных применений предпочтительнее аналоговые схемы. Для сложной обработки и низких частот – цифровые решения.

Примеры расчёта RC-фильтра для заданной частоты среза

Частота среза RC-фильтра определяется формулой f_c = 1 / (2πRC), где R – сопротивление, C – ёмкость, а f_c – желаемая частота среза.

Для заданной частоты среза можно выбрать одно из значений – либо сопротивление, либо ёмкость, а затем вычислить второе.

Пример 1. Частота среза 1 кГц, выбран резистор R = 10 кОм.

Подставляем в формулу: C = 1 / (2π × 10 000 × 1000) ≈ 15,9 нФ.

Итого: R = 10 кОм, C ≈ 16 нФ.

Пример 2. Частота среза 500 Гц, выбран конденсатор C = 100 нФ.

Тогда сопротивление R = 1 / (2π × 100 × 10^-9 × 500) ≈ 3,18 кОм.

Итого: C = 100 нФ, R ≈ 3,2 кОм.

При подборе компонентов учитывайте допуски и реальное поведение элементов, чтобы обеспечить точность среза. Желательно выбирать стандартные номиналы из ряда Е24 или Е12, корректируя значения с учётом практических условий.

Применение фильтров низких частот в аудиотехнике и радиосвязи

• Частоты среза в аудиокроссоверах варьируются от 80 Гц до 300 Гц, что соответствует низким басам.
• Для профессиональных студийных микшеров применяются ФНЧ с переменной частотой среза, позволяющие подстраивать фильтрацию под конкретный источник звука.
• В портативных аудиоустройствах фильтры реализуются на основе активных схем с операционными усилителями для минимизации искажений.

В радиосвязи ФНЧ применяются для выделения полезного сигнала, подавления высокочастотных шумов и предотвращения влияния гармоник и интермодуляционных искажений.

1. В приёмниках ФНЧ обеспечивают подавление помех от несущих частот выше диапазона интересующих сигналов.
2. В системах модуляции частоты (FM) фильтры сглаживают выходной сигнал демодулятора, удаляя высокочастотные шумы, возникающие при обработке.
3. При построении антенных фильтров ФНЧ используются для ограничения полосы пропускания и уменьшения влияния внеполосных сигналов.

Для эффективной работы в радиосвязи важно правильно подобрать параметры фильтра:

• Частота среза должна находиться в пределах рабочей полосы сигнала, чтобы не искажать полезный спектр.
• Крутизна спада влияет на избирательность – более высокий порядок фильтра обеспечивает резкое подавление помех, но увеличивает задержки сигнала.
• Использование активных или цифровых фильтров позволяет добиться оптимального баланса между качеством сигнала и сложностью схемы.

Ошибки при проектировании и подключении фильтра низких частот

Частая ошибка – неверный выбор частоты среза, который не соответствует параметрам сигнала и требований системы. Это приводит к пропуску нежелательных высокочастотных помех или срезанию полезного спектра.

Ошибки в расчёте компонентов – особенно конденсаторов и резисторов – влияют на реальную частоту среза. Номиналы должны учитывать допуски и температурные коэффициенты, иначе частотная характеристика сместится.

Неправильное подключение элементов – последовательное вместо параллельного или наоборот – изменяет топологию фильтра, ухудшая его работу. Особое внимание требуется при использовании активных фильтров с операционными усилителями, где ошибки в подключении питания и обратной связи могут полностью вывести схему из строя.

Не учитывается влияние паразитных ёмкостей и индуктивностей на печатной плате и компонентах, что приводит к искажению частотной характеристики, особенно в высокочастотных фильтрах.

Неправильное согласование входного и выходного сопротивления фильтра с другими узлами схемы снижает эффективность фильтрации и может вызвать отражения или искажения сигнала.

Игнорирование источников помех и заземления. Неправильное заземление или близкое расположение фильтра к источникам помех вызывает наводки, которые фильтр не компенсирует.

Отсутствие проверки и настройки фильтра после монтажа. Необходимо измерить частотную характеристику и при необходимости скорректировать параметры для соответствия техническому заданию.

Вопрос-ответ:

Что представляет собой фильтр низких частот и для чего он используется?

Фильтр низких частот — это электронное устройство или схема, которая пропускает сигналы с частотами ниже определённого порога и ослабляет сигналы с более высокими частотами. Он применяется для удаления высокочастотных помех, сглаживания сигналов и выделения полезной информации в различных технических системах, например, в аудиоаппаратуре и радиотехнике.

Как формируется частота среза в фильтре низких частот?

Частота среза определяется параметрами элементов фильтра, чаще всего сопротивлением и ёмкостью. В простом RC-фильтре частота среза рассчитывается по формуле f = 1/(2πRC). Эта частота отделяет низкочастотную часть сигнала, которая проходит без значительного ослабления, от высокочастотной, подавляемой фильтром.

Почему при работе фильтра низких частот происходит задержка сигнала и как она влияет на систему?

Задержка сигнала связана с фазовым сдвигом, который фильтр вносит на разных частотах. Чем ближе частота к частоте среза, тем сильнее сдвигается фаза. Такая задержка может влиять на синхронизацию сигналов в сложных системах, например, в обработке аудиосигналов или системах управления, где точное время передачи сигнала важно.

Какие типы фильтров низких частот существуют и чем они отличаются?

Существует несколько типов фильтров низких частот, включая RC-фильтры, LC-фильтры и активные фильтры с операционными усилителями. RC-фильтры просты и широко применяются в низкочастотных схемах, LC-фильтры обеспечивают более резкий спад и используются в радиотехнике, а активные фильтры позволяют усиливать сигнал и обеспечивать более точные характеристики фильтрации.

Как влияет порядок фильтра на форму частотной характеристики?

Порядок фильтра определяет крутизну затухания вне полосы пропускания. Чем выше порядок, тем быстрее снижается амплитуда сигнала после частоты среза. Например, фильтр первого порядка ослабляет сигнал с частотой выше порога на 20 дБ на декаду, второго порядка — на 40 дБ на декаду. Это позволяет точнее выделять нужный диапазон частот.
