Датчик коленчатого вала на Volkswagen Passat B5 отвечает за определение положения и частоты вращения коленвала. Его корректная работа необходима для правильного запуска двигателя и точного управления впрыском топлива и зажиганием.
На Passat B5 датчик коленвала установлен в нижней части двигателя, обычно рядом с маховиком или на передней части блока цилиндров. В зависимости от модификации двигателя и года выпуска точное место может немного отличаться, но чаще всего датчик расположен с правой стороны двигателя при взгляде спереди.
Для доступа к датчику требуется частично снять защиту картера и иногда элементы выпускной системы. Рекомендуется использовать только оригинальные или сертифицированные запчасти при замене, чтобы избежать сбоев в работе ЭБУ и снизить риск выхода из строя двигателя.
Точное место установки датчика коленвала на двигателе Пассат Б5
Датчик коленвала на Пассат Б5 расположен с правой стороны двигателя, рядом с маховиком. Он крепится непосредственно к корпусу двигателя в нижней части блока цилиндров, примерно посередине между коробкой передач и блоком цилиндров.
Конкретно датчик вставлен в специальное отверстие, которое выходит на торец двигателя, где располагается зубчатое кольцо маховика. Это позволяет датчику считывать частоту вращения и положение коленчатого вала через магнитное или индуктивное поле, создаваемое зубьями маховика.
Доступ к датчику удобен при поднятом автомобиле с использованием подъемника или домкрата. Для замены или проверки датчика необходимо снять защиту картера и частично отсоединить проводку, ведущую к блоку управления двигателем.
Важно при установке обеспечить плотное и ровное прилегание датчика к посадочному месту без зазоров, чтобы избежать ошибок в сигнале. Крепеж обычно осуществляется одним болтом с резьбой М6 или М8, который затягивается с усилием порядка 8-10 Нм.
Уровень посадки датчика регулируется так, чтобы между его рабочей частью и зубчатым кольцом маховика оставался зазор не более 0,5-1 мм, что гарантирует точное считывание импульсов.
Как визуально найти датчик коленвала в моторном отсеке
Датчик коленвала на Пассат Б5 установлен у задней части двигателя, ближе к блоку цилиндров. Он расположен рядом с маховиком и крепится к корпусу двигателя болтом с плоской шайбой.
Ищите небольшой цилиндрический корпус с электрическим разъемом на конце, из которого выходит проводка, направленная в сторону моторного щита. Корпус датчика обычно черного или темно-серого цвета.
Для точного поиска снимите защитный кожух двигателя, если он установлен. Датчик находится под впускным коллектором или рядом с ним, чуть ниже уровня клапанной крышки.
Обратите внимание на место крепления проводов: проводка датчика коленвала обычно проложена в жгуте, идущем от правой стороны двигателя к задней стенке моторного отсека.
Визуально датчик выделяется отсутствием крупных деталей вокруг и небольшой площадкой крепления с одним болтом. Вокруг него может быть немного масла или следы пыли из-за близости к сальнику коленвала.
Особенности крепления датчика коленвала на Пассат Б5
Датчик коленвала на Пассат Б5 закреплен в нижней части двигателя, в непосредственной близости от маховика. Он фиксируется одним болтом М6, который вкручивается в металлическое посадочное место на блоке цилиндров.
Крепеж должен обеспечивать плотное прилегание корпуса датчика к поверхности, чтобы избежать люфта и обеспечить правильное считывание положения коленчатого вала. При установке важно контролировать отсутствие загрязнений и повреждений на крепежной поверхности.
Контактный разъем датчика фиксируется защёлкой, обеспечивающей надежное соединение с электропроводкой. Разъём необходимо проверять на наличие окисления и повреждений, так как это влияет на стабильность сигнала.
При замене датчика крепежный болт рекомендуется затягивать с моментом 10–12 Н·м, чтобы избежать деформации корпуса или неплотного прилегания. Использование фиксирующей жидкости на резьбе болта не требуется, но при повторной установке важно избегать перекручивания.
Положение датчика относительно зубчатого венца маховика критично – расстояние между активной частью датчика и зубцами должно составлять 0,5–1,0 мм. Неправильное крепление с увеличенным зазором приводит к ошибкам в сигнале и срабатыванию аварийных кодов двигателя.

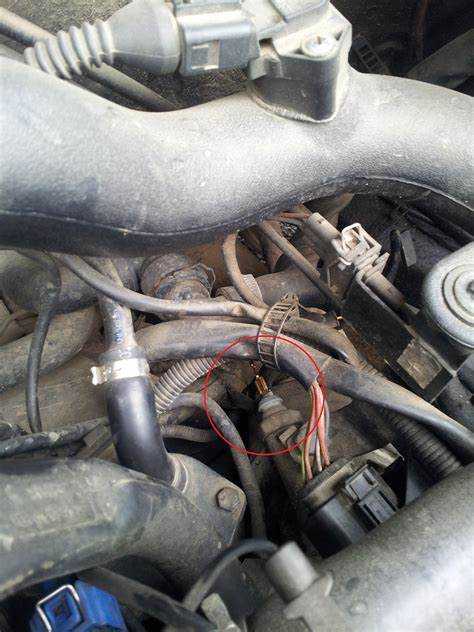

Как отличить датчик коленвала от других датчиков под капотом
Датчик коленвала на Пассат Б5 имеет характерные признаки, которые позволяют быстро его определить среди других элементов двигателя.
- Расположение: датчик находится в нижней части блока цилиндров, обычно сбоку или спереди, в зоне шкива коленчатого вала. Его легко увидеть с передней стороны двигателя, рядом с ременным приводом.
- Форма и крепление: это компактный цилиндрический или прямоугольный датчик с одним болтом для крепления. Он вставляется в металлическое отверстие блока двигателя и плотно фиксируется.
- Разъем: датчик коленвала обычно имеет 2 или 3 контакта на штекере. Кабель идет к блоку управления двигателем (ЭБУ), отличается по толщине от проводов других датчиков.
- Отсутствие подвижных частей: в отличие от датчиков положения дроссельной заслонки или датчиков педали газа, датчик коленвала не имеет рычагов или тяг.
- Рабочий принцип: это датчик Холла или индуктивный, который реагирует на вращение зубчатого кольца на коленвале. Его поверхность обращена к зубчатому венцу, поэтому он всегда находится очень близко к движущейся металлической части.
Для визуальной проверки стоит обратить внимание на:
- Отсутствие рядом других сенсоров с похожим креплением и формой в этой зоне.
- Маркировку на корпусе датчика – у оригинальных деталей она четкая и содержит номер детали Volkswagen.
- Проводку – если она идет к блоку управления двигателем и имеет защитную гофру, скорее всего, это датчик коленвала.
Таким образом, комбинация расположения, формы, разъема и отсутствия механических элементов позволяет отличить датчик коленвала от остальных сенсоров под капотом Пассат Б5.

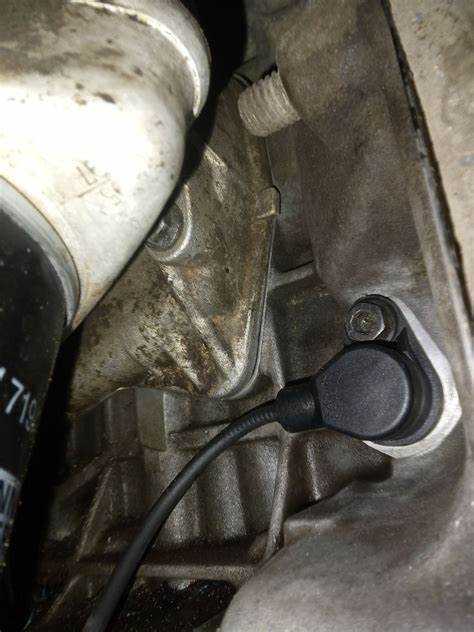

Типичные неисправности датчика коленвала и их симптомы
Чаще всего выходит из строя электропроводка датчика: повреждение изоляции, обрывы или плохие контакты приводят к перебоям сигнала. Это вызывает нестабильную работу двигателя, пропуски зажигания, трудности с запуском.
Поломка самого датчика проявляется через невозможность запуска мотора или его глохание сразу после запуска. На панели загорается ошибка двигателя (Check Engine) с кодом, связанным с коленчатым валом.
Загрязнение рабочего элемента – магнитной или индукционной части – приводит к неправильному формированию импульсов. Симптомы: сниженная мощность, перебои в оборотах, рывки при разгоне.
В случае выхода из строя датчика возможны проблемы с синхронизацией системы впрыска топлива и зажигания, что отражается на повышенном расходе топлива и ухудшении динамики.
Рекомендуется проверить состояние штекера и проводки при первых признаках проблем. При подозрении на неисправность датчика требуется диагностика с помощью сканера, считывающего коды ошибок и параметры работы датчика.
Замена датчика на оригинальный или качественный аналог восстанавливает стабильную работу мотора и предотвращает дальнейшие повреждения систем управления двигателем.
Влияние положения датчика коленвала на работу двигателя
Датчик коленвала на Пассат Б5 установлен у задней части блока цилиндров, рядом с маховиком. Его точное позиционирование критично для корректной работы двигателя, так как он фиксирует положение и скорость вращения коленчатого вала.
Если датчик смещён даже на несколько миллиметров, сигнал может стать нестабильным или отсутствовать вовсе. Это приводит к неправильному расчёту момента впрыска топлива и зажигания, что выражается в затруднённом запуске, пропусках зажигания и нестабильной работе двигателя на холостом ходу.
Смещение датчика влияет на фазу синхронизации электронного блока управления (ЭБУ), что ведёт к ошибкам в системе управления двигателем и активации аварийного режима (Check Engine). Для Пассат Б5 критично, чтобы расстояние между датчиком и зубчатым кольцом маховика составляло от 0,3 до 1,0 мм.
Перегрев или вибрации двигателя могут вызвать ослабление крепления датчика и изменение его положения, что ухудшит качество сигнала. Рекомендуется проверять фиксацию датчика при каждом техническом обслуживании.
В случае замены датчика важно установить его строго по меткам производителя, избегая перекосов и смещений. После установки полезно выполнить сброс ошибок ЭБУ и проверить работу двигателя на диагностическом оборудовании.

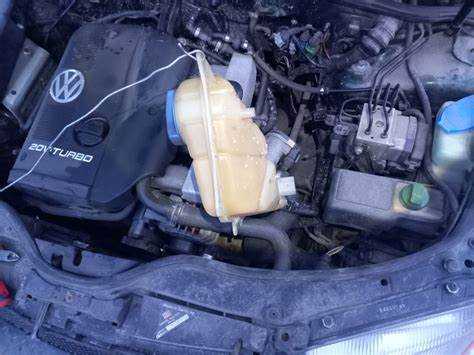

Инструменты и советы для доступа к датчику коленвала Пассат Б5
Для доступа к датчику коленвала потребуется стандартный набор инструментов: ключи на 10 и 13 мм, трещотка с удлинителем, а также отвертка с плоским лезвием. Необходим также фонарик с направленным светом для работы в труднодоступных местах моторного отсека.
Перед началом работы отключите клемму аккумулятора, чтобы избежать короткого замыкания. Для удобства снимите защиту двигателя и пластиковые кожухи, которые могут мешать свободному доступу к месту установки датчика.
Датчик расположен на блоке двигателя, в районе шкива коленвала, ближе к передней части мотора. Для демонтажа нужно освободить крепёжные болты, предварительно отсоединив электрический разъём датчика. Используйте трещотку с удлинителем, чтобы добраться до болтов, так как пространство ограничено.
При установке нового датчика обратите внимание на правильное положение и плотное прилегание к корпусу двигателя. Рекомендуется смазать резьбу крепёжных болтов небольшим количеством медной пасты для предотвращения коррозии и облегчающей последующий демонтаж.
После монтажа подключите разъём и выполните проверку работы двигателя – отсутствие ошибок и ровный запуск укажут на корректную установку.
