Почему у генератора 3 клеммы

Автомобильный генератор оснащён тремя основными клеммами: B+, D+ (или L), и W (или D-, иногда IG/S). Каждая из них выполняет строго определённую функцию в системе электроснабжения автомобиля. Правильное понимание назначения этих контактов необходимо как при диагностике, так и при подключении генератора после замены или ремонта.

Клемма B+ – основная выходная клемма генератора. Через неё напряжение, вырабатываемое генератором, поступает к аккумуляторной батарее и другим потребителям. Она напрямую соединяется с плюсовой клеммой аккумулятора через предохранитель или распределительный узел, рассчитанный на токи свыше 50 А. При неправильном подключении этой клеммы возможны перегрев или короткое замыкание.

Клемма D+ используется для управления контрольной лампой заряда на панели приборов. Она подключается к лампе, второй конец которой соединён с плюсом питания. При отсутствии генерации ток идёт через лампу, и она светится. После начала генерации на клемме появляется напряжение, и лампа гаснет. Эта клемма также может использоваться как сигнал для электронных блоков управления, фиксирующих факт зарядки.

Клемма W применяется для снятия сигнала частоты вращения ротора. Находится она на обмотке статора до выпрямительного блока. Обычно используется на дизельных двигателях, где отсутствует катушка зажигания, и необходим альтернативный источник импульсов для тахометра. Импульсы с этой клеммы поступают на электронный блок, рассчитывающий обороты по числу пульсаций в секунду.

Подключение клемм должно соответствовать электрической схеме конкретного автомобиля. При замене генератора на аналогичный важно убедиться в совпадении маркировки и функции каждой клеммы, особенно если применяются нестандартные конструкции с интегрированным регулятором напряжения или интерфейсом LIN/BSS. Нарушение схемы подключения может привести к отказу зарядной системы или повреждению электроники.

Что означает каждая из трёх клемм генератора

Клемма «W» используется для подключения тахометра в дизельных автомобилях или транспортных средствах без искрового зажигания. Она подаёт импульсный сигнал, формируемый с обмотки статора. Частота сигнала пропорциональна оборотам ротора, что позволяет электронному блоку точно рассчитывать скорость вращения. Отсутствие сигнала с «W» влияет только на работу тахометра и не сказывается на генерации тока.

Клемма «В+»: роль в подаче напряжения на аккумулятор

Провод, подключённый к клемме «В+», имеет сечение, рассчитанное на токи до 100 А и более, в зависимости от мощности генератора. Этот кабель соединяется с плюсовой клеммой аккумулятора через предохранительное соединение или силовую шину. Надёжность контакта в точке подключения критична, так как любое сопротивление вызывает падение напряжения и перегрев.

Во время работы двигателя генератор подаёт на клемму «В+» напряжение в диапазоне 13,8–14,5 В, обеспечивая заряд аккумулятора и питание всех электросистем автомобиля. При снижении напряжения ниже 13 В заряд прекращается, что может свидетельствовать о неисправности регулятора напряжения или слабом контакте на клемме.

Категорически недопустимы окисление, ослабление крепления или повреждение изоляции провода, идущего от «В+». Это приводит к нестабильной работе электрооборудования и риску полного разряда аккумулятора.

Клемма «D+»: связь с контрольной лампой и возбуждение обмотки

При включении зажигания, но до запуска двигателя, через контрольную лампу напряжение аккумулятора подаётся на клемму «D+» и далее – на обмотку возбуждения генератора. Это позволяет создать начальное магнитное поле, необходимое для старта генерации. В этот момент лампа горит, указывая, что генератор ещё не работает.

После запуска двигателя генератор начинает вырабатывать напряжение, и на клемме «D+» появляется собственное выходное напряжение. Оно выравнивается с напряжением со стороны аккумулятора, ток через лампу прекращается, и она гаснет. Это указывает на нормальную работу генератора и завершение фазы возбуждения.

Если лампа продолжает гореть при работающем двигателе, это свидетельствует о недостаточной генерации или отсутствии возбуждения. Возможные причины – обрыв цепи «D+», неисправность регулятора или перегоревшая лампа, которая, несмотря на простоту, критически важна: при её отсутствии возбуждение может не запуститься вовсе.

При подключении внешнего регулятора или установке генератора в нестандартную схему важно учитывать требования конкретной модели по реализации цепи возбуждения через «D+». Неправильная реализация может привести к неработающему генератору или некорректной индикации.

Клемма «W»: использование для подключения тахометра

Клемма «W» предназначена для считывания частоты вращения ротора генератора. Она подключается непосредственно к одной из фаз статорной обмотки до выпрямительного блока, что позволяет получить импульсный сигнал, частота которого пропорциональна числу оборотов двигателя.

На дизельных двигателях, не имеющих распределителя зажигания и катушки, именно сигнал с клеммы «W» используется для работы тахометра. Такой способ подключения исключает необходимость в отдельных датчиках частоты вращения.

Импульсы с клеммы «W» подаются на электронный тахометр, который преобразует частоту в показания оборотов коленчатого вала. Для корректной работы устройства важна точная настройка передаточного отношения между частотой генератора и оборотами двигателя, учитывая количество полюсов генератора и передаточное число привода.

Использование клеммы «W» требует экранированного кабеля и минимизации помех, особенно при прокладке провода в моторном отсеке. Рекомендуется избегать размещения сигнального провода рядом с высоковольтными линиями, чтобы исключить ложные импульсы и колебания стрелки тахометра.

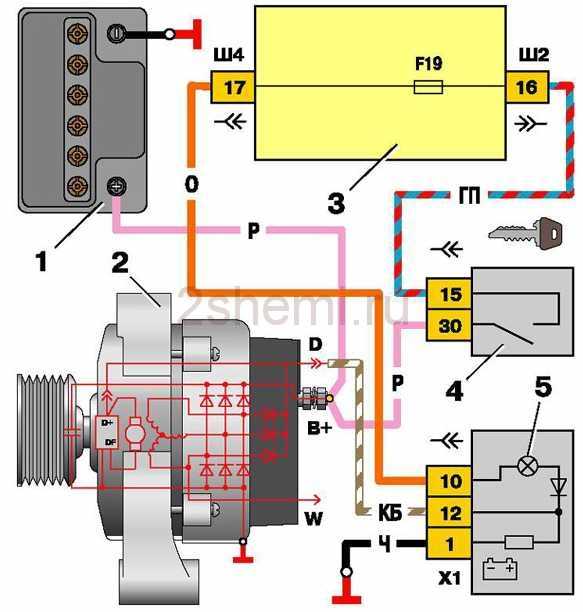

Как отличить клеммы генератора по маркировке

При отсутствии видимой маркировки можно ориентироваться по толщине проводов, типу разъёма и месту подключения. Для уверенного определения рекомендуется использовать мультиметр в режиме прозвонки и электрическую схему конкретного генератора.

Что произойдёт при неправильном подключении клемм

Неправильное подключение клемм генератора приводит к серьёзным функциональным сбоям и повреждениям электрической системы автомобиля. Если перепутать клемму В+, предназначенную для подачи напряжения на аккумулятор, с клеммой D+ или W, возможна ошибка в цепи зарядки, что вызовет разряд аккумулятора вместо его зарядки.

Подключение клеммы D+ неправильно или к неактивному проводу нарушит работу контрольной лампы заряда. Лампа либо не загорится, либо останется постоянно включённой, что затрудняет диагностику состояния генератора во время работы двигателя.

Если клемма W подключена неверно, тахометр не будет получать сигналы с генератора, и прибор перестанет показывать обороты двигателя, что влияет на контроль работы мотора и настройку систем зажигания.

Возможны короткие замыкания и перегрев силовых элементов генератора, если клеммы перепутаны с массой или источниками питания. Это вызывает ускоренный износ щёток, повреждение выпрямительного блока и регулятора напряжения.

Для предотвращения ошибок необходимо строго следовать маркировке клемм и рекомендациям производителя. Перед подключением следует проверить напряжения и целостность цепей с помощью мультиметра. Несоблюдение последовательности подключения, особенно при включённом двигателе, способно вывести из строя электрооборудование и создать риск возгорания.

Проверка сигналов на клеммах мультиметром

Для точной диагностики работы генератора необходимо измерить напряжение и сигналы на его трёх клеммах: В+, D+ и W. Используйте цифровой мультиметр с функцией измерения постоянного напряжения и частоты.

1. Клемма В+ – выход на аккумулятор. Подключите красный щуп мультиметра к клемме В+, чёрный – на массу автомобиля. При работающем двигателе напряжение должно составлять от 13,8 до 14,5 В. Значение ниже 13 В указывает на неисправность регулятора напряжения или генератора.

2. Клемма D+ – цепь возбуждения и контрольной лампы. Измерение проводится при включённом зажигании и заглушенном двигателе. На клемме должно появиться напряжение порядка 12 В, если исправна лампа и обмотка возбуждения. Отсутствие напряжения свидетельствует о разрыве цепи или неисправности лампы.

3. Клемма W – тахометр или сигнал частоты вращения. Для проверки подключите мультиметр в режим измерения частоты (Гц). Частота сигнала должна изменяться пропорционально оборотам двигателя: примерно 100–1000 Гц при холостых и повышенных оборотах соответственно. Отсутствие сигнала указывает на проблему с обмоткой или проводкой.

При замерах учитывайте следующее:

• Контакты должны быть чистыми и надёжно закреплёнными.
• Измерения на клеммах В+ и D+ следует проводить при исправном аккумуляторе и заведённом двигателе.
• Для проверки клеммы W двигатель должен работать, так как сигнал формируется от оборотов ротора.
• Не допускайте короткого замыкания между клеммами при подключении щупов.

Регулярная проверка напряжений и сигналов на клеммах генератора мультиметром позволяет выявить нарушения в работе системы зарядки и избежать более серьёзных поломок.

Совместимость трёхклеммных генераторов с электроникой автомобиля

Совместимость с электроникой автомобиля определяется точностью регулирования напряжения и качеством тахосигнала. Регулятор напряжения, встроенный в трёхклеммный генератор, должен обеспечивать стабильное выходное напряжение в пределах 13,8–14,4 В, чтобы предотвратить перегрузку бортовой сети и продлить ресурс электронных компонентов.

Клемма «D+» используется для питания контрольной лампы зарядки и запуска возбуждения генератора. В современных системах электроники она также служит для информирования ЭБУ о состоянии генератора. Несоответствие логических уровней или отсутствие сигнала «D+» может привести к ошибкам диагностики и ложным предупреждениям на панели приборов.

Клемма «W» часто применяется для подключения тахометра и систем управления двигателем, которые требуют импульсного сигнала. Частота выходного сигнала должна соответствовать числу полюсов генератора, иначе возможны сбои в работе тахометра и систем зажигания. Для правильной интеграции необходима проверка частоты сигнала и при необходимости применение согласующих устройств или фильтров.

При установке трёхклеммного генератора в автомобиль с современным ЭБУ рекомендуется учитывать требования производителя по напряжению возбуждения и сигналам обратной связи. Нарушение этих параметров может вызвать нестабильную работу электронных систем, снижение эффективности заряда аккумулятора и появление ошибок.

Для обеспечения полной совместимости желательно использовать генераторы, сертифицированные под конкретные модели автомобилей, а при замене учитывать схему подключения и параметры штатного генератора. В случае несовпадения рекомендуется консультация с профессиональными электриками или применение адаптеров и дополнительных модулей управления.

Вопрос-ответ:

Для чего нужна клемма «В+» на автомобильном генераторе?

Клемма «В+» отвечает за подачу напряжения от генератора непосредственно на аккумулятор и бортовую сеть автомобиля. Через неё происходит зарядка аккумулятора и питание электрических систем автомобиля во время работы двигателя. Подключение клеммы «В+» должно быть выполнено надежно, так как от этого зависит стабильность напряжения и работа всей электрооборудования.

Что обозначает клемма «D+» и какова её функция в системе генератора?

Клемма «D+» служит для подключения контрольной лампы заряда и управления возбуждением обмотки ротора генератора. Через неё на контрольную лампу подаётся сигнал о состоянии зарядки аккумулятора. Также клемма «D+» обеспечивает подачу тока возбуждения, благодаря чему генератор начинает вырабатывать напряжение при запуске двигателя.

Почему у современных генераторов три клеммы, а не две?

Наличие трёх клемм обусловлено необходимостью разделения функций для более точного управления зарядкой и контроля состояния генератора. Клемма «В+» подаёт питание на аккумулятор, «D+» отвечает за возбуждение и индикатор заряда, а третья клемма «W» используется для передачи сигнала тахометру или электронному блоку управления, позволяя считывать частоту вращения ротора. Такая схема повышает функциональность и надежность электрооборудования.

Как правильно проверить работу каждой из трёх клемм мультиметром?

Для проверки клеммы «В+» следует измерить напряжение на выводе генератора при работающем двигателе — оно должно быть примерно 13,5–14,5 В. Клемму «D+» проверяют, контролируя наличие напряжения при включённом зажигании и работающем двигателе, а также работу контрольной лампы заряда. Для клеммы «W» можно замерить частоту переменного напряжения, она соответствует оборотам генератора и используется для тахометра. Проверка требует аккуратности и знания схемы подключения.

Какие последствия могут возникнуть при неправильном подключении трёх клемм генератора?

Неправильное подключение может привести к нескольким проблемам: аккумулятор не будет правильно заряжаться, контрольная лампа заряда может не работать или гореть постоянно, а тахометр будет показывать неверные данные или вовсе не функционировать. В худших случаях возможен выход из строя регулятора напряжения или самого генератора. Поэтому важно строго следовать маркировке и схеме подключения, чтобы сохранить работоспособность системы электрооборудования.
