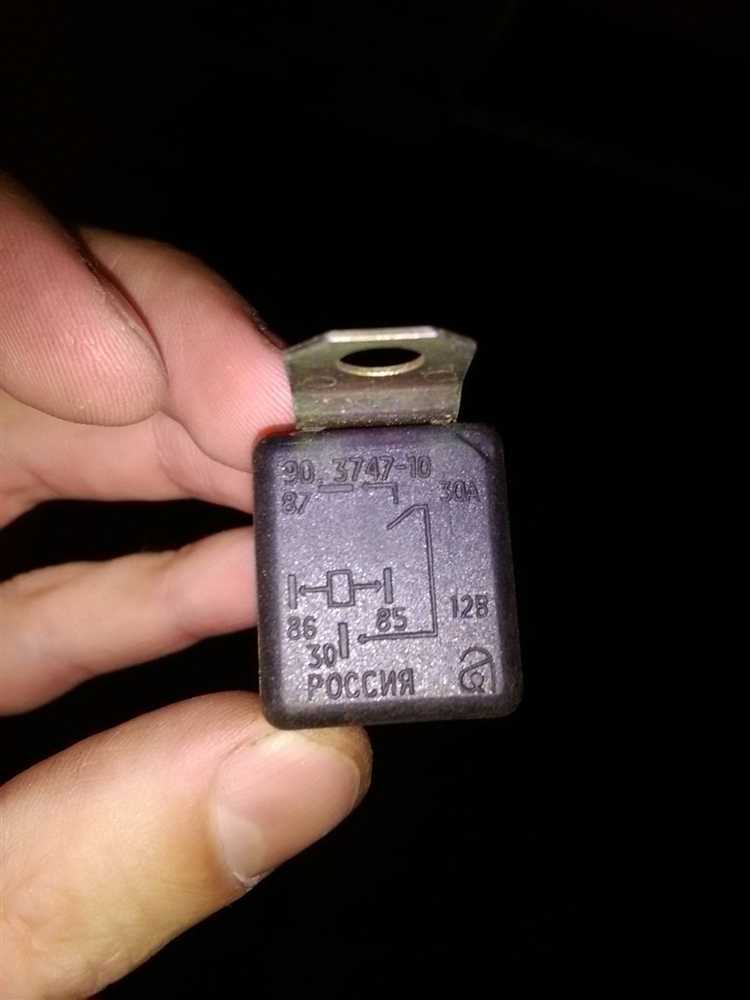

Реле запуска двигателя в ВАЗ 2114 – ключевой элемент цепи запуска, обеспечивающий подачу напряжения на стартер. Его правильное расположение важно для быстрого доступа при диагностике или замене. На данной модели реле запуска обычно размещается в монтажном блоке под капотом, с правой стороны моторного отсека, рядом с аккумулятором.
Конкретно реле запуска двигателя ВАЗ 2114 крепится в одном из стандартных гнезд монтажного блока, что упрощает его замену без необходимости разборки дополнительных узлов. Для идентификации реле следует ориентироваться по маркировке на крышке монтажного блока и по схеме расположения, нанесённой на внутренней стороне крышки.
При возникновении проблем с запуском двигателя, проверка состояния реле запуска – одна из первых процедур. Важно убедиться в отсутствии окисления контактов и надёжности крепления. Реле также можно проверить мультиметром на целостность и срабатывание. Правильное понимание местоположения и функций реле значительно ускорит ремонт и снизит риск ошибок.
Расположение реле запуска двигателя в моторном отсеке
Реле запуска двигателя на ВАЗ 2114 находится в моторном отсеке внутри монтажного блока предохранителей и реле. Этот блок расположен с левой стороны, ближе к лобовому стеклу, под капотом автомобиля.
Чтобы получить доступ к реле, выполните следующие действия:
- Откройте капот и найдите пластиковый короб с крышкой, на которой нанесена схема предохранителей и реле.
- Снимите крышку монтажного блока, аккуратно поддев ее по периметру.
- Внутри блока реле запуска двигателя располагается в одном из крупных гнезд, чаще всего в центральной или ближней к передней части автомобиля зоне.
При необходимости замены реле запуска двигателя в моторном отсеке важно отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электрооборудования.
Расположение реле в моторном отсеке облегчает проверку и оперативную замену без необходимости разборки салона или других узлов автомобиля.
Как определить реле запуска среди других реле и предохранителей
Реле запуска двигателя на ВАЗ 2114 находится в монтажном блоке под капотом, который содержит несколько реле и предохранителей. Для точной идентификации следует обратить внимание на маркировку и расположение компонентов.
На корпусе реле запуска обычно нанесена маркировка с цифрами и буквами: например, «КЗ», «Ст» или «Реле стартера». Часто присутствует обозначение 12В и номинальный ток 30-40А.
По размеру реле запуска выделяется среди других: оно крупнее и имеет 4 или 5 контактов. Количество контактов и их расположение соответствует электрической схеме запуска двигателя.
В моторном отсеке монтажный блок имеет схему на внутренней стороне крышки, где указано расположение каждого реле. Сопоставляя расположение и маркировку, можно безошибочно найти реле запуска.
Для дополнительной проверки можно использовать тестер или мультиметр. При повороте ключа зажигания на стартер должно подаваться напряжение на клеммы реле запуска. Измерив напряжение на контактах, можно убедиться в его работе.
Если реле не имеет читаемой маркировки, рекомендуется свериться с электрической схемой автомобиля, где указаны номера и позиции реле в монтажном блоке ВАЗ 2114.
Пошаговая инструкция по доступу к реле запуска на ВАЗ 2114
Шаг 1: Откройте капот автомобиля. Зафиксируйте его с помощью штатного упора. Реле запуска расположено в монтажном блоке, находящемся в моторном отсеке с левой стороны рядом с аккумулятором.
Шаг 2: Отсоедините клемму «минус» с аккумуляторной батареи, чтобы исключить короткое замыкание при работе с электросистемой. Используйте ключ на 10 мм для ослабления зажима.
Шаг 3: Найдите крышку монтажного блока. Она представляет собой черный пластиковый кожух с защёлками по краям. Аккуратно подденьте защёлки пальцами или плоской отвёрткой и снимите крышку.
Шаг 4: Осмотрите внутренности монтажного блока. Реле запуска – это прямоугольный элемент серого или чёрного цвета, чаще всего расположенный в правой верхней части блока (ориентируйтесь по маркировке 90.3747 или по схеме, наклеенной на внутренней стороне крышки блока).
Шаг 5: Аккуратно извлеките реле из разъёма. Потяните строго вверх, без перекосов, чтобы не повредить контакты. При необходимости воспользуйтесь тонкогубцами, но не прилагайте чрезмерных усилий.
Шаг 6: При необходимости замены установите новое реле с аналогичной маркировкой и номиналом. Убедитесь в плотности посадки в разъём.
Шаг 7: Верните крышку на место, установите клемму аккумулятора и проверьте запуск двигателя. Если всё сделано правильно, система запуска будет функционировать корректно.
Особенности конструкции реле запуска для ВАЗ 2114
Реле запуска двигателя на ВАЗ 2114 представляет собой электромеханическое устройство, предназначенное для замыкания цепи питания втягивающего реле стартера. Его конструкция адаптирована под особенности электрооборудования семейства «Самара-2» и рассчитана на работу в условиях повышенных вибраций и температурных перепадов.
- Корпус реле выполнен из термостойкого пластика, устойчивого к воздействию моторного масла и влаги.
- Внутри находится катушка с медной обмоткой, управляющая подвижной контактной группой. Напряжение срабатывания – 12 В.
- Контактная группа изготовлена из легированной меди с добавками серебра для снижения потерь и предотвращения подгорания.
- Конструкцией предусмотрена пружина возврата, обеспечивающая стабильное размыкание цепи при снятии управляющего напряжения.
Частой особенностью является маркировка на корпусе – она указывает на схему подключения, допустимую силу тока (до 30 А) и производителя. В оригинальных реле производства «КЗАЭ» или «ЭМИ» предусмотрены защитные элементы от перенапряжений, такие как диод или варистор внутри корпуса.
Установка возможна только в одном положении, что исключает ошибочное подключение. Срок службы качественного реле – не менее 50 000 циклов срабатывания при соблюдении условий эксплуатации.
Диагностика неисправности реле запуска на ВАЗ 2114
Первичный признак неисправности реле запуска – отсутствие характерного щелчка при повороте ключа в положение «Старт». Если стартер не срабатывает, но аккумулятор заряжен и остальные системы работают, необходимо проверить именно реле запуска.
Перед началом диагностики обесточьте бортовую сеть, отключив минусовую клемму аккумулятора. Реле запуска на ВАЗ 2114 расположено в монтажном блоке под капотом, ближе к правому крылу автомобиля. Обычно оно обозначено маркировкой K1 или аналогичной, в зависимости от ревизии блока.
Первый этап – проверка контактов. Окисление или слабый прижим клемм могут вызывать нестабильную работу реле. Очистите контакты и убедитесь в надежности соединений.
Дополнительно стоит проверить наличие управляющего напряжения на колодке при повороте ключа зажигания. При его отсутствии возможна неисправность в проводке, контактной группе замка или в цепи предохранителя.
В случае, если реле работает исправно вне системы, но стартер всё равно не запускается, причиной может быть плохой контакт в монтажном блоке, повреждение дорожек либо обрыв сигнальной цепи.
Замена реле запуска двигателя: где купить и как подобрать
Для замены реле запуска двигателя на ВАЗ 2114 подходит изделие с маркировкой 90.3747 или его аналоги. Это четырехконтактное реле, рассчитанное на напряжение 12 В и рабочий ток до 30 А. Установка реле с отличающимися характеристиками может привести к сбоям в работе стартера или перегреву контактов.
Проверенные производители: Автоэлектрика (г. Калуга), БелОМО (Республика Беларусь), StartVolt и Пекар. Избегайте дешевых безымянных реле – их ресурс часто не превышает нескольких месяцев. Оптимальный вариант – покупка в специализированных магазинах автозапчастей, где можно проверить реле по каталожному номеру и уточнить совместимость.
Онлайн-магазины, предлагающие оригинальные и качественные аналоги: Exist, Emex, AvtoPro, Автодок. При заказе через интернет сверяйте артикул с данными на старом реле или технической документацией автомобиля – это поможет избежать ошибки.
Запасной элемент лучше иметь в бардачке, особенно при эксплуатации автомобиля в условиях повышенной влажности или перепадов температур, поскольку реле запуска – один из наиболее уязвимых элементов в электрической цепи запуска двигателя.
Советы по безопасному снятию и установке реле запуска
Перед началом работ обязательно отключите клемму «минус» с аккумулятора, чтобы исключить риск короткого замыкания. Даже при снятии реле, не связанного напрямую с цепью зажигания, питание на реле может оставаться, если этого не сделать.
Реле запуска на ВАЗ 2114 расположено в монтажном блоке под капотом или, в некоторых модификациях, под приборной панелью. Перед демонтажем убедитесь, что вы точно определили нужный элемент – маркировка на корпусе и сравнение с электросхемой исключат ошибку.
Извлекать реле следует аккуратно, без рывков. Используйте пластиковый съёмник или тонкий плоский инструмент с изоляцией, чтобы не повредить соседние элементы. Захватывать реле желательно у основания, не за провода и не за корпус крышки – это может привести к внутренним повреждениям контактов.
Перед установкой нового реле убедитесь, что оно подходит по параметрам: номинальный ток, форма контактов и тип подключения должны соответствовать заводским характеристикам. Рекомендуется использовать оригинальные или проверенные аналоги от известных производителей (например, Kaluga или Энергомаш).
После установки реле проверьте его посадку – корпус должен плотно входить в гнездо без перекосов. Затем подключите аккумулятор и убедитесь в корректной работе системы запуска. Если стартер не срабатывает или работает с задержкой, проверьте фиксацию реле и контактную группу разъема.
Вопрос-ответ:
Где именно находится реле запуска двигателя на ВАЗ 2114?
Реле запуска двигателя на ВАЗ 2114 расположено в монтажном блоке под капотом автомобиля, с левой стороны ближе к стойке амортизатора. Оно находится рядом с другими реле и предохранителями. Чтобы получить доступ, необходимо снять крышку блока и ориентироваться по схеме, нанесённой на внутреннюю сторону крышки.
Как отличить реле запуска от других реле в блоке?
Реле запуска обычно имеет маркировку или обозначение, соответствующее его функции, например, «РС702» или «113.3747». На схемах оно указано как реле стартера. Также его можно отличить по характерному щелчку при повороте ключа зажигания в положение запуска. Если сомневаетесь, лучше воспользоваться схемой подключения автомобиля или документацией к конкретной модификации.
Можно ли заменить реле запуска самостоятельно и какие инструменты понадобятся?
Да, заменить реле запуска можно самостоятельно. Для этого достаточно иметь плоскую отвёртку для снятия крышки монтажного блока. Само реле вынимается вручную, без применения специальных инструментов. При установке нового реле нужно убедиться, что его характеристики соответствуют оригинальному элементу по току и напряжению.
Какие признаки указывают на неисправность реле запуска на ВАЗ 2114?
Основные признаки: стартер не срабатывает при повороте ключа, но остальные системы работают (например, загорается приборная панель); слышен одиночный щелчок реле, но стартер не крутит; запуск возможен только с замыканием напрямую через втягивающее реле. Иногда неисправность сопровождается периодическим срабатыванием стартера, что указывает на залипание контактов реле.
