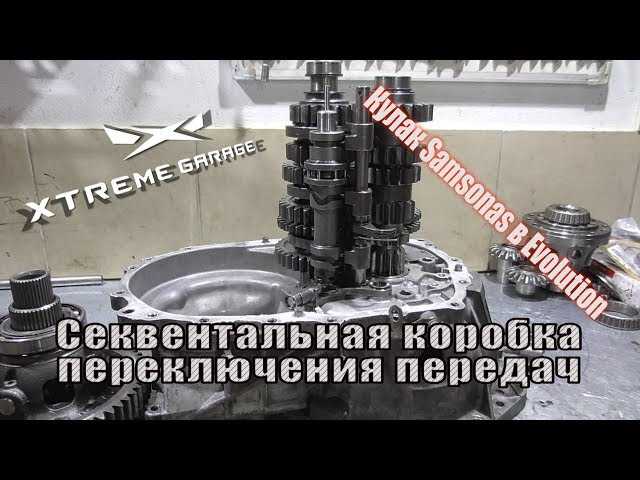

Секвентальная коробка передач что это такое

Секвентальная коробка передач представляет собой трансмиссию, в которой переключение скоростей осуществляется последовательно вверх или вниз без возможности пропуска передачи. Такой механизм используется в большинстве мотоциклов, спортивных автомобилей и гоночных болидов благодаря высокой скорости переключений и минимальной потере мощности.

Конструкция секвентальной коробки включает барабан выбора передач, вилки переключения и ряд шестерён постоянного зацепления. Переключение осуществляется вращением барабана, который посредством кулачков сдвигает вилки и включает соответствующую передачу. В отличие от классической механики, синхронизаторы в секвентальной трансмиссии отсутствуют, что снижает инерцию и ускоряет работу механизма.

При эксплуатации секвентальной коробки необходимо учитывать отсутствие системы защиты от ошибочного выбора передачи. Переключение выполняется рычагом или подрулевыми лепестками, при этом водитель обязан чётко соблюдать обороты двигателя и загрузку трансмиссии, чтобы избежать повреждений зубчатых пар.

Секвентальная трансмиссия рекомендована для автомобилей, где приоритетом являются мгновенные отклики и эффективность передачи крутящего момента. Установка таких коробок требует замены механизма выбора передач и перенастройки блока управления двигателем под особенности работы секвентального узла.

Чем секвентальная коробка отличается от классической механики

Секвентальная коробка передач отличается от классической механической трансмиссии отсутствием свободного выбора любой передачи. В ней водитель может переключать передачи только последовательно вверх или вниз, без возможности перескочить с первой сразу на третью или с четвёртой на вторую, как это реализовано в стандартной механике.

Конструкция секвентальной КПП предусматривает использование кулачковых или собачковых муфт вместо синхронизаторов. Это сокращает время переключения и уменьшает потери мощности, однако делает переключения более жёсткими. В классической механике передачи соединяются через синхронизаторы, которые выравнивают скорости валов, обеспечивая плавность и снижая нагрузку на элементы трансмиссии.

Управление секвентальной коробкой осуществляется рычагом, который двигается вперёд или назад без схемы Н-образного типа. В классической механике водитель выбирает передачи, перемещая рычаг в разные плоскости, что требует большей координации движений и времени на включение передачи.

Секвентальная КПП применяется преимущественно в автоспорте и мотоциклах, где критична скорость смены передач, а классическая механика остаётся оптимальной для гражданских автомобилей благодаря плавности работы, меньшему шуму и ресурсоёмкости узлов.

Как устроен механизм переключения секвентальной коробки

Механизм переключения секвентальной коробки основан на кулачковом или барабанном селекторе, который управляет движением вилок выбора передач. Барабан имеет специальные винтовые пазы, преобразующие его вращение в линейное перемещение вилок, ответственных за включение той или иной передачи.

Каждый паз барабана соответствует одной вилке. При повороте барабана паз перемещает штифт вилки по заданной траектории, обеспечивая чёткое включение передачи без возможности ошибки. Вращение барабана осуществляется через зубчатый сектор и тягами от рычага переключения или с помощью пневматического привода в спортивных версиях.

Для уменьшения усилий используется механизм храпового типа, фиксирующий каждое положение передачи. Это исключает необходимость искать нейтраль или промежуточные позиции, как в классической механике.

В конструкции предусмотрены фиксаторы положения барабана, которые удерживают выбранную передачу при вибрациях и ударах. В гоночных коробках дополнительно устанавливается система быстрого возврата рычага в исходное положение для мгновенного последующего переключения.

Такая компоновка обеспечивает минимальные зазоры и прямую кинематическую связь между рычагом и механизмом выбора, благодаря чему время переключения сокращается до 40–60 мс в зависимости от типа привода и калибровки системы.

Принцип работы кулачкового барабана в секвентальной коробке

Кулачковый барабан в секвентальной коробке выполняет функцию координатора переключений, обеспечивая последовательную смену передач без возможности пропуска ступеней. Барабан представляет собой цилиндр с точно выточенными канавками сложной формы, которые задают траекторию движения вилок переключения.

При вращении барабана за счет перемещения рычага переключения его канавки направляют ролики, закрепленные на вилках. Эти вилки перемещают муфты включения передач по валу, обеспечивая четкое зацепление синхронизаторов или зубчатых муфт с выбранной шестерней.

Форма канавок рассчитана так, чтобы движение вилок происходило с минимальным сопротивлением и исключало одновременное включение двух передач. Геометрия пазов барабана определяет порядок переключений, обеспечивая постоянное направление усилия при движении рычага вверх или вниз.

В современных секвентальных коробках барабан изготавливается с высокой точностью из легированных сталей или алюминиевых сплавов с твердой анодировкой, что исключает износ при высоких нагрузках. При сборке необходимо контролировать положение барабана относительно вилок для исключения ошибок включения передач и преждевременного износа пазов.

В гоночных применениях барабан часто оснащается микровыключателями или датчиками положения для передачи данных в ECU с целью настройки отсечки зажигания и быстрого переключения без сцепления. Это позволяет минимизировать потери времени при смене передач и повысить надежность работы трансмиссии на высоких оборотах.

Роль сервоприводов и пневмосистемы в секвентальной трансмиссии

В секвентальной коробке передач сервоприводы и пневмосистемы обеспечивают быстрое и точное переключение передач без участия водителя в процессе разрыва крутящего момента. Сервоприводы, как правило, применяются в виде электромеханических или гидравлических актуаторов, управляющих кулачковым барабаном или вилками переключения. Их основная задача – перемещать элементы механизма в строго заданной последовательности и с высокой скоростью, что особенно важно при работе двигателя на высоких оборотах.

Пневмосистема, подключенная к секвентальной трансмиссии, включает ресивер, пневматический клапан и магистрали сжатого воздуха. При подаче сигнала блок управления открывает клапан, воздух поступает в пневмоцилиндр, который передает усилие на механизм переключения. Такая схема уменьшает время переключения до 20-40 миллисекунд в зависимости от настроек блока управления и давления в системе.

Для стабильной работы пневмосистемы необходимо поддерживать давление не ниже 6-8 бар, использовать осушитель воздуха во избежание конденсата и регулярно проверять герметичность магистралей. При использовании сервоприводов рекомендуется проверять целостность электрических разъемов и корректность калибровки положения штоков, так как неправильная настройка снижает ресурс коробки и ухудшает точность переключений.

Сочетание сервоприводов и пневмосистемы позволяет реализовать режим flat shift и автоматическую перегазовку при понижении, сохраняя устойчивость автомобиля при входе в поворот и снижая нагрузку на синхронизаторы и зубчатые передачи.

Как происходит переключение передач без сцепления

Переключение передач без использования сцепления в секвентальной коробке достигается за счет работы автоматизированной системы управления переключением, пневмо- или электроприводов и особенностей конструкции коробки. Механизм реализует переключение без разрыва потока мощности при разгрузке шестерен в момент переключения.

Основные этапы переключения без сцепления:

1. Система управления считывает сигнал от датчика положения рычага или подрулевого переключателя.
2. Управляющий блок отправляет команду на мгновенное уменьшение подачи топлива или отсечку зажигания (ignition cut) на несколько миллисекунд.
3. В момент кратковременной разгрузки крутящего момента сервопривод или пневмопривод смещает кулачковый барабан, который через вилки переставляет муфту включения передачи.
4. После завершения переключения блок управления восстанавливает подачу топлива или зажигание.

Такая технология обеспечивает:

• Минимальное время переключения (20-50 мс в гоночных системах).
• Отсутствие необходимости выключать сцепление при каждом переключении.
• Снижение износа муфт за счет точного момента отсечки мощности.

Для настройки секвентальной трансмиссии без сцепления рекомендуется:

• Согласовать параметры отсечки зажигания или подачи топлива с характеристиками двигателя и коробки.
• Регулярно проверять состояние сервоприводов и механизмов переключения на предмет износа.
• Использовать только рекомендованные программные калибровки блока управления.

Переключение без сцепления повышает эффективность трансмиссии при эксплуатации на треке и в профессиональных гоночных дисциплинах, обеспечивая стабильность работы при высоких нагрузках.

Основные неисправности секвентальной коробки и их причины

Вторая распространённая неисправность – отказ сервоприводов или пневмосистемы переключения. При снижении давления в пневмолиниях либо износе уплотнений сервоприводы начинают срабатывать с задержкой или не возвращаются в исходное положение. Это приводит к неполному включению передачи и перегрузке механизма барабана переключения.

Также встречаются поломки кулачкового барабана. Износ кулачковых дорожек или роликов вилок приводит к заеданиям при переключении. Передачи включаются рывками, а в критичных случаях коробка полностью блокируется в одной передаче.

Причиной некорректной работы может быть износ или повреждение тросов управления в механических секвентальных системах. При растяжении троса передача включается не полностью, усиливается нагрузка на синхронизаторы и элементы фиксации.

Отдельную группу неисправностей составляют проблемы с управляющей электроникой в роботизированных секвентальных коробках. Сбои блока управления приводят к хаотичному выбору передач, отсутствию отклика на команды и аварийному режиму работы трансмиссии.

Для предупреждения данных неисправностей необходимо контролировать чистоту пневмолиний, своевременно обслуживать сервоприводы, проверять состояние кулачкового барабана и соблюдать регламент замены трансмиссионного масла с учетом высоких нагрузок в работе секвентальной коробки.

Особенности обслуживания и настройки секвентальной трансмиссии

Секвентальная коробка передач требует регулярного технического обслуживания с учетом высоких нагрузок и малых допусков. Несвоевременное ТО снижает ресурс механизма и повышает риск отказа при работе в гоночных или спортивных режимах.

• Масло в секвентальной трансмиссии меняется каждые 500-1000 км пробега при эксплуатации на треке. Для трек-дней и шоссейной эксплуатации рекомендуются масла класса 75W-90 GL-5 с допуском производителя коробки.
• Фильтрация масла выполняется сменным картриджем или сетчатым фильтром, который очищается каждые 1-2 смены масла для контроля стружки от износа шестерен и синхронизаторов.
• После каждой гонки проверяются тяги переключения, приводы сервоприводов, крепления датчиков селектора и концевых выключателей.
• Часто требуется регулировка пневмосистемы (при наличии air-shift) – проверяется давление в магистрали (обычно 6-8 бар) и скорость срабатывания клапанов.

Настройка секвентальной коробки заключается в калибровке системы переключения передач и сервоприводов под конкретные обороты двигателя и момент отката акселератора.

1. Настраиваются обороты cut-off при включении передачи для минимального времени переключения без пробуксовки сцепления.
2. Проверяется точка включения каждой передачи по датчику положения барабана для предотвращения неполного зацепления зубьев.
3. Регулируется работа сервоприводов по времени хода и обратного отката, чтобы исключить ударные нагрузки на шестерни и валы.

При любом постороннем шуме, затрудненном включении или вибрациях необходимо сразу проводить дефектовку механизма. Игнорирование малейших отклонений приводит к поломке барабана выбора передач, вилок и шестерен, которые не подлежат восстановлению.

Вопрос-ответ:

Чем секвентальная коробка отличается от классической механической?

Основное отличие в способе переключения. В классической механике водитель выбирает передачу вручную, двигая рычаг по H-образной схеме. В секвентальной коробке передачи включаются последовательно вверх или вниз без возможности пропуска, что ускоряет процесс и исключает ошибочные переключения. Такой тип трансмиссии часто применяется в мотоспорте и трековых автомобилях, где требуется минимальное время переключения.

Как работает механизм переключения в секвентальной коробке?

В секвентальной трансмиссии используется кулачковый барабан с пазами, которые направляют вилки переключения. При движении рычага вперед или назад вращается барабан, который точно позиционирует вилки, включающие нужную передачу. Такая система исключает одновременное включение нескольких передач и повышает надежность переключения на высоких оборотах.

Можно ли использовать секвентальную коробку в повседневной эксплуатации?

Технически возможно, однако она менее комфортна в городе по сравнению с автоматической или классической механической трансмиссией. Секвентальная коробка настроена на быстрое и жесткое переключение, без плавности, что подходит для трека, но создает дискомфорт при спокойной езде и частых остановках в пробках.

Почему в секвентальной коробке можно переключать передачи без сцепления?

Переключение без сцепления становится возможным за счет применения сервоприводов или пневмосистемы, которые в момент переключения сбрасывают нагрузку с зубьев шестерен. Кроме того, синхронизация оборотов двигателя и коробки выполняется автоматически, благодаря чему отсутствует необходимость ручного выжима сцепления при смене передачи.

Как обслуживается секвентальная трансмиссия?

Обслуживание секвентальной коробки включает регулярную замену масла, проверку работы сервоприводов, состояние кулачкового барабана и вилок переключения. Также проводится ревизия пневмосистемы или гидроблока, если коробка оснащена такими приводами. Все работы требуют квалификации, так как некорректная регулировка или заливка неподходящего масла может привести к заеданию механизма и ускоренному износу деталей.

Почему секвентальная коробка передач считается предпочтительной в автоспорте?

Секвентальная коробка передач используется в автоспорте благодаря способности переключаться значительно быстрее, чем классическая механическая трансмиссия. Конструкция предусматривает кулачковый барабан и тяговые вилки, которые исключают возможность выбора неправильной передачи. В гонках это критично для сокращения времени разгона и стабильности автомобиля при торможении и разгоне. Кроме того, рычаг переключения имеет простое линейное движение без необходимости «рисовать» H-образный шаблон, что снижает нагрузку на пилота при интенсивной работе на треке.

Можно ли использовать секвентальную трансмиссию в гражданских автомобилях и какие есть ограничения?

Секвентальная трансмиссия устанавливается в гражданские автомобили крайне редко. Основная причина – конструкция ориентирована на короткие спортивные дистанции. Она предполагает повышенные нагрузки на узлы и требует частого обслуживания. Такие коробки плохо подходят для повседневной эксплуатации: при низких оборотах и плавной езде они могут работать жёстко, а ресурс компонентов уменьшается при постоянном движении в городском режиме. Кроме того, стоимость установки и обслуживания значительно превышает аналогичные затраты на классическую механику или автомат.
