Электронная стояночная тормозная система (EPB) в автомобилях Toyota представляет собой механизм, который заменяет традиционный рычаг ручного тормоза на кнопку, активирующую электропривод. Такая конструкция используется, например, в моделях Toyota Camry XV70, RAV4 XA50, Corolla E210 и других. EPB работает в связке с блоком управления ABS и электромеханическими актуаторами на задних тормозных суппортах.
Включение тормоза происходит за счёт подачи сигнала от кнопки к блоку управления, который активирует электродвигатели, вращающие червячный механизм. Этот механизм сжимает тормозные колодки, фиксируя колёса. Отключение происходит в обратном порядке – двигатель освобождает колодки. Управление системой возможно не только вручную, но и автоматически: например, при постановке селектора АКПП в режим «P» или при активации функции Auto Hold.
Для корректной работы EPB критично соблюдать ряд условий. Напряжение аккумулятора должно быть не ниже 11 В. При падении питания возможно некорректное срабатывание или отказ системы. Кроме того, при замене тормозных колодок требуется перевод суппортов в сервисный режим с помощью диагностического оборудования или соответствующей процедуры в меню автомобиля. Пренебрежение этим требованием приводит к поломке редуктора привода.
Обслуживание системы EPB требует регулярной проверки состояния колодок, чистоты направляющих суппортов и герметичности пыльников. При появлении ошибок в системе рекомендуется считать коды неисправностей с помощью сканера Techstream или его аналогов. Использование неоригинальных компонентов также способно нарушить корректность работы – особенно в случае с приводами и блоками управления.
Что такое электронный стояночный тормоз EPB в автомобилях Toyota
Электронный стояночный тормоз (EPB) в автомобилях Toyota представляет собой систему, которая заменяет традиционный механический рычаг или ножную педаль. Привод тормозных механизмов осуществляется с помощью электромоторов, встроенных в суппорты задних колёс. Активация и деактивация тормоза производится кнопкой на центральной консоли.
Система EPB тесно интегрирована с электронным блоком управления кузовной электроникой (BCM) и взаимодействует с ABS и VSC. При активации кнопки подаётся сигнал на электроприводы, которые механически зажимают тормозные колодки. При отключении зажим ослабляется, и колодки возвращаются в исходное положение.
Особенность EPB в Toyota – наличие функции Auto Hold, удерживающей автомобиль на месте при остановке, что удобно в пробках и на уклонах. После нажатия на педаль газа тормоз автоматически отпускается. Также реализована возможность автоматического включения EPB при глушении двигателя.
В отличие от аналогов с тросовым приводом, конструкция EPB в Toyota исключает элементы, подверженные растяжению и замерзанию. Это повышает надёжность в условиях отрицательных температур. При этом критически важно регулярно обслуживать тормозные суппорты и контролировать состояние направляющих и пыльников, так как загрязнение механизма может привести к сбоям в работе электроприводов.
При замене тормозных колодок требуется использование диагностического оборудования или специальных процедур через бортовую систему для перевода суппортов в сервисный режим. Пренебрежение этим требованием может привести к повреждению электроприводов или заклиниванию механизма.
Какие компоненты входят в состав системы EPB
Исполнительные механизмы представляют собой электромоторы, встроенные в суппорты задних тормозов. Они обеспечивают механическое сжатие колодок при активации стояночного режима. В отличие от классического ручника с тросовым приводом, здесь отсутствует физическая связь между салоном и тормозным механизмом.
Электронный блок управления анализирует сигналы от водителя, блока ABS, блока управления коробкой передач и датчиков скорости. На основании этих данных он принимает решение о включении или выключении стояночного тормоза. ECU также контролирует корректность работы всех элементов EPB и может фиксировать ошибки при неисправности исполнительных узлов или потере связи по шине.
Кнопка включения тормоза обычно располагается рядом с рычагом коробки передач. Она подаёт сигнал на ECU, после чего запускается процедура включения или отключения тормоза. В ряде моделей Toyota используется автоудержание (Auto Hold), связанное с EPB и активирующее тормоз при остановке без участия водителя.
Система включает в себя и набор датчиков: положения стояночного тормоза, усилия зажатия, состояния переключения коробки передач и положения педали тормоза. Эти данные необходимы для безопасной и корректной работы EPB в разных режимах, в том числе при автоматическом активации во время стоянки.
Все компоненты системы EPB объединены через CAN-шину, что позволяет синхронизировать работу тормоза с другими модулями автомобиля, включая ABS, VSC и трансмиссию. Такой подход обеспечивает точное управление тормозным усилием и повышает надёжность в условиях реальной эксплуатации.
Как работает EPB при включении и выключении зажигания
При включении зажигания блок управления EPB активируется и начинает самотестирование. Проверяются цепи привода стояночного тормоза, состояние датчиков положения и исправность исполнительных механизмов. Если система не обнаруживает неисправностей, она переходит в режим ожидания команды на снятие или установку тормоза.
Если стояночный тормоз был активирован до выключения зажигания, система сохраняет это состояние. При следующем запуске двигателя тормоз остаётся затянутым до тех пор, пока водитель не подаст команду на его снятие, либо не начнёт движение, если активирована функция автоматического отпуска.
При выключении зажигания EPB анализирует состояние автомобиля. Если рычаг селектора находится в положении «P» и система не зафиксировала движение, тормоз остаётся затянутым или активируется автоматически, если он был отпущен. Это предотвращает самопроизвольное скатывание.
На моделях с функцией Auto Hold система также может взаимодействовать с EPB: после выключения зажигания EPB затягивается принудительно, независимо от текущего состояния Auto Hold, что обеспечивает безопасную стоянку.
Рекомендуется не отключать аккумулятор и не подавать питание на блок EPB в момент активации или деактивации зажигания, чтобы избежать сбоев в синхронизации и возможного повреждения актуаторов тормозного привода.
Роль электронных блоков и датчиков в работе EPB
Электронный стояночный тормоз в автомобилях Toyota управляется через интеграцию нескольких электронных блоков и датчиков, каждый из которых выполняет строго определённую функцию. Их слаженное взаимодействие обеспечивает точное включение и выключение тормозного механизма, а также контроль за состоянием системы в реальном времени.
- Блок управления EPB (EPB-ECU): отвечает за анализ входящих сигналов от датчиков и выдачу управляющих команд на электромеханический привод стояночного тормоза. Связан с другими модулями автомобиля через шину CAN.
- Датчик положения рычага селектора АКПП: передаёт сигнал о текущем режиме трансмиссии. В режимах «P» и «N» EPB может быть автоматически активирован или деактивирован.
- Датчик скорости вращения колёс: используется для определения момента полной остановки автомобиля перед автоматическим включением тормоза. Эти данные также участвуют в логике аварийного торможения.
- Блок ABS/VSC: предоставляет EPB-ECU данные о динамике движения, ускорениях и распределении тормозного усилия. При неисправности этого блока функция EPB может быть ограничена.
- Датчик положения педали тормоза: позволяет системе определить, удерживается ли педаль, что необходимо для активации или деактивации EPB в определённых режимах работы.
- Блок контроля наклона кузова (опционально): используется в некоторых моделях для автоматического удержания автомобиля на уклоне (функция Auto Hold).
Для корректной работы EPB требуется постоянная синхронизация между этими компонентами. При диагностике системы рекомендуется:
- Проверять наличие ошибок в EPB-ECU через сканер с поддержкой протоколов Toyota.
- Убедиться в целостности сигнальных проводов от датчиков к блоку управления.
- Проверять корректность калибровки датчиков положения и уровня напряжения в системе питания.
Нарушение работы любого из перечисленных элементов может привести к блокировке функции EPB или к её некорректной работе. Поддержание исправного состояния всех компонентов – ключевой фактор стабильной работы системы.
Чем отличается EPB от традиционного ручного тормоза
В системе EPB (Electronic Parking Brake) усилие для удержания автомобиля на месте создаётся электромеханическим приводом, в то время как в традиционном ручнике используется трос и рычаг, напрямую воздействующий на тормозной механизм. EPB активируется нажатием кнопки, а не рычага, и контролируется электронным блоком, что позволяет интеграцию с другими системами автомобиля.
Одним из ключевых отличий является возможность автоматического включения и отключения тормоза. В Toyota EPB срабатывает при остановке двигателя и автоматически отпускается при начале движения, что снижает вероятность ошибок со стороны водителя. У механического ручного тормоза такой функции нет: его необходимо включать и выключать вручную.
EPB использует датчики положения и усилия, чтобы контролировать состояние тормозного механизма и обеспечивать стабильное удержание даже на уклоне. Тросовый ручник подвержен растяжению и износу, что снижает его эффективность и требует регулярной регулировки.
Система EPB может быть связана с функцией Auto Hold, которая удерживает автомобиль в неподвижном состоянии при остановке, и с системой помощи при трогании в гору. Традиционный ручной тормоз не поддерживает таких функций, ограничиваясь только механической фиксацией колёс.
С точки зрения обслуживания, EPB требует компьютерной диагностики при ремонте или замене компонентов, особенно при замене колодок. Механический ручник обслуживается проще, но требует периодического подтягивания троса и проверки состояния рычага и креплений.
Электронный стояночный тормоз интегрируется в архитектуру CAN-шины и может взаимодействовать с системой стабилизации и ABS. Механический тормоз изолирован от других систем и не передаёт данные в электронные блоки управления.
Типичные неисправности EPB и способы диагностики
Частая проблема – некорректное срабатывание или полное отсутствие действия стояночного тормоза. Это может быть вызвано износом электромоторов или механических компонентов привода. Для проверки состояния электромоторов используют диагностический сканер с поддержкой протокола CAN, фиксируя ошибки привода и анализируя ток потребления.
Ошибка датчика положения рычага EPB приводит к неправильной информации о статусе тормоза. Диагностика осуществляется с помощью специализированного ПО, считывающего данные с блока управления и проверяющего корректность сигналов с датчиков. При выявлении несоответствий требуется проверка проводки и замена неисправных сенсоров.
Иногда наблюдается залипание тормозных колодок, вызванное коррозией или попаданием грязи. Для выявления проводят визуальный осмотр и проверяют ходовые характеристики тормозных механизмов. Рекомендуется очистка и смазка узлов, при необходимости – замена колодок.
Отказ электронного блока управления EPB проявляется в невозможности активации или отключения стояночного тормоза. Диагностика включает сканирование на наличие кодов ошибок, проверку питания и заземления блока. При выявлении повреждений модуля его заменяют с последующей адаптацией через диагностический инструмент.
Для полной диагностики системы EPB применяют многофункциональные сканеры Toyota Techstream, которые позволяют считывать ошибки, контролировать состояние исполнительных механизмов и выполнять калибровку после ремонта.
Вопрос-ответ:
Что такое система EPB в автомобилях Toyota и как она функционирует?
EPB — это электронный стояночный тормоз, который заменяет традиционный рычаг или педаль ручного тормоза. В Toyota система управляет тормозными механизмами задних колёс через электропривод. Водитель активирует тормоз нажатием кнопки, после чего блок управления подаёт команду электромотору, который затягивает тормозные колодки. Это обеспечивает фиксацию автомобиля на месте без использования механического рычага.
Какие преимущества имеет EPB по сравнению с классическим ручным тормозом?
EPB позволяет освободить пространство в салоне за счёт отсутствия рычага, упрощает эксплуатацию — не нужно прилагать физические усилия для постановки на стояночный тормоз. Также система автоматически регулирует усилие затяжки, снижая риск неправильного срабатывания. В некоторых моделях Toyota EPB интегрирован с другими системами, например, с ассистентом старта в гору, что облегчает трогание на подъёме.
Какие сигналы или индикаторы на панели приборов связаны с работой EPB?

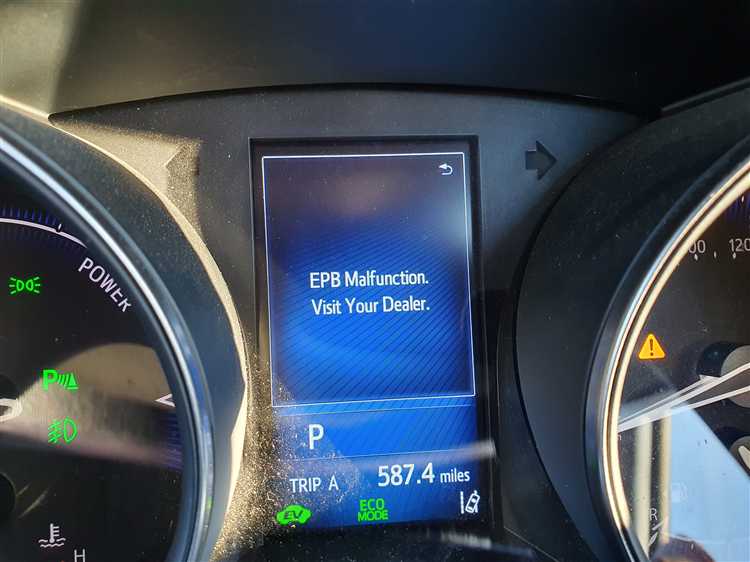

При активации EPB на панели загорается специальная пиктограмма, обычно изображающая букву «P» в круге или скобках. Если система обнаруживает неисправность, индикатор может мигать или оставаться включённым, сопровождаясь звуковым сигналом. В некоторых случаях вместе с индикатором появляется текстовое сообщение, указывающее на необходимость проверки тормозной системы.
Как проводится диагностика и техническое обслуживание системы EPB в Toyota?
Диагностика включает проверку электронных блоков управления и состояния электроприводов с помощью специального диагностического оборудования. Кроме того, проверяется износ тормозных колодок и правильность натяжения тросов (если они есть). Обслуживание предполагает очистку и смазку механизмов, а также обновление программного обеспечения блока управления при необходимости. Рекомендуется проводить проверку EPB при плановом техническом обслуживании или при появлении признаков некорректной работы.
