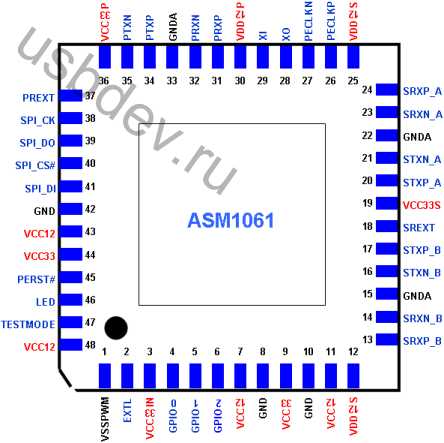

Контроллер Asmedia ASM1061 представляет собой двухпортовый SATA-III контроллер, часто используемый для расширения числа доступных портов SATA на материнской плате. Он подключается через интерфейс PCI Express x1 или x2 и обеспечивает пропускную способность до 6 Гбит/с на каждый порт, что позволяет использовать его как с жёсткими дисками, так и с SSD без значительного падения скорости.
Микросхема поддерживает стандарт AHCI, что обеспечивает совместимость с большинством операционных систем без необходимости установки дополнительных драйверов. В системах на базе Windows 10 и Linux контроллер, как правило, определяется автоматически. При работе с Windows 7 может потребоваться ручная установка драйвера, доступного на сайте производителя.
Asm1061 не поддерживает функции RAID, что следует учитывать при выборе решения для отказоустойчивого хранилища. Однако в задачах, где требуется просто добавить один или два дополнительных накопителя, он остаётся надёжным и стабильным вариантом. Устройства с этим чипом часто устанавливаются в NAS-сборки, бюджетные рабочие станции и домашние сервера.
Для максимальной производительности рекомендуется использовать контроллер в слоте PCIe, подключённом напрямую к процессору или через скоростной хаб, исключая медленные линии чипсета. Также важно обеспечить хорошее охлаждение, так как при активной передаче данных микросхема может нагреваться выше 60 °C.
Совместимость Asm1061 с материнскими платами и операционными системами
Контроллер Asmedia ASM1061 совместим с материнскими платами, имеющими свободный слот PCI Express x1, x4, x8 или x16. Устройство использует интерфейс PCIe 2.0, обеспечивая пропускную способность до 5 Гбит/с на линию. Для стабильной работы важно, чтобы в BIOS была отключена опция «CSM» или включена поддержка legacy-режима, особенно при установке операционных систем, не поддерживающих загрузку через UEFI.
Asm1061 распознаётся без установки дополнительных драйверов в большинстве современных версий Windows, начиная с Windows 8. В Windows 7 может потребоваться установка оригинального драйвера от Asmedia, особенно при использовании SSD. В Linux модуль поддержки контроллера включён в ядро начиная с версии 3.9, что обеспечивает корректную работу в большинстве дистрибутивов, включая Debian, Ubuntu, Fedora и Arch. Для FreeBSD поддержка реализована начиная с версии 10.1.
Некорректная работа возможна при использовании старых BIOS или в системах с нестандартной реализацией PCIe. Рекомендуется обновить прошивку материнской платы до актуальной версии перед установкой контроллера. Также стоит учитывать, что в некоторых Mini-ITX системах с ограниченным числом линий PCIe может наблюдаться снижение пропускной способности при одновременной загрузке нескольких устройств.
Контроллер корректно функционирует как с SATA SSD, так и с HDD, включая устройства с поддержкой NCQ и TRIM. Однако горячая замена накопителей может потребовать включения соответствующей опции в BIOS или настройку через ОС. На практике лучшую совместимость показывает оригинальная прошивка от Asmedia без модификаций сторонними производителями адаптеров.
Поддерживаемые типы накопителей и интерфейсы подключения
Контроллер ASM1061 разработан для подключения SATA-устройств через интерфейс PCI Express. Он поддерживает два порта SATA, каждый из которых может работать с накопителями, использующими стандарт SATA I (1,5 Гбит/с), SATA II (3,0 Гбит/с) и SATA III (6,0 Гбит/с). Реальная производительность ограничивается максимальной пропускной способностью PCIe 2.0 x1 – около 500 МБ/с в каждом направлении.
Поддерживаются как жесткие диски (HDD), так и твердотельные накопители (SSD), включая модели с интерфейсом SATA III. Контроллер корректно работает с 2.5″ и 3.5″ устройствами, включая те, что требуют питания от Molex или SATA Power, при условии, что используется внешний источник питания.
Контроллер не предназначен для работы с NVMe-накопителями, использующими протокол PCIe напрямую через разъёмы M.2 или U.2. Также не поддерживаются SAS-накопители, даже при наличии физически совместных разъёмов, поскольку ASM1061 работает исключительно по протоколу SATA.
Для стабильной работы рекомендуется использовать качественные SATA-кабели длиной не более 50 см. Подключение устройств горячей заменой поддерживается, при условии, что это позволяет операционная система и BIOS/UEFI материнской платы.

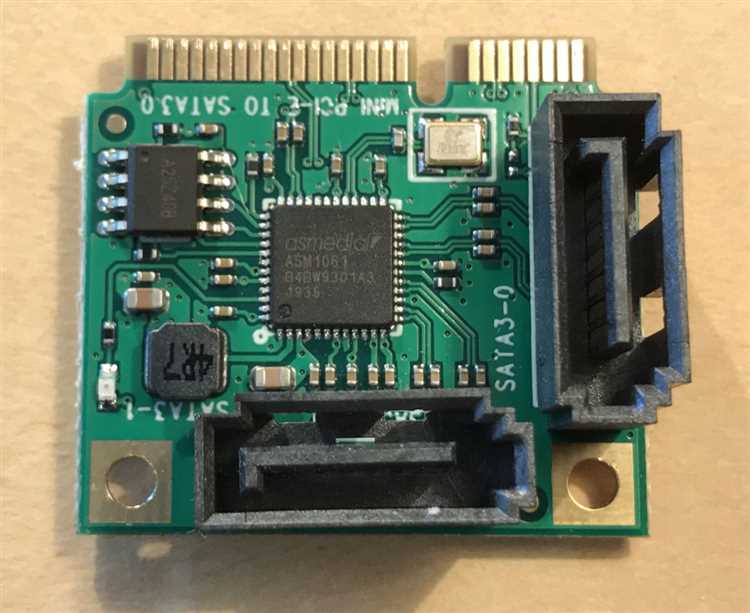

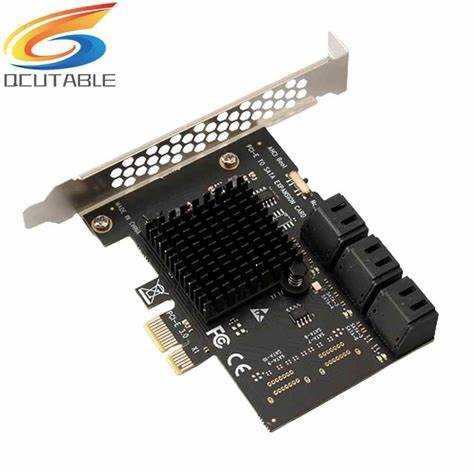

Особенности установки контроллера Asm1061 в системный блок
Контроллер Asm1061 устанавливается в разъём PCI Express x1, однако он также совместим с слотами x4, x8 и x16. Перед установкой следует отключить питание системы и снять боковую крышку корпуса, обеспечив доступ к слотам расширения.
Разъём PCIe x1 чаще всего располагается в верхней части материнской платы, ближе к процессору. Важно выбрать слот с наименьшей вероятностью перекрытия воздушного потока к видеокарте или другим компонентам с активным охлаждением. При установке необходимо плотно вставить плату в слот до характерного щелчка и зафиксировать крепёжным винтом к корпусу.
После физической установки необходимо подключить накопители к портам SATA на плате контроллера. Asm1061 не требует дополнительного питания – все необходимые линии питания и управления передаются через шину PCIe. Однако следует использовать качественные SATA-кабели с надёжной фиксацией во избежание потери сигнала при вибрации корпуса.
После сборки и включения системы необходимо зайти в BIOS/UEFI и убедиться, что контроллер корректно распознан. Он может отображаться в разделе «PCI Devices» или аналогичном. Если контроллер не определяется, стоит попробовать установить его в другой слот или проверить контакты на наличие загрязнений.
Для корректной работы в операционной системе потребуется установка драйвера. В Windows он обычно определяется автоматически, но рекомендуется вручную установить актуальную версию с сайта производителя или с диска, прилагаемого к плате. В Linux поддержка чаще всего обеспечивается модулем ahci, однако в некоторых случаях требуется ручная активация или загрузка дополнительного модуля.
Настройка BIOS и драйверов для работы с Asm1061
Перед началом работы с контроллером Asm1061 необходимо убедиться, что в BIOS включена поддержка режима AHCI. В большинстве случаев это делается в разделе «Storage Configuration» или аналогичном, где нужно выбрать режим работы SATA-портов как AHCI, а не IDE. Если контроллер установлен в отдельный PCIe-слот, его поддержка активируется автоматически, но на старых материнских платах возможна необходимость включения соответствующего параметра в меню «PCIe Settings».
После физической установки контроллера и настройки BIOS требуется установить драйверы. Для Windows 10 и новее поддержка Asm1061 зачастую реализуется на уровне системных драйверов, однако рекомендуется использовать оригинальные драйверы ASMedia. Их можно получить на сайте производителя материнской платы или непосредственно с ресурса ASMedia, выбрав соответствующую версию ОС и архитектуру.
В случае использования Windows Server или старых версий Windows, штатный драйвер может не определять устройство корректно. В такой ситуации необходимо установить INF-файл вручную через диспетчер устройств. Устройство определяется как «ASM106x SATA Controller». После обновления драйвера система потребует перезагрузку.
Для Linux поддержка Asm1061 встроена в ядро начиная с версии 3.x. Устройства, подключенные через этот контроллер, определяются как стандартные SATA-диски. Однако при необходимости можно задать параметры модуля в GRUB, например, с помощью опции `libata.force=noncq` для отключения NCQ на проблемных накопителях.
Рекомендуется регулярно проверять наличие обновлений драйверов, особенно если контроллер используется в серверной системе или при интенсивной нагрузке. Также следует отключить автоматическую установку драйверов Windows при использовании собственных версий, чтобы избежать их замены при обновлениях системы.

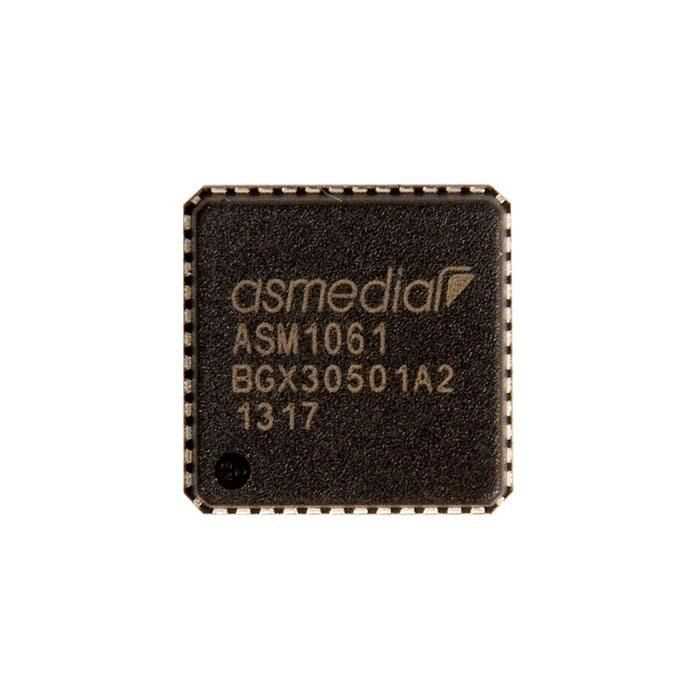

Скорость передачи данных и ограничения Asm1061 на практике
Контроллер Asmedia ASM1061 обеспечивает два порта SATA 6 Гбит/с (SATA III), однако его реальная пропускная способность ограничивается шиной PCIe. В большинстве версий используется интерфейс PCIe 2.0 x1, который обеспечивает теоретическую пропускную способность до 5 Гбит/с (625 МБ/с), что ниже заявленных возможностей SATA III.
В типичной конфигурации:
- Максимальная скорость чтения или записи одного SSD через ASM1061 редко превышает 400–450 МБ/с.
- При подключении двух устройств оба порта делят общую полосу пропускания, что дополнительно снижает производительность.
- Механические накопители не достигают предельной скорости шины и работают в пределах своих аппаратных ограничений (до 150 МБ/с), но SSD с интерфейсом SATA III не могут раскрыть свой потенциал полностью.
К ограничениям контроллера также относится отсутствие поддержки команд AHCI NCQ в некоторых прошивках и отсутствие возможности использования TRIM на всех системах, особенно под Linux без ручной настройки. Это может повлиять на производительность и срок службы SSD.
Для достижения максимальной скорости рекомендуется:
- Использовать контроллер только для HDD или для SSD в роли вторичных накопителей.
- Избегать параллельной нагрузки на оба порта, если важно сохранить стабильную производительность.
- Проверить, поддерживает ли материнская плата PCIe 2.0, а не 1.0 – последний снижает доступную скорость вдвое.
- По возможности установить альтернативную прошивку или обновить драйверы для получения поддержки NCQ и TRIM.
Asm1061 подходит для расширения числа SATA-портов, но при использовании с высокоскоростными SSD его ограничения становятся заметными, особенно в задачах с интенсивной записью или копированием больших объёмов данных.
Проблемы при использовании Asm1061 и пути их решения
Проблема ограничения пропускной способности проявляется при подключении нескольких SSD. Контроллер поддерживает интерфейс SATA III с максимальной скоростью 6 Гбит/с, но в мультидисковой конфигурации суммарная пропускная способность разделяется между устройствами. Для равномерного распределения нагрузки следует избегать одновременного активного использования всех портов или использовать контроллеры с поддержкой PCIe 3.0 и выше.
Еще одна распространённая проблема – конфликт с BIOS материнской платы. Не все версии BIOS корректно распознают Asm1061, что приводит к зависаниям или отсутствию загрузки с подключённых через контроллер дисков. Рекомендуется обновить BIOS до последней стабильной версии и проверить наличие параметров, связанных с режимами работы SATA (AHCI/IDE). Иногда помогает переключение режима с IDE на AHCI.
При появлении ошибок чтения/записи стоит проверить качество кабелей SATA и питание устройств. Использование дешёвых или поврежденных кабелей приводит к потере пакетов и снижению производительности. Рекомендуется применять экранированные кабели и надежные блоки питания с достаточным запасом мощности.
Для избежания конфликтов с другими устройствами PCIe контроллер Asm1061 лучше устанавливать в слоты с поддержкой PCIe Gen 2 и выше. В старых слотах скорость может быть ограничена, что снижает эффективность работы накопителей. Перед установкой стоит изучить спецификации материнской платы.
Если контроллер не определяется системой, полезно проверить настройки UEFI/BIOS на предмет отключения опции Secure Boot или включения поддержки Legacy устройств, так как Asm1061 не всегда корректно работает с Secure Boot.
В случае невозможности загрузки с дисков, подключённых к Asm1061, следует убедиться, что контроллер активен в списке устройств загрузки BIOS и правильно установлен режим работы накопителей. Иногда помогает установка приоритетов загрузки или временное отключение других накопителей для диагностики.
Вопрос-ответ:
Для каких типов накопителей подходит контроллер Asm1061?
Контроллер Asm1061 поддерживает подключение SATA-накопителей, включая жесткие диски (HDD) и твердотельные накопители (SSD). Он работает с устройствами, использующими интерфейс SATA III, обеспечивая скорость передачи данных до 6 Гбит/с. Этот контроллер не подходит для накопителей с интерфейсом NVMe, поскольку рассчитан исключительно на SATA.
Какие проблемы могут возникнуть при использовании контроллера Asm1061 в системе?
Основные сложности связаны с совместимостью драйверов и поддержкой BIOS. Иногда система не видит подключённые через Asm1061 накопители из-за отсутствия подходящего драйвера или неправильных настроек BIOS. Также встречаются ситуации, когда контроллер ограничивает скорость работы накопителей до SATA II (3 Гбит/с) из-за ограничений материнской платы или шины PCIe, к которой он подключён.
Как правильно установить и настроить контроллер Asm1061 в компьютер?
Установка начинается с физического монтажа платы в слот PCI Express на материнской плате. После подключения накопителей и запуска системы следует проверить, распознается ли контроллер в BIOS. Для стабильной работы рекомендуется загрузить и установить официальные драйверы с сайта производителя чипа или оборудования. В BIOS стоит убедиться, что опция AHCI активирована, а в некоторых случаях обновить прошивку материнской платы для лучшей совместимости.
Какая максимальная скорость передачи данных у контроллера Asm1061 на практике?
Теоретически Asm1061 обеспечивает до 6 Гбит/с по интерфейсу SATA III. На практике максимальная скорость зависит от нескольких факторов: шины PCIe (часто контроллер работает на PCIe 2.0 x1, что ограничивает пропускную способность), качества кабелей и характеристик подключенных накопителей. Реальные показатели для SSD обычно не превышают 400–500 МБ/с, а для HDD — значительно ниже из-за их механических особенностей.
С какими операционными системами совместим контроллер Asm1061?
Asm1061 поддерживается большинством современных ОС, включая Windows (начиная с Windows 7), Linux и некоторые версии FreeBSD. Для Windows часто требуется установка драйвера, который не всегда входит в стандартный комплект системы. В Linux поддержка реализована через стандартные SATA-драйверы, но в некоторых случаях может потребоваться обновление ядра для оптимальной работы.
Какие типы накопителей поддерживает контроллер Asm1061 и через какие интерфейсы они подключаются?
Контроллер Asm1061 обеспечивает подключение накопителей с интерфейсом SATA, поддерживая стандарт SATA III с максимальной пропускной способностью 6 Гбит/с. Он предназначен для работы с жесткими дисками и твердотельными накопителями (SSD), использующими SATA-интерфейс. Контроллер часто применяется для расширения числа доступных SATA-портов на материнской плате, обеспечивая работу нескольких накопителей через один слот PCIe. Поддержка других интерфейсов, таких как NVMe, отсутствует, так как контроллер ориентирован на SATA-устройства.
