Где находится стартер на ладе калине

Стартер на Ладе Калине установлен в нижней части двигателя, ближе к стыку с коробкой передач. Его крепление осуществляется на картере сцепления при помощи трёх болтов. Конструкция требует доступа снизу, поэтому для удобства работ рекомендуется использование смотровой ямы или подъемника.

На большинстве модификаций Калины с двигателями объемом 1.4 и 1.6 литра стартер расположен с задней стороны двигателя со стороны радиатора, ориентирован в направлении салона. Подключение осуществляется через главный «+» кабель от аккумулятора и управляющий провод с реле зажигания. Перед демонтажем необходимо обязательно обесточить автомобиль, сняв клемму с аккумулятора.

Для идентификации стартера визуально нужно найти массивный цилиндрический элемент, расположенный ниже впускного коллектора. Соседними узлами выступают подрамник и выхлопной коллектор. Доступ к стартеру может быть затруднён из-за ограниченного пространства, особенно при наличии кондиционера, поэтому в некоторых случаях требуется демонтаж защитных кожухов или отсоединение дополнительных элементов.

Особое внимание следует уделить состоянию проводки и контактов на стартере: слабое соединение или коррозия могут имитировать неисправность устройства. Перед заменой стартера имеет смысл проверить напряжение на управляющем проводе при включении зажигания – оно должно составлять около 12 В. Эти данные позволяют точно локализовать и безопасно обслуживать стартер на Ладе Калине без лишнего разбора автомобиля.

Где находится стартер на двигателе Лада Калина

Стартер на Ладе Калине расположен в задней части силового агрегата, ближе к перегородке моторного отсека. Его крепление осуществляется к корпусу картера сцепления тремя болтами, и он располагается ниже выпускного коллектора. Такое расположение характерно как для двигателей ВАЗ-11183 (1.6 л, 8-клапанный), так и для других модификаций линейки.

Для доступа к стартеру потребуется снять воздушный фильтр и, при необходимости, отсоединить аккумуляторную батарею. Наиболее удобно выполнять работы по замене или диагностике стартера со стороны моторного отсека сверху, но в ряде случаев необходим доступ снизу, особенно при демонтаже нижнего крепежного болта.

При визуальном осмотре следует ориентироваться на область между блоком двигателя и коробкой передач. Корпус стартера частично скрыт, но заметен благодаря наличию электрических проводов: один от замка зажигания (тонкий) и один силовой провод от аккумулятора (толстый с гайкой под ключ на 13 мм).

Если автомобиль оборудован защитой картера, её потребуется демонтировать для полноценного доступа снизу. Также стоит учитывать, что при замене стартера удобно использовать торцевые ключи с удлинителем, особенно для нижнего болта, который ограниченно доступен в стеснённом пространстве.

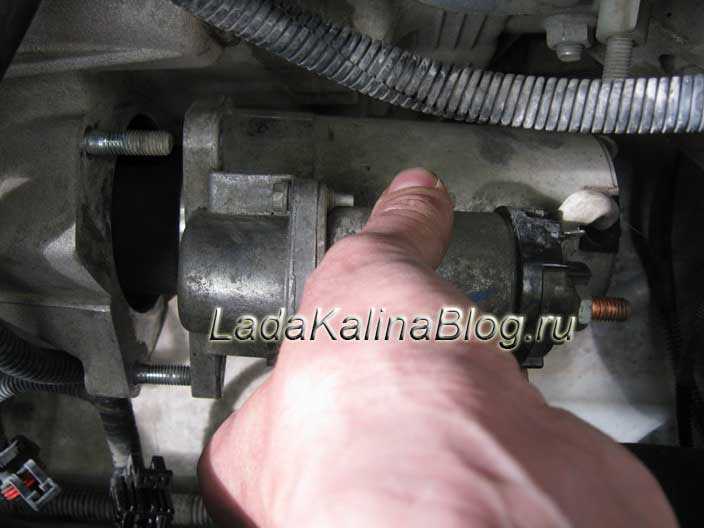

Как визуально определить стартер под капотом

Для визуального определения стартера на Ладе Калине необходимо сосредоточить внимание на задней части двигателя, ближе к стыку с коробкой передач. Стартер расположен ниже впускного коллектора, с левой стороны по ходу движения автомобиля (со стороны водителя). Он крепится к картеру сцепления болтами и имеет характерную цилиндрическую форму с корпусом соленоида сверху.

Устройство подключено к толстому плюсовому проводу от аккумулятора, а также к управляющему проводу от замка зажигания. Именно по этим элементам проще всего идентифицировать стартер среди других компонентов. Внешне он выделяется металлическим корпусом с двумя выступающими контактами и часто покрыт слоем грязи или масла из-за расположения в нижней части моторного отсека.

Чтобы облегчить поиск, можно воспользоваться следующим ориентиром: встаньте лицом к мотору со стороны аккумулятора, проследите за толстым кабелем от плюсовой клеммы – он уходит вниз и подключается непосредственно к стартеру. Также возможен доступ снизу автомобиля – через арку переднего колеса или с ямы, если доступ сверху затруднён.

Ниже представлена сводная информация для быстрого определения стартера:

Используя приведённые признаки, можно быстро и точно найти стартер без необходимости разбирать другие элементы подкапотного пространства.

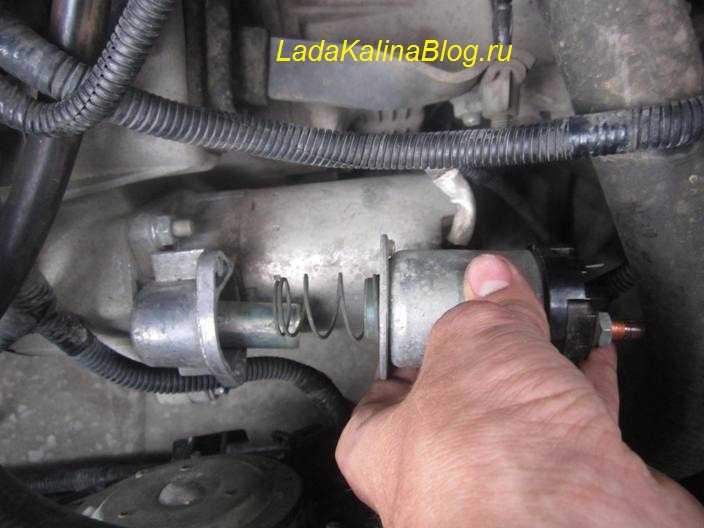

Доступ к стартеру с верхней и нижней стороны автомобиля

На Ладе Калине стартер расположен в задней части двигателя, в зоне стыка с коробкой передач. Возможен доступ как сверху из моторного отсека, так и снизу с подъемника или ямы, но каждый способ имеет особенности.

• Доступ сверху: удобен при частичном демонтаже компонентов. Сначала необходимо снять воздушный фильтр и его корпус. Далее откручивается блок дроссельной заслонки или шланги, если они мешают обзору. После этого можно увидеть верхнюю часть стартера и верхний крепежный болт. Однако нижние болты с этой стороны остаются недоступны.
• Доступ снизу: требуется для полного снятия стартера. Машину необходимо поднять на подъемнике или загнать на смотровую яму. Снизу открывается доступ ко всем трем болтам крепления и к проводке. Перед началом работ желательно отключить минусовую клемму аккумулятора и демонтировать защиту двигателя, если она установлена.

Для снятия стартера потребуется торцовый ключ на 13 и удлинитель. Нижние болты часто прикипают, поэтому желательно обработать их проникающей смазкой за 15–20 минут до демонтажа. Подключение проводов запоминается или фотографируется до снятия, чтобы исключить ошибки при установке.

Оптимальная последовательность – сочетание двух подходов: открутить верхний болт сверху, затем перейти к нижним креплениям и разъемам снизу. Это позволяет демонтировать стартер без лишнего разбора компонентов двигателя.

Как снять защиту двигателя для доступа к стартеру

На Ладе Калине стартер расположен в нижней части моторного отсека, сзади двигателя, рядом с коробкой передач. Чтобы получить к нему доступ снизу, необходимо снять защиту картера. Этот процесс отличается в зависимости от типа установленной защиты – штатной или усиленной металлической.

Перед началом работ потребуется домкрат, страховочные упоры и комплект ключей. Машину устанавливают на ровной поверхности, поднимают переднюю часть и фиксируют её упорами. Обязательно убедитесь, что двигатель заглушен и зажигание выключено.

Штатная пластиковая защита крепится на болтах под головку «на 10» или «на 13» и пластиковых клипсах. Сначала выкручиваются передние и боковые болты, затем осторожно отсоединяются фиксаторы. Усиленная металлическая защита чаще всего крепится четырьмя-шестью болтами с резьбовыми закладными, возможно наличие дополнительных креплений к подрамнику.

После снятия всех болтов защита аккуратно опускается вниз. В случае ржавчины или прикипевших креплений рекомендуется использовать проникающую смазку. При демонтаже металлической защиты важно придерживать её снизу, чтобы избежать резкого падения и повреждения кузовных элементов.

Освободив нижнюю часть двигателя, можно получить прямой доступ к стартеру, его креплениям и проводке. Перед дальнейшими действиями рекомендуется отключить минусовую клемму аккумулятора.

Инструменты, необходимые для поиска и демонтажа стартера

Для работы потребуется набор торцевых головок и вороток. Головки на 10, 13 и 15 мм чаще всего используются при демонтаже креплений стартера на двигателе Лады Калины. Удлинители и карданные соединения облегчают доступ к нижним болтам, особенно при ограниченном пространстве между двигателем и кузовом.

Крестовая и плоская отвертки необходимы для отсоединения проводки и фиксаторов. Перед этим важно отключить клемму аккумулятора, чтобы избежать короткого замыкания при работе с электрикой.

Ключ на 8 или 10 мм используется для откручивания гаек, фиксирующих силовые провода стартера. В некоторых случаях может потребоваться рожковый ключ с изогнутым профилем для труднодоступных мест.

Для работы снизу понадобится домкрат и надежные опоры под кузов. Это обеспечит безопасный доступ к стартеру со стороны днища. Также рекомендуется использовать налобный фонарь – освещение моторного отсека и поддона крайне ограничено.

Дополнительно стоит подготовить щетку по металлу для очистки контактных площадок, а также проникающую смазку (например, WD-40), если крепеж окислен или закис. Все работы желательно проводить в перчатках с плотной тканью, чтобы защитить руки от острых кромок и горячих элементов двигателя.

Отличия в расположении стартера у двигателей 8 и 16 клапанов

На Ладе Калине с 8-клапанным двигателем стартер установлен на правой стороне блока цилиндров, ближе к коробке передач. Его крепление производится четырьмя болтами, расположенными в средней части двигателя, что облегчает доступ при демонтаже.

В модификациях с 16-клапанным двигателем стартер смещён немного выше и ближе к передней части двигателя из-за изменённой конструкции впускного коллектора и увеличенного объёма головки блока. Крепёжные болты расположены на более высокой плоскости блока, что требует дополнительного снятия некоторых элементов впуска для удобного доступа.

При ремонте или замене стартера на 16-клапанном двигателе рекомендуется предварительно демонтировать воздушный фильтр и патрубки, чтобы освободить пространство. Для 8-клапанного двигателя достаточно снять защиту картера и обеспечить доступ снизу, что упрощает работы в большинстве случаев.

Особое внимание стоит уделять электрическим разъёмам: у 16-клапанных двигателей проводка стартера может иметь дополнительную защиту и крепления, требующие аккуратного отключения для предотвращения повреждений.

Вопрос-ответ:

Где конкретно расположен стартер на Ладе Калине с 8-клапанным двигателем?

Стартер на Ладе Калине с 8-клапанным двигателем закреплён с правой стороны двигателя в нижней его части, рядом с блоком двигателя. Он установлен таким образом, чтобы иметь прямой доступ к маховику через венец стартера. Это расположение облегчает подключение электропроводки и обеспечивает оптимальное крепление.

Какие отличия в расположении стартера у моделей с 8 и 16 клапанами?

В автомобилях с 8-клапанным мотором стартер находится ниже и ближе к правой стороне двигателя, а у моделей с 16 клапанами — чаще всего он смещён чуть выше и ближе к левой стороне. Такое различие связано с особенностями конструкции двигателя и расположением навесных агрегатов, что влияет на доступность и способ крепления стартера.

Как получить доступ к стартеру для его замены на Ладе Калине?

Для доступа к стартеру обычно необходимо снять защиту картера двигателя, расположенную снизу. В зависимости от типа двигателя, доступ к стартеру может осуществляться как снизу, так и сверху автомобиля. Часто удобнее работать с подъемника или смотровой ямы, чтобы открутить крепления стартера и отсоединить проводку без лишних усилий.

Можно ли визуально определить стартер под капотом без специальных инструментов?

Да, стартер легко заметить под капотом — это цилиндрический электродвигатель с толстыми проводами, подключёнными к клеммам. Он обычно находится в нижней части моторного отсека, справа или слева в зависимости от модели двигателя. Визуально стартер отличается от других деталей металлом с площадками крепления и проводами питания от аккумулятора.
