Стартер на автомобиле Ланос установлен в нижней части двигателя, ближе к стыку с коробкой передач. Его точное расположение зависит от типа двигателя, но в большинстве модификаций с мотором 1.5 SOHC (A15SMS) и 1.6 DOHC он закреплён с задней стороны блока цилиндров, со стороны пассажира. Добраться до него можно снизу, после снятия защиты картера, или сверху – при демонтаже впускного коллектора.
Крепление стартера осуществляется на трёх болтах, которые фиксируют его к картеру сцепления. Один из болтов расположен со стороны коробки, два других – с внешней стороны. Подключение включает силовой кабель от аккумулятора и управляющий провод с замка зажигания. Контакты могут окисляться, что нередко приводит к сбоям при запуске двигателя.
Для демонтажа стартера рекомендуется предварительно отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Если доступ ограничен, можно снять воздушный фильтр, патрубки и ослабить крепление глушителя для увеличения пространства. Работу удобно проводить с ямы или подъёмника, особенно при наличии защиты двигателя.
Понимание точного расположения стартера упрощает диагностику неисправностей, таких как щелчки при запуске или полное отсутствие реакции на поворот ключа. Также это необходимо при плановой замене узла или обслуживании контактной группы. Знание конструкции и расположения сэкономит время при ремонте и поможет избежать лишнего демонтажа других компонентов.

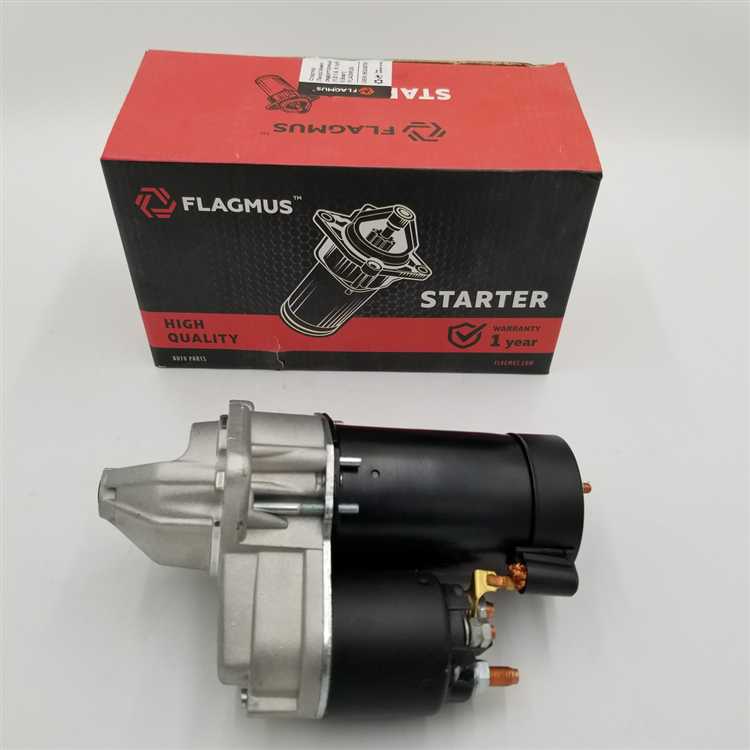

Где находится стартер на двигателе Ланос
Стартер на автомобилях Ланос с двигателями 1.5 SOHC и 1.6 DOHC расположен с задней стороны силового агрегата, в районе стыка двигателя и коробки передач. Его крепление осуществляется с левой стороны моторного отсека, ближе к днищу автомобиля, в нижней части блока цилиндров.
Для доступа к стартеру необходимо поднять автомобиль и демонтировать защиту картера, если она установлена. Компонент установлен на трёх болтах и подключён к электропроводке через силовой провод от аккумулятора и управляющий провод от замка зажигания. Разъёмы находятся с тыльной стороны корпуса стартера, что требует осторожности при отключении, особенно в условиях ограниченного пространства.
Оптимальный доступ обеспечивается при демонтаже воздушного фильтра и снятии аккумулятора, что освобождает дополнительное место. На моделях с кондиционером возможно наличие мешающих шлангов, которые следует аккуратно отвести в сторону. Визуальный осмотр возможен с нижней части моторного отсека при наличии хорошего освещения.
Как визуально определить стартер в моторном отсеке
Стартер на Ланосе расположен в нижней части моторного отсека, со стороны водителя, ближе к стыку двигателя и коробки передач. Обычно его видно через пространство между радиатором и двигателем, при просмотре сверху, но для точного осмотра потребуется заглянуть снизу или снять защиту двигателя.
Внешне стартер представляет собой цилиндрический корпус длиной около 15–20 см с выступающим соленоидом (небольшой цилиндр, прикреплённый сбоку). Он подключён к аккумулятору толстыми медными проводами. На корпусе часто можно увидеть металлический корпус с болтовыми соединениями и креплениями к картеру сцепления.
Отличительным признаком служат две электрические клеммы: одна толще – основная силовая, вторая тоньше – управляющая. При наличии доступа, можно аккуратно проследить провод от плюсовой клеммы аккумулятора – он приводит именно к стартеру.
Если двигатель чист, стартер легко обнаружить по характерной форме и металлическому корпусу с патиной от тепла и влаги. В случае загрязнения моторного отсека рекомендуется использовать фонарик и визуально обследовать зону между двигателем и коробкой передач, ориентируясь на проводку и форму агрегата.

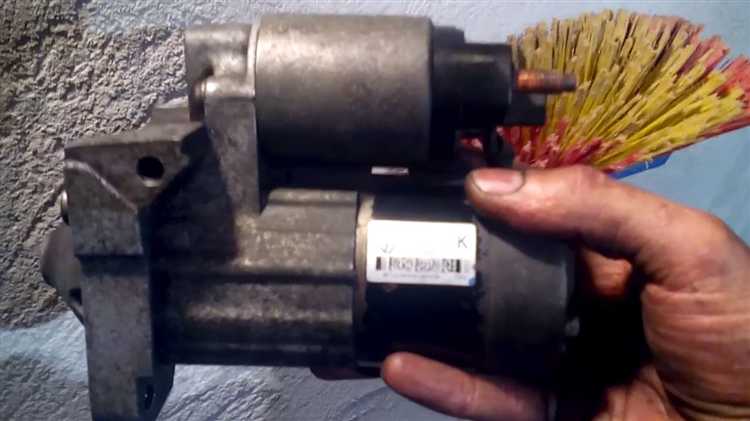

С какой стороны удобнее добраться до стартера
На автомобиле Ланос стартер установлен с задней стороны двигателя, ближе к стыку с коробкой передач. Учитывая его расположение, наиболее удобно подходить к нему со стороны пассажирского колеса, через нижнюю часть моторного отсека.
Для доступа потребуется снять правое переднее колесо и пластиковый подкрылок. Это обеспечит более прямой подход к креплениям стартера и электрическим разъёмам. При работе сверху двигатель частично закрывает стартер, что затрудняет демонтаж. Через верх возможно только отсоединение проводов, но не снятие самого узла.
Также удобство доступа зависит от наличия смотровой ямы или подъёмника. С ямы доступ к стартеру максимально упрощается, особенно для откручивания нижних болтов крепления. Без ямы придётся использовать домкрат и надёжно зафиксировать автомобиль.
Оптимальный порядок действий: отключить аккумулятор, поднять машину с правой стороны, снять колесо и подкрылок, после чего можно работать с крепежом и проводами стартера снизу.
Какие элементы нужно снять для доступа к стартеру
Для снятия стартера на Ланосе с двигателем 1.5 необходимо обеспечить свободный доступ с нижней части моторного отсека. Перед началом работ отсоединяется минусовая клемма аккумулятора, чтобы исключить короткое замыкание.
Первым демонтируется защита картера, если она установлена. Она крепится на болтах и мешает доступу к стартеру снизу. Следующим шагом снимается переднее правое колесо и пластиковый подкрылок – это облегчает доступ к креплениям стартера и к проводке.
Для удобства также рекомендуется демонтировать корпус воздушного фильтра. Он фиксируется на защёлках и болтах, снимается быстро и освобождает пространство в верхней части моторного отсека, откуда можно отсоединить разъёмы и клеммы стартера.
В некоторых случаях мешает кронштейн выпускного коллектора или рулевая тяга. Эти элементы снимать необязательно, но при наличии коррозии или неудобного расположения болтов демонтаж может понадобиться. Также стоит заранее подготовить инструмент с удлинителями и карданами – верхний болт стартера расположен неудобно, и обычной головкой его открутить сложно.
На что обратить внимание при осмотре места крепления стартера
Первым делом необходимо проверить состояние резьбы в блоке двигателя, в которую вкручиваются болты крепления стартера. Любые повреждения, следы сорванной резьбы или неплотная посадка болтов могут привести к вибрациям и сбоям в работе узла.
Осмотрите болты крепления – они должны быть без следов деформации, ржавчины или износа. При наличии трещин, сорванных граней или следов самопроизвольного ослабления требуется замена. Наличие шайб и пружинных гроверов также критично для удержания стартера в стабильном положении.
Проверьте прилегающие поверхности картера и самого стартера на наличие подтеков масла или охлаждающей жидкости. Загрязнение и влага в зоне соединения могут привести к окислению контактных площадок и ухудшению массы.
Обратите внимание на целостность проводки, подходящей к стартеру. Жгут не должен соприкасаться с острыми кромками корпуса или выпускного коллектора. Изоляция должна быть целой, без перегибов и обугленных участков.
Если стартер снимался ранее, проверьте наличие всех заводских крепежных точек и соответствие болтов оригинальным по длине и диаметру. Установка болтов неподходящей длины может привести к неполному прижатию стартера к блоку и нарушению зацепления с маховиком.
Наконец, убедитесь в отсутствии люфта стартера после затяжки крепежа. Даже минимальный сдвиг корпуса во время пуска указывает на неправильную установку или износ посадочных мест.

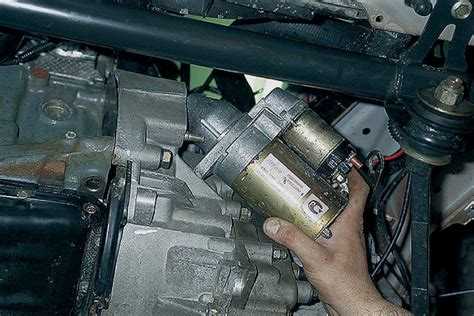

Как подключены провода к стартеру Ланос
К стартеру Ланос подходят два основных провода, обеспечивающих питание и управление:
- Питание от аккумулятора – толстый медный провод большого сечения, подключенный к массивной клемме на корпусе стартера. Через него подается постоянный ток 12 В для питания обмоток стартера и привода.
- Управляющий провод (соленоид) – тонкий провод, идущий от замка зажигания к втягивающему реле стартера. При повороте ключа на положение старт происходит подача напряжения на этот провод, что включает втягивающее реле и замыкает цепь питания основного провода.
Соединения выполняются с помощью гайки с шайбой на силовой клемме и быстрого штекера на управляющем проводе. Все контакты должны быть плотно закреплены и очищены от коррозии, чтобы избежать просадок напряжения и ненадежного срабатывания.
Рекомендуется проверять плотность затяжки силовой гайки и целостность изоляции управляющего провода при диагностике неисправностей.
Для дополнительной защиты провода могут быть закреплены пластиковыми хомутами, предотвращающими вибрацию и перетирание.
Можно ли добраться до стартера без подъема автомобиля
Стартер на Ланосе расположен в нижней части двигателя со стороны пассажирского колеса. Доступ к нему без подъема автомобиля ограничен из-за низкого расположения и близости к подрамнику.
Без поднятия машины возможно осмотреть стартер и проверить состояние клемм через колесную арку, сняв защиту двигателя и частично отогнув подкрылок. Однако для снятия или замены стартера этого недостаточно.
Для полноценного доступа к крепежным болтам и электропроводке требуется приподнять переднюю часть автомобиля с помощью домкрата и установить опоры. Это обеспечивает безопасный и удобный доступ к стартеру.
Попытки работы с стартером без подъема сопряжены с неудобствами, ограниченным пространством и риском повреждения компонентов. Рекомендуется всегда использовать подъем для демонтажа или ремонта стартера.

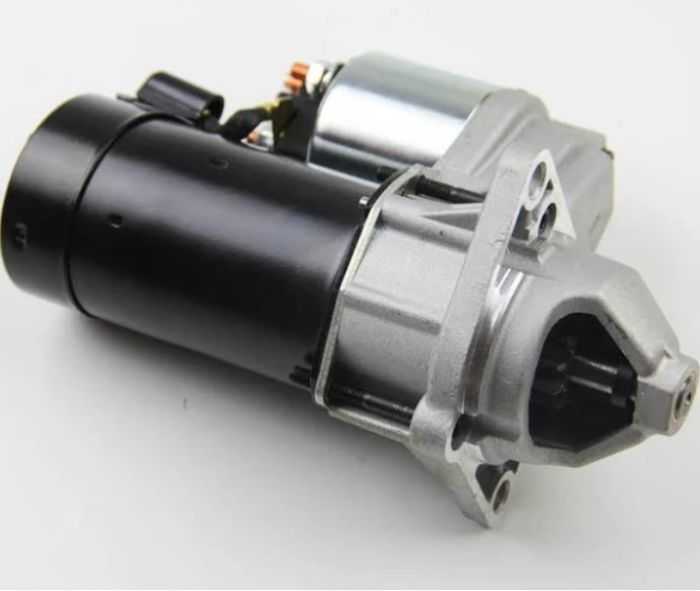

Как отличить стартер от других компонентов рядом
Стартер на Ланосе расположен в нижней части моторного отсека, обычно справа по ходу автомобиля. Для точного определения стартер отличают по следующим признакам:
- Форма и размер: цилиндрический корпус средней длины с выступающим зубчатым венцом на одном конце.
- Наличие электромагнитного реле (втягивающего реле): небольшой прямоугольный блок с проводами, прикрепленный к корпусу стартера.
- Подключение толстого силового провода: к стартеру подходит крупный провод от аккумулятора, обеспечивающий высокий ток запуска.
- Расположение относительно двигателя: стартер крепится к блоку двигателя у маховика, что отличает его от генератора или других электромагнитных компонентов.
Визуально стартер выделяется металлическим корпусом с ребристой поверхностью для охлаждения, в отличие от гладких пластиковых корпусов датчиков или клапанов. От генератора его отличает меньший размер и отсутствие вентилятора на корпусе.
При осмотре стоит проверить отсутствие резьбовых соединений для крепления ремней, характерных для генератора, а также ориентацию проводов – у стартера они толще и имеют более крупные клеммы.
Вопрос-ответ:
Где именно расположен стартер на автомобиле Ланос и как его найти под капотом?
Стартер на Ланосе закреплен в нижней части моторного отсека, ближе к месту соединения двигателя с коробкой передач. Обычно его видно с правой стороны двигателя (если смотреть спереди автомобиля). Это цилиндрический металлический элемент с крепежными болтами и толстыми проводами. Для удобства поиска нужно смотреть под моторный блок в районе маховика — именно там фиксируется стартер.
Какие детали или элементы нужно снять, чтобы получить доступ к стартеру Ланос?
Чтобы добраться до стартера на Ланосе, часто требуется снять защиту картера двигателя, если она установлена. Иногда также нужно отсоединить некоторые провода и снять воздушный фильтр или часть впускного коллектора, чтобы обеспечить свободный доступ к корпусу стартера. При работе с проводкой необходимо отключить аккумулятор, чтобы избежать короткого замыкания.
Как отличить стартер от других похожих компонентов в моторном отсеке Ланос?
Стартер легко отличить по его форме и расположению: это относительно небольшой цилиндр с толстыми электрическими проводами, идущими к аккумулятору и замку зажигания. В отличие от генератора, стартер расположен ниже, ближе к коробке передач, и имеет меньший размер. Кроме того, стартер часто имеет массивное крепление болтами к корпусу двигателя.
Можно ли проверить состояние стартера Ланос без его демонтажа, глядя на его расположение?
Частично оценить состояние стартера можно, проверив крепления и целостность проводов, видимых без снятия. Если заметна коррозия, ослабленные болты или поврежденная изоляция проводов, это повод для ремонта или замены. Но полноценная диагностика работы стартера, включая проверку втягивающего реле и внутреннего состояния, требует снятия и тестирования устройства.
С какой стороны удобнее добираться до стартера на Ланосе — с верхней части моторного отсека или снизу автомобиля?
Удобнее всего добираться до стартера снизу автомобиля, поскольку он расположен в нижней части мотора у коробки передач. Сверху доступ ограничен другими элементами двигателя и проводкой. Для работы снизу требуется поднять автомобиль на подъемнике или использовать домкрат с подставками. Это обеспечивает лучший обзор и пространство для инструментов.
Где расположен стартер на автомобиле Ланос и как его найти?
Стартер на Ланосе установлен внизу двигателя, с правой стороны по ходу автомобиля. Он крепится к блоку цилиндров рядом с маховиком и обычно виден снизу при осмотре моторного отсека или при подъеме машины на подъемнике. Чтобы его обнаружить, нужно искать цилиндрический корпус с электрическими проводами, идущими к нему от аккумулятора и замка зажигания. Такое расположение позволяет стартеру напрямую взаимодействовать с маховиком для запуска двигателя.
