Стартер на Москвич 2141 – это электромеханическое устройство, запускающее двигатель внутреннего сгорания путём проворачивания коленчатого вала. Он подключается к аккумуляторной батарее через систему зажигания и реле. Понимание точной схемы подключения позволяет избежать ошибок при ремонте, исключить короткое замыкание и обеспечить стабильный запуск двигателя.
На модели 2141 используется втягивающее реле, совмещённое со стартером, а также контактная группа замка зажигания и промежуточное реле (в отдельных комплектациях). Питание поступает от плюсовой клеммы аккумулятора напрямую на втягивающее реле через силовой кабель. От контакта замка зажигания «СТ» сигнальное напряжение передаётся либо сразу на втягивающее реле, либо через промежуточное реле, если оно предусмотрено конструкцией.
При самостоятельном подключении важно соблюдать сечение проводов: для силового кабеля от аккумулятора к стартеру используется провод сечением не менее 16 мм², для сигнальных – от 1 до 2,5 мм². Контакты должны быть зачищены и обжаты. Места соединений – надёжно изолированы. Недопустимо использование скруток или временных зажимов, так как они могут вызвать перегрев и обрыв цепи.
Установка дополнительного реле рекомендуется при использовании старого замка зажигания, чтобы снизить нагрузку на контактную группу. Это также помогает избежать падения напряжения при запуске двигателя, особенно в холодное время года.
Расположение стартера и доступ к нему под капотом

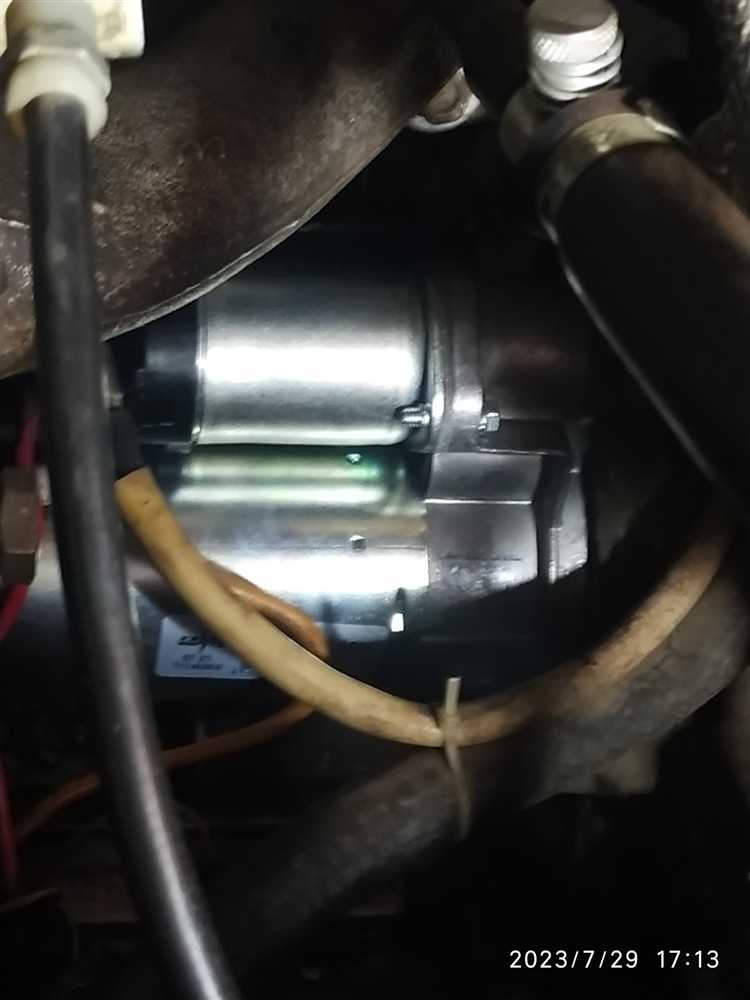

Стартер на Москвич 2141 установлен в нижней части моторного отсека со стороны водителя, на стыке двигателя и коробки передач. Он крепится к картеру сцепления при помощи двух болтов под ключ на 13 мм. Место расположения затруднено для визуального осмотра сверху, поэтому при работах часто требуется доступ снизу через яму или подъемник.
Для получения доступа к стартеру рекомендуется снять защиту картера, если она установлена. Также желательно отключить аккумулятор, чтобы избежать короткого замыкания при демонтаже клемм. Проводка к стартеру состоит из основного плюсового кабеля от аккумулятора и управляющего провода от замка зажигания. Оба провода подключаются к клеммам на втягивающем реле, расположенном на корпусе стартера.
При демонтаже стартера стоит учитывать ограниченное пространство между двигателем и кузовом. В некоторых случаях удобнее сначала открутить верхний болт крепления сверху, а затем нижний – снизу автомобиля. После этого стартер вынимается вниз с осторожным обходом элементов выпускной системы и поперечины.
Назначение и маркировка клемм на стартере Москвич 2141
Стартер на Москвич 2141 оснащён несколькими клеммами, каждая из которых выполняет строго определённую функцию. Корректное подключение обеспечивается знанием маркировки и пониманием назначения этих контактов.
- Клемма «30» – силовой вход. К ней подводится постоянное напряжение от плюсовой клеммы аккумулятора. Провод имеет сечение не менее 16 мм² и подключается через медную контактную гайку.
- Клемма «50» – управляющий вход от замка зажигания. При повороте ключа на старт на эту клемму поступает напряжение 12 В. Через неё активируется втягивающее реле, замыкающее силовые контакты стартера.
- Клемма «C» (если присутствует) – контакт обратной связи. Используется в отдельных модификациях стартера для подачи напряжения на катушку зажигания в момент запуска. Обычно соединена с дополнительным резистором в цепи.
Важно не путать клеммы «30» и «50». Ошибка приведёт к невозможности запуска и может вызвать короткое замыкание. При установке рекомендуется предварительно зачистить все контактные поверхности и проверить надёжность затяжки гаек. Окисленные соединения недопустимы, особенно на клемме «30», где проходят высокие токи.
На корпусе втягивающего реле маркировка клемм выбита или отлита, но может быть плохо видна из-за загрязнений. Визуальный осмотр и прозвонка мультиметром помогут избежать ошибок при подключении.
Как подключить силовой провод от аккумулятора к стартеру
Силовой провод от аккумулятора подводится к стартеру напрямую и служит для подачи основного тока на тяговое реле. Для подключения используется кабель сечением не менее 25 мм², с медной многожильной жилой и термостойкой изоляцией.
Контактную поверхность клеммы необходимо зачистить и обезжирить. При установке обязательно использовать пружинную шайбу или гровер, чтобы исключить ослабление соединения от вибраций. Затяжка гайки выполняется ключом с умеренным усилием (порядка 10–12 Н·м), чтобы не повредить шпильку.
После подключения провод желательно уложить вдоль штатных трасс, избегая контакта с горячими элементами двигателя и движущимися частями. Фиксация выполняется пластиковыми стяжками или хомутами. Особое внимание следует уделить области возле коллектора: если провод проложен слишком близко, возможно термическое разрушение изоляции и короткое замыкание.
При подключении важно соблюдать полярность: силовой кабель подаёт “плюс” с аккумулятора, и он не должен касаться массы или металлических частей двигателя. Перед всеми действиями рекомендуется отсоединить минусовую клемму аккумулятора для предотвращения случайного замыкания при работе с инструментом.
Прокладка и соединение управляющего провода с замком зажигания
Управляющий провод стартера на Москвич 2141 соединяет контактную группу замка зажигания с втягивающим реле. Для этой цели используется провод сечением не менее 1,5 мм², обычно с маркировкой по цвету (чёрный с красной полосой или полностью красный).
Прокладка начинается от контактной группы замка зажигания, расположенной на рулевой колонке. Необходимо найти выход с клеммы «50», которая активируется при повороте ключа в положение «старт». Клемма «50» имеет штырьковое соединение, на которое надевается стандартный разъём типа «мама».
Провод прокладывается вдоль жгута под приборной панелью, далее через штатное уплотнение в моторный отсек. Рекомендуется использовать термоизоляционную трубку или гофру, особенно в местах, где возможен контакт с металлическими частями кузова и узлами двигателя.
В моторном отсеке провод направляется к стартеру, где подключается к малой клемме втягивающего реле (обычно обозначена как «S» или «50»). Контакт фиксируется кольцевым или лопаточным наконечником и дополнительно защищается термоусадочной трубкой.
Перед окончательным подключением следует проверить наличие напряжения на выходе клеммы «50» замка зажигания при повороте ключа в положение запуска. Напряжение должно составлять около 12 В. Если сигнал отсутствует, следует проверить исправность контактной группы и целостность провода.
Использование реле стартера и схема его подключения
На Москвиче 2141 реле стартера применяется для уменьшения нагрузки на контактную группу замка зажигания и повышения надёжности включения стартера. Реле служит промежуточным звеном между управляющей цепью и обмоткой втягивающего реле стартера.
Типовое реле – четырёхконтактное, рассчитанное на ток 30–40 А. Устанавливается вблизи стартера или в подкапотном монтажном блоке. Подключение выполняется по следующей схеме:
- Контакт 85 – соединяется с «массой» автомобиля (обычно кузов).
- Контакт 86 – получает питание от замка зажигания (положение «Старт»), по управляющему проводу.
- Контакт 87 – идёт на управляющий контакт втягивающего реле стартера (обычно маркирован как «50»).
При повороте ключа в положение запуска, контакт 86 получает напряжение, реле замыкает цепь между контактами 30 и 87, и на втягивающее реле стартера подаётся ток от аккумулятора напрямую, минуя замок зажигания.
Рекомендуется использовать реле с металлическим корпусом и хорошей герметизацией, так как установка производится в зоне с повышенной влажностью и пылью. Соединения обжимаются наконечниками и дополнительно изолируются термоусадкой.
Проверка схемы после подключения: при включении зажигания и повороте ключа в положение запуска должно быть слышно щелчок реле, а стартер должен включаться без задержек. Если стартер не срабатывает, необходимо проверить наличие напряжения на контактах 86 и 30, а также целостность управляющего провода к втягивающему реле.
Проверка исправности подключения перед первым запуском
Перед подачей питания на стартер необходимо убедиться в надежности контактов и правильности подключения проводов. Проверьте, что клеммы на стартере затянуты без люфта, а провода не имеют повреждений и хорошо зачищены.
Подключите мультиметр в режиме проверки цепи или омметра к управляющему проводу, и убедитесь, что при повороте ключа зажигания на стартера приходит напряжение 12 В. Отсутствие напряжения укажет на проблему с замком зажигания или реле стартера.
Проверьте целостность силового провода от аккумулятора до стартера. Неполадки могут проявляться как просадка напряжения ниже 10 В при включении стартера, что свидетельствует о плохом контакте или повреждении кабеля.
Контроль массы стартера обязателен. Проверьте наличие надежного контакта с кузовом, измерив сопротивление между корпусом стартера и минусовой клеммой аккумулятора. Значение должно быть близко к нулю.
Перед запуском кратковременно подключите питание к стартеру напрямую, минуя управляющую цепь, чтобы исключить неисправности самого стартера. Если стартер не крутит или издает посторонние звуки, требуется диагностика механической части.
После всех проверок включите зажигание и проследите, чтобы стартер не оставался включенным дольше 10 секунд во избежание перегрева и повреждения деталей.
Типовые ошибки при подключении стартера и способы их избежать
Неправильное подключение силового провода. Частая ошибка – перепутать клемму аккумулятора и клемму на стартере. Силовой провод должен быть надежно закреплен на клемме «В» стартера, а не на корпусе или управляющем контакте. Проверьте надежность контактов, отсутствие окисления и повреждений изоляции.
Ошибки при подключении управляющего провода. Управляющий провод от замка зажигания подключается к клемме «S» стартера. Часто встречается неправильное крепление или ослабление контакта, что вызывает сбои в срабатывании. Используйте качественные клеммы и не допускайте провисания провода.
Отсутствие массы на корпусе стартера. Стартер должен иметь хороший контакт с массой через корпус двигателя. Если корпус покрыт ржавчиной или грязью, контакт ухудшается. Очистите поверхности от коррозии и обеспечьте плотное прилегание крепежных болтов.
Использование неподходящих проводов. Слишком тонкий или длинный провод снижает ток и вызывает падение напряжения, что приводит к слабому вращению стартера. Для подключения используйте провод сечением не менее 16 мм² и минимальной длиной.
Некачественные клеммы и разъемы. Плохой контакт из-за коррозии или слабого прижима приводит к искрению и нестабильной работе. Регулярно осматривайте и при необходимости заменяйте клеммы на новые с правильной посадкой.
Отсутствие защиты от замыкания. Не подключайте напрямую силовой провод без предохранителя. Используйте штатное реле стартера и предохранитель, чтобы избежать коротких замыканий и повреждений электросети автомобиля.
Для проверки правильности подключения рекомендуется измерить напряжение на клеммах стартера при включении зажигания и убедиться в отсутствии сильных падений напряжения.
