Правильный размер пассика напрямую влияет на работу кассетной дека: от стабильности скорости до плавности перемотки. Слишком тугой пассик может перегружать двигатель, а ослабленный – проскальзывать, вызывая неровное воспроизведение или сбои в перемотке. Поэтому перед заменой важно точно установить его параметры.
Для определения нужного размера потребуется измерить длину старого пассика, если он сохранился, или определить расстояние между шкивами. Один из способов – уложить старый пассик в прямую линию и измерить его длину, затем разделить полученное значение пополам, чтобы получить длину нового пассика в ненатянутом состоянии. В случае отсутствия оригинального пассика можно воспользоваться нитью или тонкой мягкой проволокой, обведя ею путь пассика по шкивам и измерив полученное значение.
Ширина и сечение пассика также имеют значение. Наиболее распространены круглые, квадратные и плоские пассики. Профиль должен соответствовать оригинальному, иначе возможны проблемы с посадкой или сцеплением. Для точности рекомендуется использовать штангенциркуль и измерять в миллиметрах.
Даже при точных измерениях лучше подбирать пассики с небольшим запасом по натяжению: длина нового пассика должна быть примерно на 3–5% меньше измеренного пути – это компенсирует растяжение резины в процессе эксплуатации. Нельзя использовать пассики «на глаз» или от других устройств: даже незначительные отклонения по размеру влияют на скорость вращения и приводят к механическим проблемам.

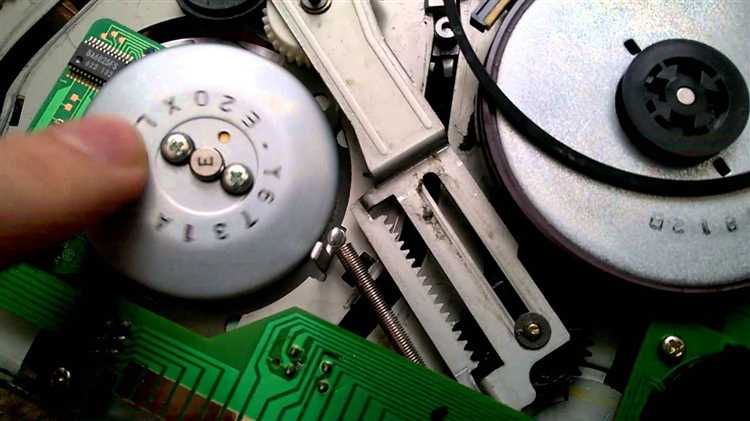

Как снять старый пассик без повреждений
Перед снятием пассика отключите питание устройства и извлеките кассетную деку или приводной механизм, обеспечив свободный доступ к шкивам и пассику. Работать следует при хорошем освещении, желательно с использованием увеличительного стекла, если конструкция мелкая.
Для снятия используйте пластиковый пинцет или крючок с закруглённым концом – металлические инструменты могут повредить шкивы или оставить царапины на валу. Прикасайтесь только к самому пассику, не затрагивая соседние элементы механизма.
Если пассик растянут или прилип к деталям, аккуратно подденьте его и снимайте медленно, избегая рывков. В случае залипания рекомендуется предварительно нагреть место контакта феном на минимальной температуре, чтобы размягчить резину. После снятия удалите возможные следы старого материала с поверхностей с помощью ватной палочки, смоченной в изопропиловом спирте.
При наличии направляющих втулок или фиксаторов обратите внимание на последовательность их демонтажа. Все детали механизма необходимо оставить в исходном положении – при повторной сборке это исключит перекос шкивов и перекручивание нового пассика.
Как измерить длину растянутого пассика
Если оригинальный пассик сохранился, но утратил эластичность и вытянулся, его можно использовать как ориентир для подбора нового. Однако важно учитывать, что длина растянутого пассика не соответствует рабочей длине. Поэтому измерения требуют корректировки.
Для измерения понадобится линейка или рулетка с миллиметровой шкалой, а также плоская поверхность. Положите пассик без перекрутов и растягивания. Расправьте его в виде одной прямой линии и измерьте длину от одного конца до другого. Полученное значение – это половина окружности, если пассик разрезан, или полная длина, если он сохранил кольцевую форму и выложен в прямую линию.
Если пассик остался кольцом, но нет возможности распрямить его, можно измерить внешнюю длину по окружности. Для этого оберните нитку вокруг пассика по внешнему краю, затем измерьте длину нитки линейкой. Это значение будет чуть больше рабочей длины из-за растяжения и деформации.
После измерения необходимо скорректировать длину, уменьшив её на 5–10 % в зависимости от степени потери эластичности. Это позволит компенсировать растяжение и получить более точную величину для подбора нового пассика.
Рекомендуемая формула для пересчёта:
| Искомая длина | = | Измеренная длина × 0,9 |
Полученное значение можно использовать как ориентировочную длину при заказе нового пассика. Диаметр подбирается исходя из окружности: длина делится на π (3,14).
Способы расчёта длины нового пассика по шкивам
Если старый пассик утерян или его форма сильно нарушена, длину нового пассика можно вычислить по шкивам, между которыми он устанавливается. Для этого требуется измерить расстояние между осями шкивов (межосевое расстояние) и знать диаметр каждого шкива.
Самый распространённый способ – использовать формулу приближённой длины ремня для двух круглых шкивов:
L ≈ (π × (D1 + D2) / 2) + (2 × C) + ((D2 − D1)² / (4 × C))
Где:
L – расчётная длина пассика в миллиметрах;
D1 и D2 – диаметры меньшего и большего шкива (в мм);
C – расстояние между осями шкивов (в мм).
Если оба шкива имеют одинаковый диаметр, формула упрощается: L ≈ π × D + 2 × C. Такая оценка подходит для плоских или круглых пассиков, работающих без натяжных роликов.
При измерении шкивов следует учитывать диаметр по центру канавки, в которой проходит пассик. Внутренний диаметр канавки может дать заниженное значение, а внешний – завышенное. Лучше всего использовать штангенциркуль с глубиномером.
После расчёта длины рекомендуется уменьшить полученное значение на 3–8%, чтобы обеспечить натяжение. Точный процент зависит от типа пассика: для круглых – ближе к 8%, для плоских – около 3–5%. Избыточное натяжение может перегружать втулки и мотор, недостаточное – вызвать проскальзывание.
Полученное значение длины округляется до ближайшего стандартного размера, доступного у поставщиков. Если точный размер отсутствует, выбирается ближайший меньший с учётом допуска по растяжению.
Как измерить ширину и сечение пассика
Для точного подбора нового пассика необходимо определить его ширину и форму сечения. Эти параметры напрямую влияют на совместимость с направляющими, шкивами и натяжением.
Измерение ширины проводится по наружной плоской части пассика:
- Уложите пассик на ровную поверхность, не растягивая.
- Используйте штангенциркуль или микрометр с делением 0,1 мм.
- Измерьте ширину в нескольких местах и запишите среднее значение.
Форма сечения может быть круглой, квадратной, прямоугольной или трапециевидной. Для определения типа сечения:
- Положите пассик на бок и осмотрите профиль.
- Если профиль плоский, измерьте также толщину – это вторая ключевая величина при прямоугольном или квадратном сечении.
- Для круглых пассиков измеряется диаметр сечения, а не ширина. В этом случае используйте точный диаметр как основной параметр.
Если пассик сильно изношен, следует учитывать возможную потерю формы или толщины. В таких случаях желательно ориентироваться на допуски: увеличивать размер не рекомендуется, а уменьшение допускается в пределах 0,1–0,2 мм для ширины или диаметра, чтобы сохранить посадку и натяжение.
Какие типы пассиков бывают и как их отличить
Пассики делятся на несколько типов в зависимости от формы поперечного сечения: круглые, квадратные, плоские и прямоугольные. Каждый тип используется в разных механизмах, и важно учитывать форму при подборе замены.
Круглые пассики имеют сечение в виде круга и часто применяются в приводах считывающих механизмов. Их легко узнать по характерной цилиндрической форме. При измерении диаметра следует использовать штангенциркуль, приложив его перпендикулярно к оси пассика.
Квадратные пассики внешне похожи на круглые, но имеют сечение в форме квадрата. Обычно они используются в кассетных приводах и требуют более точного подбора по толщине, поскольку неправильный размер может вызвать проскальзывание или повышенный шум.
Плоские пассики отличаются широкой и тонкой структурой. Их легко распознать по широкой поверхности, которая полностью прилегает к шкивам. Такие пассики часто устанавливаются в видеомагнитофонах и бобинных устройствах. Ширина и толщина должны совпадать с оригиналом, иначе произойдёт смещение с дорожки.
Прямоугольные пассики представляют собой вариант плоских, но с меньшей шириной и большей толщиной. Используются в некоторых моделях CD-плееров и мини-систем. Определить тип можно по несимметричному сечению – толщина явно отличается от ширины.
Также встречаются пассики нестандартной формы – зубчатые, фигурные или с армированием. Их отличает наличие профиля или текстуры на рабочей поверхности. Такие элементы следует заменять только на идентичные по типу и форме, поскольку они работают в синхронных передачах, где отклонение приведёт к нарушению работы механизма.
Как подобрать пассик по маркировке на шасси
На шасси магнитофона часто указывается точная маркировка пассика, включающая длину, ширину и профиль ремня. Обычно это комбинация цифр и букв, например, 225-3M или 120J. Первая часть обозначает длину пассика в миллиметрах или дюймах, вторая – тип профиля (зубчатый, гладкий и т.д.).
Для правильного подбора следует внимательно считать эту маркировку с поверхности шасси или рядом с местом крепления пассика. Если на шасси указана длина в миллиметрах, она соответствует общей длине ремня по внешнему контуру.
Обозначения профиля:
J – гладкий ремень узкой ширины (обычно 3 или 5 мм), 3M – зубчатый ремень с шагом 3 мм, 5M – зубчатый с шагом 5 мм. Ширина может быть дополнительно указана в маркировке или в документации к магнитофону.
Важный момент – использовать ремень именно с указанным профилем, так как неправильный профиль может привести к проскальзыванию или чрезмерному натяжению, что вызовет ускоренный износ деталей.
Если маркировка не читается, можно сравнить старый пассик с аналогичными по длине и профилю ремнями из ассортимента продавца, ориентируясь на обозначения длины и ширины.
При отсутствии маркировки на шасси допускается измерить длину и ширину пассика вручную, но предпочтительнее ориентироваться именно на указанные производителем параметры.
Можно ли использовать пассик с отклонением в размере
Использование пассика с отклонением по длине и ширине допускается в пределах минимальных значений, так как сильные отклонения влияют на работу магнитофона.
- Длина: допускается отклонение ±2–3 мм от рекомендуемой. Более длинный пассик может проскальзывать, снижая передачу вращения, а слишком короткий – натягивать шкивы, вызывая повышенный износ и деформацию.
- Ширина: изменение ширины более чем на 0,5 мм нежелательно. Узкий пассик может соскальзывать или перекручиваться, широкий – не помещается в пазы шкивов или вызывает повышенное трение.
Материал и состояние пассика также влияют на его работу при небольших отклонениях по размеру. Изношенный резиновый пассик с правильной длиной уже плохо работает, тогда как новый с небольшим отклонением может сохранять функциональность.
- Перед заменой рекомендуется измерить длину шкивов и проверить размер старого пассика, чтобы подобрать наиболее близкий по параметрам.
- При невозможности точного совпадения допускается выбор пассика с минимальным укорочением или удлинением, учитывая тип магнитофона и нагрузку на ремень.
- Использование слишком длинного или короткого пассика может привести к преждевременному выходу из строя механизмов.
Важна равномерность натяжения пассика после установки, чтобы избежать пробуксовок и лишних вибраций.
Где купить пассик нужного размера и как не ошибиться
Пассики для магнитофонов продаются в специализированных магазинах радиодеталей, на маркетплейсах и в интернет-магазинах с комплектующими для аудиотехники. Для точного подбора важно выбирать поставщиков с подробным описанием размеров и характеристик.
Перед покупкой следует измерить внутреннюю длину пассика или длину по окружности шкивов, а также ширину и толщину. При заказе в интернете проверяйте наличие технических данных в карточке товара. Если размеры не указаны, лучше отказаться от покупки.
Оптимально покупать пассики с небольшим запасом длины – 1–2 мм больше измеренного, чтобы избежать излишнего натяжения или провисания. На практике пассик с отклонением более 3 мм приводит к снижению эффективности передачи вращения.
Для оригинальных моделей магнитофонов существуют пассики с заводской маркировкой. При покупке таких изделий сверяйте маркировку с информацией в сервисной документации или на шасси аппарата.
Рекомендуется избегать слишком дешевых изделий без подробных характеристик, поскольку низкое качество резины ведет к быстрому износу и деформации. Хорошие продавцы предоставляют гарантии или возможность возврата при несоответствии размеров.
Вопрос-ответ:
Как правильно измерить длину пассика, если старый ремень растянут или повреждён?
Если пассик растянут или порвался, точное измерение его длины невозможно напрямую. Чтобы определить нужный размер, следует измерить окружность шкивов, на которые он устанавливается. Для этого можно использовать мягкую измерительную ленту или шнур, обернув их вокруг шкивов по тому же пути, что и ремень. После этого измерьте длину шнура или отметку на ленте и получите приблизительный размер нового пассика.
Можно ли заменить пассик другого размера, если точного нужного нет в продаже?
Использовать пассик с размером, отличающимся от рекомендованного, можно, но с ограничениями. Ремень слишком длинный будет проскальзывать, снижая эффективность передачи вращения. Если он короче, могут возникнуть повышенные нагрузки на мотор и шкивы, что приводит к быстрому износу. В некоторых случаях допускается незначительное отклонение (до 2–3 мм), но лучше подобрать максимально близкий размер.
Какие инструменты понадобятся для точного измерения ширины и сечения пассика?
Для определения ширины и сечения ремня полезно иметь штангенциркуль, который позволяет с высокой точностью измерить толщину и ширину резинового пассика. В некоторых случаях достаточно обычной линейки с миллиметровой шкалой, но штангенциркуль покажет более точные значения, особенно если требуется подобрать ремень с идентичными параметрами.
Как маркировка на шасси магнитофона помогает выбрать правильный пассик?
На некоторых моделях магнитофонов рядом со шкивами или на корпусе есть обозначения с цифрами и буквами, которые указывают длину и тип пассика. Эти данные часто соответствуют стандартам производителя и позволяют избежать ошибки при покупке. Проверка такой маркировки — самый надёжный способ подобрать ремень, особенно если измерения сложно выполнить самостоятельно.
Что делать, если после установки нового пассика магнитофон работает нестабильно?
Если после замены пассика слышны посторонние шумы, мотор вращается с перебоями или лента движется с проскальзыванием, стоит проверить несколько моментов. Во-первых, размер пассика может не соответствовать необходимому. Во-вторых, ремень мог быть установлен неправильно, например, перекручен. Также следует осмотреть шкивы на предмет загрязнений и повреждений. В большинстве случаев корректный подбор размера и аккуратная установка решают проблему.
Как правильно измерить длину пассика для замены на магнитофоне?
Для измерения длины пассика сначала нужно снять старую ленту с устройства. Если пассик повреждён, можно разрезать его и измерить длину линейкой или сантиметром, расположив ленту в прямую линию без натяжения. При сохранённом пассике замеры проводят по внешнему контуру без растягивания. Такой способ даёт точное представление о требуемой длине новой детали.
Можно ли использовать пассик, который отличается по размеру от оригинального?
Небольшое отклонение в размере пассика допустимо, но сильное расхождение влияет на работу магнитофона. Пассик слишком длинный может проскальзывать, снижая передачу вращения, а слишком короткий — создавать излишнее натяжение, что ведёт к ускоренному износу механизмов. При выборе детали лучше подбирать размер максимально близкий к оригиналу или рассчитанный по диаметрам шкивов с учётом правильного натяжения.
