Двигатель BFQ (1.6 8V) широко используется в автомобилях концерна VAG, включая Audi A3, VW Golf IV и Skoda Octavia. Этот мотор оснащён системой рециркуляции отработавших газов (EGR), которая со временем может снижать стабильность работы двигателя, провоцировать детонацию и засорять впускной тракт. В случаях, когда система EGR выходит из строя или создаёт нежелательные побочные эффекты, целесообразно её отключение путём установки заглушки.
Важно понимать, что физическая заглушка клапана EGR требует точности и учёта конструктивных особенностей двигателя BFQ. Неправильное вмешательство может вызвать ошибку по системе EGR (код P0401 или P0402) и переход ЭБУ в аварийный режим. Перед началом процедуры необходимо проверить наличие кодов неисправности с помощью диагностического сканера и убедиться, что проблема действительно вызвана работой EGR.
Для установки заглушки потребуется снять впускной коллектор или как минимум обеспечить к нему доступ, так как клапан EGR на двигателе BFQ крепится в задней части, вблизи моторного щита. Заглушка устанавливается между фланцем клапана и каналом, идущим к коллектору. Материал заглушки – термостойкая нержавеющая сталь толщиной не менее 1.5 мм. Также рекомендуется заменить прокладки на новые, чтобы избежать утечек выхлопных газов.
Помимо физической заглушки, на ряде прошивок потребуется программное отключение EGR через перепрошивку ЭБУ. В противном случае система будет продолжать пытаться управлять клапаном, что может привести к ошибкам или нестабильной работе двигателя. Для этого используется лицензионное ПО, такое как WinOLS или специализированные флешеры типа MPPS и KESS.
Дальнейшие шаги включают подготовку инструментов, демонтаж компонентов, установку заглушки и проверку герметичности соединений. После завершения процедуры обязательно выполнить тест-драйв и провести повторную диагностику, чтобы убедиться в отсутствии ошибок по системе EGR и правильной работе двигателя на всех режимах.
Определение типа системы EGR на двигателе BFQ
Двигатель BFQ (1.6 MPI, код двигателя VAG) оснащён системой рециркуляции отработавших газов, которая реализована в виде механически управляемого EGR с вакуумным приводом. Это характерно для большинства атмосферных бензиновых моторов группы VAG, выпускавшихся в начале 2000-х годов. Отсутствие электронного управления и клапана с датчиком положения упрощает диагностику и последующее отключение системы.
Для точного определения типа EGR необходимо визуально осмотреть двигатель с левой стороны по ходу движения автомобиля. Клапан расположен в верхней части впускного коллектора, ближе к задней стенке моторного отсека. Он соединён с выхлопным коллектором металлической трубкой и имеет круглый вакуумный «грибок», к которому подходит тонкий вакуумный шланг от управляющего электромагнитного клапана N18.
Если вместо вакуумного «грибка» установлен компактный электронный EGR с разъёмом, это может означать замену двигателя или установку от другого мотора. Для BFQ штатной является вакуумная версия без датчика положения. Дополнительно можно проверить маркировку на корпусе клапана – оригинальный номер VAG начинается с 06A и включает обозначение производителя (Pierburg или Wahler).
Наличие управляющего клапана N18 подтверждает наличие активной системы EGR. Этот клапан установлен на кронштейне возле впускного коллектора и соединён с клапаном EGR шлангом. При демонтаже клапана или диагностике с помощью сканера можно убедиться, что блок управления не отслеживает положение EGR, а лишь управляет вакуумом.
Если в моторном отсеке отсутствует клапан EGR или отверстия на коллекторе закрыты заглушками с заводским качеством, значит система была уже отключена или двигатель заменён на модификацию без EGR. В таком случае дальнейшая работа по заглушке не требуется.
Симптомы неисправного EGR и причины его отключения
Также наблюдается снижение тяги на низких оборотах, особенно в диапазоне до 2500 об/мин. При этом двигатель может реагировать на педаль газа с задержкой или с провалами в наборе мощности. Это связано с тем, что неисправный EGR подаёт отработавшие газы в неправильный момент, нарушая состав топливной смеси.
Нередко на приборной панели появляется ошибка двигателя (Check Engine) с кодами неисправностей, связанными с EGR (например, P0401 – недостаточный поток, P0402 – избыточный поток). Важно учитывать, что ошибки могут сопровождаться обогащением смеси и повышенным расходом топлива, особенно в городском цикле.

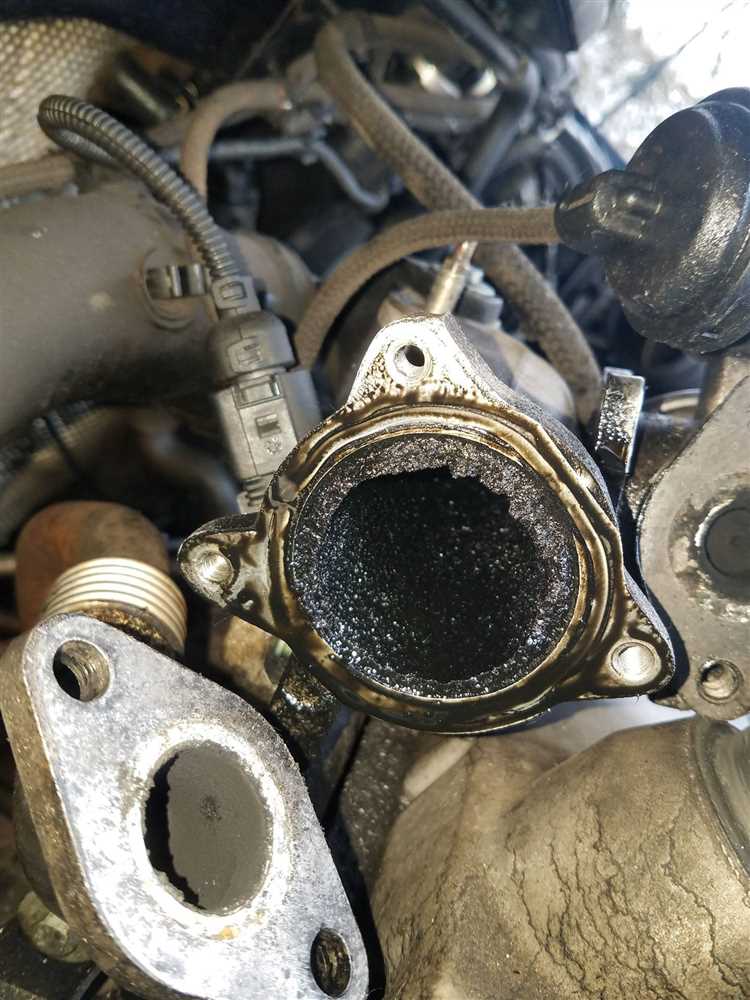

Одной из визуальных подсказок является сильное закопчение впускного коллектора и дроссельной заслонки. При демонтаже EGR нередко обнаруживается толстый слой сажи на его клапане, свидетельствующий о длительной закоксовке механизма.
Основные причины отключения клапана EGR на BFQ включают:
- Утрата герметичности мембраны или электромеханического привода;
- Заклинивание клапана в открытом положении из-за сажи;
- Нарушения в работе блока управления двигателем (ошибки управления клапаном);
- Желание владельца устранить хронические провалы тяги и нестабильность работы мотора;
- Профилактика закоксовки впуска и продление ресурса дросселя и коллектора.
Отключение EGR также может быть вынужденным решением при невозможности найти или заменить оригинальный клапан, особенно если доступен только б/у аналог с непредсказуемым ресурсом.
Необходимые инструменты и материалы для заглушки EGR
Для выполнения процедуры заглушки клапана EGR на двигателе BFQ потребуется минимальный, но точный набор инструментов и материалов, обеспечивающий корректное выполнение работ без риска повреждения компонентов.
Инструменты:
– Торцовые головки на 10 и 13 мм с трещоткой и удлинителем – необходимы для снятия крепежа трубки EGR и самого клапана.
– Шестигранник на 5 мм (или Т-образный ключ) – используется для болтов крепления EGR, если применены соответствующие крепежи.
– Отвертка с плоским жалом – для отсоединения хомутов и пластиковых фиксаторов патрубков, при необходимости.
– Нож или лезвие – для зачистки поверхностей от прокладок и нагара.
– Щетка по металлу или наждачная бумага с зерном P120–P180 – для подготовки фланцевых поверхностей под заглушку.
Материалы:
– Заглушка EGR из нержавеющей стали толщиной 1,5–2 мм, вырезанная по форме штатного соединения трубки (можно заказать индивидуально или изготовить самостоятельно по образцу).
– Термостойкая прокладка под заглушку (желательно из паронита или термографита), обеспечивающая герметичность соединения.
– Вибростойкий герметик, выдерживающий температуру не менее 300 °C – используется как дополнительное уплотнение по краю заглушки.
– Медная или графитовая смазка – для резьбовых соединений, чтобы избежать их прикипания при дальнейшем обслуживании.
– Пластиковые стяжки или термостойкая изолента – при необходимости фиксации отсоединённых разъёмов или шлангов.
Перед началом работ рекомендуется убедиться в наличии всех компонентов, особенно металлической заглушки и прокладки, так как их отсутствие может прервать процесс заглушки и привести к повторной разборке узла.
Поиск и доступ к клапану EGR на двигателе BFQ
Клапан EGR на двигателе BFQ (1.6 л, 102 л.с., 8-клапанный, серия EA113) расположен с задней стороны головки блока цилиндров, ближе к щиту моторного отсека. Он крепится к впускному коллектору и соединён с выхлопной системой через металлическую трубку. Доступ к нему затруднён из-за плотной компоновки и ограниченного пространства.
Для поиска клапана необходимо снять пластиковую декоративную крышку двигателя, удерживаемую защёлками. Далее следует определить местоположение металлической трубки, отходящей от выпускного коллектора – она ведёт непосредственно к EGR. Визуально клапан представляет собой металлический корпус с круглой диафрагмой и электрическим разъёмом.
Для удобного доступа рекомендуется демонтировать воздушный фильтр вместе с корпусом и гофрированной трубкой, ведущей к дроссельной заслонке. Это освободит рабочее пространство и упростит обращение с крепежом. При наличии кондиционера возможно потребуется аккуратно отвести в сторону магистрали системы охлаждения и провода, не повреждая их.
Клапан удерживается двумя болтами под шестигранник M6, которые необходимо выкручивать с использованием удлинителя и карданного шарнира. Электрический разъём отсоединяется нажатием на фиксатор и лёгким движением на себя. Перед работами желательно отключить минусовую клемму аккумулятора для предотвращения коротких замыканий.
Демонтаж клапана EGR и подготовка посадочного места
Перед снятием клапана EGR на двигателе BFQ необходимо обесточить аккумулятор, чтобы исключить риск короткого замыкания при отсоединении разъёма. Далее потребуется снять декоративную крышку двигателя и освободить доступ к впускному коллектору, так как EGR установлен в его задней части, ближе к моторному щиту.
Открутите два крепёжных болта EGR с помощью торцевой головки на 6 мм с удлинителем. Болты обычно прикипают от нагара, поэтому рекомендуется предварительно обработать их WD-40 или аналогичной проникающей смазкой за 10–15 минут до демонтажа. После откручивания аккуратно отсоедините металлическую трубку, ведущую к выпускному коллектору – её также фиксируют два болта под ключ на 12.
Снимите клапан, не повредив прокладку, если планируется её повторное использование. В случае сильного загрязнения элементов рекомендуется сразу заменить прокладку на новую медную или графитовую, рассчитанную на высокотемпературный режим. Очистите прилегающую поверхность на коллекторе от нагара с помощью металлической щётки и обезжирьте ацетоном или очистителем тормозов.
При наличии неровностей или задиров на посадочной плоскости тщательно зачистите их мелкой наждачной бумагой (зерно P400–600), не допуская повреждения алюминия. После очистки проверьте плоскость на просвет – любые зазоры приведут к утечке выхлопных газов через заглушку. При необходимости обработайте место посадки герметиком, устойчивым к температуре выше 300 °C, но используйте его только при явных дефектах прилегания.
Установка металлической заглушки на место клапана EGR
Перед установкой металлической заглушки необходимо тщательно очистить посадочное место от остатков прокладки и загрязнений. Для удаления нагара и остатков уплотнителя используйте металлическую щетку и обезжириватель.
Пошаговый процесс установки:
- Подготовьте металлическую заглушку, убедившись в отсутствии деформаций и повреждений.
- Нанесите на контактную поверхность заглушки и посадочное место тонкий слой высокотемпературного герметика, например, на основе силикона или графита.
- Установите заглушку в посадочное место, выровняйте ее строго по периметру, чтобы избежать перекосов.
- Закрепите заглушку болтами, применяя момент затяжки согласно технической документации двигателя BFQ. Обычно это 10–12 Н·м.
- Затягивайте болты крест-накрест, чтобы обеспечить равномерное давление на уплотнение.
- После затяжки проверьте отсутствие зазоров и возможность люфта заглушки.
- Дайте герметику высохнуть в течение указанного времени (обычно 30–60 минут) перед запуском двигателя.
Внимание: использование штатных крепежных элементов и соблюдение рекомендованного момента затяжки предотвращают деформацию и протечки.
Очистка ошибок и адаптация блока управления
После установки заглушки клапана EGR необходимо выполнить очистку кодов ошибок в блоке управления двигателем (ЭБУ). Для этого подключите диагностический сканер, поддерживающий протоколы VW/Audi, к разъему OBD-II.
Войдите в режим чтения ошибок и удалите все коды, связанные с системой рециркуляции отработавших газов (EGR), включая P0400–P0409. Это предотвратит ложное срабатывание индикатора Check Engine.
После очистки ошибок важно провести адаптацию ЭБУ к изменённым параметрам системы впуска. Используйте специализированное ПО или сканер с функцией базовой установки и сброса адаптаций.
Процедура адаптации обычно включает запуск двигателя в режиме холостого хода в течение 10–15 минут с отключённым EGR. Это позволяет ЭБУ обновить карту топливоподачи и корректировать углы опережения зажигания без учёта рециркуляции газов.
При наличии возможности выполните калибровку датчика массового расхода воздуха (MAF) и датчика кислорода, чтобы исключить ошибки по показаниям после блокировки EGR.
После завершения адаптации выполните повторное сканирование на наличие ошибок. Отсутствие кодов свидетельствует о корректной интеграции заглушки и правильной работе двигателя без EGR.
Проверка работы двигателя после заглушки EGR
После установки заглушки клапана EGR необходимо провести комплексную проверку работы двигателя для выявления возможных отклонений и подтверждения корректности монтажа.
- Запуск двигателя на холостом ходу. Обратить внимание на равномерность работы, отсутствие посторонних шумов и вибраций.
- Проверка параметров через диагностический сканер:
- Отсутствие кодов ошибок, связанных с системой рециркуляции отработавших газов (EGR).
- Стабильность показаний датчиков температуры и давления в коллекторе.
- Контроль корректности подачи топлива и изменения угла опережения впрыска.
- Тестирование динамики автомобиля:
- Плавный разгон без рывков и провалов.
- Отсутствие детонации и посторонних звуков под нагрузкой.
- Проверка работы турбины на наличие задержек или падения давления.
- Оценка расхода топлива. Измерение до и после заглушки EGR поможет определить изменения в экономичности.
- Проверка выхлопных газов:
- Отсутствие задымленности и посторонних запахов.
- Соответствие нормам CO и NOx, если есть возможность замера.
В случае выявления нестабильной работы или появления ошибок, необходимо перепроверить герметичность заглушки и корректность подключения датчиков. Также может потребоваться сброс адаптаций блока управления двигателем с помощью специализированного оборудования.
Вопрос-ответ:
Как правильно подготовить двигатель BFQ перед установкой заглушки клапана EGR?
Перед установкой заглушки важно тщательно очистить посадочное место клапана EGR от нагара и загрязнений. Это обеспечит плотное прилегание заглушки и предотвратит возможные утечки выхлопных газов. Рекомендуется проверить состояние прокладок и, при необходимости, заменить их на новые. Также нужно отключить электропитание клапана и удалить ошибки в блоке управления, если они появились в процессе демонтажа.
Какие материалы и инструменты нужны для заглушки клапана EGR на BFQ?
Для работы потребуются металлическая заглушка, подходящая по размеру и форме, термостойкий герметик или специальная прокладка, а также комплект ключей для демонтажа крепежа клапана. Иногда может понадобиться очиститель для удаления нагара и ветошь без ворса. Инструменты должны быть подобраны с учётом ограниченного пространства вокруг клапана, чтобы не повредить соседние детали.
Как влияет заглушка клапана EGR на работу двигателя BFQ и систему выпуска?
После установки заглушки поток отработанных газов через систему EGR прекращается, что уменьшает количество сажи и нагара в впускном коллекторе. Это может улучшить отклик двигателя и снизить вероятность забивания клапанов. Однако часть систем управления двигателем, связанные с датчиками EGR, могут регистрировать ошибку и требовать очистки памяти или адаптации блока управления для нормальной работы без ошибки.
Можно ли самостоятельно установить заглушку клапана EGR на двигателе BFQ без специального оборудования?
Самостоятельная установка возможна при наличии базовых инструментов и понимания конструкции двигателя. Важно аккуратно демонтировать клапан, не повредив его крепления, тщательно подготовить посадочное место и использовать качественные материалы для герметизации. При отсутствии опыта стоит внимательно изучить инструкцию по снятию и установке, а также подготовиться к работе с электронным блоком управления для сброса ошибок.
Какие ошибки или проблемы могут возникнуть после заглушки клапана EGR на BFQ, и как с ними справиться?
После заглушки клапана могут появиться коды ошибок, связанные с системой рециркуляции выхлопных газов (например, P0401, P0402). Эти ошибки вызваны тем, что блок управления не видит ожидаемого сигнала от клапана. Для их устранения потребуется программная очистка ошибок с помощью диагностического сканера и, в некоторых случаях, установка программного обеспечения с отключённой системой EGR. Кроме того, двигатель может немного изменить характеристики работы, поэтому важно провести тестовый прогон и контролировать показатели.
Какие признаки указывают на необходимость заглушки клапана EGR на двигателе BFQ?
Сигналом для установки заглушки клапана может служить нестабильная работа мотора, появление характерных ошибок в системе управления или сильное задымление при работе. Часто причиной становится загрязнение или износ самого клапана, что приводит к снижению эффективности его работы и негативно отражается на работе двигателя. При таких симптомах заглушка позволяет исключить проблему с системой рециркуляции отработавших газов и стабилизировать работу мотора.
Какие шаги включает процесс установки заглушки клапана EGR на двигателе BFQ и на что стоит обратить внимание?
Установка заглушки начинается с отключения питания и демонтажа клапана, после чего тщательно очищается посадочное место от нагара и загрязнений. Далее на посадочное место устанавливается металлическая заглушка, фиксируется с помощью болтов и герметизируется, чтобы исключить утечки газов. Важно использовать качественные прокладки и правильно подобрать размер заглушки, чтобы избежать проблем с уплотнением и обеспечить долговечность результата. После установки рекомендуется проверить отсутствие ошибок в системе управления и убедиться, что двигатель работает стабильно без посторонних шумов.
